水位计维修作业标准.doc

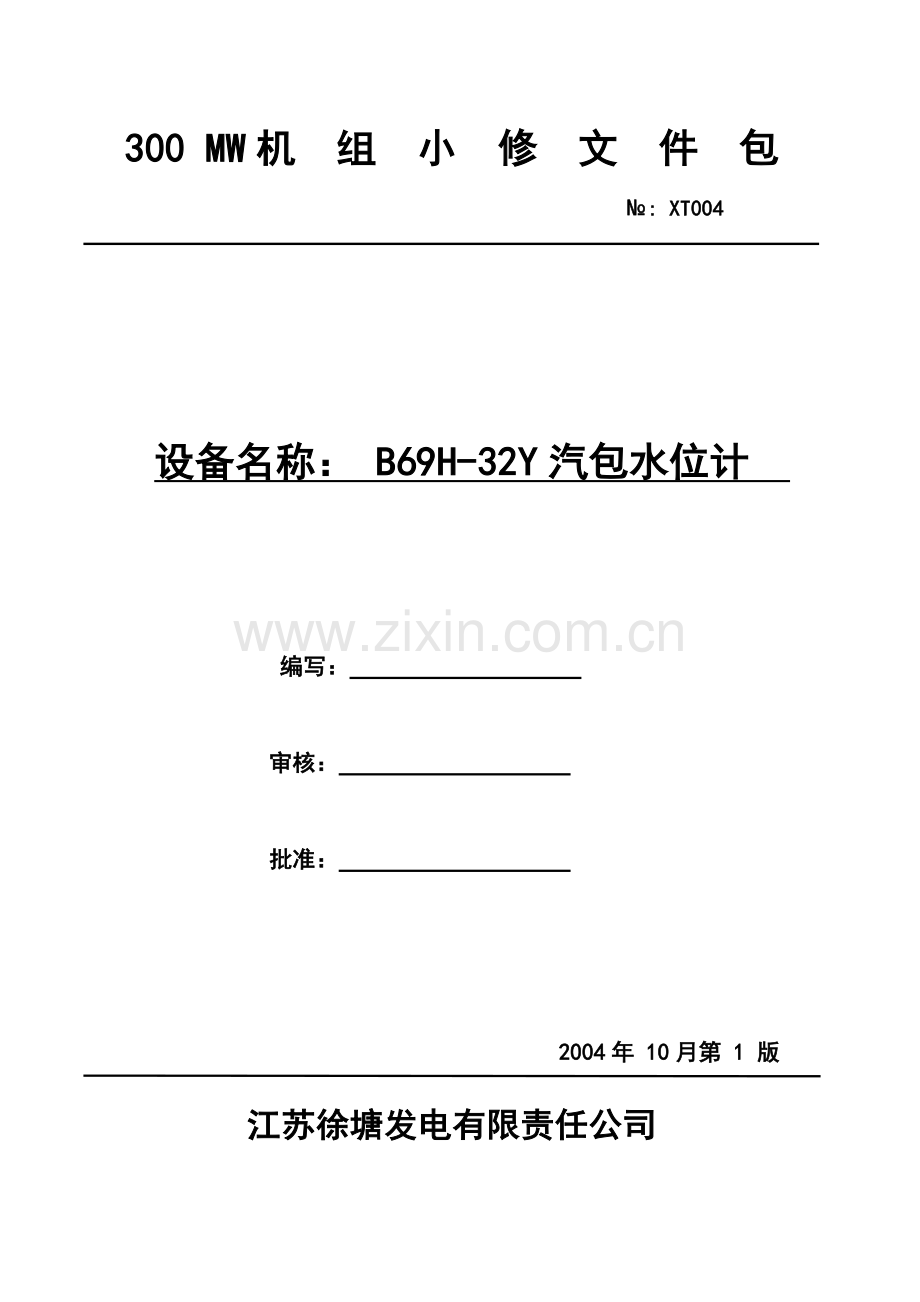

300 MW机 组 小 修 文 件 包
№: XT004

设备名称： B69H-32Y汽包水位计

编写：

审核：

批准：

2004年 10月第 1 版

江苏徐塘发电有限责任公司
徐 塘 发 电
有限责任公司

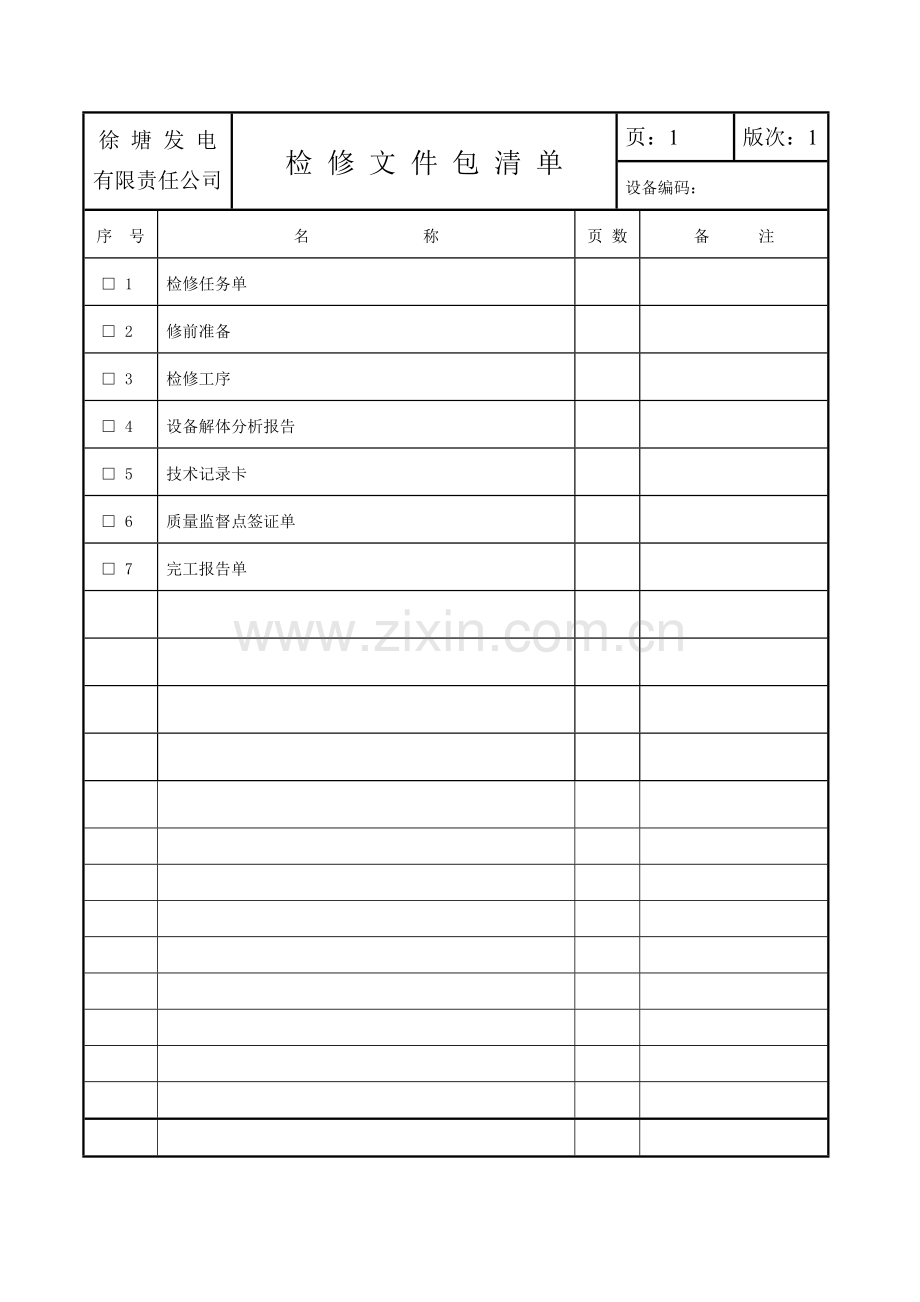

检 修 文 件 包 清 单
页：1
版次：1
设备编码：
序 号
名 称
页 数
备 注
□ 1
检修任务单

□ 2
修前准备

□ 3
检修工序

□ 4
设备解体分析报告

□ 5
技术记录卡

□ 6
质量监督点签证单

□ 7
完工报告单

徐 塘 发 电
有限责任公司
检 修 任 务 单
页：2
版次：1
设备编码：
设备名称：# 炉汽包水位计 检修单位：
1．检修计划
检修类别： ■ A 级 □ B级 □ C级 □ D级
计划检修时间 ： 年 月 日 至 年 月 日
计划工时： 工日
2．工作许可
□ 需单独办理工作票
□ 电气第一种工作票 □ 电气第二种工作票 □ 电气继保工作票
■ 热机工作票 □ 热控工作票 □ 电除尘专用票
□ 该设备所属系统办理工作票 ，不需单独办理工作票
□ 其它工作许可条件
■ 脚手架 □ 动火工作票 ■ 拆除保温 □ 封堵打开许可
■ 围栏设置 □ 安全网 □ 其它
3．检修后设备试运行计划 ■ 需要 □ 不需要
4．检修前交底
□ 设备概况
公称压力：32Mpa 温度：饱和
工作压力：21Mpa 表体材质：2Gr13

□ 以往工作经验教训

□ 交叉作业项目的配合

□ 特殊安全措施

□ 标准程序，不需要交底

甲方(签名/日期)

乙方(签名/日期)

徐 塘 发 电
有限责任公司
检 修 任 务 单
页：3
版次：1
设备编码：
设备名称：# 炉汽包水位计 检修单位：
5．检修工作内容

甲方(签名/日期)

乙方(签名/日期)

徐 塘 发 电
有限责任公司
修 前 准 备
页：4
版次：1
设备编码：
工种
汽机
锅炉
电气
仪控
焊工
起重
金相
修造
民工
运输
其它
工日

48

6
6

一、 作业条件
1、 关闭双色水位计汽、水侧一、二次阀，挂警告牌。
2、 开启双色水位计疏水阀，泄压阀后关闭，挂警告牌。
3、 机组停运状态下不必执行以上安措，但须放尽炉水，汽包泄压为零。

二、安全注意事项
1、 防止高温烫伤。
2、 确认工作票上安措正确执行，并由运行许可人许可。
3、 备品、材料、工器具准备齐全。
4、 参加检修的工作人员经安全教育和技术培训合格，达到上岗条件。

徐 塘 发 电
有限责任公司
修 前 准 备
页：5
版次：1
设备编码：
三、工具准备（包括专用工具、检修装备、测量仪器仪表、试验器具）
序 号
名 称
型号规格（精度）
单 位
数 量
备 注
□ 1
力矩扳手
20N/m~300N/m
把
1

□ 2
敲击扳手
S36
只
2

□ 3
梅花扳手
23－27

2

□ 4
梅花扳手
29－32

2

□ 5
3M卷尺

1

□ 7
链条葫芦
1t

1

□ 8
4分×120cm钢丝绳
4分×120cm

2

□ 9
八英寸活络扳手

1

□ 10
八英寸一字螺丝刀
八英寸一字

1

□ 11
十锦锉

1

□ 12
小铜棒
Ф30×200

1

□ 13
石棉手套

2

□ 14
对口钳

1

□ 15
手电筒

1

□ 17
中齿平锉
中齿平锉

1

□ 18
游标卡尺
150MM

1

□ 19

□ 20

徐 塘 发 电
有限责任公司
修 前 准 备
页：6
版次：1
设备编码：
四、主要备品配件及材料计划
序 号
名 称
型号规格（材质）
单位
数量
备 注
□ 1
O号砂皮
O号

5

□ 2
二硫化鉬

1

□ 3
金相砂

3

□ 4
松动剂

1

□ 5

□ 6

□ 7

□ 8

□ 9

□ 10

□ 11

□ 12

□ 13

□ 14

□ 15

□ 16

□ 17

□ 18

徐 塘 发 电
有限责任公司
检 修 工 序
页：7
版次：1
设备编码：
工 序
内 容
工 日
工序1
汽包双色水位计解体

工序2
汽包双色水位计法兰面检修

工序3
汽包双色水位计云母片拆除

工序4
汽包双色水位计云母片安装

工序5
汽包双色水位计装复

工序6
汽包双色水位计更换

徐 塘 发 电
有限责任公司
检 修 工 序
页：8
版次：1
设备编码：
工序
检修步骤及内容
质检点
质 量 标 准
工序1
汽包双色水位计解体

□1.1
拆除水位计前后罩壳

□1.2
拆除水位计汽、水侧法兰保温

□1.3
用27－32的梅花扳手或敲击扳手拆除汽、

水侧法兰螺栓，拆下水位计

□1.4
拿下法兰密封面内垫床，检查法兰密封面

无任何吹扫痕迹，无麻点、沟槽、划痕
工序2
汽包双色水位计法兰面检修

□2.1
如法兰密封面有缺陷，必须对其进行修理

□2.2
水位计表体上法兰，可送修配进行密封面修

加工后密封面无麻点、沟槽、划痕，表

理，保证有较高的光洁度

面光洁
□2.3
就地安装的法兰，用专业的研磨工具进行

加工后密封面无麻点、沟槽、划痕，表

研磨，研磨时可用砂布

面光洁
工序3
汽包双色水位计云母片拆除

□3.1
用24~27梅花扳手松开水位计云母片压紧

螺栓，每台水位计前后各三组，每组六颗

□3.2
拿下水位计云母片前后压盖，检查压板及

水位计本体无变形、螺孔处无压毛、拉

水位计本体变形情况

痕。前后压板表面平整度小于0.1毫米
□3.3
拿下云母片，用一字螺丝刀轻轻铲除表体上
H
密封面光滑，无麻点、沟槽、划痕，石

的石墨垫，检查密封面

墨完全铲净
□3.4
清理水位计内外部及各零件，螺栓、螺母

螺栓、螺母螺纹无变形、损坏

螺纹处要特别仔细

工序4
汽包双色水位计云母片安装

□4.1
把新的云母片按原盒子内的前后位置小心

装入表体筐内，石墨垫朝内

□4.2
新的云母片有汽侧水侧之分，盒子上有明显

徐 塘 发 电
有限责任公司
检 修 工 序
页：9
版次：1
设备编码：
工序
检修步骤及内容
质检点
质 量 标 准

的表记，水侧云母片安装在水位计最下面的

一格，汽侧云母片安装在中间和上一格。

切无混乱

□4.3
水侧云母片有一片为人造云母片，应安装

在本体最内侧

□4.4
用压盖小心压在云母片上，在螺栓上涂上

螺栓润滑剂，装复螺母

□4.5
左右两块装均匀后，用扳手轻轻板紧螺栓

□4.6
水位计螺栓的紧固是水位计检修的要点，紧

固时按下图顺序进行：

1 6

5 2

3 4

□4.7
紧螺栓时用专用力矩扳手，分三次紧，第一

云母片无移位，受力均匀

次100NM，第二次200NM，第三次245NM

□4.8
螺栓紧固后，清理水位计表体

工序5
双色水位计装复

□5.1
将退火后的铜垫装入法兰密封面内，装上水

位计本体

□5.2
装入螺栓，拧上螺母，该法兰螺栓机械性能

等级10.9级，HB硬度240～270，螺母机械

性能等级8.8级，HB硬度210～240

□5.3
均匀紧固螺母，边紧边测量法兰面张口情况

法兰面偏差小于0.1毫米
徐 塘 发 电
有限责任公司
检 修 工 序
页：10
版次：1
设备编码：
工序
检修步骤及内容
质检点
质 量 标 准
□5.4
检查、清理平板玻璃，红绿玻璃及反光板，

如有损坏，必须更换

□5.5
装入水位计后部外罩，调整反光板，使水位

计水绿汽红，水位清晰

□5.6
装入外部前罩壳，调整灯泡内外位置，使

水位清洗

□5.7
恢复管道、法兰保温

工序6
汽包双色水位计更换

□6.1
拆除水位计上下法兰保温

□6.2
拆除水位计上下法兰连接螺栓

□6.3
从管道上卸下整台水位计

□6.4
拆下水位计前后罩壳

□6.5
用透明水管测量水位计中心，在固定钢梁
H
偏差小于3MM

上标号记号，并做好记录

□6.6
沿原焊口割下水位计上下法兰

□6.7
拆下法兰上的密封垫，检查法兰密封面是否

密封面无吹损、麻点、划痕，表面光洁

完好

□6.8
用光谱确认法兰及新水位计材质，设计材质

为20g

□6.9
将割下的法兰打磨后，焊至更换的新水位计

上，焊接采用亚弧焊打底电焊盖面或全亚焊

的工艺，并经无损检测合格

□6.10
测量水位计与固定钢梁的位置，并与记录值
H
更换的水位计中心距 与原水位计中心

一致

距的偏差小于3MM
□6.11
将焊好法兰的新水位计装至管道上，并装

徐 塘 发 电
有限责任公司
检 修 工 序
页：11
版次：1
设备编码：
工序
检修步骤及内容
质检点
质 量 标 准

上新的密封垫

□6.12
均匀紧固螺栓，确保法兰四周间隙均匀

□6.13
将新的前后罩壳装置水位计表体上，恢复

法兰保温

徐 塘 发 电
有限责任公司
设备解体分析报告
页：12
版次：1
设备编码：
序号
发现问题
原因分析
处理措施
1

2

3

4

5

6

7

8

9

10

11

12

13

报告人： 填写日期：
徐 塘 发 电
有限责任公司
技 术 记 录 卡
页：13
版次：1
设备编码：
技 术 记 录 卡 清 单
序 号
名 称
编 号
备 注
□ 1

□ 2

□ 3

□ 4

□ 5

□ 6

□ 7

□ 8

□ 9

□ 10

□ 11

□ 12

□ 13

□ 14

□ 15

□ 16

□ 17

□ 18

徐 塘 发 电
有限责任公司
质 量 监 督 点 签 证 单
页：14
版次：1
设备编码：
质 量 监 督 点 清 单
序 号
名 称
编 号
备 注
□1
检查表体密封面
H

□ 2
透明水管测量水位计中心
H

□ 3
测量水位计与固定钢梁的位置
H

□ 4

□ 5

□ 6

□ 7

□ 8

□ 9

□ 10

□ 11

□ 12

□ 13

□ 14

□ 15

□ 16

□ 17

□ 18

徐 塘 发 电
有限责任公司
质 量 监 督 点 签 证 单
页：15
版次：1
设备编码：
设备名称

工作负责人

监督点类 别
□H
■W
监督点名称

监督点编号

质

量

监

督

点

自

检

情

况

乙 方
甲 方
验收
级别
意 见
签 字
日期
验收
级别
意 见
签 字
日期
一级
□合格 □不合格

一级
□合格 □不合格

二级
□合格 □不合格

二级
□合格 □不合格

三级
□合格 □不合格

三级
□合格 □不合格

徐 塘 发 电
有限责任公司
设 备 试 运 行 单
页：16
版次：1
第 次试运
试运行设备名称

试运行负责人

试运行范围
及注意事项

计划试运行时间
年 月 日 时 分 至 年 月 日 时 分
相关部门
会 签
工作情况交底
项目（专业）负责人

工作票
与其它专业关系
签 字
日 期
□ 汽机
□ 终结 □ 交回

□ 锅炉
□ 终结 □ 交回

□ 电气
□ 终结 □ 交回

□ 仪控
□ 终结 □ 交回

签 发 人

签发时间
年 月 日
试运行许可人

许可时间
年 月 日
试运行结果： □合格 □不合格

验
收

部 门
签 字
日 期
部 门
签 字
日 期

徐 塘 发 电
有限责任公司
完 工 报 告 单
页：17
版次：1
设备编码：
项目名称

验收级别
□一级 □二级 □三级
工作负责人

检修单位

一、 计划检修时间 年 月 日 时 至 年 月 日 时
实际检修时间 年 月 日 时 至 年 月 日 时

二、检修中进行的主要工作

三、检修中发现并消除的主要缺陷

四、尚未消除的缺陷及未消缺的原因

五、技术记录情况

六、设备变更或改进情况，异动报告和图纸修改情况

七、质量监督点执行情况

本项目设置H点 个，W点 个；
验收合格的H点 个，W点 个；

八、设备和人身安全情况

徐 塘 发 电
有限责任公司
完 工 报 告 单
页：18
版次：1
设备编码：
九、实际工时消耗记录

汽机
锅炉
电气
仪控
焊工
起重
金相
修造
其它
小计
备 注
人数

工日

十、备品配件、材料消耗记录
名 称
型 号 规 格
实耗量
备 注

十一、检查与验收意见

乙

方
工作负责人
□合格 □不合格

签名： 日期：

一

级
□合格 □不合格

签名： 日期：

二

级
□合格 □不合格

签名： 日期：

三

级
□合格 □不合格

签名： 日期：

甲

方
项目负责人
□合格 □不合格

签名： 日期：

一

级

□合格 □不合格

签名： 日期：

二

级
□合格 □不合格

签名： 日期：

三

级
□合格 □不合格

签名： 日期：
