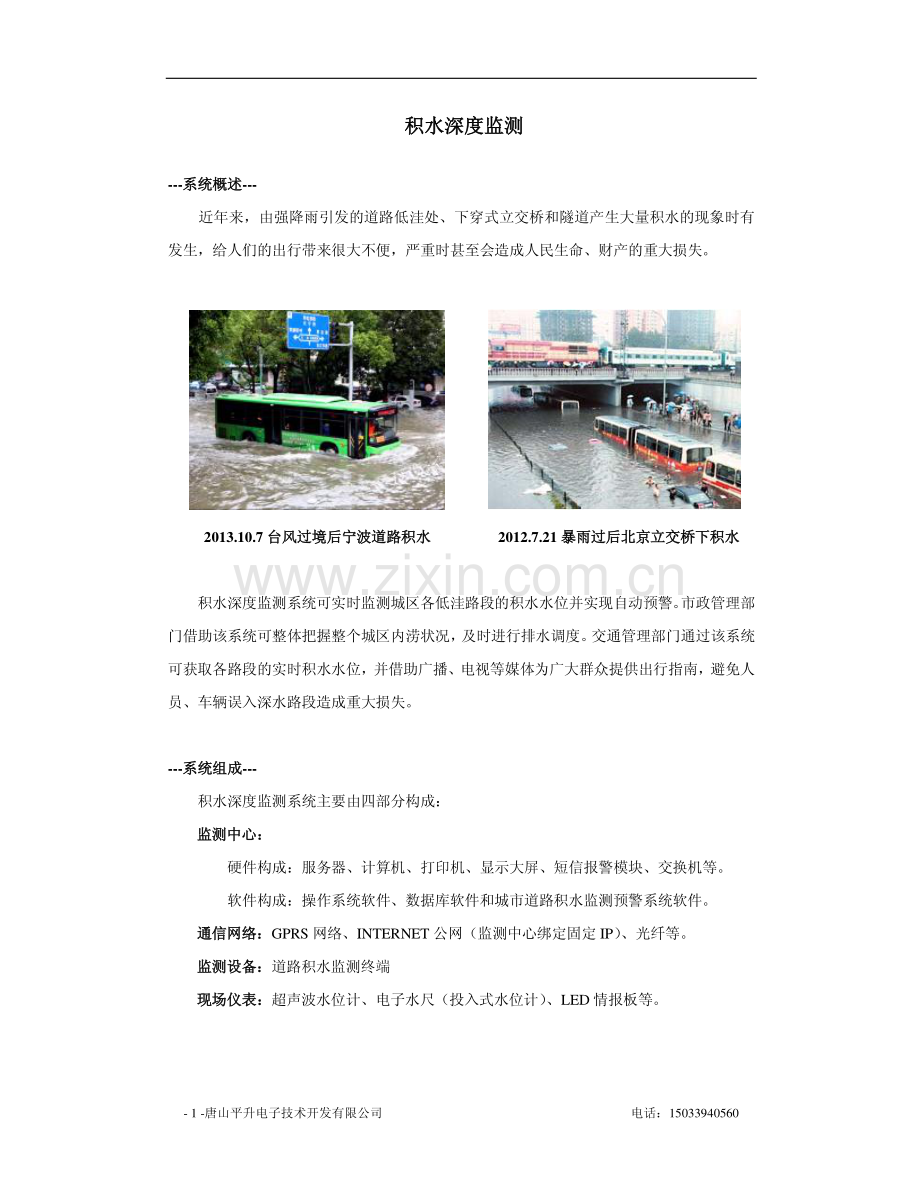

-1-唐山平升电子技术开发有限公司 电话：[phone] 积水深度监测积水深度监测-系统概述系统概述-近年来，由强降雨引发的道路低洼处、下穿式立交桥和隧道产生大量积水的现象时有发生，给人们的出行带来很大不便，严重时甚至会造成人民生命、财产的重大损失。2013.10.7 台风过境后宁波道路积水台风过境后宁波道路积水 2012.7.21 暴雨过后北京立交桥下积水暴雨过后北京立交桥下积水 积水深度监测系统可实时监测城区各低洼路段的积水水位并实现自动预警。市政管理部门借助该系统可整体把握整个城区内涝状况，及时进行排水调度。交通管理部门通过该系统可获取各路段的实时积水水位，并借助广播、电视等媒体为广大群众提供出行指南，避免人员、车辆误入深水路段造成重大损失。-系统组成系统组成-积水深度监测系统主要由四部分构成：监测中心：监测中心：硬件构成：服务器、计算机、打印机、显示大屏、短信报警模块、交换机等。软件构成：操作系统软件、数据库软件和城市道路积水监测预警系统软件。通信网络：通信网络：GPRS 网络、INTERNET 公网（监测中心绑定固定 IP）、光纤等。监测设备：监测设备：道路积水监测终端 现场仪表：现场仪表：超声波水位计、电子水尺（投入式水位计）、LED 情报板等。-2-唐山平升电子技术开发有限公司 电话：[phone]-系统拓扑图系统拓扑图-系统功能系统功能-实时监测道路低洼处、下穿式立交桥和隧道的积水水位，并通过 GPRS 或光纤网络远程传送至城市内涝监测预警中心。立交桥、隧道监测点可通过情报板自动提示（或监测中心远程手动提示）当前积水水位值或“允许通行”、“谨慎通行”、“禁止通行”等警示信息。GPRS INTERNET 超声波水位计 道路积水 监测终端 太阳能电池板 打印机 服务器 显示大屏 LED 情报板 监测中心 光纤或 GPRS 值班员计算机 短信报警模块 监测中心局域网 交换机 道路低洼处水位监测道路低洼处水位监测 RJ45 立交桥、隧道水位监测预警立交桥、隧道水位监测预警 水位监测装置(内置电子水尺或投入式水位计)-3-唐山平升电子技术开发有限公司 电话：[phone] 立交桥、隧道积水监测点可与本地排水泵站实现联动，根据积水水位自动控制排水泵组的启停。监测点具备光纤通信条件时，可扩展实时视频监控功能。水位过高、设备异常时系统自动报警，并自动向责任人手机发送报警短信。系统软件具备地图展示、数据存储、数据查询、数据统计、曲线分析等功能，可导出为 EXCEL 报表或直接打印。系统软件支持 OPC 接口，可接入上一级综合指挥调度平台。-设备安装现场设备安装现场-积水监测设备安装现场广东省 积水监测设备安装现场广东省 积水监测设备安装现场陕西省 积水监测设备安装现场山东省-相关链接相关链接-城市排水监控系统 排水泵站远程监控系统 道路积水 监测终端 超声波水位计 LED 情报板 道路积水 监测终端
