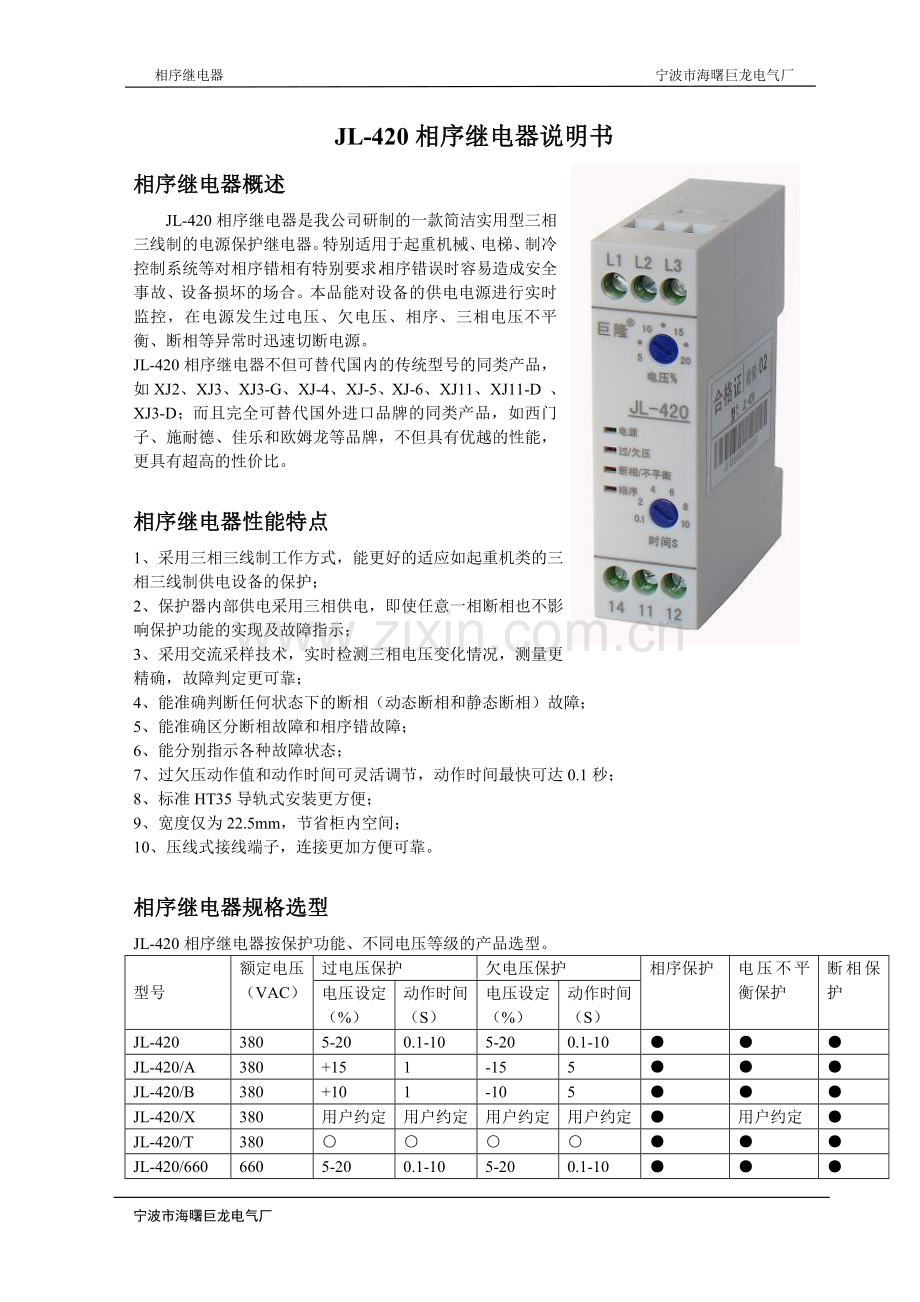

JL-420相序继电器说明书
相序继电器概述
JL-420相序继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420相序继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

相序继电器性能特点
1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；
2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；
3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；
4、能准确判断任何状态下的断相（动态断相和静态断相）故障；
5、能准确区分断相故障和相序错故障；
6、能分别指示各种故障状态；
7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；
8、标准HT35导轨式安装更方便；
9、宽度仅为22.5mm，节省柜内空间；
10、压线式接线端子，连接更加方便可靠。

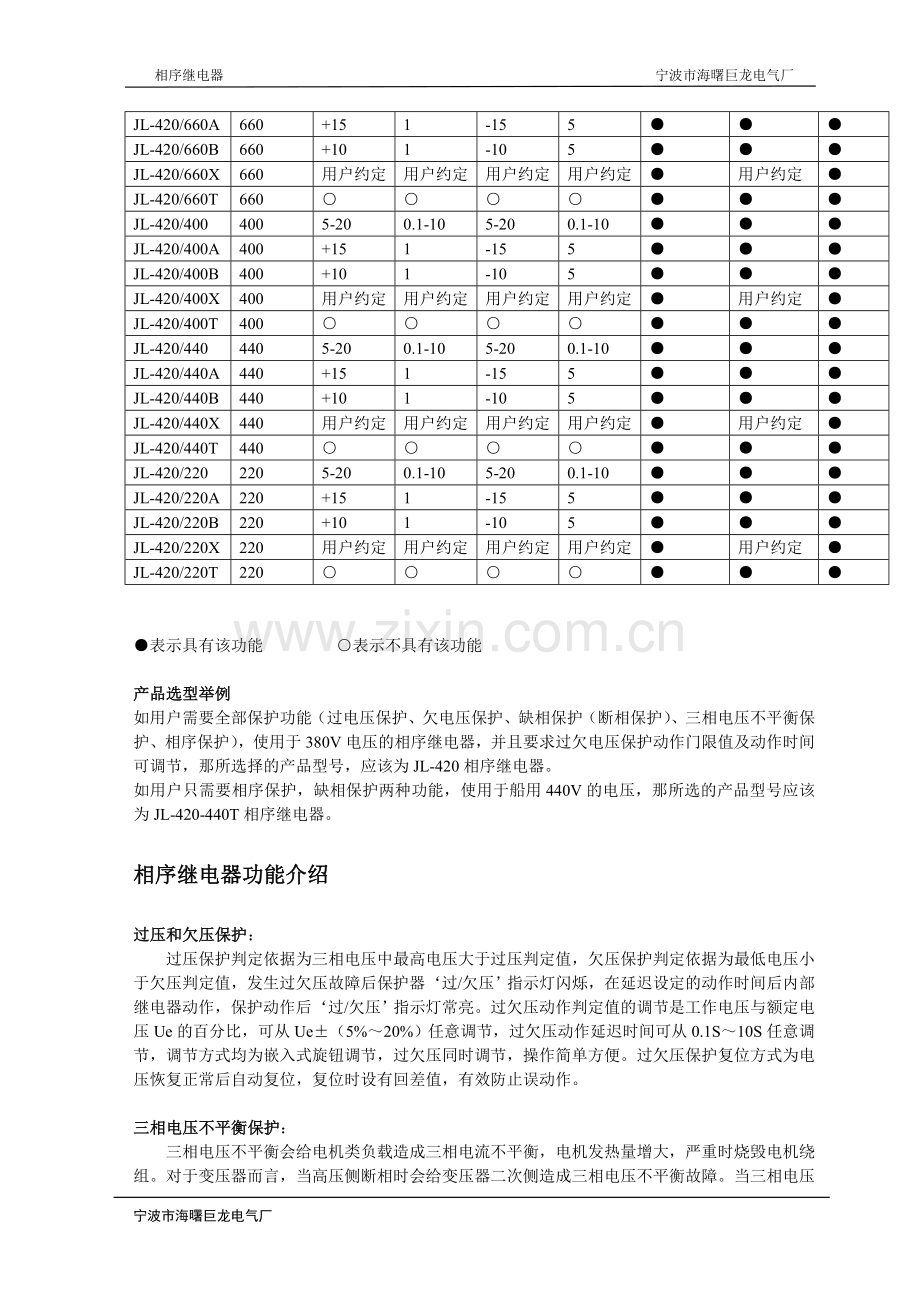

相序继电器规格选型
JL-420相序继电器按保护功能、不同电压等级的产品选型。

型号
额定电压
（VAC）
过电压保护
欠电压保护
相序保护
电压不平衡保护
断相保护
电压设定（%）
动作时间
（S）
电压设定
（%）
动作时间
（S）
JL-420
380
5-20
0.1-10
5-20
0.1-10
●
●
●
JL-420/A
380
+15
1
-15
5
●
●
●
JL-420/B
380
+10
1
-10
5
●
●
●
JL-420/X
380
用户约定
用户约定
用户约定
用户约定
●
用户约定
●
JL-420/T
380
○
○
○
○
●
●
●
JL-420/660
660
5-20
0.1-10
5-20
0.1-10
●
●
●
JL-420/660A
660
+15
1
-15
5
●
●
●
JL-420/660B
660
+10
1
-10
5
●
●
●
JL-420/660X
660
用户约定
用户约定
用户约定
用户约定
●
用户约定
●
JL-420/660T
660
○
○
○
○
●
●
●
JL-420/400
400
5-20
0.1-10
5-20
0.1-10
●
●
●
JL-420/400A
400
+15
1
-15
5
●
●
●
JL-420/400B
400
+10
1
-10
5
●
●
●
JL-420/400X
400
用户约定
用户约定
用户约定
用户约定
●
用户约定
●
JL-420/400T
400
○
○
○
○
●
●
●
JL-420/440
440
5-20
0.1-10
5-20
0.1-10
●
●
●
JL-420/440A
440
+15
1
-15
5
●
●
●
JL-420/440B
440
+10
1
-10
5
●
●
●
JL-420/440X
440
用户约定
用户约定
用户约定
用户约定
●
用户约定
●
JL-420/440T
440
○
○
○
○
●
●
●
JL-420/220
220
5-20
0.1-10
5-20
0.1-10
●
●
●
JL-420/220A
220
+15
1
-15
5
●
●
●
JL-420/220B
220
+10
1
-10
5
●
●
●
JL-420/220X
220
用户约定
用户约定
用户约定
用户约定
●
用户约定
●
JL-420/220T
220
○
○
○
○
●
●
●

●表示具有该功能 ○表示不具有该功能

产品选型举例
如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序继电器。
如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T相序继电器。

相序继电器功能介绍

过压和欠压保护：
过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。

三相电压不平衡保护：
三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压不平衡度大于10%时JL-420电源保护继电器‘断相/不平衡’指示灯闪烁，如果不平衡故障持续存在5秒以上时保护器内部继电器动作，保护动作后‘断相/不平衡’指示灯常亮。三相电压不平衡保护的复位方式为不平衡度<8%自动复位，回差值可有效防止误动作。
不平衡度计算方法：

动态断相保护：
电动机当三相供电发生断相时容易烧毁电动机，特别是动态断相时的保护尤为重要。动态断相的概念是当三相负载为电机类感性负载时，在运行期间发生某相电压断相的故障情况，此时因电机绕组产生的反电势作用到断相的回路，导致这一回路的电压不为零，造成的故障现象是三相电压不平衡，这也是绝大多数相序继电器不能有效保护动态断相故障的原因（因普通相序继电器无三相电压不平衡保护功能）。而L-420相序继电器具有准确、灵敏的三相电压不平衡保护功能，当发生动态断相故障时，保护器‘断相/不平衡’指示灯闪烁，延迟5秒后保护器内部继电器动作，‘断相/不平衡’指示灯常亮。这样就更有针对性的加强了对起重、电梯、制冷等行业在使用过程中的可靠性。
静态断相保护：
静态断相是指三相回路中某相电压为零的故障现象。当发生静态断相故障时，保护器延迟1秒后内部继电器动作，‘断相/不平衡’指示灯常亮。复位方式为断电复位。
相序错保护：
当三相电压回路中有两相接反时会导致电机反转，在起重机、电梯、输送带等设备运行时造成严重的安全事故。相序错保护的动作时间为1秒，保护动作后‘相序’指示灯常亮，复位方式为断电复位。

相序继电器技术参数
（以下参数针对JL-420规格相序继电器，其他电压等级相序继电器的参数有所不同）
供电回路=测量回路 L1 L2 L3
额定控制电压Us
相电压
线电压
AC-220V
AC-380V
功耗
小于2VA
供电压电压误差
-15%...+10%
供电电压频率
50/60Hz
供电时间
100%

测量回路 L1 L2 L3
监视功能
过/欠电压、相序、缺相、不平衡
测量范围
相电压：150/300V
线电压：280/500V
过电压/欠电压阀值
可调
迟滞
2%
测量频率
50/60Hz
电压响应时间
50ms
供电误差范围内侧误差
≤1.5%
温度范围内测量误差
0.06%/℃

脱扣延时
过/欠电压
0.1-10S范围可调
相序
1S
缺相
1S
三相电压不平衡
5S

标准
产品标准
IEC255-6、EN60255-6
EMC导则
89/366/EEC
CE标志
测量和控制继电器符合欧洲相关的CE标准

工作状态指示
输出继电器动作
电源指示灯由绿灯关闭
过电压故障/欠电压故障
过压/欠压指示灯点亮
缺相故障
缺相指示灯点亮
相序故障
相序指示灯点亮
三相电压不平衡故障
不平衡指示灯点亮

输出回路 11/12 11/14
触点数量
1C/O触点
动作原则
闭路原则
触点材料
AgNi
额定电压
VDE0110、IEC 6094-1
250V
最大开关电压
250V AC/DC
额定开关电流
(IEC 60947-5-4)
AC-12（阻性）230V
5A
AC-15（感性）230V
3A
AC-12（阻性）24V
5A
AC-13（感性）24V
2A
机械寿命
30×106次
电气寿命
AC-12，230V，4A
0.1×106次

其他数据
外壳宽度
22.5mm
导线载面面职
1、0.75-1.5mm2带压线端头多股软导线，
2、0.52-4mm硬线
安装位置
任意
防护等级
IP50/IP20
工作温度
-20…+60℃
储存温度
-40…+85℃
允许相对温度范围
符合IEC60721-3-3 15…85%环境等级3K3
复位功能
过电压、欠电压、不平衡自动复位，相序、缺相断电复位
安装
35mmDIN导轨(EN50022)

电磁兼容
抗干扰

EN61000-6-2
静电放电（ESD）
IEC/EN61000-4-2
Level3-6kV/8kV
射频辐射
IEC61000-4-3、EN61000-4-3
Level3-10V/m
瞬变冲击
IEC61000-4-4、EN61000-4-4
Level3-2kV/5kHz
浪涌
IEC1000-4-5、EN61000-4-4
Level4-2kVL-L
射频传导发射

Level3-10V
低压导则

73/23/EEC
操作可靠性
IEC600-68-2-6
4g
机械振动
IEC600-68-2-6
6g

隔离数据
供电回路、监视回路、输出回路间额定绝缘电压
VDE0110、IEC60947-1
2000V
所有隔离回路的额定冲击耐受电压 Uimp
VDE0110、IEC664
测量回路：6KV输出回路：4KV
所有隔离回路间试验电压
2.5KV 50Hz 1min
污染等级
VDE0110、IEC664、IEC-255-5
Ⅲ
过电压等级
VDE0110、IEC664、IEC-255-5
Ⅲ
环境试验
IEC68-2-30
24小时循环、55℃、相对湿度93%、96h
相序继电器外形尺寸图：

相序继电器外形尺寸图

1：调节过压/欠压保护动作值
2：调节动作延时Tt
3：电源和故障指示灯

相序继电器接线图：

相序继电器接线图1 相序继电器接线图2

欠压保护器原理

过压保护器原理

三相不平衡保护器原理

相序保护器原理

注：继电器常开常闭状态为上电后正常时的状态。
