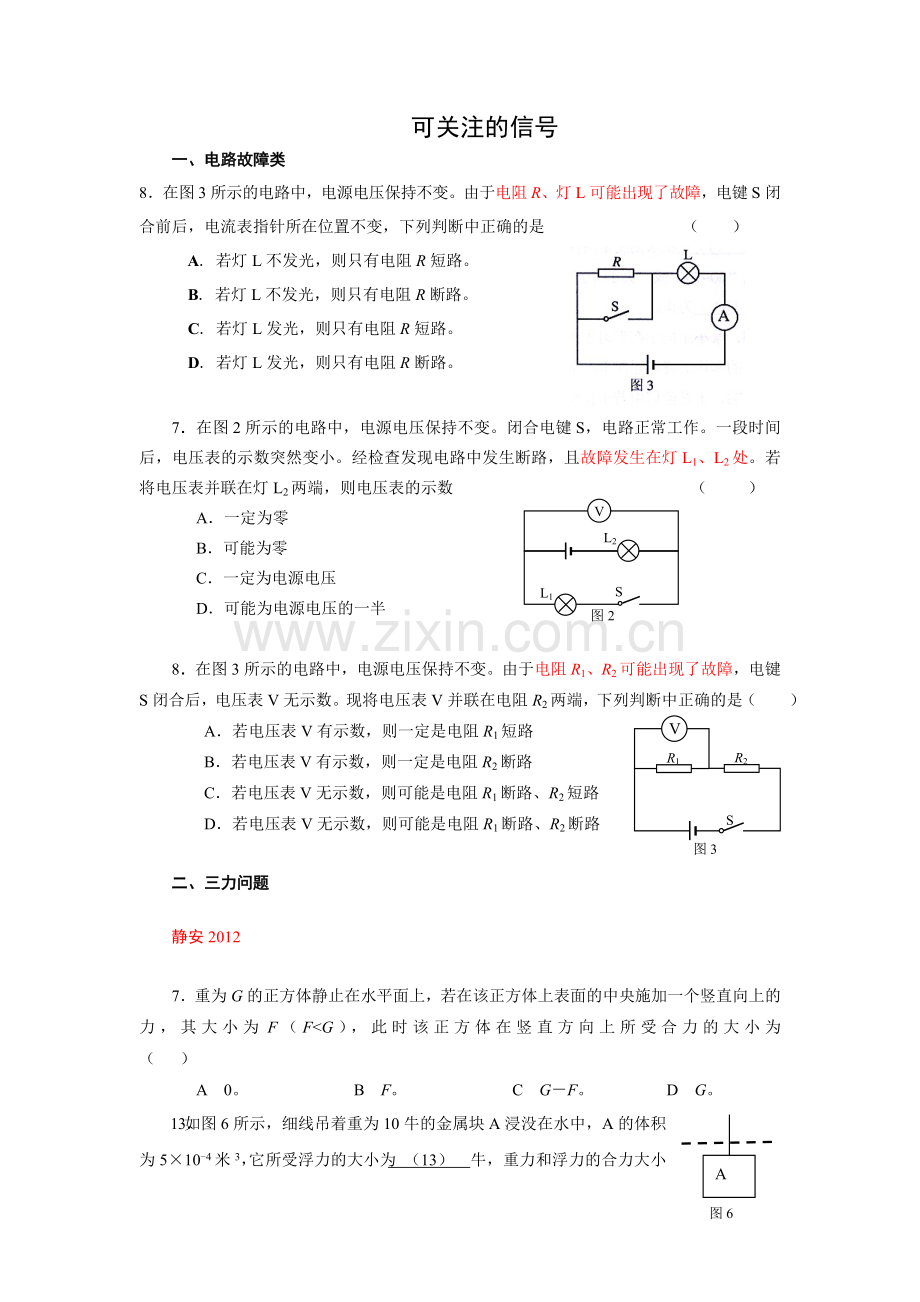

可关注的信号.doc

可关注的信号
一、电路故障类
8．在图3所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在位置不变，下列判断中正确的是 （ ）
A. 若灯L不发光，则只有电阻R短路。
B. 若灯L不发光，则只有电阻R断路。
C. 若灯L发光，则只有电阻R短路。
D. 若灯L发光，则只有电阻R断路。

V
L1
L2
S
图2
7．在图2所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，电压表的示数突然变小。经检查发现电路中发生断路，且故障发生在灯L1、L2处。若将电压表并联在灯L2两端，则电压表的示数 （ ）
A．一定为零
B．可能为零
C．一定为电源电压
D．可能为电源电压的一半

8．在图3所示的电路中，电源电压保持不变。由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。现将电压表V并联在电阻R2两端，下列判断中正确的是（ ）
图3
S
S
V
S
A．若电压表V有示数，则一定是电阻R1短路
R2
R1
B．若电压表V有示数，则一定是电阻R2断路
C．若电压表V无示数，则可能是电阻R1断路、R2短路
D．若电压表V无示数，则可能是电阻R1断路、R2断路

二、三力问题

静安2012

7．重为G的正方体静止在水平面上，若在该正方体上表面的中央施加一个竖直向上的力，其大小为F（F<G），此时该正方体在竖直方向上所受合力的大小为 （ ）
A 0。 B F。 C G－F。 D G。
图6

A
13．如图6所示，细线吊着重为10牛的金属块A浸没在水中，A的体积为5×10-4米3，它所受浮力的大小为 （13） 牛，重力和浮力的合力大小为 （14） 牛。若金属块的下表面距水面0.1米，则水对下表面的压强为 （15） 帕。
5．将重为G的苹果竖直向上抛出，若苹果在空中所受的阻力小于苹果的重力，则苹果在空中运动的过程中受到的合力方向 （ ）
A．可能竖直向下 B．一定竖直向下
C．可能竖直向上 D．一定竖直向上
（15）
（14）
13．体积为5×10－4米3物体浸没在水中时，它受到的浮力大小为________牛；若它在水中静止不动，受到水向下的压力为14.7牛，则水对它向上的压力为________牛；当它在水中所处的深度增加时，它所受浮力的大小将________（选填“变大”、“不变”或“变小”）。
14．一物体挂在弹簧测力计上示数为20牛，然后将这个物体浸没在水中，此时弹簧测力计的示数变为15牛，则物体受到的浮力为 （16） 牛，方向（17） 。该物体所受重力和浮力的合力为（18）牛。
