采购需求
（仅供参考，具体以招标文件为准）
付款方式：1、合同签订后预支付合同款的20%；2、项目完工、向采购人交接后再支付合同款的30%；3、最终验收合格后支付合同款的40%；4、一年质保期满后付清尾款。
工期：合同签订后50日内交付使用

前注：
投标人应在投标文件中列出完成本项目并通过验收所需的所有的优化设计、设备、设施、材料、安装调试及服务等明细表及全部费用。中标人必须确保系统通过用户方及有关主管部门验收。
全消声室规格要求
一、用途
▲ 声学仪器、乐器[声级计、传声器、参考声源及其他声学器件等]的精确计量和标定、校准。
▲ 电声产品[喇叭、音响、音箱、电视机、家庭影院]等的声学性能测试分析。
▲ 声学研究。
▲ IT设备和声源的测试。
▲ 悬挂类机电产品噪声声功率的测试。
二、设计标准
详细见声学仪器测试环境的相关标准。声学环境指标同时满足以下标准的要求
▲ GB/T 6882—2008/ ISO 3745:2003【】《声学-噪声源声功率的测定-消声室和半消声室精密法》。
三、技术性能指标
▲ 本底噪声：
【1】、当周围正常作业，工况控制机组和换气系统关闭后：L0 ≤ 12dB(A)。
【2】、当工况机组运行时，L0 ≤ 20 dB(A)。

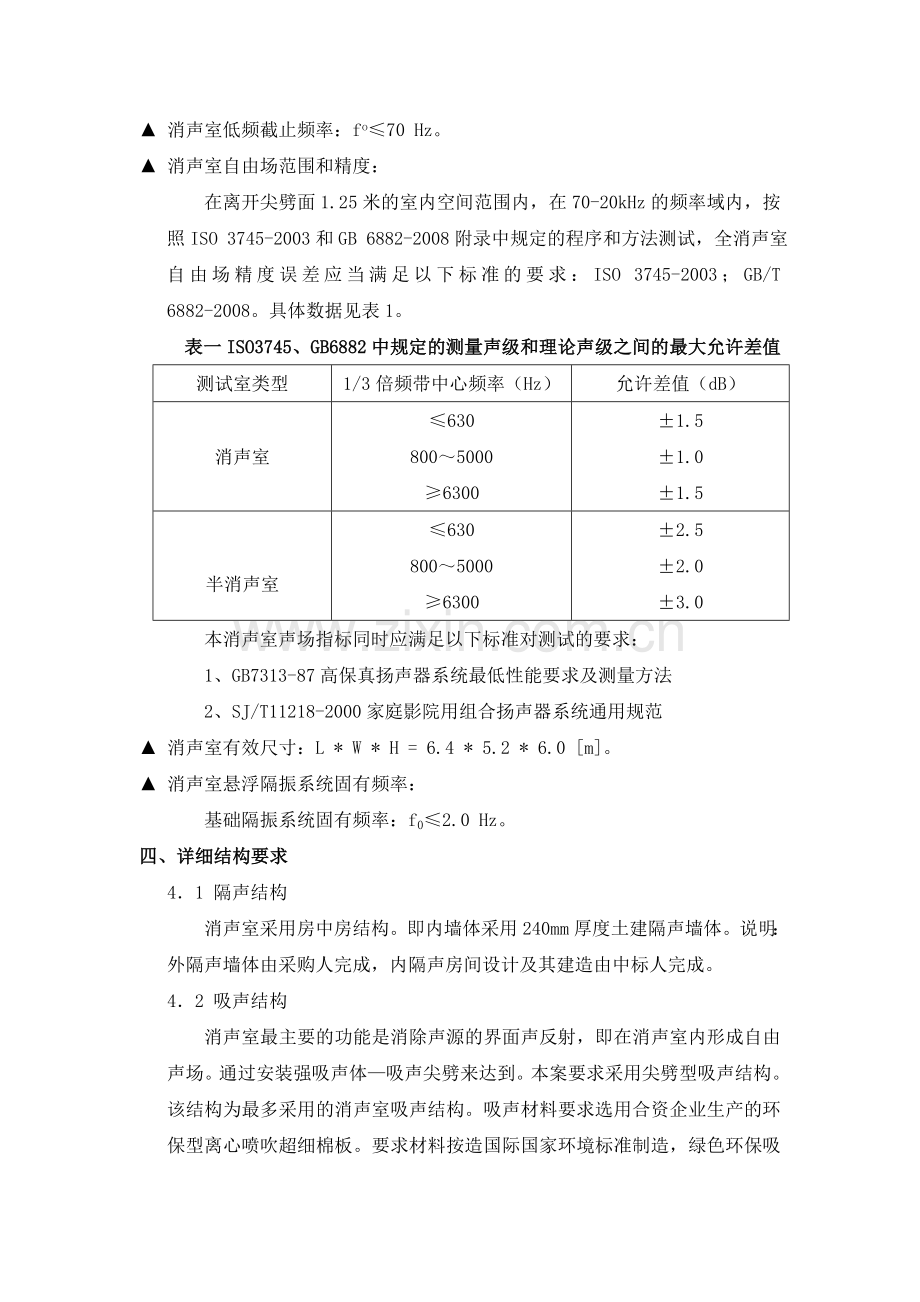

▲ 消声室低频截止频率：fo≤70 Hz。
▲ 消声室自由场范围和精度：
在离开尖劈面1.25米的室内空间范围内，在70-20kHz的频率域内，按照ISO 3745-2003和GB 6882-2008附录中规定的程序和方法测试，全消声室自由场精度误差应当满足以下标准的要求：ISO 3745-2003；GB/T 6882-2008。具体数据见表1。
表一ISO 3745 、GB6882中规定的测量声级和理论声级之间的最大允许差值
测试室类型
1/3倍频带中心频率（Hz）
允许差值（dB）
消声室
≤630
800～5000
≥6300
±1.5
±1.0
±1.5

半消声室
≤630
800～5000
≥6300
±2.5
±2.0
±3.0
本消声室声场指标同时应满足以下标准对测试的要求：
1、GB7313-87高保真扬声器系统最低性能要求及测量方法
2、SJ/T11218-2000家庭影院用组合扬声器系统通用规范
▲ 消声室有效尺寸：L * W * H = 6.4 * 5.2 * 6.0 [m]。
▲ 消声室悬浮隔振系统固有频率：
基础隔振系统固有频率：f0≤2.0 Hz。
四、详细结构要求
4．1 隔声结构
消声室采用房中房结构。即内墙体采用240mm厚度土建隔声墙体。说明：外隔声墙体由采购人完成，内隔声房间设计及其建造由中标人完成。
4．2 吸声结构
消声室最主要的功能是消除声源的界面声反射，即在消声室内形成自由声场。通过安装强吸声体—吸声尖劈来达到。本案要求采用尖劈型吸声结构。该结构为最多采用的消声室吸声结构。吸声材料要求选用合资企业生产的环保型离心喷吹超细棉板。要求材料按造国际国家环境标准制造，绿色环保吸声材料。同时具有不吸潮，憎水性强，成型好，不风化，密度均匀，吸声性能离散性小的特点，且为不燃材料。尖劈为双劈结构，骨架为冷拔钢丝，模具内焊接后，表面喷塑防锈处理。尖劈为双饰面层，内层高目白色玻纤布，外层白色纱网。
投标人投标投标文件中提供第三方国家级法定检测单位出具的驻波管法垂直入射吸声系数。
投标人投标投标文件中提供尖劈吸声材料“离心喷吹玻璃棉板”的性能检测合格报告。
尖劈安装支架采用角钢、槽钢、方钢等材料，表面防锈处理。
4．3 悬浮隔振系统的要求
本消声室采用独立悬浮隔振地基。消声室内外间完全安装分离，互不影响。方法是将测控室地坪下挖，作为弹簧安装平台，采用将弹簧隔振器安装在此平台上。在隔振器上方建造独立悬浮的内隔声间。隔振系统保证了外界固体振动的隔离。
本案要求采用金属螺旋、等节距、圆柱形弹簧。应当采取适当的措施避免弹簧的高频失效现象。
弹簧的结构应当满足隔振性能的要求[在测试范围内，隔振效率大于98%。同时，应当保证弹簧更换和弹簧日常的维护需要，消声室设弹簧维修通道。
投标人投标投标文件中提供第三方检测机构出具的弹簧性能测试报告。
投标人投标投标文件中提供弹簧隔振设计计算报告。
4．4 悬浮地网的要求：
4.4.1 地网高度应当满足测试方便的被测样品安装的要求。
4.4.2 地网结构[外形尺寸和布局]不得对声波产生反射从而对自由声场带来不良影响。
4.4.3 连接机构[螺栓、接头、构件等]隐藏式安装。
4.4.4 地网设预紧机构。当地网使用一段时间后，可以将张力调整加大。
4.4.5 地网采用不锈钢材料。
五、消声室工况和电气控制系统
某些实验和测试如电冰箱等需要在精确的温室度控制下进行；某类仪器的性能和温度湿度有关。为了保证测试数据的精度，以及科研测试和分析的需要，在半消声室内增设工况控制系统。即对半消声室内的温度和湿度进行调节和控制。详细要求如下：
1、工况调节范围：
a.温度范围：20℃～35℃
b.湿度范围：低于75%RH
c.工况温度控制和测试精度：±3.0℃内
d.工况湿度测量精度[不设PID控制，只有除湿功能]：±6%内。
2、工况系统的其他要求
设独立的工况调节机组。机组具有独立的加热、制冷、除湿功能。
3、工况调节控制系统应有完备的自保护措施。
4、机组采用隐藏式安装。风道，进出风口等不得对声场产生不良影响。
5、消声室工况系统应设置换新风（抽风）装置排除消声室内异味。设计强迫对流通风换气系统，以排除室内污浊气体，为防止外界噪声和风机运转声的干扰，加装消声系统。换气次数大于5次/小时。
6、设排水管，能确保被测机冷凝水方便排出室外，配置排水系统消声装置。
7、排水口及管路孔均进行消声隔振处理，防止干扰。
8、工况温度、相对湿度采用悬挂式湿度变送器测量。湿度变送器采用进口湿度变送器。
9、其他仪表要求：温度湿度测试显示仪表采用日本希曼顿产品。
10、声学实验室采用一台控制柜集中控制。柜面设温度、湿度、电流电压等指示。
11、消声室内设被测机电源连接箱。箱内设带断路器及漏电保护附件、三极10A和16A多功能插座、三相电源插座、数字电压指示表、指示标牌等。
六. 其余结构要求
1、隔声门
重型多层复合材料隔声门，外层表面材料装饰整洁美观。门口有效尺寸：
宽 * 高 =1200 *2360mm；采用单扇转动式结构。朝外开。
2、吸声门
重型多层复合材料隔声门，外层表面材料装饰整洁美观。门口有效尺寸：
宽 * 高 = 1200 * 2360mm；采用单扇铰链式转动式结构，开启省力。朝里开。吸声门采用和消声室内墙面同样式样和尺寸完整的吸声尖劈。同样结构排列布局。为了避免声波反射，吸声门不采用朝里推拉导轨结构。采用铰链转动结构。
3、新风换气
采用强迫对流通风换气系统，以排除室内污浊气体、为室内提供新鲜空气。为防止外界噪声的干扰，加装消声器，消声量大于40dB。消声室设新风进气和排风系统。
4、照明
四角无声电子镇流灯管或者高效节能灯。
5、其它：配电、烟雾报警系统。
6、设电源电缆孔，空调器管路孔，通信电缆孔。
7、外联络用彩色摄像监视器系统【17寸液晶显示】、内外联络对讲系统。
8 、配备扬声器测试障板，1套。并配备喇叭连接工装4套。障板结构应符合国家标准要求。
9 、测试件安装台，1套。附带角度指示机构。
10、 设弹簧维修门。
七、全消声室项目的验收
该项目的验收分为二部分内容，即硬件部分验收和声学性能测试验收。
1、消声室硬件项目的验收
该部分验收由甲乙双方共同参加，依据项目合同及协议书内容中硬件配置的规定，实际清点验收。
2、消声室声学性能的测试鉴定验收
2.1 工况控制部分的验收：甲乙双方在场，采用机组实际运行方式验收。
2.2 声学性能指标的验收：消声室完工后，由甲方自行聘请或指定有关国家法定计量检定单位，依据所列技术标准及合同技术指标进行现场实测验收。由计量单位出具测试报告和计量证书，作为该项目的验收依据。
“6匹带工况调节精密级半消声室”技术规格书
一、 消声室性能指标应符合以下标准对噪声测试的要求
1.GB/T 6882—2008/ ISO 3745:2003《声学-噪声源声功率的测定-消声室和半消声室精密法》。
2.GB/T 4214.1—2000《家用及类似用途器具噪声测试方法》
3.GB/T 7725—1996《房间空气调节器》
4.GB/T 17758—1999《单元式空气调节机》
二、 总体结构性能技术要求
1、测试对象
（1）房间空气调节器：单相和三相电源总制冷（热）量在1500W--15000W（5匹）范围内的机型：
内机型式：窗式、分体壁挂式、立柜式、嵌入式、吊顶式
外机型式：上出风、水平出风、45度斜上出风等
（2）空调器零部件如风机、电机、压缩机等的噪声测试分析。
（3）其他家电产品：冰箱、洗衣机、洗碗机、小家电（吸尘器，油烟机，电热器具）、家电部件如压缩机、电机等。
（4）其他产品：电动工具，商用电器（冷柜，点钞机， 割草机）。
（5）电源要求
消声室采用市电：电源三相380V±10%，50Hz，总消耗功率不大于260KVA。
设计承建的消声室应当满足以上产品国家标准对噪声测试的要求。
三、半消声室技术性能指标
1、声学性能指标：
1.1 消声室本底噪声：
当工况机组停机后，周围无异常干扰情形下，消声室室内、外侧本底噪声LPA≤12.0dB（A）；
当工况机组运行时，周围无异常干扰情形下，室内侧本底噪声LPA≤20dB（A）、室外侧本底噪声：LPA≤20dB（A）。
1.2 消声室地基固有频率：f≤2.0Hz。
1.3 消声室低频截止频率：≤100Hz。
1.4 消声室自由声场精度要求：
在消声室内离开尖劈0.85米的所有空间内，在100-20KHz的频域范围内，自由声场特性要求符合ISO 3745-2003《声学-噪声源声功率级的测定-消声室和半消声室的精密测定法》的规定，如表1所示。
表1 半消声室测得的声压级和理论声压级最大允许误差 dB
1/3倍频程中心频率
允许误差（dB）
≤630
±2.5
800—5000
±2.0
≥6300
±3.0
四、工况机组对工况调节的技术性能指标
4.1总体结构：室内、室外侧温湿度独立调节，一台电控柜集中控制，室内、室外机组均安装在单独的机组间内。
4.2消声室的热负荷范围：被测样机最大负荷为6匹。
4.3 消声室温湿度调节范围及调节时间、控制精度：满足国家标准GB/T 7725—1996《房间空气调节器》的要求。
表2 GB/T 7725—1996规定的工况运行指标

室 内 侧
室 外 侧
额定制冷
干球：27.0℃；湿球：19.0℃
干球：35.0℃；湿球：24.0℃
额定制热
干球：20.0℃；湿球：15.0℃
干球：7.0℃；湿球：6.0℃
备注: 1.工况调节精度：±0.5℃（空调器进风处）；
2.工况调节速度：额定制冷工况45分钟内达到稳定；额定制热工况60分钟内达到稳定。（采用被测样机为6匹运行测试）
五、结构与配置要求
1. 消声室由A、B（室内侧、室外侧）二间组成，A、B室均为独立的半消声室，地坪为声反射面。
2．消声室内安装尖劈后的净空尺寸：
室内侧：长（L）×宽（W）×高（H）= 5.4m（L）× 5.2m（W）× 4.0m（H）
室外侧：长（L）×宽（W）×高（H）= 5.4m（L）× 5.2m（W）× 4.0m（H）
3.消声室门的要求：
消声室内外侧室各设一道门，每道门包括一扇重质隔声门、一套吸声隔声门。
3.1 门有效尺寸：室内侧为1200mm×2360mm，单扇转动门；室外测：1600×2360毫米。室外测采用二扇对开方式，二扇尺寸分配：400+1200；平时单独开1200，当需要进大件产品时，再将另外400的打开。
3.2 要便于受试样机用小车推进推出。
3.3 开启方式：内吸声门不得采用推拉式【因为：占地空间太大，占据了样品进出通道。】必须采用铰链旋转式，外隔声门为朝外转动式。为保证消声室声场质量，吸声门上尖劈采用和室内墙上同样规格和同样排列的尖劈。门的开启方式为曲柄连杆机构，旋转方式。省力，可靠。门顶设测试警示灯。
4.消声室地面要求：消声室地面采用耐磨抛光地砖，规格600×600.同时声反射系数要符合消声室标准要求，且平整耐磨。
5.消声室用吸声尖劈的要求：尖劈用吸声材料选用环保型离心喷吹棉板，并由合资企业生产。材料应符合国家环境标准要求。同时应具有不吸潮，憎水性强，成型好，不风化，密度均匀，吸声性能离散性小的特点，且为不燃材料。尖劈为三劈结构，骨架为冷拔钢丝，模具内焊接后，表面喷塑防锈处理。尖劈架应有较高的刚度和强度。尖劈为双饰面层，内层高目数白色玻纤布，外层白色纱网。提供吸声材料的检验报告。
6.消声室预留设施：室内侧和室外侧分隔墙中部离地面1m处预留有安装窗机的安装孔，并设有可拆装的隔声盖板；在安装孔的两侧吸声尖劈安装在落地的活动小车上，在测试窗式机时可将该部分尖劈移开以方便安装、测试；A、B室隔墙下部预留有连接室内机和室外机及穿电缆线用的连接孔，在消声室和测试间的墙壁也预留有各类（信号电缆、电源电缆、辅助设备电缆等）孔；消声室A、B间均设被测机冷凝水排水系统，并消声处理。
7.消声室照明：消声室安装无声照明灯具。照明控制开关装设于门边或其它指定位置。每一间配备一台应急照明灯。照度满足实验室测试工作的要求。
8．消声室室内侧配空调器水平平行不锈钢吊架，用于吊顶类器具的噪声测试。吊距可以调节。壁挂空调室内外机测试工装支架各一套。
9.消声室内的工况具有温湿度调节功能,应满足标冷、标准温湿度工况测试要求.为了消除工况机组运转时产生的振动和噪声，确保消声室内的声场环境满足要求，每台工况机组及进回风管道装设消声器，并对工况机组、进回风管道装及消声器进行减振、隔声、保温等处理。整个试验室的运行（温度、供电电压、电流及功率，开停及保护、被测样机的电气运行状况）由位于测控室的电柜集中控制和监测。
10.消声室工况空调柜材料采用钢板喷涂，保温良好，防锈、防潮、防火、防腐蚀措施完善有效。亲水膜铝翅片蒸发器、大口径排水口、管。高落差接水盘。低噪音双进风离心风机。采用变频调速装置。所有冷凝水均应收集后集中排除。机组间地面不得积水。
11.工况调节控制系统具有完备的保护措施(必要的联锁、互锁、防过流、防过热、防干烧、防高压、防低压、防高温、防低温、防缺水、防缺相、防漏电)和声光报警功能。
12.所有开关量由测试人员在控制柜上人工控制开关。
13.制冷机组容量、加热功率的配置和控制除满足工况控制要求外，还充分考虑到满足从常温下自动调节名义制冷(热)工况至稳定状态耗时不超过容许值的要求。
14.消声室室内外工况系统装设有换新风（抽风）装置以排除消声室内异味。
15. 消声室设计要便于安装、施工、维护和调整。消声室内设有移动式电源插座配电箱。其结构应符合安全要求。
16.消声室内设洗衣机和洗碗机噪声测试装置。该装置符合国际标准测试噪声的要求。
17.消声室内设洗衣机进排水系统。对管路等进行消声隔振处理。
18.消声室内设被测空调冷凝水排出系统，并进行消声处理。
19.消声室门顶设测试警示灯。
20.消声室内设烟雾报警消防警报系统。
21.消声室设悬吊类家电噪声测试如吊扇自动升降机构。电动升降。
22.消声室配备其他噪声测试工装如电机噪声测试支架和悬吊机构、空调器室内外支架、台式家电测试台等。
23.室外侧配备10点半球包络面声功率布点机构，自动升降。不锈钢制作，不得对自由声场产生不良影响。半球半径为1米。升降高度大于2米。布点机构符合标准ISO 3745和GB4214.1中规定的10点半球面法要求。
24.室内侧配备油烟机噪声测试模拟工况消声器。消声器的性能、结构、尺寸等必须满足国家标准和油烟机国际标准的要求。
25.消声室室外侧配备电冰箱矩形包络面传声器布点机构。满足GB 4214.1的要求。
26.隔振结构的要求：
要求采用金属圆柱螺旋弹簧隔振器。要求消声室地坪和测控室地坪等高。地坑内设排水和维修机构。要求提供国家级的弹簧测试报告。要求提供隔振效率的详细计算说明。
27.消声室设内外联络对讲电话和监视摄像系统。显示器采用液晶，尺寸不小于19寸。二个通道切换，共用一台显示器。
28.消声室室外测设吊扇类产品自动升降机构。
六、控制和测量系统
1.被测样机电气参数测量：三相相电压：0-300V，三相(每相)电流：0-30A，频 率：50HZ/60HZ，电气参数测量精度：±0.5%内；备注:被测机单相和三相电源共用一块三相电参数仪；单相电源从三相电源引出。
2．乙方向甲方提供易损配件：加热管6根，加湿管4根，固态继电器2个。
七、项目验收
分为硬件验收和性能指标的验收二部分：
1、 硬件验收：甲乙双方根据技术协议所列的硬件清单，逐条清点验收。
2、 消声室性能指标的验收：
消声室完工后，聘请国家级法定计量单位，依据协议所列的标准和指标现场实际计量测试验收。以计量报告结论作为项目验收的依据。
计量相关费用由甲方支付。
八、其他要求
项目完工后，须免费提供不少于40学时的声学振动基础培训。包含：
1、ISO 3740系列【ISO3741，3742，3743，3744，3745】和国家标准GB/T 4214.1 GB 6882-2008等的技术培训；
2、声学测试技术培训： 包括声振信号处理测试技术、室内声学和声功率测试技术。
3、各类家电产品噪声控制技术的培训。消声器的设计，隔振设计，隔声技术设计，阻尼技术。
4、振动模态技术。
