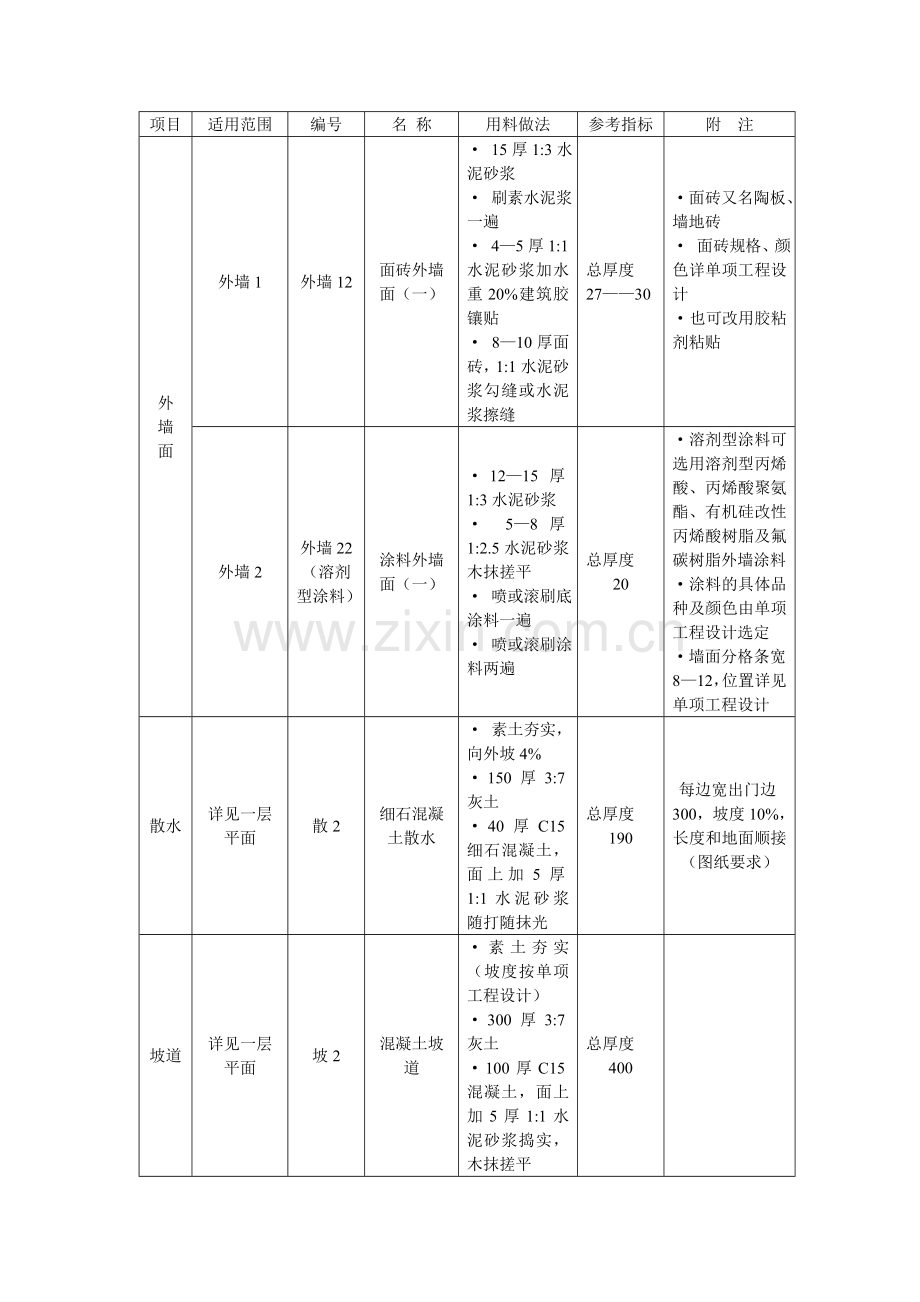

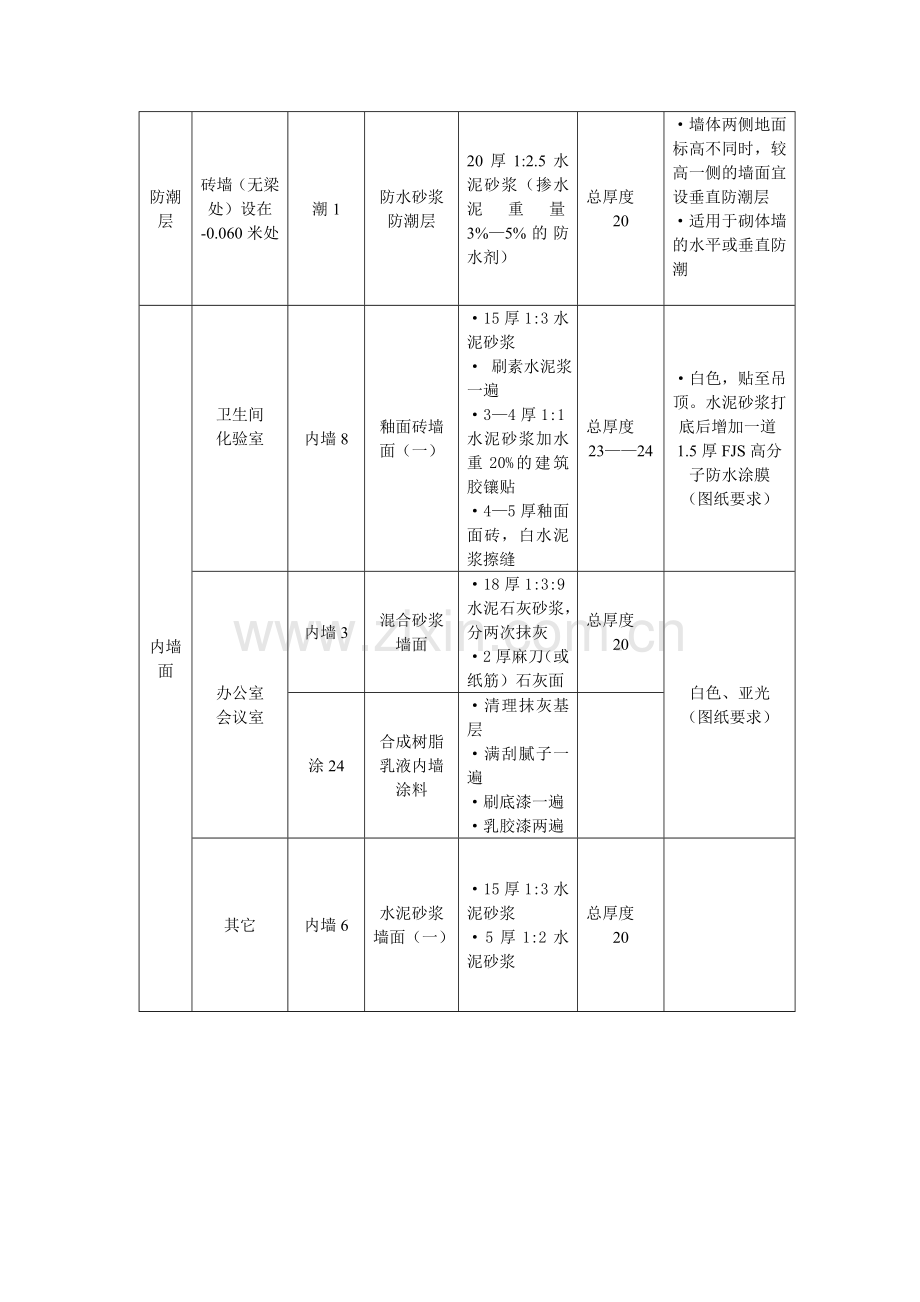

锅炉房细部做法.doc

项目
适用范围
编号
名 称
用料做法
参考指标
附 注
外
墙
面
外墙1
外墙12
面砖外墙面（一）
· 15厚1:3水泥砂浆
· 刷素水泥浆一遍
· 4—5厚1:1水泥砂浆加水重20%建筑胶镶贴
· 8—10厚面砖，1:1水泥砂浆勾缝或水泥浆擦缝
总厚度
27——30
· 面砖又名陶板、墙地砖
· 面砖规格、颜色详单项工程设计
· 也可改用胶粘剂粘贴

外墙2
外墙22（溶剂型涂料）
涂料外墙面（一）
·12—15厚1:3水泥砂浆
· 5—8厚1:2.5水泥砂浆木抹搓平
· 喷或滚刷底涂料一遍
· 喷或滚刷涂料两遍
总厚度
20
·溶剂型涂料可选用溶剂型丙烯酸、丙烯酸聚氨酯、有机硅改性丙烯酸树脂及氟碳树脂外墙涂料
·涂料的具体品种及颜色由单项工程设计选定
· 墙面分格条宽8—12，位置详见单项工程设计
散水
详见一层平面
散2
细石混凝土散水
· 素土夯实，向外坡4%
·150厚3:7灰土
·40厚C15细石混凝土，面上加5厚1:1水泥砂浆随打随抹光
总厚度
190
每边宽出门边300，坡度10%，长度和地面顺接
（图纸要求）
坡道
详见一层平面
坡2
混凝土坡道
·素土夯实（坡度按单项工程设计）
·300厚3:7灰土
·100厚C15混凝土，面上加5厚1:1水泥砂浆捣实，木抹搓平
总厚度
400

防潮层
砖墙（无梁处）设在-0.060米处
潮1
防水砂浆防潮层
20厚1:2.5水泥砂浆（掺水泥重量3%—5%的防水剂）
总厚度
20
·墙体两侧地面标高不同时，较高一侧的墙面宜设垂直防潮层
·适用于砌体墙的水平或垂直防潮

内墙面
卫生间
化验室

内墙8
釉面砖墙面（一）
·15厚1:3水泥砂浆
· 刷素水泥浆一遍
·3—4厚1:1水泥砂浆加水重20%的建筑胶镶贴
·4—5厚釉面面砖，白水泥浆擦缝
总厚度
23——24
·白色，贴至吊顶。水泥砂浆打底后增加一道1.5厚FJS高分子防水涂膜
（图纸要求）
办公室
会议室
内墙3
混合砂浆墙面
·18厚1:3:9水泥石灰砂浆，分两次抹灰
·2厚麻刀（或纸筋）石灰面
总厚度
20
白色、亚光
（图纸要求）
涂24
合成树脂乳液内墙涂料
·清理抹灰基层
·满刮腻子一遍
·刷底漆一遍
·乳胶漆两遍

其它
内墙6
水泥砂浆墙面（一）
·15厚1:3水泥砂浆
·5厚1:2水泥砂浆
总厚度
20

地面
楼梯
走廊
配电室
控制室
地19
陶瓷地砖地面
·素土夯实
·80厚C15混凝土
· 素水泥浆结合层一遍
· 20厚1:4干硬性水泥砂浆
· 8—10厚地砖铺实拍平，水泥浆擦缝
总厚度
110
·陶瓷地砖又名地砖或地面陶瓷砖
·地砖规格、品种详见单位工程
·地砖如需离缝铺贴应在单项工程设计中注明，并用1:1水泥砂浆填缝
卫生间
浴室
更衣室
地53
陶瓷地砖防水地面
·素土夯实
·80厚C15混凝土
·50厚C15细石混凝土找坡不小于0.5%，最薄处不小于30
·15厚1:2水泥砂浆找平
·刷基层处理剂一遍
·1.5厚聚氨酯防水涂料，面上撒黄砂，四周沿墙上翻500高
·20厚1:4干硬性水泥砂浆
·8—10厚地砖铺实拍平，水泥浆擦缝或1:1水泥砂浆填缝
总厚度
177
咖啡色防滑地砖，防水层采用1.5厚FJS高分子防水涂膜，卫生间上翻500
（图纸要求）
其它
地1
水泥砂浆地面
·素土夯实
·60厚C15混凝土
·素水泥浆结合层一遍
·20厚1:2水泥砂浆抹面压光
总厚度
80
大于25平米的房间，其面层宜按开间做分格处理，由单项工程设计确定
楼面
楼梯
走廊
办公室
会议室
楼10
陶瓷地砖楼面
·钢筋混凝土楼板
·素水泥结合层一遍
·20厚1:4干硬性水泥砂浆
·8—10厚地砖铺实拍平，水泥砂浆擦缝
总厚度
28——30
自重0.70KN/m³
浅灰色防滑地砖，
800*800*10
（图纸要求）
化验室
楼28
陶瓷地砖防水楼面
·钢筋混凝土楼板
·50厚C15细石混凝土找坡不小于0.5%，最薄处不小于30厚
·15厚1:2水泥砂浆找平
·刷基层处理剂一遍
·1.5厚聚氨酯防水涂料，面撒黄砂，四周沿墙上翻500高
·25厚1:4干硬性水泥砂浆
·8—10厚地砖铺实拍平，水泥浆擦缝或1:1水泥砂浆填缝
总厚度
102
自重2.26 KN/m³
·咖啡色防滑地砖
300*300*10
·防水层采用1.5FJS厚高分子防水涂膜，上翻500
（图纸要求）
除氧间
楼29
水泥砂浆防水楼面
·钢筋混凝土楼板
·50厚C15细石混凝土防水层找坡不小于0.5%，最薄处不小于30厚
·素水泥浆结合层一遍
·20厚1:2水泥砂浆抹面压光
总厚度
80
自重1.61 KN/m³
防水层采用1.5FJS厚高分子防水涂膜，上翻500
（图纸要求）

其它
楼1
水泥砂浆楼面
·钢筋混凝土楼板
·素水泥浆结合层一遍
·20厚1:2水泥砂浆抹面压光
总厚度
20
自重
0.40KN/m³
大于25平米的房间，其面层宜按开间做分格处理，由单项工程设计确定
顶棚
卫生间
浴室
顶18
铝合金龙骨条型板吊顶
·配套金属龙骨
·铝合金条型板
总高度
36—65
自重
0.07KN/m³
白色
（图纸要求）
办公室
会议室
化验室
楼梯
走廊
顶3/
涂24
混合砂浆顶棚
·钢筋混凝土板底面清理干净
·7厚1:1:4水泥石灰砂浆
·5厚1:0.5:3水泥石灰砂浆
·表面喷刷涂料另选
总厚度
12
自重
0.24KN/m³
白色，亚光
（图纸要求）
合成树脂乳液内墙涂料
·清理抹灰基层
·满刮腻子一遍
·刷底漆一遍
·乳胶漆两遍

其它
顶4
水泥砂浆顶棚
·钢筋混凝土板底面清理干净
·7厚1:3水泥砂浆
·5厚1:2水泥砂浆
·表面喷刷涂料另选
总厚度
12
自重
0.24KN/m³
选用于温度大的场所
油漆
木材面
涂6
清漆（二）
·木基层清理、除污、打磨等
·润粉
·刮腻子、磨光
·刷色
·漆片两遍
·清漆两遍

木本色
（图纸要求）
露面管材
涂16
银粉漆
·清理金属面除锈
·防锈漆或红丹一遍
·刮腻子、磨光
·银粉漆两遍

金属面
涂13
调和漆（二）
·清理金属面除锈
·防锈漆或红丹一遍
·刮腻子、磨光
·调和漆两遍

黑色调和漆
（图纸要求）

项目
适用范围
用料做法
厚度
保温层代号
参考指标
屋面
不上人屋面
·保护层：C20细石混凝土，内配Φ4@150*150钢筋网片
·隔离层：干铺无纺聚酯纤维布一层
·保温层：挤塑聚苯乙烯泡沫塑料板（厚度按右表）
·防水层：1.5厚三元乙丙丁基橡胶防水卷材一道，1.5厚FJS高分子防水涂料一道
·找平层：1:3水泥砂浆，砂浆中掺聚丙烯或锦纶-6纤维0.75~0.90 kg/m³
·找坡层：1:8水泥膨胀珍珠岩找2%坡
·结构层：钢筋混凝土屋面板

40

δ

20

最薄处20

厚度δ/传热系数Kmm/【W/(m²·K)】
总厚度
自重
B1
70/0.381
80+δ
1.52+W

钢网架屋面：名称：夹芯板保温屋面
类别：保温芯材1、硬质聚氨酯2、聚苯乙烯3、岩棉
用料做法：≥50mm厚夹芯板；冷弯型钢檩条。保温层：100厚岩棉
