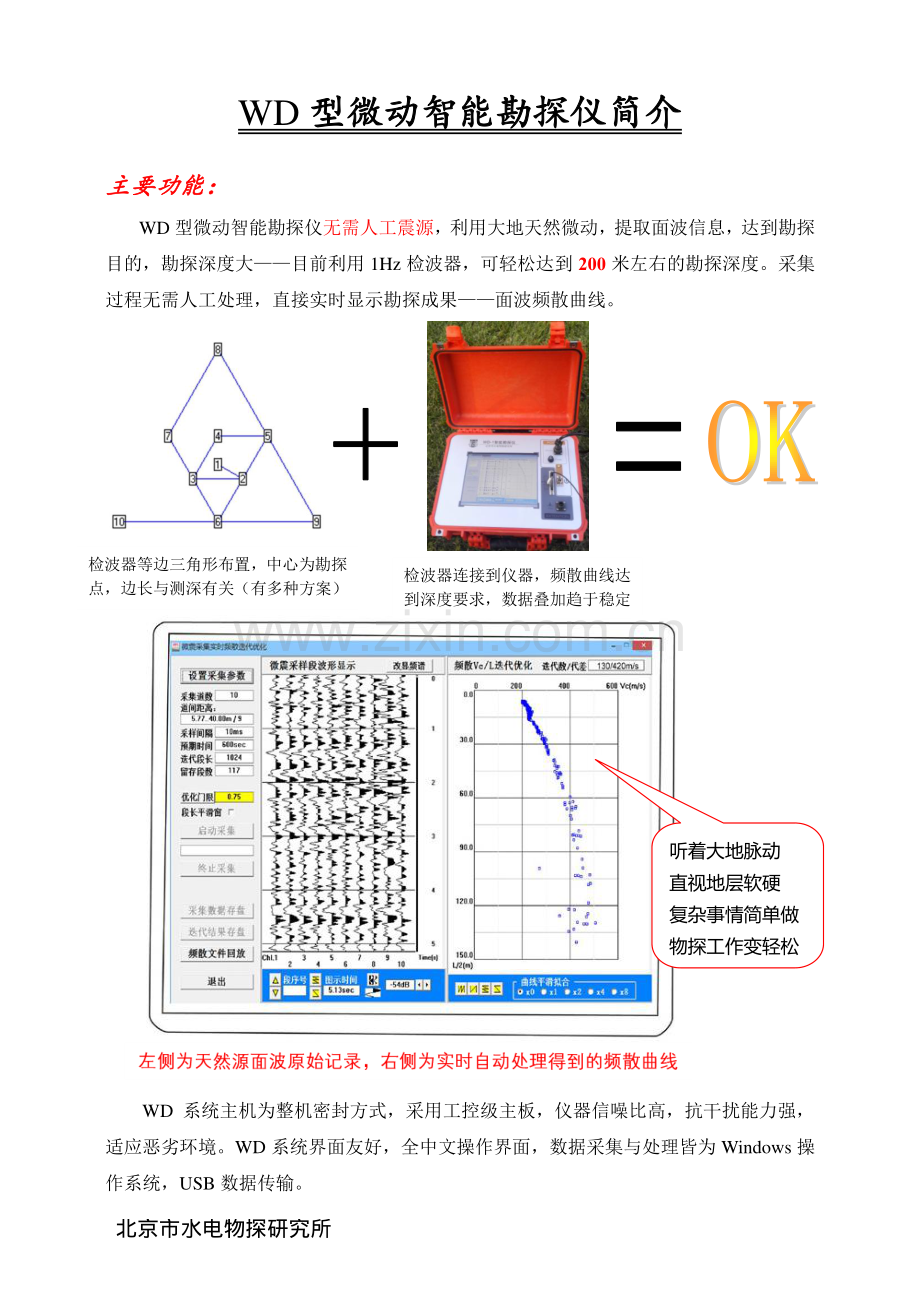

WD 型微动智能勘探仪型微动智能勘探仪简介简介 主要功能：主要功能：WD 型微动智能勘探仪无需人工震源，利用大地天然微动，提取面波信息，达到勘探目的，勘探深度大目前利用 1Hz 检波器，可轻松达到 200 米左右的勘探深度。采集过程无需人工处理，直接实时显示勘探成果面波频散曲线。WD 系统主机为整机密封方式，采用工控级主板，仪器信噪比高，抗干扰能力强，适应恶劣环境。WD 系统界面友好，全中文操作界面，数据采集与处理皆为 Windows 操作系统，USB 数据传输。听着大地脉动 直视地层软硬 复杂事情简单做 物探工作变轻松 检波器连接到仪器，频散曲线达到深度要求，数据叠加趋于稳定 检波器等边三角形布置，中心为勘探点，边长与测深有关（有多种方案）北京市水电物探研究所 地点：福建马尾 采集参数：最大边长 32 米 勘察深度：90 米。左下图为钻孔柱状图和标贯参数，右下图为横波速度曲线图。效果：频散曲线与地层界面及标贯值分布对应良好。北京市水电物探研究所 地点：北京大兴 地层：巨厚卵砾石地层 采集参数：最大边长 80 米 勘察深度：200 米。曲线表现：频散曲线具有明显 高速度特征，可宏 观划分为 6 层。地点：天津城建大学（117 大厦附近）地层：20 米以上，速度低于 200m/s，60 米以下，速度高于 300m/s 采集参数：最大边长 40 米 勘察深度：150 米。曲线表现：频散曲线与孔中横波测井 曲线对应良好。北京市水电物探研究所 采集成果推断地质柱状图 采集地点：北京 测试深度：125m 北京市水电物探研究所
