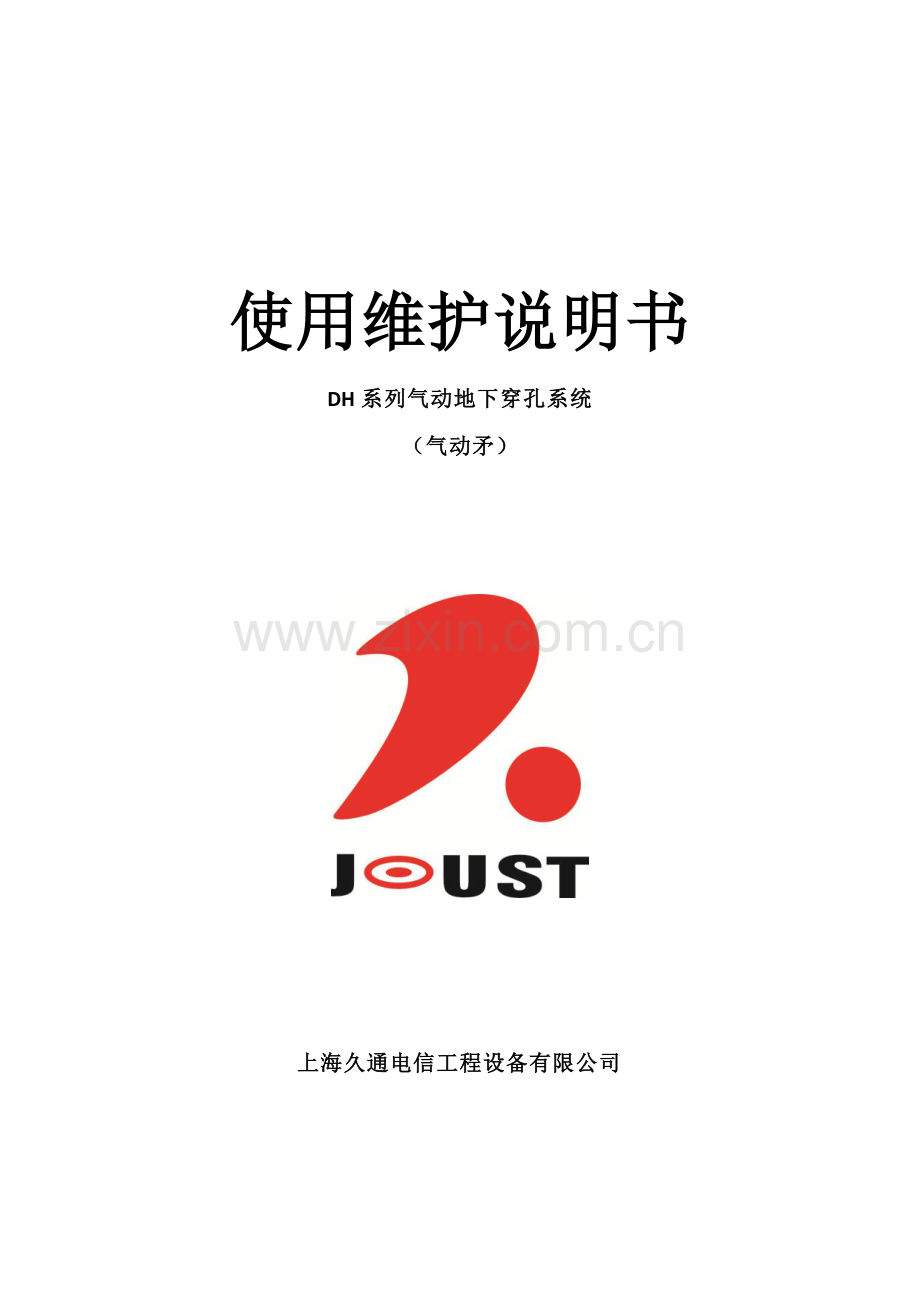

DH系列产品(气动矛)使用维护说明书.pdf

使用维护使用维护说明书说明书 DH 系列系列气动地下穿孔气动地下穿孔系统系统（气动矛（气动矛）上海上海久通电信工程久通电信工程设备设备有限公司有限公司 使用维护说明书 1 1.产品介绍 1.1 DH 系列气动地下穿孔系统的组成及功能1 1.2 DH 系列气动地下穿孔系统的适用范围 5 1.3 DH 系列气动地下穿孔系统的技术参数.5 2.产品使用操作规程 2.1 DH 系列气动地下穿孔系统的组装方法及要求.6 2.2 DH 系列气动地下穿孔系统的施工方法7 2.3 DH 系列气动地下穿孔系统施工时的注意事项.8 3.扩孔器的使用方法及注意事项 3.1 扩孔器的使用方法12 3.2 扩孔器使用时的注意事项.12 4.产品养护操作规程 4.1 气动矛的保养方法13 4.2 润滑液的加注方法及注意事项13 4.3 产品常见故障及处理办法.14 5.附件 5.1 产品装箱单.15 5.2 产品合格证.16 使用维护说明书 2 1.产品介绍 DH 系列气动地下穿孔系统，是继遁勾、顶管之后又一种新型地下穿孔施工机械。它是由上海铁信交通工程设备研究所、上海久通电信工程设备有限公司共同开发的高科技产品。1.11.1 DHDH 穿孔穿孔系统的组成系统的组成及及功能功能 1.1.1 DH 系列气动地下穿孔系统是由气动矛（地下穿孔机）、输气管(3m)、输气管（20m）、瞄准具、调整架、化油器所组成的。1.1.2 气动矛：亦称为气动顶管机或地老鼠，是 DH 系列气动地下穿孔系统中最重要的部件。施工过程中用于实施穿孔作业。注：图中从上至下依次为 70mm、80mm、100mm、125mm 型气动矛 使用维护说明书 3 1.1.3 输气管（3m）：施工过程中用于连接储气罐与化油器。1.1.4 化油器：施工过程中起到开关以及雾化机油的作用。（图：化油器）使用维护说明书 4 1.1.5 输气管（20m）：施工过程中用于连接化油器与气动矛。1.1.6 调整架：施工过程中用于调整穿孔方向及穿孔角度的工具。使用维护说明书 5 1.1.7 瞄准具：施工过程中用于观察穿孔方向及穿孔角度的工具。1.21.2 DHDH 系列系列气动气动穿孔穿孔系统的系统的适用范围适用范围 1.2.1 穿孔直径为：70mm-150mm 1.2.2 最大穿孔长度为：30M（最佳使用距离 20m）1.2.3 最佳工作介质为：含水量适中的自然土层 1.2.4 可用工作介质为：铁路路基、公路路基、自然土层为最佳 1.2.5 不可用的工作介质：含水量极大的土层、地下水位以下土层慎用 使用维护说明书 6 1.3 1.3 DHDH 气动矛气动矛的的技术参数技术参数 型号型号 穿孔直径穿孔直径 （mmmm）长度长度 （mmmm）重量重量 （kgkg）空气空气耗耗量量 （m m/min/min）使用使用压力压力 （MpaMpa）空压机空压机 穿孔穿孔速度速度 （米米/小时小时）DHDH-7070 7070 13136060 2929 1.01.0 0.70.7 WCWC-1.0/71.0/7-A A 1010 DHDH-8080 8080 13138080 3535 1.21.2 0.70.7 WCWC-1.1.6 6/7/7-A A 1010 DHDH-100100 100100-120120 1 1530530 6969 1.61.6 0.70.7 WCWC-1.1.6 6/7/7-A A 1010 DHDH-125125 125125-150150 1 1830830 13135 5 2.62.6 0.70.7 WCWC-2 2.6 6/7/7-A A 1010 使用维护说明书 7 2.产品使用操作规程 DH 系列气动地下穿孔系统使用简单、方便，使用 DH-70、DH-80 等重量较轻的型号时，只需一人便可以轻松完成作业。2.12.1 DHDH 系列系列气动地下穿孔系统气动地下穿孔系统的的组装组装方法及方法及要求要求 2.1.1 将输气管（3m）连接至储气罐，并将输气管螺帽拧紧。2.1.2 将输气管（3m）的另一头连接至化油器进气口，并将输气管螺帽拧紧。（注（注：化油器化油器上上没有阀门的口为进气口没有阀门的口为进气口！）2.1.3 将输气管（20m）连接至化油器出气口，并将输气管螺帽拧紧。2.1.4 将输气管（20m）的另一头连接至气动矛尾部的输气管。2.1.5 DH 系列气动地下穿孔系统组装完成。使用维护说明书 8 2.22.2 DHDH 系列系列气动地下穿孔系统气动地下穿孔系统的施工方法的施工方法 2.2.1 施工开始前，应先在预定穿孔轨迹的两端开挖（长度1.5m、宽度0.6m、深度以达到自然土层为最佳）的作业坑。使用维护说明书 9 2.2.2 将调整架及气动矛放入作业坑，并使用水平尺调整直至水平。使用维护说明书 10 2.2.3 使用瞄准具调整方向直至方向符合预定轨迹。使用维护说明书 11 2.2.4 开启动力设备，直至储气罐内气压达到 0.7-0.8Mpa。2.2.5 快速打开化油器上的阀门，气动矛开始工作。2.32.3 DHDH 系列系列气动地下穿孔系统气动地下穿孔系统施工时的注意事项施工时的注意事项 2.3.1 施工时，应准确掌握地下管道情况，根据实际情况谨慎制定施工方案及穿孔轨迹。2.3.2 如遇到气动矛不可逾越的障碍物时（表现为：15-20 分钟不前进）可用力向左旋转气动矛后的输气管开启倒退功能，穿孔机会按照进入的轨迹自动退出。2.3.3 气动矛退出后，关闭开关（化油器上的阀门），然后向左转动输气管使其自动退回前进档位即可。2.3.4 施工过程中如发现化油器不能出油（表现为：气动矛尾部没有油雾喷出），应立即关停设备，否则将造成气动矛严重损坏！2.3.5 气动矛的倒退功能是在遇到障碍物等特殊情况使用，经常或长期使用将严重影响它的使用寿命。2.3.6 施工完成后应将输气管各接头的防尘盖盖好，如不慎将碎石、尘土等杂质落入输气管或气动矛内部，将影响其使用寿命。2.3.7 搬运气动矛时，禁止拉、扯其尾部的输气管，应使用相配套的搬运工具。使用维护说明书 12 3.扩孔器的使用 扩孔器是用于将原有孔道扩大的工具，在土层环境允许的情况下，首先使用气动矛完成穿越，然后才能进行扩孔穿孔。3.13.1 扩孔器扩孔器的的使用使用方法方法 3.1.1 将扩孔器从气动矛头部套入。3.1.2 将安装好扩孔器的气动矛放上调整架，使其对准已穿越的孔。从原先的穿孔中对穿一根钢丝绳，并将其固定在气动矛头部的圆孔中。3.1.3 打开化油器阀门，使气动矛正常工作，同时在另一个工作坑内使用紧绳器牵引直至穿越完成。3.23.2 扩孔器扩孔器使用时的注意事项使用时的注意事项 3.2.1 扩孔器应在环境允许的情况下使用。3.2.2 禁止在未完成第一次穿孔的情况下，使用扩孔器。3.2.3 禁止在不使用紧绳器牵引的情况下扩孔作业。3.2.4 在使用扩孔器扩孔作业时使用倒退功能，扩孔器将有可能丢失。使用维护说明书 13 4.产品养护操作规程 4.14.1 气动矛气动矛的保养方法的保养方法 4.1.1 在气动矛的尾管（或 20m 输气管）内灌入（50-100ML）柴油，启动动 5-10 分钟以便清除其内部污垢、杂质。4.1.2 暂不施工时，应先灌入柴油清洗，然后向气动矛尾管内灌入（50-100ML）机油，起动 1-2 分钟即可。4.1.3 气动矛的保养及日常维护工作应安排专人负责。4.1.4 任何情况下不得擅自拆卸气动矛，如违反将造成设备报废！4.24.2 润滑液润滑液的加注方法的加注方法及及注意事项注意事项 4.2.1 将化油器上的加油盖打开。4.2.2 注入润滑液，达到化油器储量的 70%-80%即可。4.2.3 日常作业时，化油器内润滑液储量应不低于油窗量程的 1/3。（图：油窗量程的 1/3）4.2.4 当储气罐内有压力时，禁止给化油器加注润滑液！4.2.5 润滑液可选用汽机油，并确保不含有其它杂质。使用维护说明书 14 4.34.3 产品产品常见常见故障故障及处理办法及处理办法 根据本公司多年的施工经验及对产品特性的了解，列出常见问题及处理方法，详细如下：故障故障现象现象 故障故障原因原因 处理处理方法方法 无法启动 1.较长时间未使用或保养 2.化油器上阀门漏气（关不死）3.化油器不能正常出油 1.加入适量柴油后再次启动 2.更换阀门 3.进厂维修 作业时输气管强烈抖动 进入无法施工区域（可能是碎石层）使用倒退功能推出 作业时自动倒退 进入塌孔区域（烂泥层、全沙层）使用倒退功能推出 化油器油窗漏油 油窗破裂 更换油窗或使用闷头封死 冲击头部松动 紧固螺母松动 拧紧螺母或进厂维修 尾盖松动 尾盖螺母松动 拧紧螺母或进厂维修 使用维护说明书 15 5.附件 5.1 产品装箱单 产品装箱单 名称名称 单位单位 数量数量 核验核验 气动矛 台 1 输气管（3M）根 1 输气管（20M）根 1 化油器 只 1 调整架 个 1 瞄准具 个 1 水平尺 个 1 扳手 把 2 装箱人装箱人 核验核验 使用维护说明书 16 5.2 产品合格证 产品合格证 合同合同编号：编号：产品产品名称：名称：产品编号产品编号：产品产品型号：型号：经检验该产品主要零件的机械性能、尺寸公差、形位公差及配合精度符合图纸及技术状态的规定，测试运行综合检验符合技术标准。经检验本产品属于合格产品，准予出厂！本产品自出厂之日起给予免费保修，保修时间一年！检验部门（章）检验合格（章）检验员：出厂日期：
