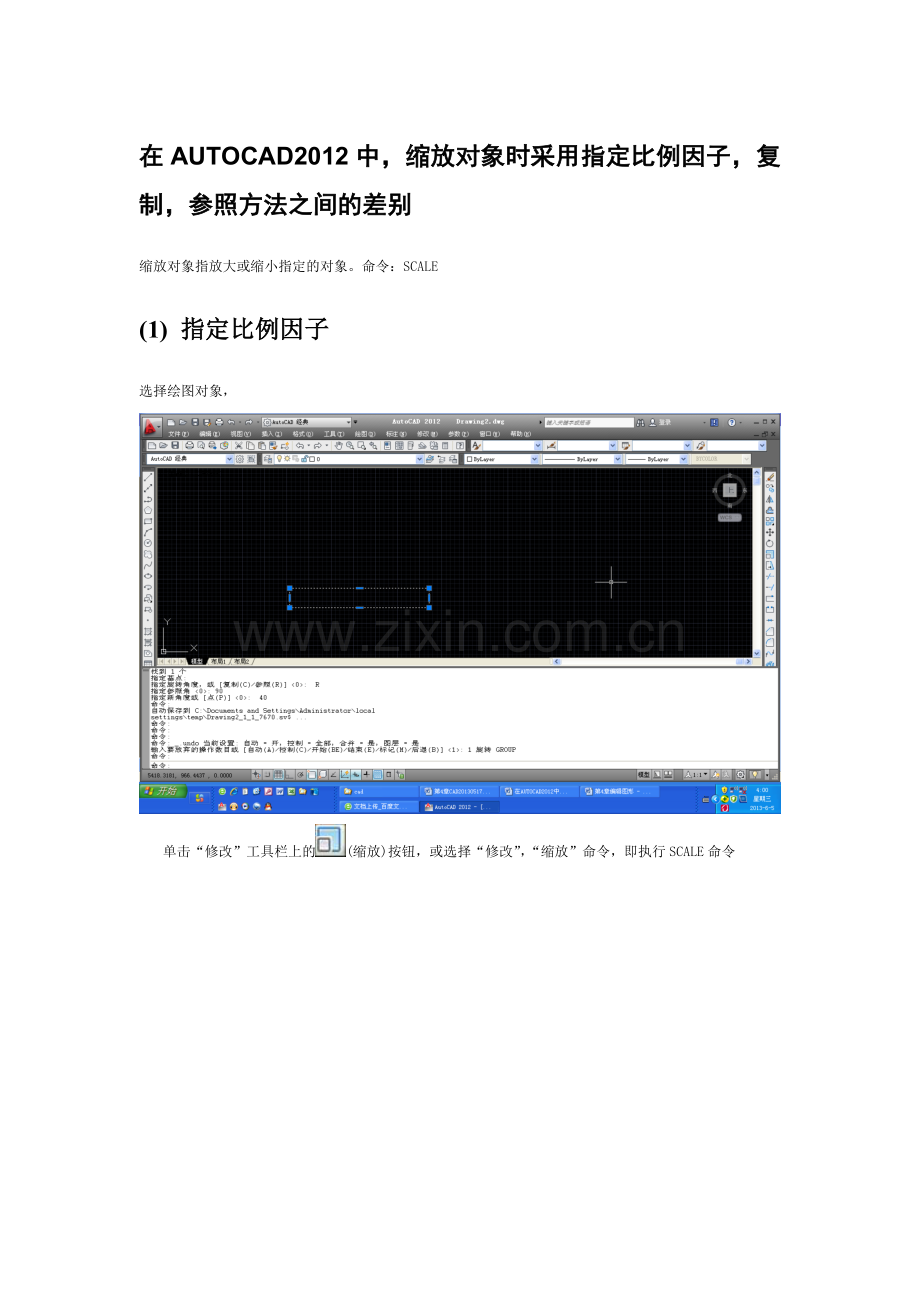

在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别.doc

在AUTOCAD2012中，缩放对象时采用指定比例因子，复制，参照方法之间的差别
缩放对象指放大或缩小指定的对象。命令：SCALE
(1) 指定比例因子
选择绘图对象，

单击“修改”工具栏上的(缩放)按钮，或选择“修改”，“缩放”命令，即执行SCALE命令

指定基点:(确定基点位置)：（在绘图区域中单击）

指定比例因子或 [复制(C)/参照(R)]: 0.4(0<比例因子<1时,缩小对象) 按Enter键或Space键，AutoCAD将所选择对象根据该比例因子相对于基点缩放，即比原来缩小到40%

如果输入4，则比例因子>1时，放大对象。

命令行提示结果
命令: _scale 找到 1 个
指定基点:
指定比例因子或 [复制(C)/参照(R)]: 0.4缩小对象
命令: _scale 找到 1 个（重新选择）
指定基点:
指定比例因子或 [复制(C)/参照(R)]: 4放大对象
(2) 复制(C)
创建出缩小或放大的对象后仍保留原对象。执行该选项后，根据提示指定缩放比例因子即可。
选择绘图对象，

单击“修改”工具栏上的(缩放)按钮，或选择“修改”，“缩放”命令，即执行SCALE命令

指定基点:(确定基点位置)：（在绘图区域中单击）

指定比例因子或 [复制(C)/参照(R)]:C（在命令行中输入C，选择复制）

指定比例因子或 [复制(C)/参照(R)]: 0.4 (输入0.4，0<比例因子<1时,缩小对象) 按Enter键或Space键，AutoCAD将所选择对象根据该比例因子相对于基点缩放，即比原来缩小到40%,并保留原图形)

如果输入4，则比例因子>1时，放大对象。

命令行提示结果
命令: _scale 找到 1 个
指定基点:(在绘图区域中单击)
指定比例因子或 [复制(C)/参照(R)]: C
缩放一组选定对象。
指定比例因子或 [复制(C)/参照(R)]: 0.4缩小对象
命令: _scale 找到 1 个(重新选择绘图对象)
指定基点:
指定比例因子或 [复制(C)/参照(R)]: c
缩放一组选定对象。
指定比例因子或 [复制(C)/参照(R)]: 4放大对象
(3) 参照(R)
将对象按参照方式缩放。
选择绘图对象，

单击“修改”工具栏上的(缩放)按钮，或选择“修改”，“缩放”命令，即执行SCALE命令

指定基点:(确定基点位置)：（在绘图区域中单击）

指定比例因子或 [复制(C)/参照(R)]:R（在命令行中输入R，选择参照）

指定参照长度:(输入参照长度的值):200(输入4)

指定新的长度或 [点(P)]:400, 执行结果：AutoCAD根据参照长度200与新长度的值400自动计算比例因子(比例因子 = 400新长度值 ÷200 参照长度值=2放大对象)，并进行对应的缩放。

命令行提示结果
命令: _scale 找到 1 个
指定基点:
指定比例因子或 [复制(C)/参照(R)]: r
指定参照长度 <1.0000>: 200
指定新的长度或 [点(P)] <1.0000>: 400
