容积式流量计的误差分析
容积式流量计是利用机械测量元件，把流经测量仪表内的流体分离，为单个的固定容积部分连续不断的排除，而后通过计数单位时间内或某一时间间隔内经仪表排出的流体固定容积V的数目来实现计量的。其种类很多，按其测量元件形式和测量方式可分为椭圆齿轮式、腰轮式、刮板式，旋转活塞式、往复活塞式等。下面简要讲述一下容积式流量计的误差分析：
容积式流量计在保证机加工准确度和装配符合有关技术要求的前提下，其固有误差的产生原因主要有两个因素，一是测量元件（活塞）和壳体内腔形成的计量室存在缝隙，导致流体从缝隙处漏过未加计量（滑流量）而产生的测量误差，其二是测量元件转速-流量信号传递输出失真，引起的测量误差。
由于容积式流量计结构形式和机加工技术的限制，测量元件与壳体内腔构成的计量室不可能做到严格密封，否则将会出现测量元件的卡死，使流量计无法工作的现象，故计量室与测量元件间存在间隙是必然的，此间隙有纵向的和横向的间隙，每种间隙对于流量计的性能点的影响稍有不同，究其原因，还在于：有间歇的存在，就会导致流体从间隙漏过而未经计量的滑流量存在，滑流量是容积式流量计产生固有误差的最主要因素，滑流量除与测量元件和计量室的间隙有关外，还与流体的密度、粘度等参数有关。
容积式流量计的输出流量信号，是通过测量元件的转速经一套机械变速齿轮按一定的比例传到表头（指示机构）而实现流量显示的，在转速-流量信号的传递过程中，不可避免的存在信号失真，从而引起流量测量误差，但这部分的误差分量相比之下很小、其大小可用下式求出

E0=

K=

式中：

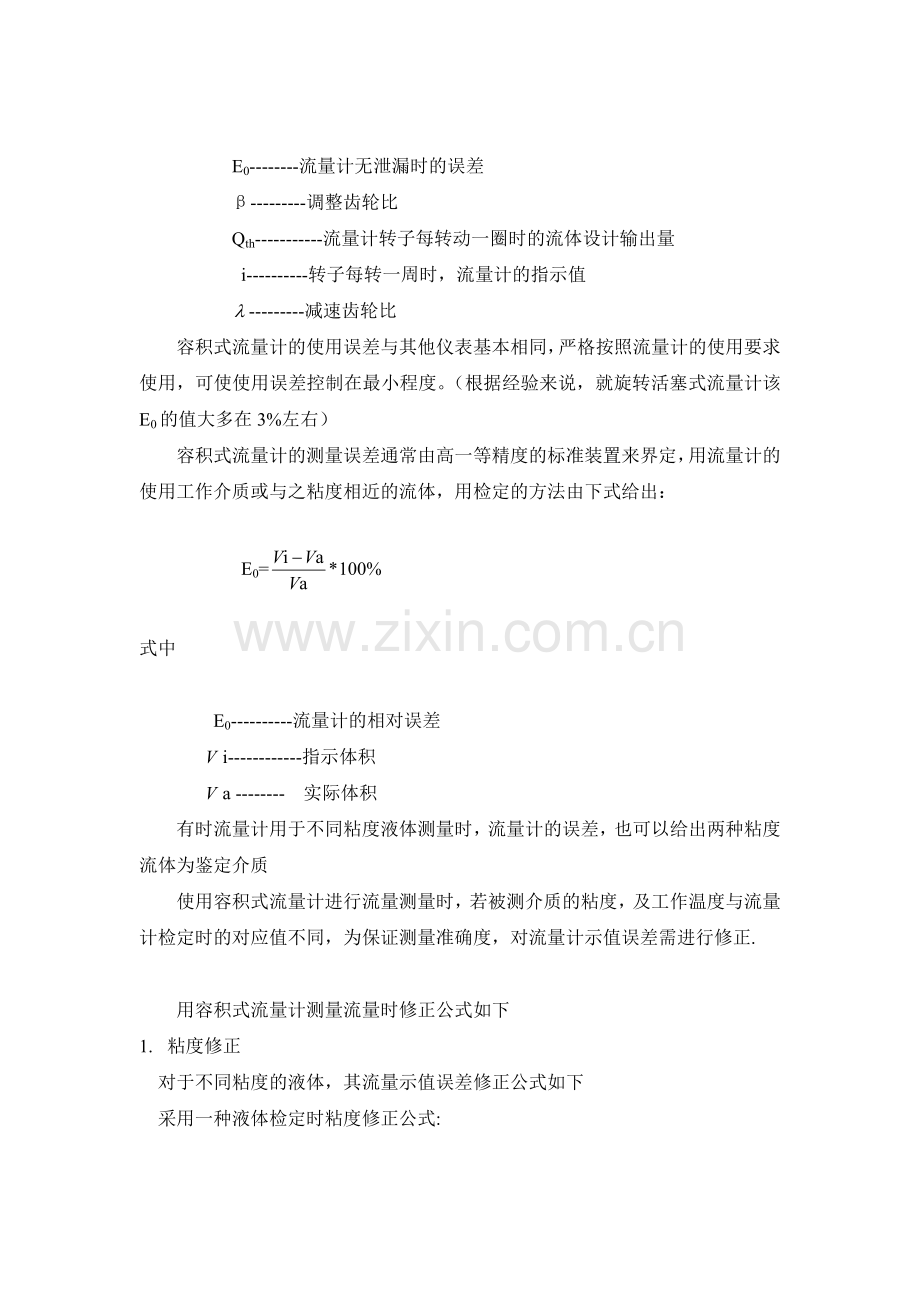

E0--------流量计无泄漏时的误差
β---------调整齿轮比
Qth-----------流量计转子每转动一圈时的流体设计输出量
i----------转子每转一周时，流量计的指示值
---------减速齿轮比
容积式流量计的使用误差与其他仪表基本相同，严格按照流量计的使用要求使用，可使使用误差控制在最小程度。（根据经验来说，就旋转活塞式流量计该 E0的值大多在3%左右）
容积式流量计的测量误差通常由高一等精度的标准装置来界定，用流量计的使用工作介质或与之粘度相近的流体，用检定的方法由下式给出：

E0=

式中

E0----------流量计的相对误差
i------------指示体积
a -------- 实际体积
有时流量计用于不同粘度液体测量时，流量计的误差，也可以给出两种粘度流体为鉴定介质
使用容积式流量计进行流量测量时，若被测介质的粘度，及工作温度与流量计检定时的对应值不同，为保证测量准确度，对流量计示值误差需进行修正.

用容积式流量计测量流量时修正公式如下
1. 粘度修正
对于不同粘度的液体，其流量示值误差修正公式如下
采用一种液体检定时粘度修正公式:

E=E0-(E0-E1)

式中

E---------------粘度为 的被测液体的误差
E0------------无泄漏时的误差
1--------------------检定液体的粘度
--------------被测液体的粘度
采用两种液体检定时粘度修正公式

E=E1+(E2-E1)

式中

E------------粘度为 的被测液体的误差
E1------------粘度为 的检定的误差
E2------------粘度为 的检定的误差
------------被测液体的粘度
1 , 2------------分别为两种检定液体的粘度
2. 温度修正
在高准确度计量的场合，当被测液体的温度和检定液体的温度不一致时，由于热膨胀而引起误差（假定液体的粘度基本恒定）修正公式为

E=E1-K(T-T1)

式中
E---------被测液体温度为T时的误差
E1----------检定液体温度为T1时额误差
T------------被测液体的温度
T1---------检定液体的温度
K-------------壳体材料的温度修正系数
上述几点只是本人在工作当中的遇到的一些问题，浅述几点，抛砖引玉，供大家参考。
