HD系列机器一直都是有色差分量或普通的复合信号视频输出功能的，但总是有些人因为看不懂说明书上讲的连接方法，又苦于没有一张连接图，所以不是说连上以后颜色不对，就是说没有声音。所以特发此贴，给连接电视有困难的机友解惑。

      首先，我们来了解一下随机的两条线：

下载 (63.31 KB)
2009-3-11 09:11

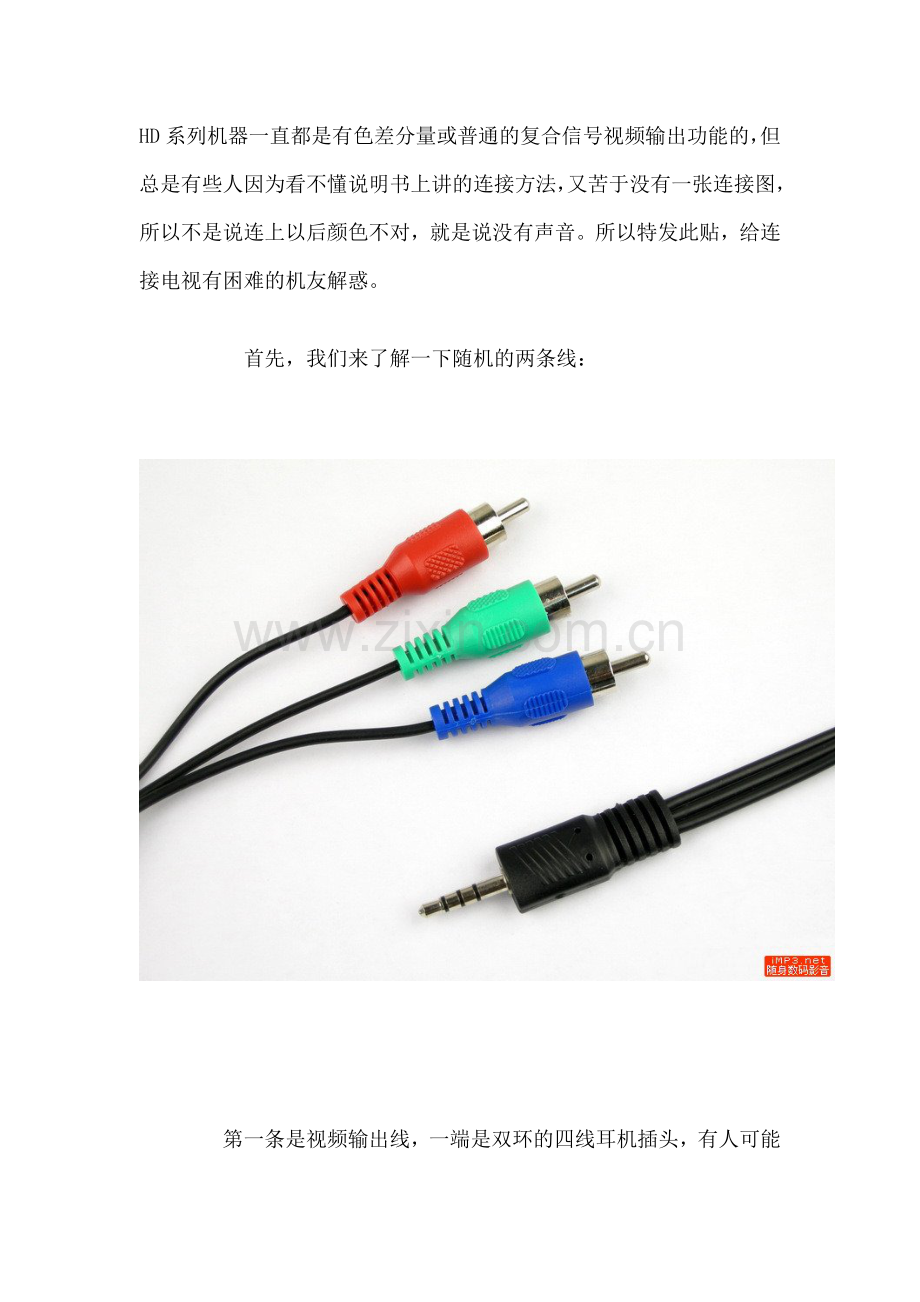

     第一条是视频输出线，一端是双环的四线耳机插头，有人可能会觉得它比较长，不过没关系，放心将它插到底，不会捅坏机器的，只是别插错了口，一定要插在标为TVOUT(V3000HD)或HDTV(V6000HD系列)这个口上，否则就有可能插坏耳机口里边的器件了。另一头是红绿蓝三色的莲花插头，用于连接电视。有色差分量输出和普通的复合信号输出方式两种，但两种方式使用的都是同一条线，只是用法不同，请参见后边的介绍。

下载 (57.78 KB)
2009-3-11 09:11

     第二条是音频输出线，一头是标准单环的立体声耳机头，另一端是一白一红两个莲花插头，白的是音频左声道，红的是音频右声道，跟电脑插有源音箱的线是一样的。如果使用电视作为音频输出一定要插上这两个插头，不然就没有声音了。当然如果你有家庭影院，使用单纯的功放来输出声音，就要把这两个头插到功放的输入上了，注意不是5.1的，是2.0的，如果功放是环绕的，只插主左(FL)和主右(FR)即可。或是怕吵到人也可以启用HD上的FM音频发射功能(V3000HD需要V4.0固件支持此功能)，用一个FM收音机来听伴音，只是注意这个时间一定要给HD插上耳机或音频线，不然就没有天线，无法发射了。

下载 (96.97 KB)
2009-3-11 09:11

连接方法

     上图为以使用电视机的声音输出为例的连接方法，HD系列机器这一端的接法是一样的，由于3000和6000系列的插头位置有所不同，请注意区分。左侧图为色头分量的连接方法，共需要连接5条线，右侧图为复合信号的连接方法(此方法适合于老式的只有白红黄三个插座的电视机)，注意绿头插到黄插座上，共连接3条线，红蓝线空着不要插，当心不要让它与互相或对金属物短路。使用左边的色差方式时，要在小机视频输出方式中选择色差输出(部分旧固件中显示为“高清输出”)；使用右边的复合信号连接方式时，在小机的视频输出选项中选成普通输出即可。

      如果发现显示的画面是黑白的，请检查线是否按图中的对应关系插好，并查看小机上的视频输出设置是否与当前的连接方式相符，一般来说，只要连接和设置都正确就应该有彩色了，除非你的电视机是纯NTSC制的，有不兼容彩色解码的可能，在中国这种事情是很少见的。
