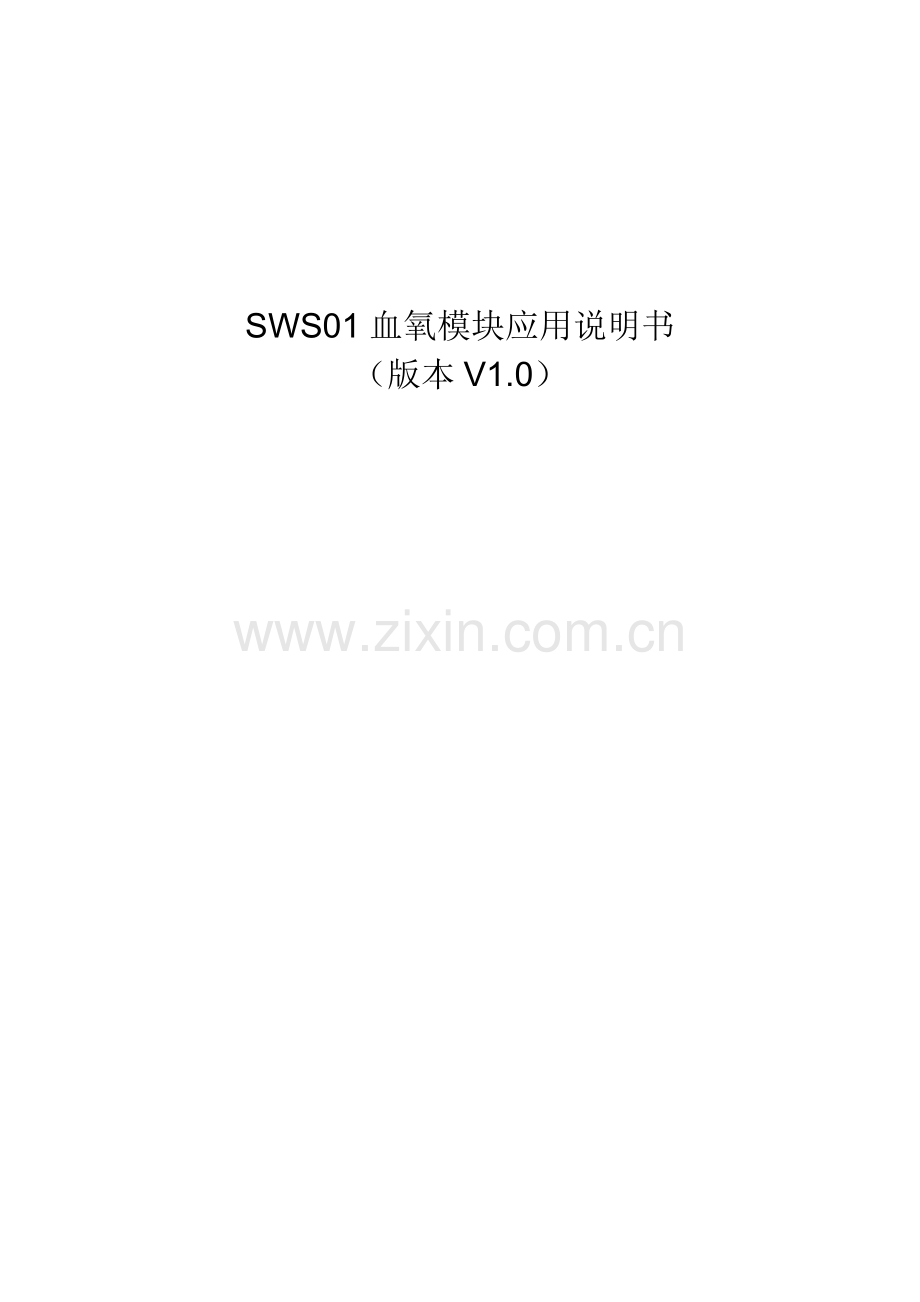

SWS01血氧模块应用说明书
（版本V1.0）

血氧饱和度（SpO2）测量模块

特点：
l 完全参考进口BCI血氧板制造
l 能够快速、准确地测量血氧饱和度和脉率
l 加强了抗弱灌注性能，采用血氧模拟仪测试，最低可测到0.15%
l 采取屏蔽措施抗高频干扰，读数极为稳定，满足ICU，CCU和麻醉手术应用
l 进行了大量与血气分析仪的临床对比试验，测量精度远高于同类产品
l 符合FDA和CE要求的电气安全设计
l 适用于成人、小儿、新生儿
l 单电源5V工作，低功耗设计
l 可以显示体积描记波和脉搏强度
l 简单的串口连接，易于集成
l 通讯协议与BCI的通讯协议完全兼容

1. 功能
1.1 计算结果
计算得到血氧饱和度、脉率。
1.2 测量单位
血氧饱和度 ％
脉率 BPM
1.3 串口通讯
RS232口，TTL电平，4800 波特率
1.4 自检
提供CPU系统及A/D自检功能

2. 性能指标
2.1 测量范围
血氧饱和度 0 -100%
脉 率 25 ~ 300次/分
2.2 分辨率： 血氧饱和度 1％
脉率 1BPM
2.3 测量精度
血氧饱和度 1% （50-100%）
50%以下未定义
脉率 1% （25-300BPM，非心率失常状态）

3. 机械特性
3.1 长度： 101mm
宽度： 68mm
高度： 18mm
3.2 重量： 48g
3.3 装配：
在模块的四周有5个装配孔 。

3.4 连接：

J1为9孔标准梯形接口，用于与传感器连接，引脚定义如下：
PIN1： GND
PIN2： IR LED 正极（RED LED负极）
PIN3： RED LED 正极（IR LED负极）
PIN4： GND
PIN5： PD 正极
PIN6： GND
PIN7： GND
PIN8： 未定义
PIN9： PD负极
P1为两针插座，用于给模块供电。引脚定义如下：
PIN1（外侧）： GND
PIN2（内侧）： ＋5V
J3为通讯接口，内侧为RXD，外侧为TXD。

4. 电气特性
输入电压： 5V DC ± 10 %
静态电流： <120mA
测量中电流： <140mA

5. 可选附件
BCI兼容成人指夹探头
BCI兼容耳夹探头

6. 环境说明
6.1 温度
工作：0 ~ 45 摄氏度
储藏：-20-55摄氏度
6.2 湿度范围
工作：30~95%
储藏：10~100%
6.3 工作海拔高度
-500-5000米
6.4 使用寿命
主板10年，探头3年。

7. 满足下列标准
EN865 脉搏血氧计专用要求
EN60601-1 医用电子设备通用安全要求
EN60601-1-4 可编程医疗电子系统通用安全要求
EN30993 医疗仪器生物学评估

8 . 串口通讯协议
8.1串口通讯设置：
数据格式：
起始位 + 8 位数据位 + 1位停止位， 奇校验；
波特率：
4800 baud

8.2 模块向上位机发送的数据：
发送数据：5字节格式，每秒钟60个包，第7位为同步位。

字节
位
数据意义
1
0～3
信号强度(0～8)，表示脉搏搏动的强度
4
1＝搜索时间太长，0=OK
5
1＝血氧饱和度下降，0=OK
6
1＝脉搏声音指示
7
同步位，为1
2
0～6
体积描记图(表示脉搏波形)
7
同步位，为0
3
0～3
棒图(表示脉搏跳动情况)
4
1＝探头有错误，0=OK
5
1＝搜索脉搏，0=OK
6
脉率第7位
7
同步位，为0
4
0～6
脉率(前6位)
7
同步位，为0
5
0～6
血氧饱和度
7
同步位，为0

8.3上位机到模块的命令：
单字节命令（大写字母ASCII码），第7位为同步位0。

命令
功能
A
使体积描记图的比例和偏移与当前样本一致
B
设置血氧饱和度为4次平均，脉率为8秒钟平均
C
设置血氧饱和度为8次平均，脉率为8秒钟平均
D
设置血氧为16次平均，脉率为16秒平均
E
使本模块向上位机发送当前软件的版本号
F
设置血氧为16次平均，脉率为8秒平均
G
禁止体积描记波的自动调节

血氧模块检测报告
1、人体检测
a、 手指插入探头到血氧数据检测完成：约10秒
b、 手指拔出探头到血氧数据消失：约5秒（波形指示约1秒）
c、 探头检测：无
d、 波形：自动幅度调节
2、准确度和弱灌注检测（采用美国Clinical Dynamics公司生产的SmartSat血氧饱和度模拟仪，序列号为SS03951612，校准有效期至2005年7月。模拟仪精度为0.5%，R曲线选择为BCI曲线。准确度测试时心率选择80BPM，脉搏强度选择2.5%）

准确度测试实验结果(没有出现误差)：
模拟仪设置(血氧/脉搏)
模块实测(血氧/脉搏)
100/80
100/80
99/80
99/80
98/80
98/80
97/80
97/80
96/80
96/80
95/80
95/80
94/80
94/80
93/80
93/80
92/80
92/80
91/80
91/80
90/80
90/80
85/80
85/80
80/80
80/80
75/80
75/80
70/80
70/80
65/80
65/80
60/80
60/80
55/80
55/80
50/80
50/80

弱灌注测试（采用95％血氧值，脉率80）：
模拟仪设置(血氧/脉率/脉搏强度)
模块实测(血氧/脉率)
95/80/2.50%
95/80
95/80/2.00%
95/80
95/80/1.50%
95/80
95/80/1.00%
95/80
95/80/0.90%
95/80
95/80/0.80%
95/80
95/80/0.70%
95/80
95/80/0.60%
95/80
95/80/0.50%
95,96/80
95/80/0.45%
95,96/80
95/80/0.40%
95,96/80
95/80/0.35%
95,96/80
95/80/0.30%
95,96/80
95/80/0.25%
95,96/80
95/80/0.20%
95,96/80
95/80/0.15%
94,95/80
95/80/0.10%
无法测到
以上抗弱灌注能力远超过国内其余血氧模块。
