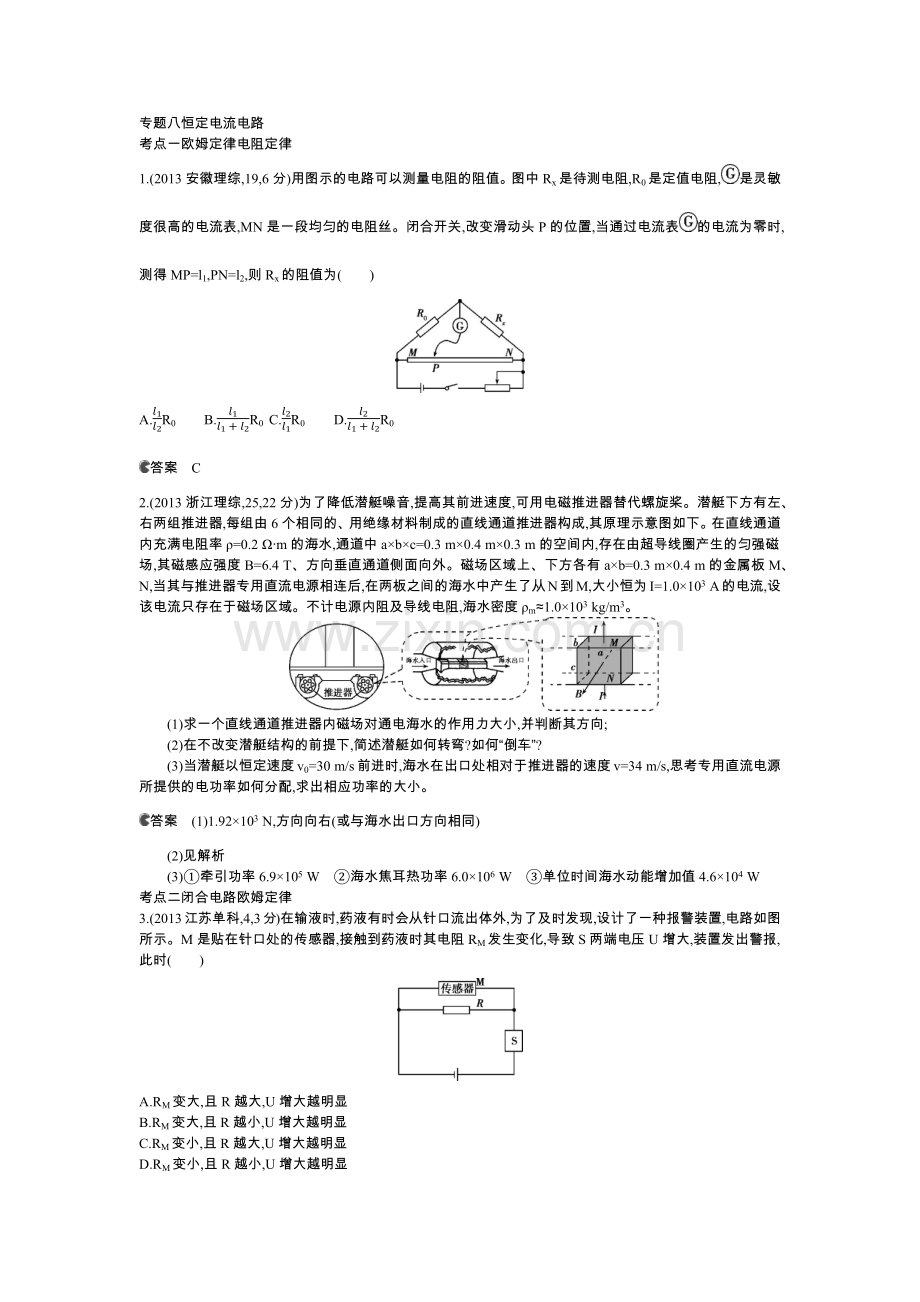

专题八恒定电流电路
考点一欧姆定律电阻定律
1.(2013安徽理综,19,6分)用图示的电路可以测量电阻的阻值。图中Rx是待测电阻,R0是定值电阻,是灵敏度很高的电流表,MN是一段均匀的电阻丝。闭合开关,改变滑动头P的位置,当通过电流表的电流为零时,测得MP=l1,PN=l2,则Rx的阻值为(　　)

A.l1l2R0 B.l1l1+l2R0 C.l2l1R0 D.l2l1+l2R0
答案　C
2.(2013浙江理综,25,22分)为了降低潜艇噪音,提高其前进速度,可用电磁推进器替代螺旋桨。潜艇下方有左、右两组推进器,每组由6个相同的、用绝缘材料制成的直线通道推进器构成,其原理示意图如下。在直线通道内充满电阻率ρ=0.2 Ω·m的海水,通道中a×b×c=0.3 m×0.4 m×0.3 m的空间内,存在由超导线圈产生的匀强磁场,其磁感应强度B=6.4 T、方向垂直通道侧面向外。磁场区域上、下方各有a×b=0.3 m×0.4 m的金属板M、N,当其与推进器专用直流电源相连后,在两板之间的海水中产生了从N到M,大小恒为I=1.0×103 A的电流,设该电流只存在于磁场区域。不计电源内阻及导线电阻,海水密度ρm≈1.0×103 kg/m3。

(1)求一个直线通道推进器内磁场对通电海水的作用力大小,并判断其方向;
(2)在不改变潜艇结构的前提下,简述潜艇如何转弯?如何“倒车”?
(3)当潜艇以恒定速度v0=30 m/s前进时,海水在出口处相对于推进器的速度v=34 m/s,思考专用直流电源所提供的电功率如何分配,求出相应功率的大小。
答案　(1)1.92×103 N,方向向右(或与海水出口方向相同)
(2)见解析
(3)①牵引功率6.9×105 W　②海水焦耳热功率6.0×106 W　③单位时间海水动能增加值4.6×104 W
考点二闭合电路欧姆定律
3.(2013江苏单科,4,3分)在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图所示。M是贴在针口处的传感器,接触到药液时其电阻RM发生变化,导致S两端电压U增大,装置发出警报,此时(　　)

A.RM变大,且R越大,U增大越明显
B.RM变大,且R越小,U增大越明显
C.RM变小,且R越大,U增大越明显
D.RM变小,且R越小,U增大越明显
答案　C
