建筑制图练习卷答案.docx

建筑制图与视图
一、 单项选择题
1、 （ B ）的V面投影反映实长及对另两投影面的真实倾角。 A. 水平线 B. 正平线 C. 侧平线
2、 标高符号三角形的尖端不能向（ C ）指。 A. 上 B. 下 C. 左
3、 标高符号三角形的尖端不能向（ C ）指。 A. 上 B. 下 C. 左
4、 标注尺寸时，（ B ）应与被标注长度平行。 A. 尺寸界线 B. 尺寸线 C. 尺寸起止符号
5、 垂直于H面的直线叫做（ C ）。 A. 垂直线 B. 水垂线 C. 铅垂线
6、 垂直于H面的直线叫做（ C ）。 A. 垂直线 B. 水垂线 C. 铅垂线
7、 垂直于V面的直线叫做（ B ）。 A. 侧垂线 B. 正垂线 C. 铅垂线
8、 垂直于W面的直线叫做（ A ）。 A. 侧垂线 B. 正垂线 C. 铅垂线
9、 垂直于W面的直线叫做（ A ）。 A. 侧垂线 B. 正垂线 C. 铅垂线
10、 单点长划线的首末两端应该是（ A ）。 A. 线段 B. 点 C. 空格
11、 点的H面投影到X轴的距离与W面的投影到Z轴的距离（ B ）。 A. 不等 B. 相等 C. 无关
12、 点的Y坐标反映其到（ A ）面的距离。 A. H B. V C. W
13、 点的Z坐标反映其到（ A ）面的距离。 A. H B. V C. W
14、 点的投影在任何情况下都是（ A ）。 A. 点 B. 直线 C. 平面
15、 对称构配件采用对称省略画法时，该对称构配件的尺寸线应（ B ）超过对称符号。 A. 不 B. 略 C. 大幅度
16、 仿宋字的大小用字号来表示，字的号数为字的（ C ）。 A. 宽度 B. 斜度 C. 高度
17、 仿宋字字格的高宽比例通常为（ B ）。 A. 1:1 B. 3:2 C. 2:3
18、 可以直接利用图样现成的轮廓线来替代的是（ B ）。 A. 尺寸线 B. 尺寸界 C. 尺寸起止符号
19、 两铅垂面（ C ）相互平行。 A. 必定 B. 一定不能 C. 不一定
20、 判别两侧垂面是否平行，只需检查： A. H投影 B. V投影 C. W投影
21、 判别两侧垂面是否平行，只需检查它们的（ C ）是否相互平行。 A. H投影 B. V投影 C. W投影
22、 判别两侧垂面是否平行，只需检查它们的（ C ）是否相互平行。 A. H投影 B. V投影 C. W投影
23、 判别两铅垂面是否平行，只需检查： A. H投影 B. V投影 C. W投影
24、 判别两正垂面是否平行，只需检查： A. H投影 B. V投影 C. W投影
25、 判断W面上的重影点可见性的有效坐标值为： A. X B. Y C. Z
26、 判断二直线相交或者相叉的依据是： A. 投影的交点 B. 投影是否相交 C. 投影是否平行
27、 平面截割圆锥，若截平面垂直于圆锥轴线，截交线为（ B ）。 A. 三角形 B. 圆 C. 椭圆
28、 平面截割圆锥，若截平面平行于圆锥的两条素线，截交线为： A. 椭圆 B. 抛物线 C. 双曲线

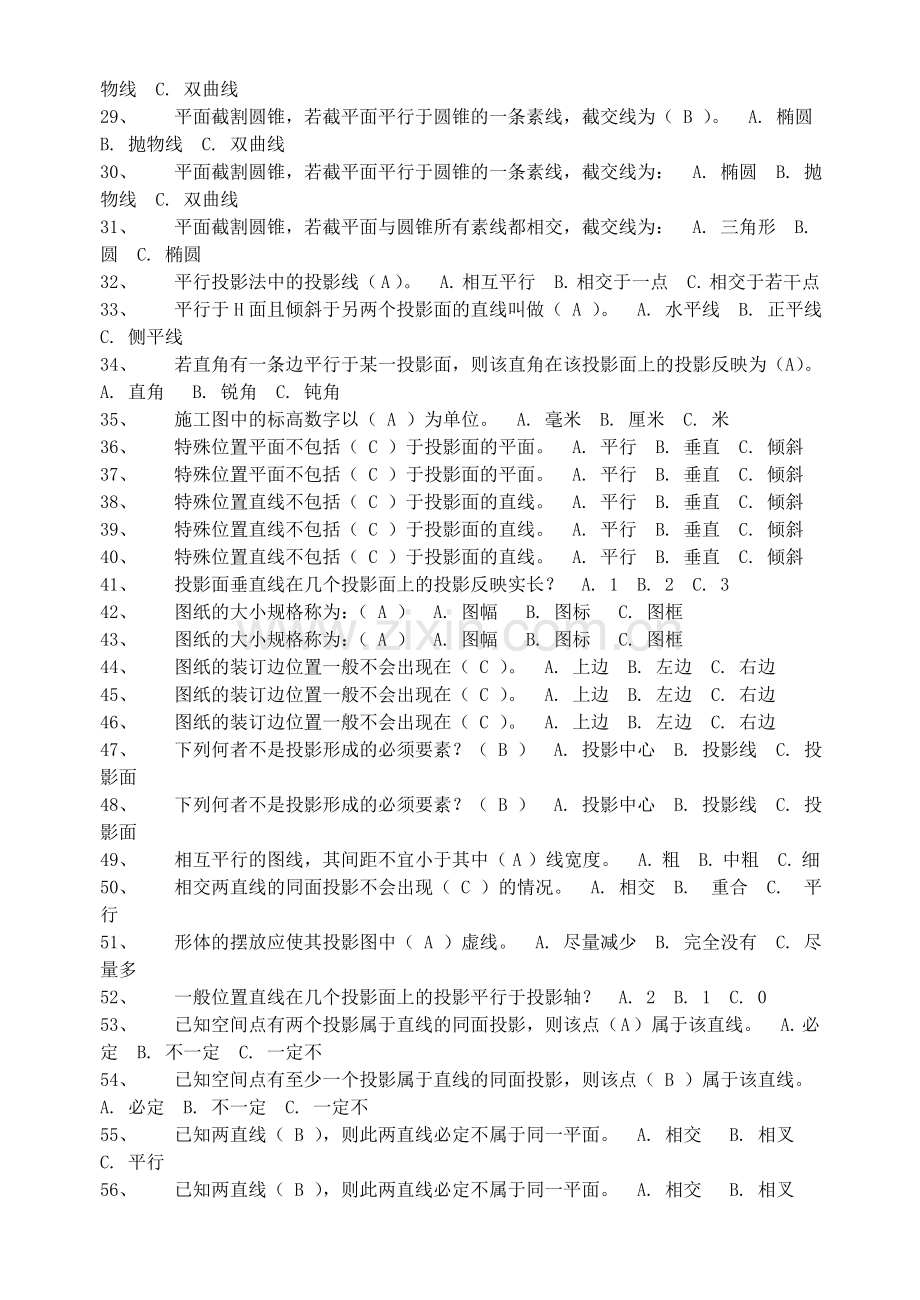

29、 平面截割圆锥，若截平面平行于圆锥的一条素线，截交线为（ B ）。 A. 椭圆 B. 抛物线 C. 双曲线
30、 平面截割圆锥，若截平面平行于圆锥的一条素线，截交线为： A. 椭圆 B. 抛物线 C. 双曲线
31、 平面截割圆锥，若截平面与圆锥所有素线都相交，截交线为： A. 三角形 B. 圆 C. 椭圆
32、 平行投影法中的投影线（ A ）。 A. 相互平行 B. 相交于一点 C. 相交于若干点
33、 平行于H面且倾斜于另两个投影面的直线叫做（ A ）。 A. 水平线 B. 正平线 C. 侧平线
34、 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（ A ）。 A. 直角 B. 锐角 C. 钝角
35、 施工图中的标高数字以（ A ）为单位。 A. 毫米 B. 厘米 C. 米
36、 特殊位置平面不包括（ C ）于投影面的平面。 A. 平行 B. 垂直 C. 倾斜
37、 特殊位置平面不包括（ C ）于投影面的平面。 A. 平行 B. 垂直 C. 倾斜
38、 特殊位置直线不包括（ C ）于投影面的直线。 A. 平行 B. 垂直 C. 倾斜
39、 特殊位置直线不包括（ C ）于投影面的直线。 A. 平行 B. 垂直 C. 倾斜
40、 特殊位置直线不包括（ C ）于投影面的直线。 A. 平行 B. 垂直 C. 倾斜
41、 投影面垂直线在几个投影面上的投影反映实长？ A. 1 B. 2 C. 3
42、 图纸的大小规格称为：（ A ） A. 图幅 B. 图标 C. 图框
43、 图纸的大小规格称为：（ A ） A. 图幅 B. 图标 C. 图框
44、 图纸的装订边位置一般不会出现在（ C ）。 A. 上边 B. 左边 C. 右边
45、 图纸的装订边位置一般不会出现在（ C ）。 A. 上边 B. 左边 C. 右边
46、 图纸的装订边位置一般不会出现在（ C ）。 A. 上边 B. 左边 C. 右边
47、 下列何者不是投影形成的必须要素？（ B ） A. 投影中心 B. 投影线 C. 投影面
48、 下列何者不是投影形成的必须要素？（ B ） A. 投影中心 B. 投影线 C. 投影面
49、 相互平行的图线，其间距不宜小于其中（ A ）线宽度。 A. 粗 B. 中粗 C. 细
50、 相交两直线的同面投影不会出现（ C ）的情况。 A. 相交 B. 重合 C. 平行
51、 形体的摆放应使其投影图中（ A ）虚线。 A. 尽量减少 B. 完全没有 C. 尽量多
52、 一般位置直线在几个投影面上的投影平行于投影轴？ A. 2 B. 1 C. 0
53、 已知空间点有两个投影属于直线的同面投影，则该点（ A ）属于该直线。 A. 必定 B. 不一定 C. 一定不
54、 已知空间点有至少一个投影属于直线的同面投影，则该点（ B ）属于该直线。 A. 必定 B. 不一定 C. 一定不
55、 已知两直线（ B ），则此两直线必定不属于同一平面。 A. 相交 B. 相叉 C. 平行
56、 已知两直线（ B ），则此两直线必定不属于同一平面。 A. 相交 B. 相叉 C. 平行
57、 已知直线的某面投影属于一平面的同面积聚投影，则该直线（ A ）属于该平面。 A. 必定 B. 不一定 C. 一定不
58、 以我国青岛市外黄海海面为±0.000的标高称为（ A ）。 A. 绝对标高 B. 相对标高 C. 建筑标高
59、 以我国青岛市外黄海海面为±0.000的标高称为（ A ）。 A. 绝对标高 B. 相对标高 C. 建筑标高
60、 与侧垂线垂直的线一定是（ B ）。 A. 侧垂线 B. 侧平线 C. 一般线
61、 与侧垂线垂直的线一定是： A. 侧垂线 B. 侧平线 C. 一般线
62、 在H面上的重影点，其相同的坐标必定为： A. X、Y B. X、Z C. Y、Z
63、 在三面正投影体系中，投影面垂直线在（ B ）个投影面上的投影平行于投影轴。 A. 1 B. 2 C. 3
64、 在三面正投影体系中，投影面平行线在（ A ）个投影面上的投影反映实长。 A. 1 B. 2 C. 3
65、 在三面正投影体系中，投影面平行线在（ A ）个投影面上的投影反映实长。 A. 1 B. 2 C. 3
66、 在三面正投影体系中，投影面平行线在（ B ）个投影面上的投影平行于投影轴。 A. 1 B. 2 C. 3
67、 在三面正投影体系中，投影面平行线在（ B ）个投影面上的投影平行于投影轴。 A. 1 B. 2 C. 3
68、 在三面正投影体系中，一般位置直线在（ C ）个投影面上的投影反映实长。 A. 2 B. 1 C. 0
69、 在三面正投影体系中，一般位置直线在（ C ）个投影面上的投影反映实长。 A. 2 B. 1 C. 0
70、 在三面正投影体系中，一般位置直线在（ C ）个投影面上的投影平行于投影轴。 A. 2 B. 1 C. 0
71、 折断线和波浪线的宽度一般为（ C ）。 A. 粗线 B. 中粗线 C. 细线
72、 直线（ B ）于投影面，其正投影积聚成一点。 A. 倾斜 B. 平行 C. 垂直
73、 直线（ C ）于投影面，其正投影积聚成一点。 A. 倾斜 B. 平行 C. 垂直
74、 直线（ C ）于投影面，其正投影积聚成一点。 A. 倾斜 B. 平行 C. 垂直
75、 直线段（ B ）于投影面，其投影反映实长。 A. 倾斜 B. 平行 C. 垂直
76、 直线倾斜于投影面时，其投影长度（ A ）于实长。 A. 小 B. 等 C. 大
77、 直线倾斜于投影面时，其投影长度（ A ）于实长。 A. 小 B. 等 C. 大
78、 中心投影法中的投影线（ B ）。 A. 相互平行 B. 相交于一点 C. 相交于若干点
79、 中心投影法中的投影线（ B ）。 A. 相互平行 B. 相交于一点 C. 相交于若干点
80、 中心投影法中的投影线（ B ）。 A. 相互平行 B. 相交于一点 C. 相交于若干点
二、 判断题
1、 A0～A3图幅可以依照规定适当加长图纸的长边和短边。 ×
2、 A0～A3图幅可以依照规定适当加长图纸的长边和短边。 ×
3、 A0～A3图幅可以依照规定适当加长图纸的长边和短边。 ×
4、 单点长画线与其他图线交接时，可以点交接。 ×
5、 单点长画线与其他图线交接时，可以点交接。 ×
6、 点的投影在任何情况下都是点。 √
7、 点的投影在任何情况下都是点。 √
8、 点的投影在任何情况下都是点。 √
9、 点属于直线，则点的投影必然属于直线的同面投影。 √
10、 点属于直线，则点的投影必然属于直线的同面投影。 √
11、 即使二直线的同面投影相交，它们在空间也不一定相交。 √
12、 即使二直线的同面投影相交，它们在空间也不一定相交。 √
13、 交点在无限远处的空间二直线，其各面投影一定相互平行。 ×
14、 两侧垂面必定相互平行。 ×
15、 两侧垂面必定相互平行。 ×
16、 两条侧垂线必定相互平行。 √
17、 两条一般位置直线的两组同面投影相互平行，即可判定该二直线在空间相互平行。 √
18、 两条一般位置直线的两组同面投影相互平行，即可判定该二直线在空间相互平行。 √
19、 两条正垂线必定相互平行。 √
20、 两条正垂线必定相互平行。 √
21、 两条正平线必定相互平行。 ×
22、 判别同一投影面垂直面是否相互平行，只需检查其积聚投影是否相互平行。 √
23、 判断二直线相交或者相叉的依据是各面投影交点是否满足点的投影规律。 √
24、 判断二直线相交或者相叉的依据是各面投影交点是否满足点的投影规律。 √
25、 判断二直线相交或者相叉的依据是各面投影是否同时相交。 ×
26、 判断二直线相交或者相叉的依据是各面投影是否同时相交。 ×
27、 平面的投影在任何情况下都是平面。 ×
28、 平面的投影在任何情况下都是平面。 ×
29、 曲面立体均可由基本几何元素旋转获得。 ×
30、 任意的一点和一条直线就可以表达一个平面。 ×
31、 若二直线的同面投影相交，则它们在空间也必然相交。 ×
32、 若直线的H面投影垂直于平面的水平积聚投影，则直线与该铅垂面垂直。 ×
33、 若直线的H面投影垂直于平面的水平积聚投影，则直线与该铅垂面垂直。 ×
34、 若直线的H面投影垂直于平面的水平积聚投影，则直线与该铅垂面垂直。 ×
35、 所有规格的图纸幅面都可以根据需要加长图纸的长边。 ×
36、 投影面垂直面同时与另外两个投影面平行。 ×
37、 投影面垂直线同时与另外两个投影面平行。 √
38、 投影面垂直线在其不垂直的投影面的投影平行于投影轴。 √
39、 投影面垂直线在其不垂直的投影面的投影平行于投影轴。 √
40、 投影面垂直线在其不垂直的投影面的投影平行于投影轴。 √
41、 投影面平行线同时与另外两个投影面垂直。 ×
42、 投影面平行线在其所平行的投影面上的投影反映实长及对另外两个投影面的真实倾角。 √
43、 投影面平行线在其所平行的投影面上的投影反映实长及对另外两个投影面的真实倾角。 √
44、 图线不得穿过尺寸数字，不可避免时应将尺寸数字处的图线断开。 √
45、 相互平行的二直线任意同面投影的距离即为其空间真实距离。 ×
46、 相互平行的二直线任意同面投影的距离即为其空间真实距离。 ×
47、 相互平行的二直线同面投影的距离一定不能反映其空间真实距离。 ×
48、 相互平行的图线间距不宜小于其中的粗线宽度。 √
49、 相互平行的图线间距不宜小于其中的粗线宽度。 √
50、 相互平行的图线间距不宜小于其中的粗线宽度。 √
51、 相互平行的图线间距不宜小于中粗线宽度。 ×
52、 旋转体表面是无数多条母线的集合。 ×
53、 一条直线和不在其上的一点可以表达一个平面。 √
54、 与某投影面垂直线垂直的直线必然平行于该投影面。 √
55、 与某投影面平行线垂直的直线必然垂直于该投影面。 ×
56、 与某投影面平行线垂直的直线必然垂直于该投影面。 ×
57、 圆柱面是无数多条素线的集合。 √
58、 圆柱面是无数多条素线的集合。 √
59、 直线垂直于平面的两条相交直线，则直线与平面垂直。 √
60、 直线垂直于平面的两条相交直线，则直线与平面垂直。 √
61、 直线垂直于平面的任意两条直线，则直线与平面垂直。 ×
62、 直线的H面投影垂直于属于平面的水平线的H面投影，则直线与平面垂直。 √
63、 直线的H面投影垂直于属于平面的水平线的V面投影，则直线与平面垂直。 ×
64、 直线的V面投影垂直于属于平面的水平线的H面投影，则直线与平面垂直。 ×
65、 直线的V面投影垂直于属于平面的正平线的H面投影，则直线与平面垂直。 ×
66、 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。 √
67、 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。 √
68、 直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。 √
69、 直线的平行投影长度有可能大于直线的实际长度。 √
70、 直线的投影在任何情况下都是直线。 ×
71、 直线的正投影长度有可能大于直线的实际长度。 ×
72、 直线与平面垂直，直线的H面投影必定垂直于平面的水平迹线。 √
73、 直线属于平面，则直线的投影必然属于平面的同面投影。 √
74、 直线属于平面，则直线的投影必然属于平面的同面投影。 √
75、 只要平面上二直线对应平行于另一平面上二直线，此两平面便相互平行。 ×
76、 只要平面上二直线对应平行于另一平面上二直线，此两平面便相互平行。 ×
77、 只要直线平行于属于平面的任一直线，该直线便与该平面平行。 ×
78、 只要直线平行于属于平面的任一直线，该直线便与该平面平行。 ×
79、 只要直线平行于属于平面的任一直线，该直线便与该平面平行。 ×
80、 属于直线的点的投影必定属于该直线的同面投影，且符合点的投影规律。 √
三、 名词解释
四、 填空题
1、 A点的Z坐标大于B，则A点在B点的（ 上 ）方。
2、 表面全是曲面或既有曲面又有平面的立体称为（ 曲面立体 ），如圆柱。
3、 侧立投影面用字母（ W ）表示。
4、 当投影中心距投影面无穷远时，产生的投影称为（ 平行 ）投影。
5、 当物体的内部和外部均需表达，且具有对称平面时，其投影以对称线为界，一半画外形，另一半画成剖面图，这样得到的图称为（ 半 ）剖面图。
6、 当相互平行的两线垂直于某一投影面时，投影积聚为两点，且两点之间的距离反映（ 两直线在空间的真实距离 ）。
7、 当相互平行的两线垂直于某一投影面时，投影积聚为两点，且两点之间的距离反映（ 两直线在空间的真实距离 ）_。
8、 点的 （ V ） 面投影用相应的小写字母并在右上角加一撇表示。
9、 点的（ W ）面投影用相应的小写字母并在右上角加两撇表示。
10、 点的投影在任何情况下都是（ 点 ）。
11、 点在H面上的投影称为水平投影，用相应的（ 小 ）写字母表示。
12、 点属于平面的几何条件是：（ 点属于平面的任一直线 ）。
13、 断面图旋转90°后重合画在基本投影图上，叫 （ 重合 ） 断面图。
14、 仿宋字的大小用字号来表示，字的号数表示的是字的 （ 高度 ） 。
15、 仿宋字的大小用字号来表示，字的号数表示的是字的（ 高度 ）。
16、 构成形体的最基本元素是 （ 点 ） ，只有空间位置而无大小。
17、 绘图铅笔有各种不同的硬度，标号B的数字越大，表示表示铅芯越 （ 软 ） 。
18、 建筑制图采用的图线按宽度不同分为（ 粗 ）、（中）、（细）三种。
19、 将断面图画在投影图之外的叫 （ 移出 ） 断面图。
20、 交点在无限远处的空间二直线相互（ 平行 ）。
21、 棱柱体的表面总数=底面边数+（ 2 ） 。
22、 棱柱体的表面总数=底面边数+（ 2 ）。
23、 棱锥体的表面总数=底面边数+（ 1 ）。
24、 两立体部分相贯称为（ 互贯 ），此时有（1）组相贯线。
25、 判断二直线相交或者相叉的依据是 （ 各面投影交点是否满足点的投影规律 ） 。
26、 平面根据其与投影面的关系可分为（ 投影面平行面 ）、（投影面垂直面）和（一般位置平面 ）。
27、 平面截割圆柱，若截平面 （ 倾斜 ） 于圆柱轴线，截交线为椭圆。
28、 平面可以用迹线表示，也可以用以下五种几何元素表示法来表示：（ 三点 ）、（一点一直线）、（相交二直线）、（平行二直线）、（任意平面几何图形）。
29、 使用丁字尺画水平线的方向应该是从（ 左）到（右）。
30、 图幅即图纸幅面，指图纸的（ 大小规格 ）。
31、 为了清楚地表达建筑各部分的材料及构造层次，当剖面图比例大于1：（ 50 ）时，应在剖到的构件断面画出其材料图例。
32、 用来放大或缩小线段长度的尺子叫做（ 比例尺 ）。
33、 由一个多边形底面和其余相邻两个面的交线都相交于一点的平面所围成的立体称为（ 棱锥 ）体。
34、 在特殊情况下，允许A0～A3图幅加长图纸的（ 长）边，但图纸的（短）边不得加长。
35、 在投影图上形体的可见轮廓线用（ 实线）表示，不可见轮廓线用（虚线）表示。
36、 直线平行于投影面时，反映（ 全等）性，其投影长度（等）于实长。
37、 直线属于平面的几何条件是：直线通过属于平面的两个点，或通过属于平面的一点且（ 平行于平面内一条已知直线 ）。
38、 直圆柱上、下底圆之间的距离称为圆柱体的（ 高 ）。
39、 重影点必然有2对坐标值相等，第3个坐标较 （ 大 ） 的点判断为可见。
40、 组合体读图的方法一般可分为（ 形体分析）法和（ 线面分析 ）法。
五、作图题
1. 已知圆柱被截割后得V、H投影，补全投影。

2. 已知 A 点在 V 面上， B 点在 H 面上， C 点在 Z 轴上，补充它们得三面投影。

3. 已知 B 点在 A 点得正前方 15 ， C 点在 A 点得正右方 10 ，完成它们得三面投影并判别可见性

4. 已知BC为正平线，补全平面四边形ABCD的水平投影。

5. 根据形体的正投影图，画出正面斜轴测图。

6. 放大一倍画出钢筋混凝土楼梯平台梁的 1-1 、 1-2 断面图。

7. 作图判断直线 AB 与 CD 是否相交。

8. 已知点 C 属于直线 AB ，且与 V 面距离 15 ，求 C 点的 H 、 V 投影。

9. 根据立体图及其尺寸标注，按照 1 ： 1 的比例完成其三面投影图。

10. 已知六棱柱的 H 、 V 投影，补其 W 投影，并作出 A 、 B 、 C 三点所缺投影。

11. 作图判断直线 AB 与 CD 是否平行。
