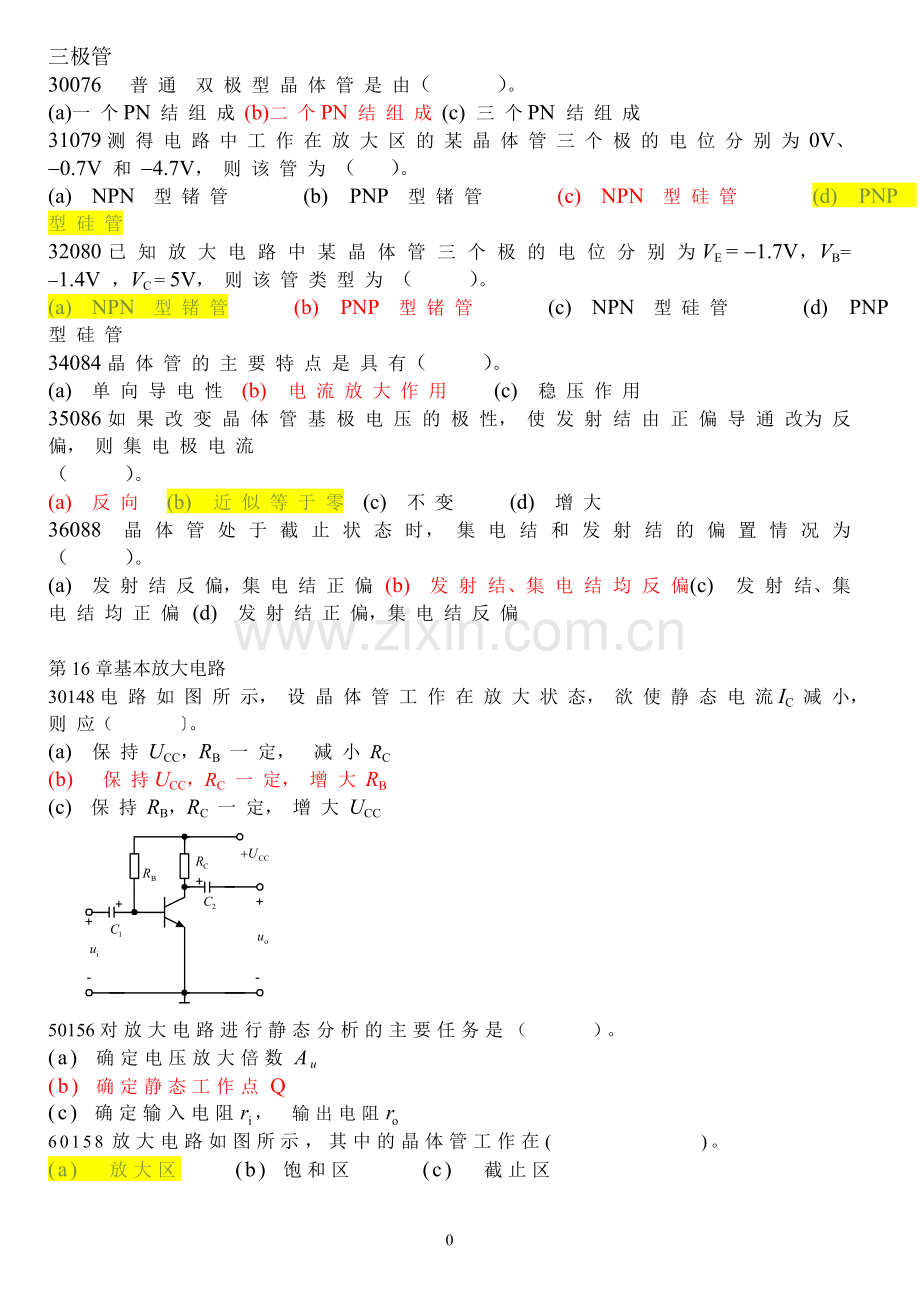

三极管
30076 普 通 双 极 型 晶 体 管 是 由( )。
(a)一 个PN 结 组 成 (b)二 个PN 结 组 成 (c) 三 个PN 结 组 成
31079测 得 电 路 中 工 作 在 放 大 区 的 某 晶 体 管 三 个 极 的 电 位 分 别 为 0V、-0.7V 和 -4.7V, 则 该 管 为 ( )。
(a) NPN 型 锗 管 (b) PNP 型 锗 管 (c) NPN 型 硅 管 (d) PNP 型 硅 管
32080已 知 放 大 电 路 中 某 晶 体 管 三 个 极 的 电 位 分 别 为VE = -1.7V,VB= -1.4V ,VC = 5V, 则 该 管 类 型 为 ( )。
(a) NPN 型 锗 管 (b) PNP 型 锗 管 (c) NPN 型 硅 管 (d) PNP 型 硅 管
34084晶 体 管 的 主 要 特 点 是 具 有( )。
(a) 单 向 导 电 性 (b) 电 流 放 大 作 用 (c) 稳 压 作 用
35086如 果 改 变 晶 体 管 基 极 电 压 的 极 性, 使 发 射 结 由 正 偏 导 通 改为 反 偏, 则 集 电 极 电 流
( )。
(a) 反 向 (b) 近 似 等 于 零 (c) 不 变 (d) 增 大
36088 晶 体 管 处 于 截 止 状 态 时, 集 电 结 和 发 射 结 的 偏 置 情 况 为( )。
(a) 发 射 结 反 偏,集 电 结 正 偏 (b) 发 射 结、集 电 结 均 反 偏(c) 发 射 结、集 电 结 均 正 偏 (d) 发 射 结 正 偏,集 电 结 反 偏
第16章基本放大电路
30148电 路 如 图 所 示, 设 晶 体 管 工 作 在 放 大 状 态, 欲 使 静 态 电 流IC 减 小, 则 应( 〕。
(a) 保 持 UCC,RB 一 定, 减 小 RC
(b) 保 持UCC,RC 一 定, 增 大 RB
(c) 保 持 RB,RC 一 定, 增 大 UCC
50156对放大电路进行静态分析的主要任务是( )。
(a) 确定电压放大倍数Au
(b) 确定静态工作点Q
(c) 确定输入电阻, 输出电阻
60158放大电路如图所示,其中的晶体管工作在( )。
(a) 放大区 (b) 饱和区 (c) 截止区
70164某固定偏置单管放大电路的静态工作点Q如图所示,欲使工作点移至 Q' 需使( )。
(a) 偏置电阻RB 增大。(b) 集电极电阻RC 减小
(c) 偏置电阻RB 减小
80167固定偏置单管交流放大电路的静态工作点Q如下图所示,当温度升高时工作 点Q将( )。
(a) 不改变 (b) 向Q'移动 (c)向 Q''移动
90168单管放大电路如图所示,其交直流负载的正确画法是图2中的( )。
100170微变等效电路法适用于( )。
(a) 放大电路的动态分析
(b) 放大电路的静态分析
(c) 放大电路的静态和动态分析
110180如图所示的放大电路( )。
(a)能稳定静态工作点 (b)不能稳定静态工作点
(c)不仅能稳定静态工作点且效果比接有射极电阻时更好。
130183分压式偏置单管放大电路的发射极旁路电容CE因损坏而断开,则该电路的 电压放大倍数将( )。
(a) 增大 (b) 减小 (c) 不变
150187放大电路如图所示,其输入电阻的正确表达式是( )。
(a) +[(rbe+(1+)RE)]//RB (b) (//RB)//[rbe+(1+)(RE//RL)]
(c) RB//[rbe+(1+)RE] (d) RB//[(rbe+(1+)(RE//RL)]
160189就放大作用而言,射极输出器是一种 ( )。
(a) 有电流放大作用而无电压放大作用的电路
(b) 有电压放大作用而无电流放大作用的电路
(c) 电压和电流放大作用均没有的电路
170191射极输出器的输入输出公共端是( )。
(a) 集电极 (b) 发射极 (c) 基极
250218两级阻容耦合放大电路中,第一级的输出电阻是第二级的( )。
(a) 输入电阻 (b) 信号源内阻 (c) 负载电阻
361078固定偏置放大电路如图所示,已知,,晶体管的电流放 大系数β=100,欲满足,的要求,试求电阻,的阻值。
391093放 大 电 路 如 图 所 示, 要 求:(1) 画 出 电 路 的 直 流 通 道, 交 流 通 道 以 及 微 变 等 效 电 路 图; (2) 电 容 在 电 路 中 起 什 么 作 用?(3) 电 阻 与 在 电 路 中 的 作 用 有 何 异 同 点?
401096放 大 电 路 如 图 所 示, 晶 体 管 的 电 流 放 大 系 数 ,,=, = , RC = 6 kW,RE = 400 W,RL = 6 kW, 要 求:(1) 计 算 静 态 工 作 点;(2) 画 出 微 变 等 效 电 路;(3) 计 算 电 压 放 大 倍 数。
411104电 路 如 图 所 示, 已 知 晶 体 管 的=60,,=0.7 V, 试 求:(1) 静 态 工 作 点 IB,IC,UCE;(2) 电 压 放 大 倍 数;(3) 若 输 入 电 压 ,则 输 出 电 压 的 有 效 值 为 多 少?
421110电 路 如 图1, 图 2 所 示, 已 知 T1,T2 的,, 要 求:
(1) 画 出 两 个 电 路 的 微 变 等 效 电 路 ;(2) 计 算 两 电 路 的 电 压 放 大 倍 数 和 输 入 电 阻, 输 出 电 阻;(3) 根 据 以 上 计 算 结 果, 试 简 要 说 明 两 放 大 电 路 的 特 点 和 应 用 场 合。
431113电 路 如 图 1 所 示, 已 知 晶 体 管,, 要 求:(1)计 算 电 路 的 静 态 值 IB, IC,UCE;(2) 如 果 输 入 正 弦 信 号 的 有 效 值,波 形 如 图 2 所 示, 试 定 性 画 出 输 出 电 压 波 形; (3) 若 想 改 善 上 述 电 路 输 出 电 压 波 形 失 真 情 况, 应 调 整 电 路 中 哪 一 元 件 的 参 数, 如 何 调 整?
441121图 示 电 路 中, 设 晶 体 管 的b=100,rbe = 1 kW, 静 态 时。 试 求:(1) 输 入 电 阻;(2) 若, (3) 若, (4) 将 上 述 (1)、(2)、(3) 的 结 果 对 比, 说 明 射 极 输 出 器 有 什 么 特 点?
三极管 b d a b b b
基本放大电路
B b a c b a a b b d a a
36
由
得
39
(1) 直 流 通 道 交 流 通 道 微 变 等 效 电 路
(2) C1,C2 为 耦 合 电 容, 起 通 交 流 隔 直 流 的 作 用。
为发 射 极 旁 路 电 容, 将 交 流 信 号 旁 路。
(3) 相 同: 都 起 稳 定 静 态 工 作 点 的 作 用
相 异: 对 交 流 无 负 反 馈 作 用, 而 却 有。
40(1)
(2)
(3)
其 中
41 (1)
(2)
(3)
42 (1)
(2)
(3) 图1 所 示 放 大 电 路 有 较 高 的 电 压 放 大 系 数, 但 输 入 电 阻ri 小,输 出 电 阻ro 大, 一 般 用 于 电 压 放 大。 图2 为 射 极 输 入 器,Au 低 但ri 大, 常 用 于 放 大 电 路 的 第 一 级, 末 级 或 中 间 级。
