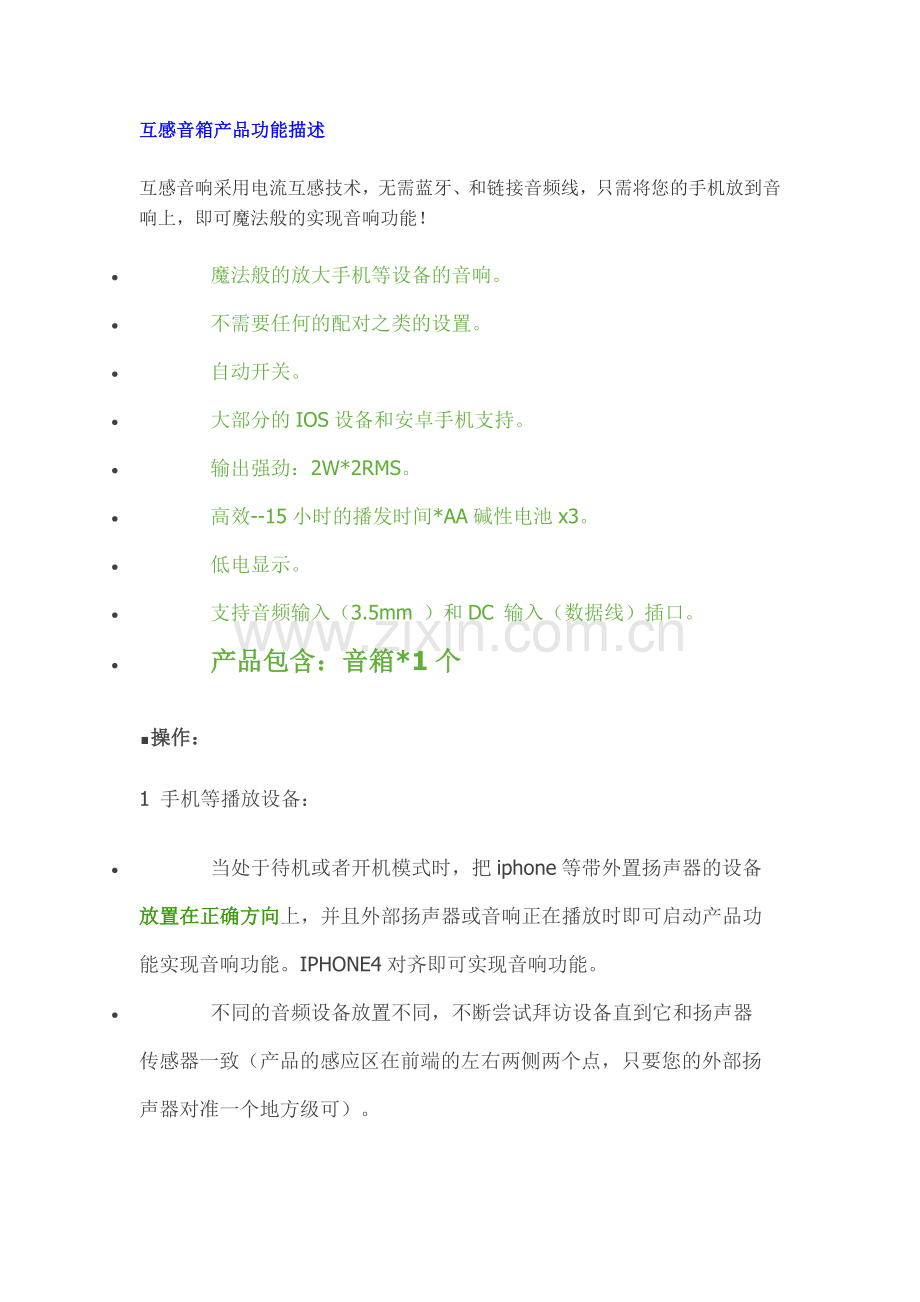

互感音箱产品功能描述
互感音响采用电流互感技术，无需蓝牙、和链接音频线，只需将您的手机放到音响上，即可魔法般的实现音响功能！
·                                 魔法般的放大手机等设备的音响。
·                                 不需要任何的配对之类的设置。
·                                 自动开关。
·                                 大部分的IOS设备和安卓手机支持。
·                                 输出强劲：2W*2RMS。
·                                 高效--15小时的播发时间*AA碱性电池x3。
·                                 低电显示。
·                                 支持音频输入（3.5mm ）和DC 输入（数据线）插口。
·                                 产品包含：音箱*1个
.操作：
1 手机等播放设备：
·                                 当处于待机或者开机模式时，把iphone等带外置扬声器的设备放置在正确方向上，并且外部扬声器或音响正在播放时即可启动产品功能实现音响功能。IPHONE4对齐即可实现音响功能。
·                                 不同的音频设备放置不同，不断尝试拜访设备直到它和扬声器传感器一致（产品的感应区在前端的左右两侧两个点，只要您的外部扬 声器对准一个地方级可）。
2音量调节：若要调节音量，只需改变手机的音量，音箱会自动调节输出音量。
3 操作中的音频：直径3.5mm的插口是为大部分手机的有线音频，输入设置的，使用接线方式可以是低音播放效果更佳。
4 电源：该迷你音响可通过3个AA电池或者外置的数据线插口直流输入供电，首次置入电池时该扬声器会保持在默认待机模式。
·                                 每按一次电源键，电源状态将按如下循环前进一步：关机---待机---开机---关机......
5 自动开机/关机：
·                                 当该产品处于待机模式，如果音乐播放时设备被摆放至在正确位置上，产品将会自动启动。
·                                 音乐停止1分钟后，产品会返回待机模式，若使用碱性电池，产品可保持留在待机状态6个月以上。
·                                 当处于开机模式时，产品会在音乐停止10分钟后自动关机。
6 低电量显示：蓝色指示灯每4秒闪烁3次代表电量不足。只有在待机模式才有此显示。
·                                 请注意：当电量低时，高音量的播放可能会使音响失真。
·                                 当 电量相对较低时，系统会自动切断电源放置造成电池损坏。
7 外置的5V直流输入：数据线插口可供5V的直流外电源使用，当外电源插入时，AA电池不会被使用。
电路原理说明

互感音箱典型应用原理图
电路原理说明：
简单来说，就是手机等设备播放音乐时喇叭产生磁场，变压器将磁场转换成电流，然后通过功放IC放大驱动喇叭。电路主要有MCU，音频放大IC组成。
MCU主要用来控制开关机，电流电压及音频信号的检测，功放IC用来放大音频信号。
