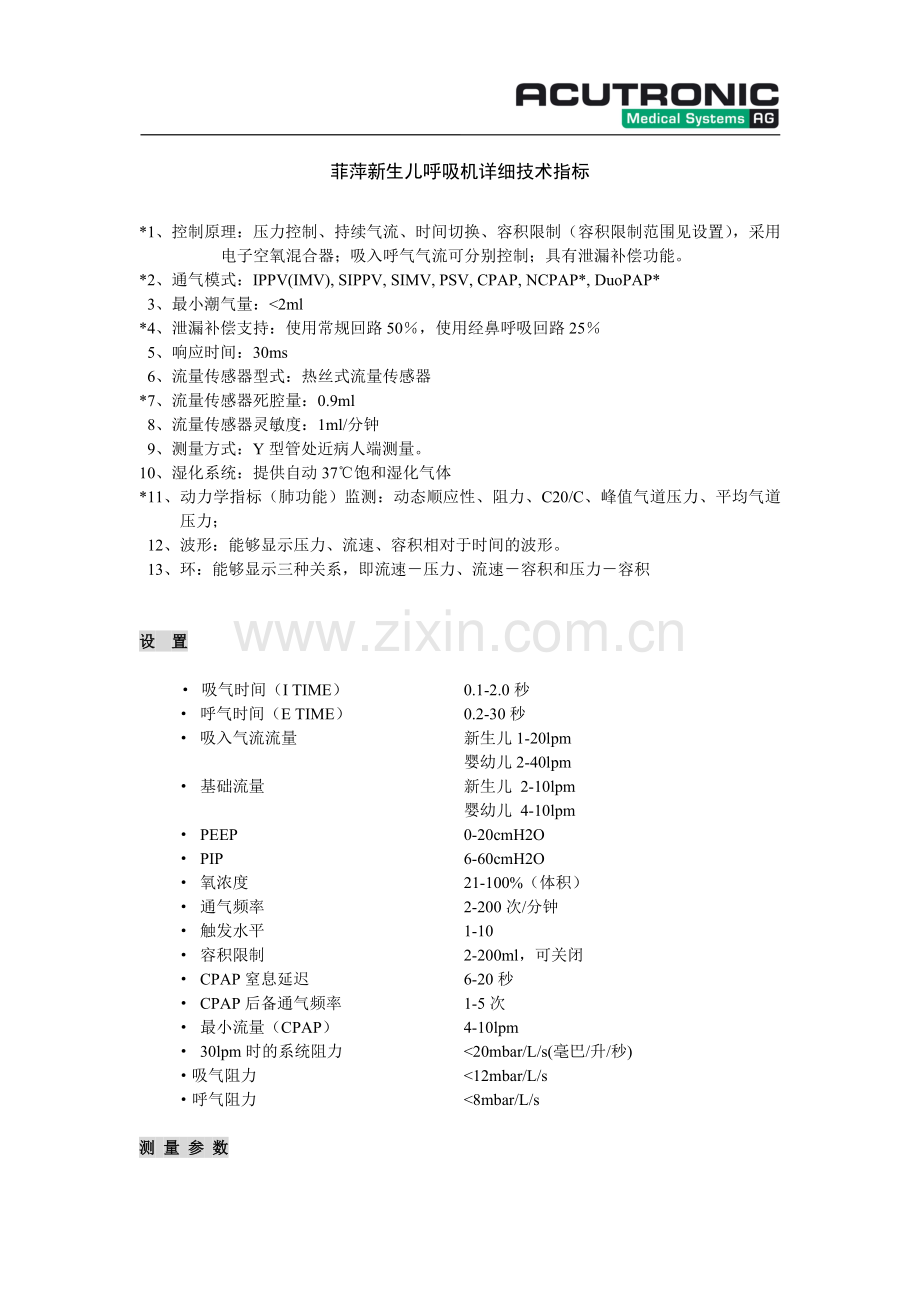

菲萍新生儿呼吸机详细技术指标

*1、控制原理：压力控制、持续气流、时间切换、容积限制（容积限制范围见设置），采用电子空氧混合器；吸入呼气气流可分别控制；具有泄漏补偿功能。
*2、通气模式：IPPV(IMV), SIPPV, SIMV, PSV, CPAP, NCPAP*, DuoPAP*
3、最小潮气量：<2ml
*4、泄漏补偿支持：使用常规回路50％，使用经鼻呼吸回路25％
5、响应时间：30ms
6、流量传感器型式：热丝式流量传感器
*7、流量传感器死腔量：0.9ml
8、流量传感器灵敏度：1ml/分钟
9、测量方式：Y型管处近病人端测量。
10、湿化系统：提供自动37℃饱和湿化气体
*11、动力学指标（肺功能）监测：动态顺应性、阻力、C20/C、峰值气道压力、平均气道压力；
12、波形：能够显示压力、流速、容积相对于时间的波形。
13、环：能够显示三种关系，即流速－压力、流速－容积和压力－容积

设 置

· 吸气时间（I TIME） 0.1-2.0秒
· 呼气时间（E TIME） 0.2-30秒
· 吸入气流流量 新生儿1-20lpm
婴幼儿2-40lpm
· 基础流量 新生儿 2-10lpm
婴幼儿 4-10lpm
· PEEP 0-20cmH2O
· PIP 6-60cmH2O
· 氧浓度 21-100%（体积）
· 通气频率 2-200次/分钟
· 触发水平 1-10
· 容积限制 2-200ml，可关闭
· CPAP窒息延迟 6-20秒
· CPAP后备通气频率 1-5次
· 最小流量（CPAP） 4-10lpm
· 30lpm时的系统阻力 <20mbar/L/s(毫巴/升/秒)
·吸气阻力 <12mbar/L/s
·呼气阻力 <8mbar/L/s

测 量 参 数

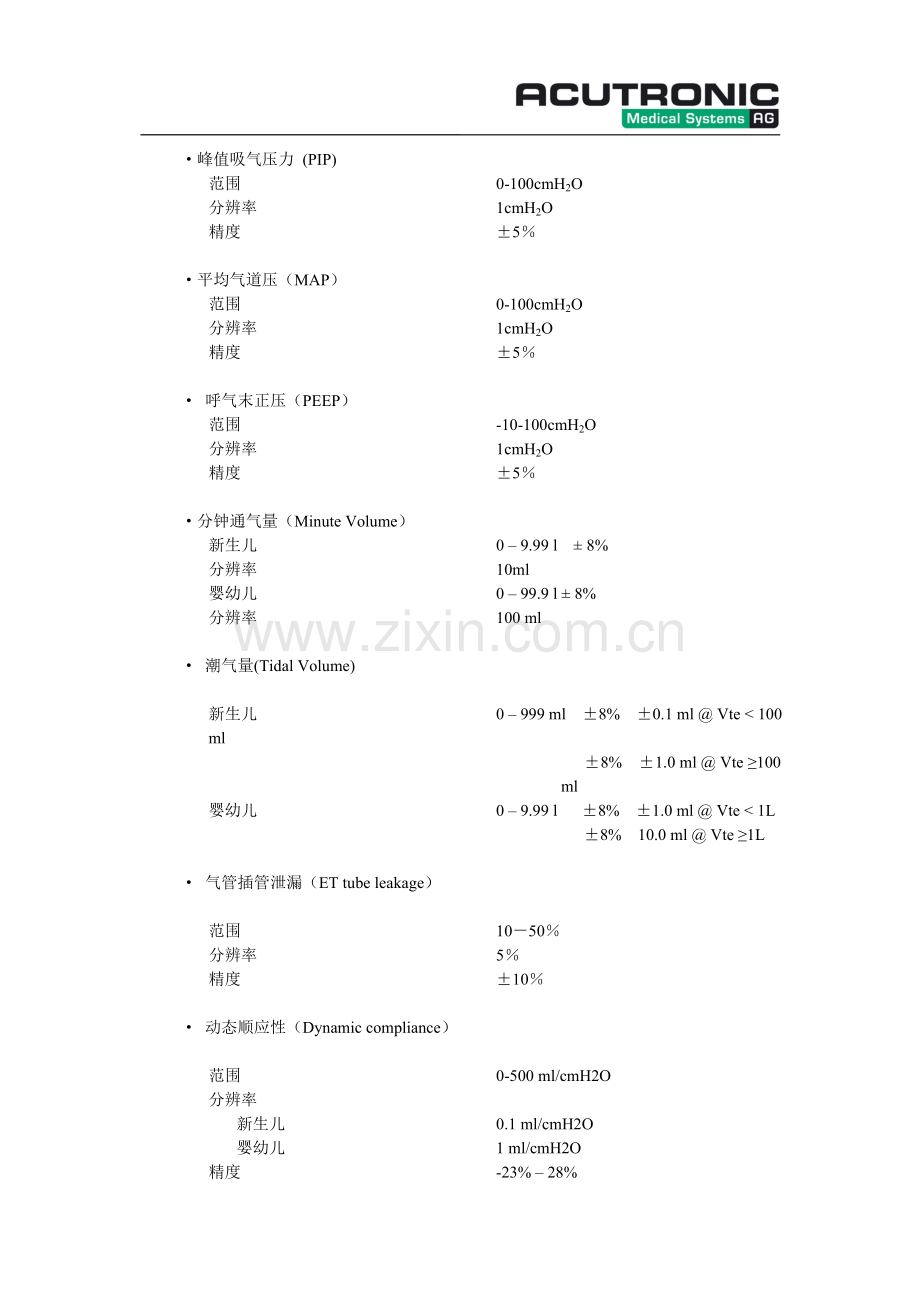

·峰值吸气压力 (PIP)
范围 0-100cmH2O
分辨率 1cmH2O
精度 ±5％

·平均气道压（MAP）
范围 0-100cmH2O
分辨率 1cmH2O
精度 ±5％

· 呼气末正压（PEEP）
范围 -10-100cmH2O
分辨率 1cmH2O
精度 ±5％

·分钟通气量（Minute Volume）
新生儿 0 – 9.99 l ± 8%
分辨率 10ml
婴幼儿 0 – 99.9 l ± 8%
分辨率 100 ml

· 潮气量(Tidal Volume)

新生儿 0 – 999 ml ±8% ±0.1 ml @ Vte < 100 ml
±8% ±1.0 ml @ Vte ≥100 ml
婴幼儿 0 – 9.99 l ±8% ±1.0 ml @ Vte < 1L
±8% 10.0 ml @ Vte ≥1L

· 气管插管泄漏（ET tube leakage）

范围 10－50％
分辨率 5％
精度 ±10％

· 动态顺应性（Dynamic compliance）

范围 0-500 ml/cmH2O
分辨率
新生儿 0.1 ml/cmH2O
婴幼儿 1 ml/cmH2O
精度 -23% – 28%

· 气道阻力

范围 0-5000 cmH2O/lps
分辨率
新生儿 0.1 cmH2O/lps
婴幼儿 0.1 cmH2O/lps
精度 -24% – 26%

· FiO2 concentration（吸入氧浓度）

范围 18 – 100%
分辨率 1％
精度 ±3 vol. %

尺 寸 和 重 量

W×H×D 35cm×19cm×34cm
重量 9.5千克

连 接

医用压缩空气 2.0-6.5bar
氧气 2.0-6.5bar

电源 100-240VAC 50/60Hz
直流 12-24伏
*内置电池 锂电，2.5小时工作时间
功耗 40W

环 境 要 求

使用
温度 15°C -40°C
气压 700-1060hPa
相对湿度 30％-90%,无凝结

运输和储藏

温度 -20°C -60°C
气压 500-1060hPa
相对湿度 10％-100%,无凝结
