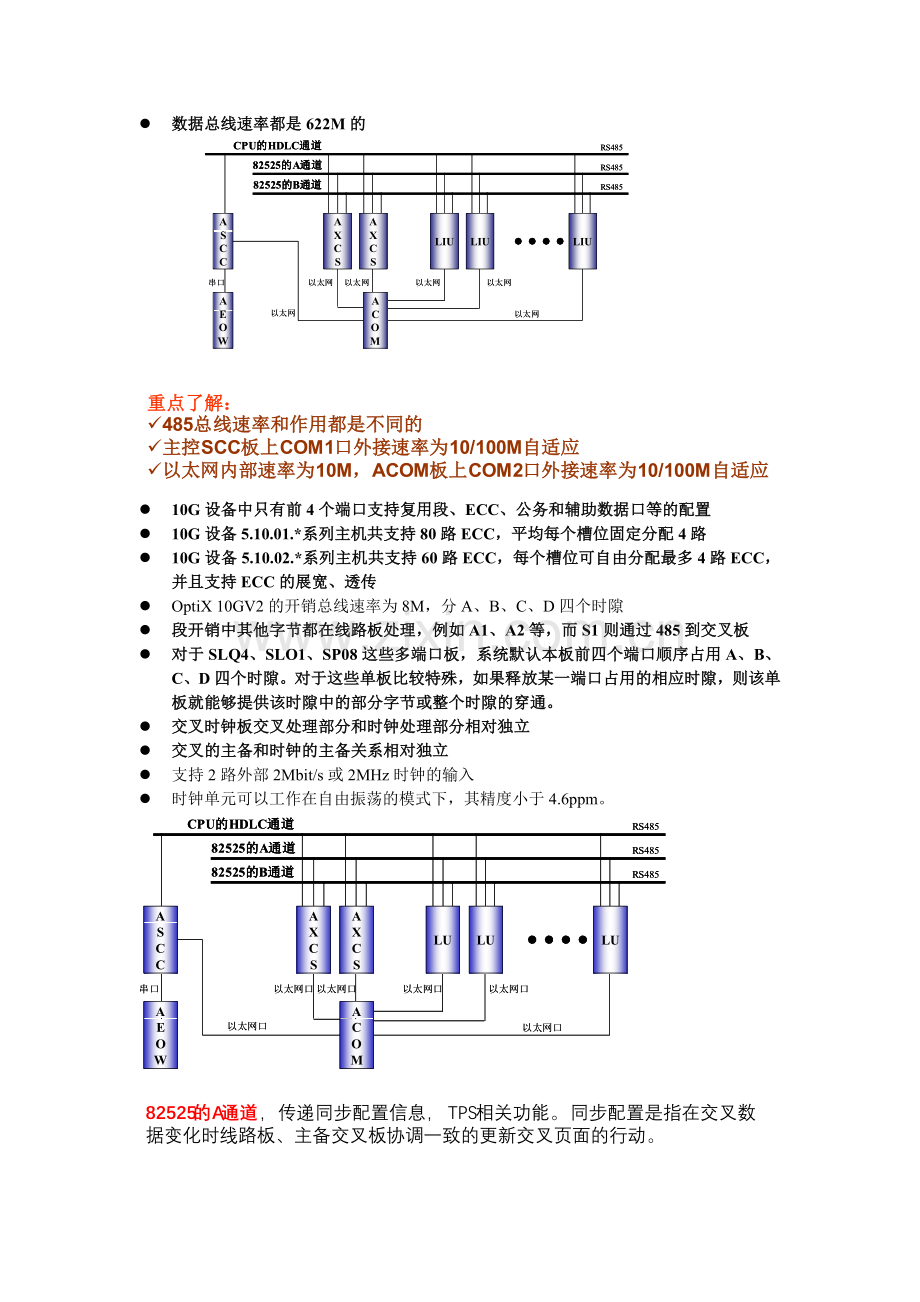

l 数据总线速率都是622M的

l 10G设备中只有前4个端口支持复用段、ECC、公务和辅助数据口等的配置
l 10G设备5.10.01.*系列主机共支持80路ECC，平均每个槽位固定分配4路
l 10G设备5.10.02.*系列主机共支持60路ECC，每个槽位可自由分配最多4路ECC，并且支持ECC的展宽、透传
l OptiX 10GV2的开销总线速率为8M，分A、B、C、D四个时隙
l 段开销中其他字节都在线路板处理，例如A1、A2等，而S1则通过485到交叉板
l 对于SLQ4、SLO1、SP08这些多端口板，系统默认本板前四个端口顺序占用A、B、C、D四个时隙。对于这些单板比较特殊，如果释放某一端口占用的相应时隙，则该单板就能够提供该时隙中的部分字节或整个时隙的穿通。
l 交叉时钟板交叉处理部分和时钟处理部分相对独立
l 交叉的主备和时钟的主备关系相对独立
l 支持2路外部2Mbit/s或2MHz时钟的输入
l 时钟单元可以工作在自由振荡的模式下，其精度小于4.6ppm。

82525
的
A
通道
，传递同步配置信息，
TPS
相关功能。
同步配置是指在交叉数
据变化时线路板、主备交叉板协调一致的更新交叉页面的行动。

l 时钟主备倒换其实就是时钟互锁关系的切换。时钟互锁关系的切换，必然带来输出时钟的抖动。
l 10G MADM设备中参与1:5 STM-1电口单板级保护(EPS)的单板有：SP08、EU08、ATPT、ATPR、AXCS。
l 工作板和保护板的状态由交叉板监控，并由交叉板发起并驱动ATPT，ATPR，EU08板，一起配合工作，完成EPS倒换。
l EPS倒换协议完全由XCS来处理，主控不参与。

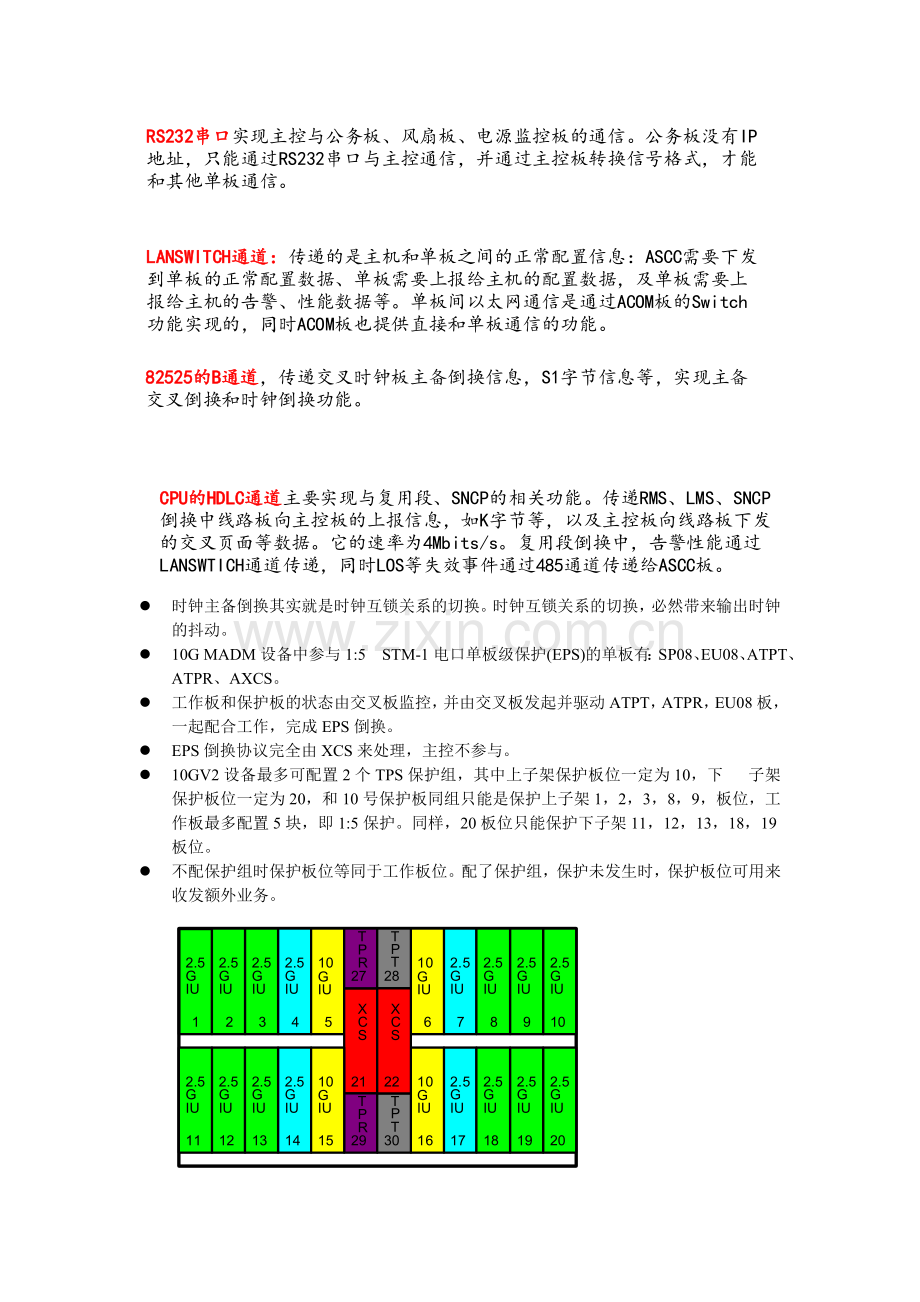

l 10GV2设备最多可配置2个TPS保护组，其中上子架保护板位一定为10，下 子架保护板位一定为20，和10号保护板同组只能是保护上子架1，2，3，8，9，板位，工作板最多配置5块，即1:5保护。同样，20板位只能保护下子架11，12，13，18，19板位。
l 不配保护组时保护板位等同于工作板位。配了保护组，保护未发生时，保护板位可用来收发额外业务。

l 公务出子网连接

l 每块线路板上所有的业务总线和时钟都是1+1备份的，并且每块线路板可以单独控制，也就是说10GV2上的交叉主备是在线路侧实现的，这是和以往产品不同之处
l 交叉板拉手条上装有微动开关，拔板的时候先触动上下两个微动开关，触发主备倒换，实现在交叉板被拔出前先发生倒换。
l 只有在两个微动开关都同时打开时才会触发倒换
l 两块交叉板的拉手条都被打开，则先打开拉手条的那块单板为离位，另一块仍为在位状态。
l 使用微动开关来倒换时，两次相邻倒换时间间隔不能太短，不少于30秒
l LAN SWITCH通道
LAN SWITCH通道传递的是主机和单板之间的正常配置信息，以及单板向主机上报的告警、性能，相当于老产品中的邮箱。
使用以太网通讯的每块单板应该有自己的IP地址，为了防止IP地址冲突，10GV2上每块单板是在上电时根据自己所对应的板位来确定IP地址，形成IP地址为192.168.0.xx （xx为十进制板位）， 而主控板的对单板一侧的IP地址则固定为 192.168.0.240。对外的IP地址则等价于老产品中的主控的IP地址，是可以设置的。这样，我们用网线连接网元的时候除了使用IP地址129.9.0.X以外，还可以将网线连接到ACOM板的网口，使用IP地址192.168.0.240。如果我们不知道网元IP，后一种连接方式可以帮助我们连接到主控，并可以用命令行命令得到网元IP。我们还可以用UDP工具通过ACOM的网口加载单板软件，等效于通过主控的网口加载，并且效率更高。
l CPU_SCC485通道
CPU_SCC那一路485通道主要实现与复用段，SNCP的相关功能。传递RMS、LMS、SNCP倒换中线路板向主控板的上报的K字节，以及主控板向线路板下发的交叉页面等数据。实时性要求高。它的速率要比其他两路485总线的速率快一倍，达4Mbits/s。
复用段倒换中，告警性能通过LAN SWTICH通道传递，同时LOS等失效事件通过485通道传递给ASCC板。
l A通道
由82525芯片驱动的A通道，传递同步配置信息，EPS相关功能。
同步配置是指在交叉数据变化时线路板，主备交叉板协调一致的更新交叉页面的行动。
l B通道
由82525芯片驱动的B通道，传递AXCS主备倒换信息，S1字节信息等，实现主备交叉倒换和时钟倒换功能。
所谓主备倒换信息，因为10G MADM的主备倒换和以往产品的方式不一样，是由线路板来进行主备交叉板总线的选择的（而不仅仅是主备AXCS倒换）；因此线路板在选择了交叉板总线后，要通知AXCS板选择总线的状态。这一路HDLC通道，就是用来传递此信息的。
l 公务板的特殊性
RS232串口实现主控与公务板、风扇板、电源监控板的通讯。公务板没有IP地址，只能通过RS232串口与主控通讯，并通过主控板转换信号格式，才能和其他单板通讯。
l 命令行模板
1）登录网元
#1:login:1,"nesoft";
2）通常在命令行配置文件的第二行，有下面一条命令
:per-set-endtime:15m,1990@0@0@0@0@0;
:per-set-endtime:24h,1990@0@0@0@0@0;
3）初始化网元设备
:cfg-init-all;
在做新的配置前，需要对网元进行初始化操作，清除网元所有数据。
4）设置网元整体参数
:cfg-set-devicetype:OptiX10GV2,R001;
:cfg-set-devicetype:OptiX10GV2,standard; //注意大小写
:cfg-set-nename="1-深圳";
:cfg-set-neposition:”深圳”；
5）创建单板
:cfg-add-board:1&&3&8&&10,sp08;
:cfg-add-board:5&6,sl64:21&22,axcs;
:cfg-add-board:24,aeow:25,pmu:26,afan;
在5.10.01主机中，PMU和AFAN都需要显式创建；建议和AEOW单独放在一行。
6）复用段环等参数的设置
:cfg-add-rmspg:1,2fbi
:cfg-set-rmsbdmap:1,w1,5,1,1&&32;
:cfg-set-rmsbdmap:1,e1,6,1,1&&32;
:cfg-set-rmsattrib:1,0,4,1,600;
其他如线性复用段、SNCP、EPS等参数，都在此位置进行设置，具体参数参见《10G MADM业务配置指导书》。
7）创建业务连接
//深圳－广州
:cfg-add-xc:0,1,1,1,0,5,1,1,0,vc4；
:cfg-add-xc:0,5,1,1,0,1,1,1,0,vc4;
:cfg-add-xc:0,1,2,1,0,5,1,2,0,vc4；
:cfg-add-xc:0,5,1,2,0,1,2,1,0,vc4；
8）设置线路板参数（一般不用设）
:cfg-set-srj1:5,1,1&&64,1,"HuaWei SBS";
:cfg-set-srj1:6,1,1&&64,1,"HuaWei SBS";
:cfg-set-src2:5,1,1&&64,1,tugs;
:cfg-set-src2:6,1,1&&64,1,tugs;
9）设置时钟参数
:cfg-set-synclass:21,2,0x0501,f101;
10）设置公务参数
:cfg-set-telnum:24,101,999;
:cfg-set-reqtime:24,5;
:cfg-set-lineused:24,0,0x01010000,0,0,0;
:cfg-set-meetlineused:24,0,0x01010000,0,0,0
11）校验配置数据：
:cfg-verify;
12）查看网元是否进入正常运行态：
:cfg-get-nestate;
13）为安全起见，在配置文件正确下发、网元进入运行态后，还须将配置数据保存到主控的FLASH库：fdb0和fdb1，作双重备份。
:dbms-copy-all:drdb,fdb0;
:dbms-copy-all:drdb,fdb1;
