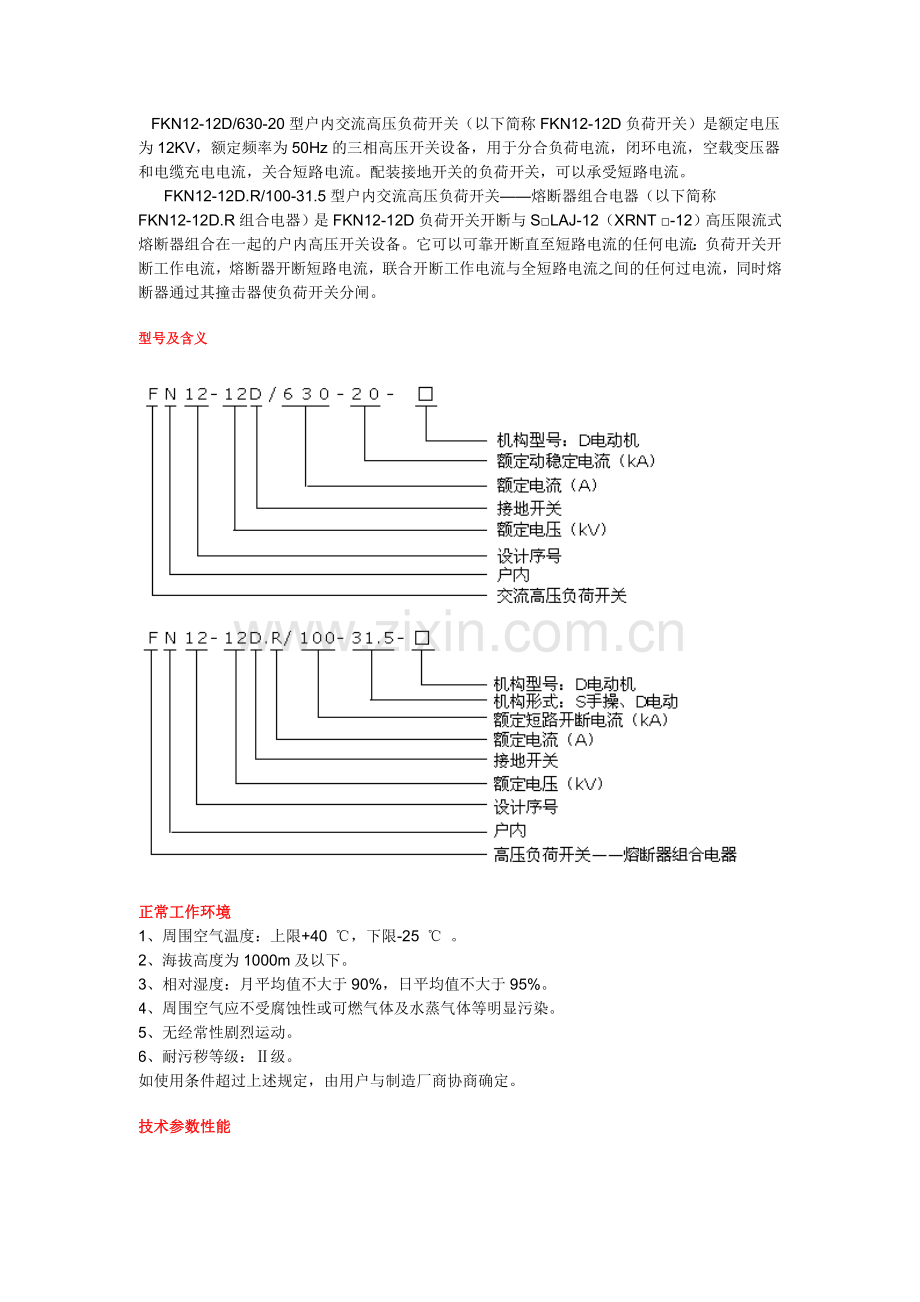

   FKN12-12D/630-20型户内交流高压负荷开关（以下简称FKN12-12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
      FKN12-12D.R/100-31.5型户内交流高压负荷开关——熔断器组合电器（以下简称FKN12-12D.R组合电器）是FKN12-12D负荷开关开断与S□LAJ-12（XRNT □-12）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
型号及含义

正常工作环境
1、周围空气温度：上限+40 ℃，下限-25 ℃ 。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
6、耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂商协商确定。

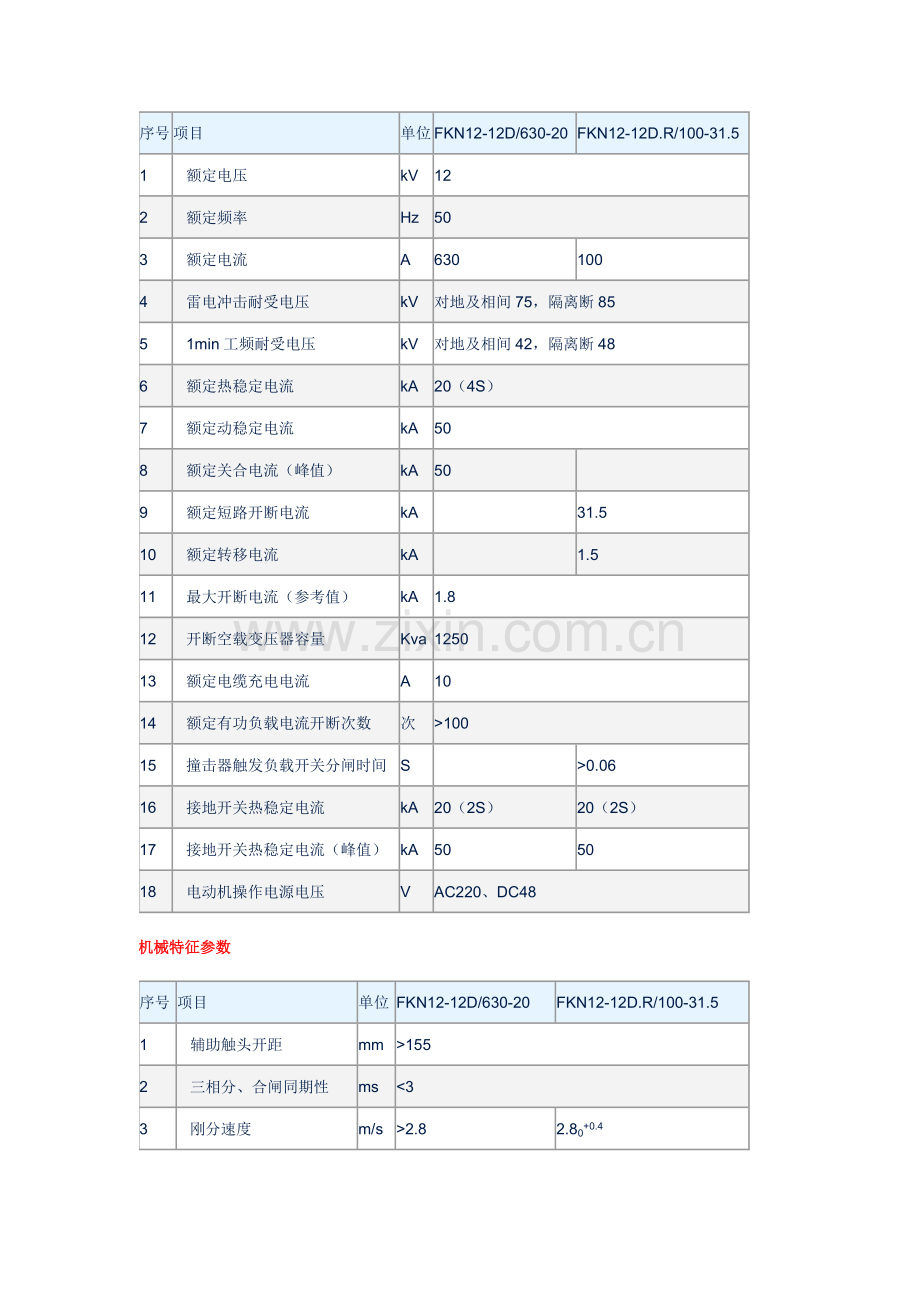

技术参数性能
序号
项目
单位
FKN12-12D/630-20
FKN12-12D.R/100-31.5
1
   额定电压
kV
12
2
   额定频率
Hz
50
3
   额定电流
A
630
100
4
   雷电冲击耐受电压
kV
对地及相间75，隔离断85
5
   1min工频耐受电压
kV
对地及相间42，隔离断48
6
   额定热稳定电流
kA
20（4S）
7
   额定动稳定电流
kA
50
8
   额定关合电流（峰值）
kA
50

9
   额定短路开断电流
kA

31.5
10
   额定转移电流
kA

1.5
11
   最大开断电流（参考值）
kA
1.8
12
   开断空载变压器容量
Kva
1250
13
   额定电缆充电电流
A
10
14
   额定有功负载电流开断次数
次
>100
15
   撞击器触发负载开关分闸时间
S

>0.06
16
   接地开关热稳定电流
kA
20（2S）
20（2S）
17
   接地开关热稳定电流（峰值）
kA
50
50
18
   电动机操作电源电压
V
AC220、DC48
机械特征参数
序号
项目
单位
FKN12-12D/630-20
FKN12-12D.R/100-31.5
1
   辅助触头开距
mm
>155
2
   三相分、合闸同期性
ms
<3
3
   刚分速度
m/s
>2.8
2.80+0.4
4
   刚合速度
m/s
>3.8
5
   接地开关断口距离
mm
145 ± 5
6
   主回路电阻
μΩ
<120
<300
7
   最大操作力距
N.m
<160
<180
主要技术参数
序号
型    号
熔断额定电流（A）
配用变压器容量（kVA）
英国型号
国标型号
1
   SDLAJ-12
XPNT□-12
16
100，125，160
2
20
200
3
25
250
4
31.5
315
5
40
400
6
   SFLAJ-12
50
500
7
63
630，800
8
80
1000
9
   SSLAJ-12
100
1250
10
   SKLAJ-12
125
1600
外形及安装尺寸图
