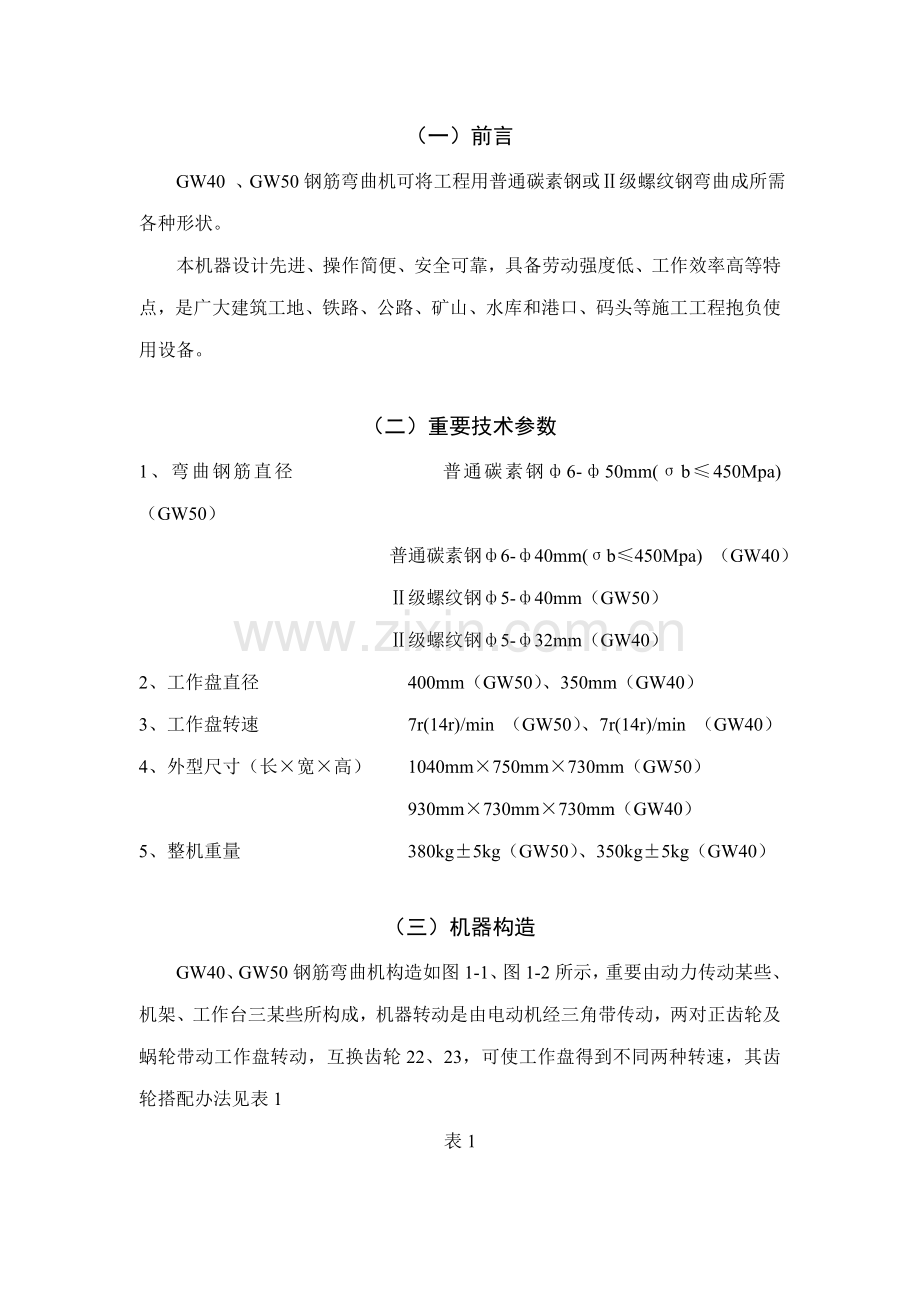

（一）前言
GW40 、GW50钢筋弯曲机可将工程用普通碳素钢或Ⅱ级螺纹钢弯曲成所需各种形状。
本机器设计先进、操作简便、安全可靠，具备劳动强度低、工作效率高等特点，是广大建筑工地、铁路、公路、矿山、水库和港口、码头等施工工程抱负使用设备。

（二）重要技术参数
1、弯曲钢筋直径 普通碳素钢ф6-ф50mm(σb≤450Mpa) （GW50）
普通碳素钢ф6-ф40mm(σb≤450Mpa) （GW40）
Ⅱ级螺纹钢ф5-ф40mm（GW50）
Ⅱ级螺纹钢ф5-ф32mm（GW40）
2、工作盘直径 400mm（GW50）、350mm（GW40）
3、工作盘转速 7r(14r)/min （GW50）、7r(14r)/min （GW40）
4、外型尺寸（长×宽×高） 1040mm×750mm×730mm（GW50）
930mm×730mm×730mm（GW40）
5、整机重量 380kg±5kg（GW50）、350kg±5kg（GW40）

（三）机器构造
GW40、GW50钢筋弯曲机构造如图1-1、图1-2所示，重要由动力传动某些、机架、工作台三某些所构成，机器转动是由电动机经三角带传动，两对正齿轮及蜗轮带动工作盘转动，互换齿轮22、23，可使工作盘得到不同两种转速，其齿轮搭配办法见表1
表1

主轴转速（转/分）
序号22齿轮齿数
序号23齿轮齿数
7
Z=33
Z=23
14
Z=23
Z=33

工作台用螺钉固定在机架上。工作台中央是工作盘，两侧是装有六个孔插入座和送料滚轴。

（四）机器操作.

一 、钢筋弯曲办法及附件选用
1、钢筋弯曲办法
本机能将钢筋弯曲成工程上所需
任何形状（见图3）。

图4
弯曲形钢筋工具插入位置示意图
1、柱体或柱套2、中心柱或柱套3、导向柱体
钢筋弯曲工作是在工作盘和插入座上分别插入不同附件，使工作盘回转而完毕。附件按表供应，钢筋弯曲办法见图4-9

弯曲形钢筋工具插入位置示意图 弯曲形钢筋工具插入位置示意图
1、柱体或柱套2、中心柱或柱套3、导向柱体 1 、柱体或柱套2、中心柱或柱套3、导向柱体

图8所示是弯曲直径6-24mm钢筋使用工具安装位置示意图
图9是弯曲直径不不大于24mm钢筋使用工具安装位置示意图
附件选用见附表

图8

附表GW50
钢筋直径（mm）
≥10-25
≥25-40
≥40-50
工
具
安
装
位
采
用
工
具
工
具
名
称

工
作
盘
中
心
工
作
盘
上
插
入
座
上
工
作
盘
中
心
工
作
盘
上
插
入
座
上
工
作
盘
中
心
工
作
盘
上
插
入
座
上
导向柱体

√

√

√
ф54中心柱
√

√

√

ф65柱体

√

√

√

ф77柱套

√

ф96柱套
√

√

偏心套

√

√

√

附表GW40
钢筋直径（mm）
≥6-25
≥25-32
≥32-40
工
具
安
装
位
采
用
工
具
工
具
名
称

工
作
盘
中
心
工
作
盘
上
插
入
座
上
工
作
盘
中
心
工
作
盘
上
插
入
座
上
工
作
盘
中
心
工
作
盘
上
插
入
座
上
导向柱体

√

√

√
ф43中心柱
√

√

√

ф30柱体

√

√

√

ф63柱套

√

ф96柱套
√

√

偏心套

√

√

√

二 操作注意事项
表2
序号
主
轴
转
数
弯
曲
根
数
钢
筋
直
径

GW50
GW40
7转/分
14转/分
7转/分
14转/分
1
10毫米

6

6
2
12毫米

5

5
3
14毫米

3

3
4
14毫米
4
3
3
2
5
16毫米
3
2
2
1
6
18毫米
3
不能弯曲
2
不能弯曲
7
30毫米
2
不能弯曲
1
不能弯曲
8
32-50毫米
1
不能弯曲
不能弯曲
不能弯曲
1、弯曲钢筋时必要依照弯曲角度大小来控制按扭，或调节行程挡块，因此必要掌握停车时间。
2、必要对的拟定好弯曲位置， 保持钢筋平直不可倾斜。
3、工作位置要选取易于操作地方。
4 、同步弯曲钢筋根数较多较长时，应自配架子支持。
5 、为了减少度量时间，可在台面设立标尺。
6、不同转速内一次最多能弯曲钢筋数见表2。
注： （1）上表所列转速与最多弯曲仅合用于材料限度不超过450兆帕。如材料强度变更时，钢筋数量应恰当变更。
（2）在使用本机器齿轮有效期内（≥300h）所能弯曲最多钢筋根数比表列数值减少一根，最大能弯曲32毫米钢筋一根。
（五）电气设备和电动机操纵
一、GW50型钢筋弯曲机电器原理图（图10）

图10 GW50型钢筋弯曲机电路原理
电器元件明细表
GW50
GW40
序号
名称
型号
规格
数量
序号
名称
型号
规格
数量
1
交流电动机
Y100L2-4
4KW 380V
1440转/分
1
1
交流电动机
Y100L2-4
3KW 380V
1440转/分
1
2
交流接触器
CX2510
25A线圈电压380V
1
2
交流接触器
CX1810
18A线圈电压380V
1
3
按钮
LA19-11
绿色
2
3
交流接触器
CX1801
18A线圈电压380V
2
4
按钮
LA19-11
黄色
1
4
按钮
LA19-11
绿色
1
5
按钮
LA19-11
红色
1
5
按钮
LA19-11
黄色
1
6
交流接触器
CX2501
25A线圈电压380V
2
6
按钮（急停）
LA19-11
红色
1

（六）机器润滑和维护

一． 机器润滑
1、机器润滑办法如下表（照图1-1 图1-2）
序号
润滑某些名称
润滑办法
润滑油牌号名称
润滑制度
备注
1
蜗轮箱齿轮箱
油池润滑
夏季用汽车齿轮油SYB1103-625
新机必要加油
每半年换一次
油面平视油窗中部
2
小轴轴承
出入润滑脂
钙基润滑脂
SYB1401-62
每一年换一次
装满2/3空间见图1-2
4
转动齿轮
齿面加油
钙基润滑脂
SYB1401-62
每周加油一次

5
送料滚轴
机油注入
20号机械油
SYSB1104-62
每班加油一次

2、设备保养与维护
① 开关使用前，一定在各润滑部位加润滑油，特别是蜗轮箱内，必要按规定加足SYBII03-625齿轮油。
② 严格按润滑周期表形成加油制度。
③ 不得用弯曲小直径工具来弯曲大直径工作。
④ 设备开始使用200h左右时，应将蜗轮箱内润滑油更换一次，在换油前，应先用煤油将箱体内冲洗干净。
⑤ 设备长期不用时，应在机械加工表面非涂漆部位涂抹防锈油脂，并存储在室内干燥处。
（七）附件表
序号
图号
名称
数量
备注（GW50）
备注（GW40）
1
405.5
挡料架
1组

2
405-10
柱套（一）
1
ф96
ф96
3
405-11
柱套（二）
1
ф77
ф77
4
405-13
挡料柱
4
ф54
ф43
5
405-14
挡料柱
1
ф65
ф30
6
405-15
挡料柱
1
ф30
ф26
7
405-16
偏心套
1
ф118
ф118
8
405-17
柱套（三）
1
无
ф63
（八）故障分析
本机常用故障总结如下表所示，若浮现其他故障或故障排除不了，顾客可与我公司联系，咱们将为你提供完善售后服务。
故障
故障因素
消除办法
箱体漏油
1、放油堵纸垫破损
2、下滑动轴承纸垫破损
更换（用1mm软钢自作）
异常噪音
缺油
清洗蜗轮箱，更换机油及轮组架润滑油
较大直径钢筋弯不动
皮带较松
重新涨紧或更换三角带
（九）售后服务
1、自产品售出之日起使用三个月内，因质量问题浮现故障，实行三包（易损件更换不在其中）。
2、三月后，顾客承担所使用零件费用。

（十）装箱单
GW50
名称
数量
名称
数量
阐明书
1份
合格证
1份
弯曲机
1台
挡料架
1个
ф54挡料柱
4个
ф65挡料柱
1个
ф30挡料柱
1个
偏心套
1个
ф96柱套
1个
ф77柱套
1个
工具箱
1个

GW40
名称
数量
名称
数量
阐明书
1份
合格证
1份
弯曲机
1台
挡料架
1个
ф43挡料柱
4个
ф30挡料柱
1个
ф26挡料柱
1个
偏心套
1个
ф96柱套
1个
ф77柱套
1个
ф63柱套
1个
工具箱
1个

GW40、GW50型钢筋弯曲机

使用阐明书

保定金地机械有限公司

厂址：河北省定兴县工业汇集区华建路9号
电话：
邮编：072650
