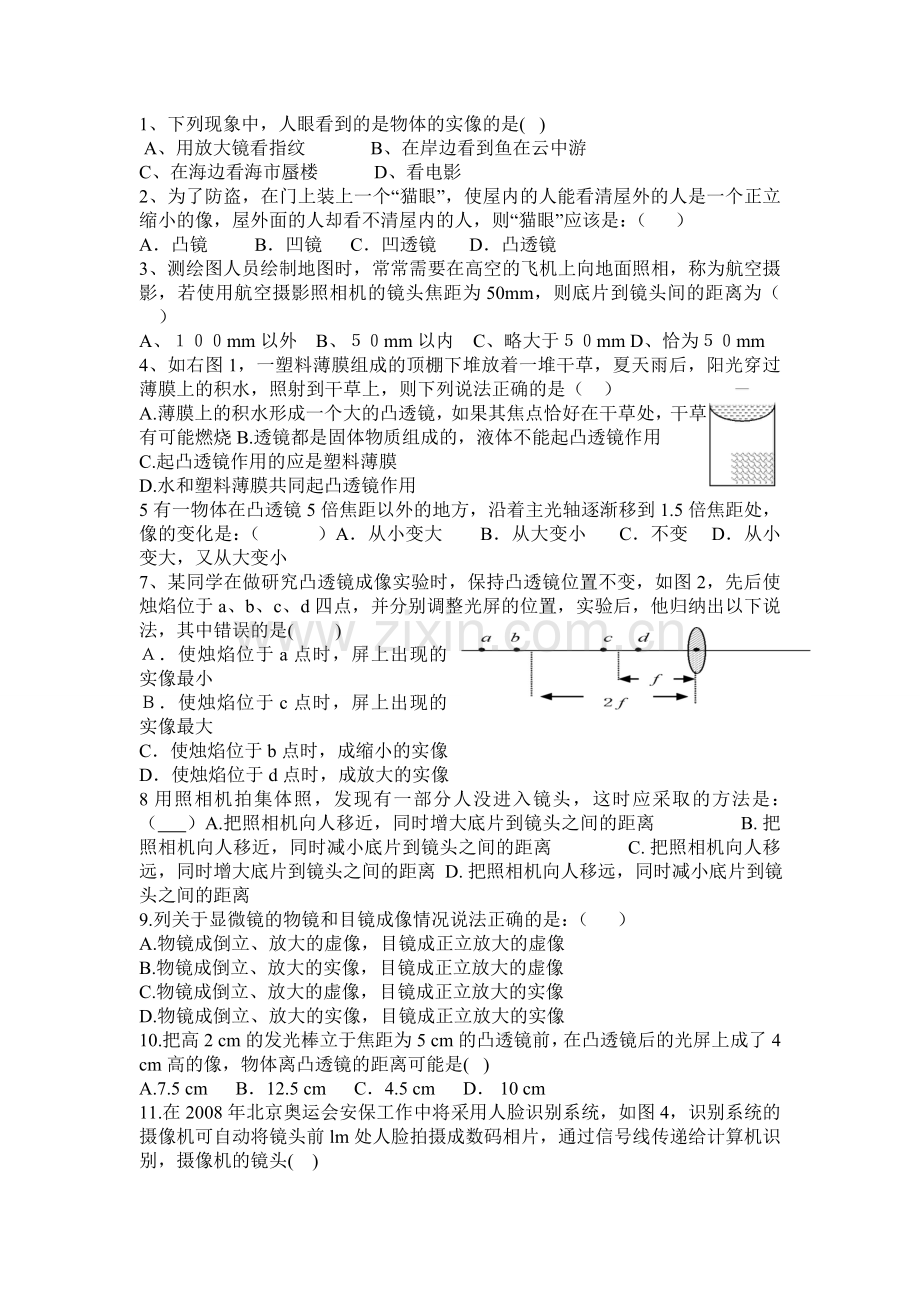

1、下列现象中，人眼看到的是物体的实像的是(   )
 A、用放大镜看指纹　   B、在岸边看到鱼在云中游
C、在海边看海市蜃楼　 D、看电影
2、为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是：（      ）
A．凸镜　      B．凹镜      C．凹透镜       D．凸透镜
3、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm，则底片到镜头间的距离为（　　）
A、１００mm以外 B、５０mm以内 C、略大于５０mm D、恰为５０mm
4、如右图1，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（    ）
A.薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B.透镜都是固体物质组成的，液体不能起凸透镜作用
C.起凸透镜作用的应是塑料薄膜
D.水和塑料薄膜共同起凸透镜作用
5有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是：（　　　）A．从小变大       B．从大变小      C．不变    D．从小变大，又从大变小
7、某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，如图2，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是(  )
Ａ．使烛焰位于a点时，屏上出现的实像最小
Ｂ．使烛焰位于c点时，屏上出现的实像最大
C．使烛焰位于b点时，成缩小的实像　　
D．使烛焰位于d点时，成放大的实像
8用照相机拍集体照，发现有一部分人没进入镜头，这时应采取的方法是：（      ）A.把照相机向人移近，同时增大底片到镜头之间的距离 B. 把照相机向人移近，同时减小底片到镜头之间的距离 C. 把照相机向人移远，同时增大底片到镜头之间的距离 D. 把照相机向人移远，同时减小底片到镜头之间的距离
9. 列关于显微镜的物镜和目镜成像情况说法正确的是：（      ）
A.物镜成倒立、放大的虚像，目镜成正立放大的虚像
B.物镜成倒立、放大的实像，目镜成正立放大的虚像
C.物镜成倒立、放大的虚像，目镜成正立放大的实像
D.物镜成倒立、放大的实像，目镜成正立放大的实像
10.把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的像，物体离凸透镜的距离可能是(   )
A.7.5 cm      B．12.5 cm      C．4.5 cm      D． 10 cm
11.在2008年北京奥运会安保工作中将采用人脸识别系统，如图4，识别系统的摄像机可自动将镜头前lm处人脸拍摄成数码相片，通过信号线传递给计算机识别，摄像机的镜头(    )
A．相当于凸透镜，焦距可为0．1m
B.相当于凹透镜，焦距可为0．1m
C．相当于凸透镜，焦距可为0．5m
D．相当于凸透镜，焦距可为0．6m
12、报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜，则奶奶的眼镜是图中的( )

1.防止森林火灾，在森林里不允许随地丢弃饮料瓶，这是因为雨水进入饮料后对光的作用相于一个     镜，它对太阳光起        作用，可能会导致森林火灾。
1、 通过一个透镜观察一个印有字母的纸的情形如图9所示，由图可知该透镜属于    透镜，所成的像的性质是缩小、倒立的      像，纸到透镜的距离是           （填“大于两倍焦距”、“大于一倍焦距而小于两倍焦距”，“等于一倍焦距”或“小于一倍焦距”），此透镜对光线起     （填“会聚”或“发散”）作用。
2、 一束平行光经过凸透镜折射后的传播方向如图甲所示，由图可知，此凸透镜的焦距        ㎝；当把蜡烛放在此凸透镜左侧12㎝处时，如图乙所示，则从该凸透镜的右侧通过凸透镜可以看到一个        （填“正立”或“倒立”）、放大的虚像。

9\做“探究凸透镜成像的规律”的实验时，有一个实验小组根据实验现象和测得的数据填
物距u/㎝
像距v/㎝
物像位置的关系
像的性质
25
11.8
物与像分居于透镜两侧
倒立、缩小的实像
20
13.2
物与像分居于透镜两侧
倒立、缩小的实像
15
17.1
物与像分居于透镜两侧
倒立、放大的实像
10
38.5
物与像分居于透镜两侧
倒立、放大的实像
5

物与像位于透镜同侧
正立、放大的虚像
2

物与像位于透镜同侧
正立、放大的虚像

做实验时，老师没有提供凸透镜的焦距。请你分析上表内容，写出两个实验结论①                            ②
10、在“研究凸透镜成像规律的实验中”：（1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致在         ，其目的是为了               。（2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立等大的实像，则凸透镜的焦距是       cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是        、        、        ，利用此原理制成了       .
1、根据平面镜成像特点，在图中画出物AB在平面镜MN中的像A′B′。
2\在图中已知某一光线经过凸透镜后沿AC方向射出，AC与主光轴平行；另一光线经过凸透镜后沿OB方向射出（O是透镜的光心），试画出与光线AC和OB分别对应的入射光线.
3\请在下列各图15中画出经过透镜前后的入射光线或折射光线。
