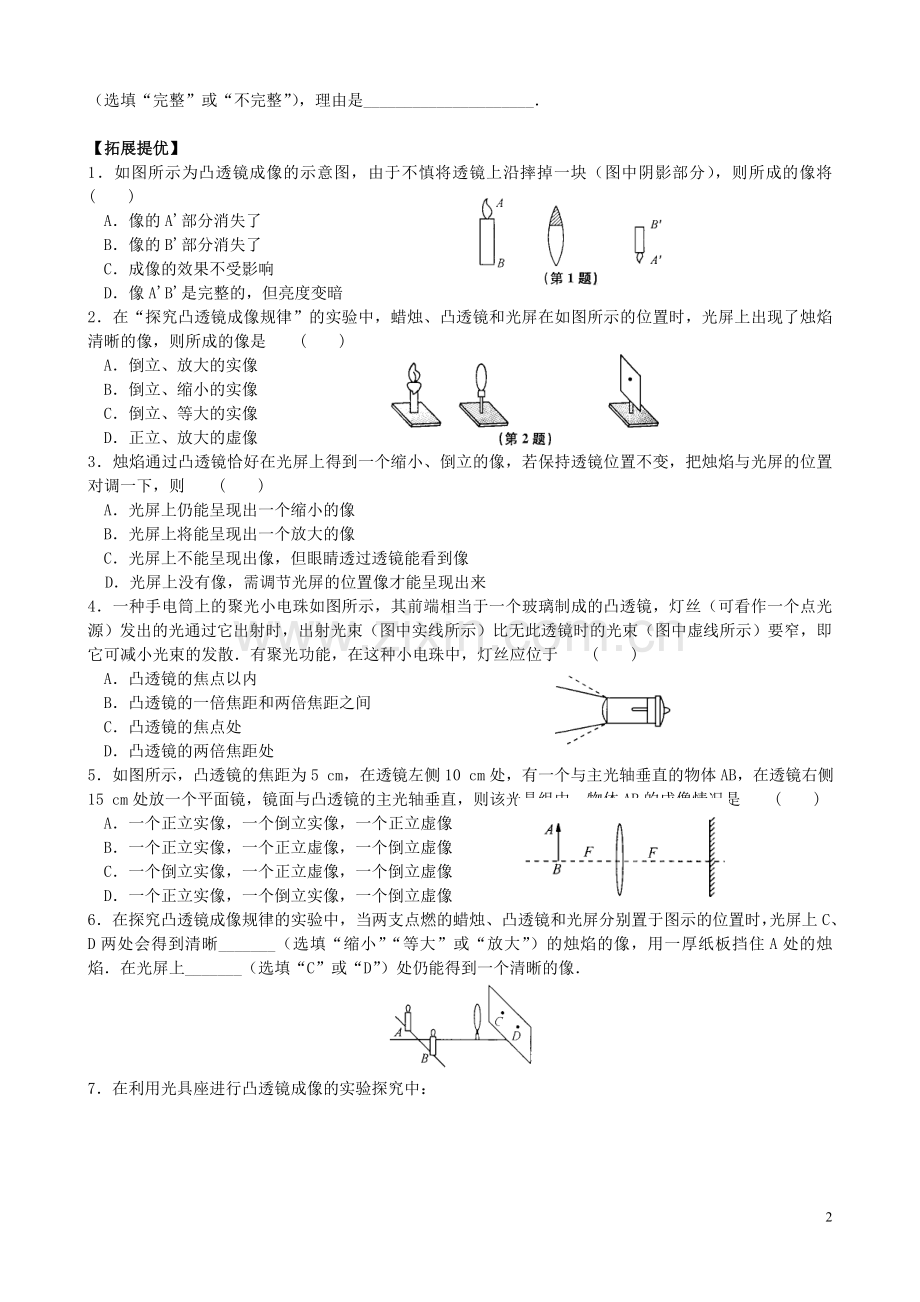

第四章光的折射透镜.doc_第2页
第2页 / 共3页
第四章光的折射透镜.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、第四章 光的折射 透镜第5课时 凸透镜成像的规律(2)【基础巩固】1将一支点燃的蜡烛放在一个凸透镜前某个位置,在凸透镜另一侧的光屏上得到了清晰放大的像,那么蜡烛位于此凸透镜的 ( ) A焦距以内 B焦距和二倍焦距之间 C二倍焦距处 D二倍焦距以外2在“探究凸透镜成像”实验中,烛焰在光屏上成一个清晰缩小的像,光屏离凸透镜的距离为20 cm当烛焰距凸透镜的距离为30 cm时,烛焰所成的像 ( ) A只可能是倒立、缩小的实像 B只可能是倒立、放大的实像 C只可能是正立、放大的像 D倒立放大、缩小或等大的实像都有可能3同学们利用如图所示的装置探究“凸透镜成像规律”时,将蜡烛从远处逐渐靠近凸透镜的过程中

2、,蜡烛经过_位置以后,所成实像由缩小变成放大;经过_位置以后由实像变成虚像4在探究凸透镜成像的实验中: (1)在探究前,小明同学将凸透镜对着太阳光,把透镜逐渐向白纸移动,直到太阳光在白纸上会聚到一点(如图甲所示)这一操作的目的是_(2)小明将蜡烛、凸透镜和光屏放入光具座中进行实验,其中一次实验情景如图乙所示,由此得到的实验结论_5在探究凸透镜成像特点的实验中(1)实验时,在光屏上得到了一个清晰的像,但像的位置偏高,如图所示(P点是2倍焦距处)你解决的方法是_(2)调整后,把蜡烛移到A点处,此时光屏上的像很模糊,为了得到清晰的像,应把光屏向_(选填“左”或“右”)移动,这次成的是倒立、_的实像(

3、3)再把蜡烛移到B点处,无论怎样调节光屏,光屏上始终承接不到像,是因为此时成的是正立、放大的_像,要想看到这个像,应从图中的_(选填“C”或“D”)箭头所示的方向去观察6同学们要探究“凸透镜成像规律”,选用的器材有:凸透镜、蜡烛、光屏、光具座、火柴(1)实验探究前应调整烛焰、凸透镜、光屏三者的中心在_(2)器材调好后,蜡烛从距凸透镜较远的位置逐渐向凸透镜移动,调整光屏位置,在光屏上测出了不同位置时像的高度,并将数据填在下表中凸透镜的焦距f10 cm同学们根据实验数据得出的结论是:物体离凸透镜越近,像就越大,他们得出的结论完整吗?_(选填“完整”或“不完整”),理由是_【拓展提优】1如图所示为凸

4、透镜成像的示意图,由于不慎将透镜上沿摔掉一块(图中阴影部分),则所成的像将 ( ) A像的A部分消失了 B像的B部分消失了 C成像的效果不受影响 D像AB是完整的,但亮度变暗2在“探究凸透镜成像规律”的实验中,蜡烛、凸透镜和光屏在如图所示的位置时,光屏上出现了烛焰清晰的像,则所成的像是 ( ) A倒立、放大的实像B倒立、缩小的实像 C倒立、等大的实像D正立、放大的虚像3烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的像,若保持透镜位置不变,把烛焰与光屏的位置对调一下,则 ( ) A光屏上仍能呈现出一个缩小的像 B光屏上将能呈现出一个放大的像 C光屏上不能呈现出像,但眼睛透过透镜能看到像D光屏上没

5、有像,需调节光屏的位置像才能呈现出来4一种手电筒上的聚光小电珠如图所示,其前端相当于一个玻璃制成的凸透镜,灯丝(可看作一个点光源)发出的光通过它出射时,出射光束(图中实线所示)比无此透镜时的光束(图中虚线所示)要窄,即它可减小光束的发散有聚光功能,在这种小电珠中,灯丝应位于 ( ) A凸透镜的焦点以内 B凸透镜的一倍焦距和两倍焦距之间 C凸透镜的焦点处 D凸透镜的两倍焦距处5如图所示,凸透镜的焦距为5 cm,在透镜左侧10 cm处,有一个与主光轴垂直的物体AB,在透镜右侧15 cm处放一个平面镜,镜面与凸透镜的主光轴垂直,则该光具组中,物体AB的成像情况是 ( )A一个正立实像,一个倒立实像,

6、一个正立虚像B一个正立实像,一个正立虚像,一个倒立虚像C一个倒立实像,一个正立虚像,一个倒立虚像D一个正立实像,一个倒立实像,一个倒立虚像6在探究凸透镜成像规律的实验中,当两支点燃的蜡烛、凸透镜和光屏分别置于图示的位置时,光屏上C、D两处会得到清晰_(选填“缩小”“等大”或“放大”)的烛焰的像,用一厚纸板挡住A处的烛焰在光屏上_(选填“C”或“D”)处仍能得到一个清晰的像7在利用光具座进行凸透镜成像的实验探究中: (1)如图甲所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑,由图可知,凸透镜对光线具有_作用,该凸透镜的焦距是_cm(2)将蜡烛、凸透镜、光屏依次

7、放在光具座上,点燃蜡烛后,无论怎样移动光屏都不能在光屏上得到像,请你指出其中一条可能的原因:_(3)调整后,把烛焰放在距凸透镜16 cm处时(如图乙所示),在凸透镜另一侧前后移动光屏,会在光屏上得到一个倒立、_(选填“放大”或“缩小”)的实像;如果将蜡烛在乙图的基础上远离透镜,仍要在光屏上得到清晰的像,光屏应向_(选填“靠近”或“远离”)透镜的方向移动8某小组在探究凸透镜成像规律时,不小心将透镜掉在地上碎成三块他们不知道碎镜片的焦距是否与原透镜相等,于是选取其中一块镜片,准备测量其焦距(1)请你设计一个简单实验,测量所选镜片的焦距,所用的主要器材有_;在下图中画出你所设计的实验示意图(图中镜片已画出)(2)测量后,发现这块镜片的焦距与原透镜相等,由此他们得出“每块镜片的焦距都与原透镜相等”的结论,他们这种推断方法存在的主要问题是_3
