第十四章 欧姆定律 复习课
1．下列关于电流跟电压、电阻的关系说法正确的是 ( )
A．电流一定与电压成正比
B．电流一定与电阻成反比
C．电压一定时，电流跟电阻成反比
D．电阻一定时，电压跟电流成反比
2．如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比 ( )
A．两表示数均变大 B．两表示数均变小
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大

3．如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。则电阻R1与R2的比值为 ( )
A．1︰3 B．3︰l C．2︰3 D．3︰2
4．如图所示，电源电压保持不变，R1＝7，R2＝8，闭合S时，电压表的示数为3．5V，
则电源电压为 ( )
A．2．5 V B．7．5 V
C．14 V D．3．5 V

5．如图所示，电路中A1和A2是两个完全相同的电流表，均有“0～0．6A”和“0～3 A”两个量程。当开关S闭合时，两表均有正常的示数，且指针偏转的角度相同，则
R l︰R2为 ( )
A．1︰4 B．4︰l
C．1︰5 D．5︰1

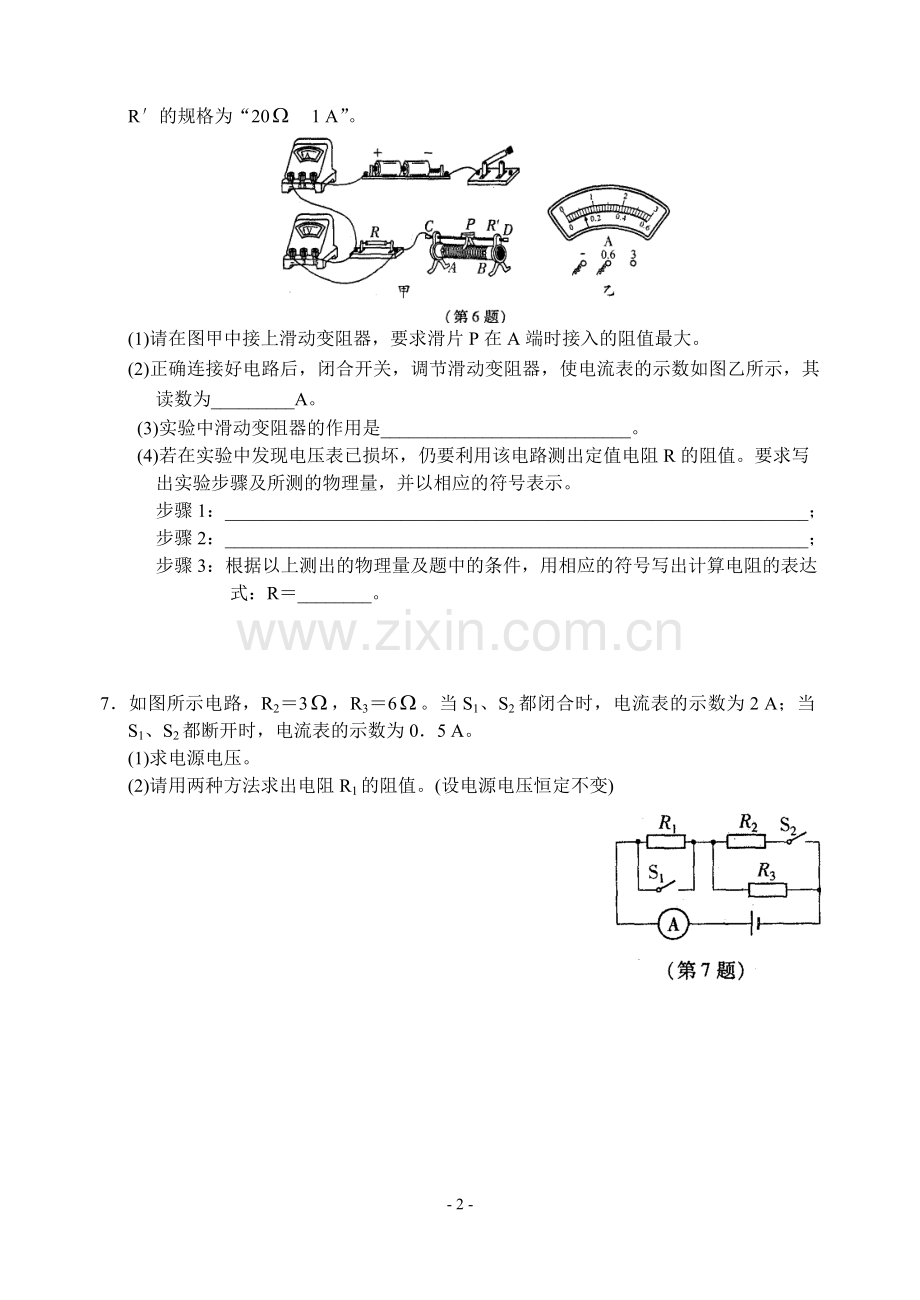

6．图甲是测量定值电阻R的实物连接图(缺一根导线)。图中R约为10，滑动变阻器
R′的规格为“20 1 A”。

(1)请在图甲中接上滑动变阻器，要求滑片P在A端时接入的阻值最大。
(2)正确连接好电路后，闭合开关，调节滑动变阻器，使电流表的示数如图乙所示，其读数为_________A。
(3)实验中滑动变阻器的作用是___________________________。
(4)若在实验中发现电压表已损坏，仍要利用该电路测出定值电阻R的阻值。要求写
出实验步骤及所测的物理量，并以相应的符号表示。
步骤1：_______________________________________________________________；
步骤2：_______________________________________________________________；
步骤3：根据以上测出的物理量及题中的条件，用相应的符号写出计算电阻的表达
式：R＝________。

7．如图所示电路，R2＝3，R3＝6。当S1、S2都闭合时，电流表的示数为2 A；当S1、S2都断开时，电流表的示数为0．5 A。
(1)求电源电压。
(2)请用两种方法求出电阻R1的阻值。(设电源电压恒定不变)

8．有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为
热敏电阻。图甲是某热敏电阻的阻值随温度变化的图象，小马同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图乙是这个水温表的原理图，图中的
电压表量程为0～3 V；定值电阻R0的阻值为100。当水温达到100℃时，要求电压
表的示数达到最大值。
(1)根据图象回答该热敏电阻在100℃时的电阻值为多大?
(2)小马同学将电压表的刻度盘改画为指示温度的刻度盘，如果每l0℃画一条刻度线，这个刻度盘的刻度是否均匀？
(3)通过计算说明改画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应?

参考答案
1．C 2．A 3．A 4．B 5．B 6．(1)略 (2)0．12
(3)保护电路(或改变电阻两端的电压)
(4)将滑片P置于A端，闭合开关，记下电流表的示数I1
将滑片P置于B端，闭合开关，记下电流表的示数I2
7．(1)当S1、S2都闭合时，R2和R3并联，U＝IR23＝I＝4V
(2)当S1、S2都断开时，R2和R3串联。求出电阻R1的阻值为2
8．(1)100 (2)不均匀 (3)1 V
