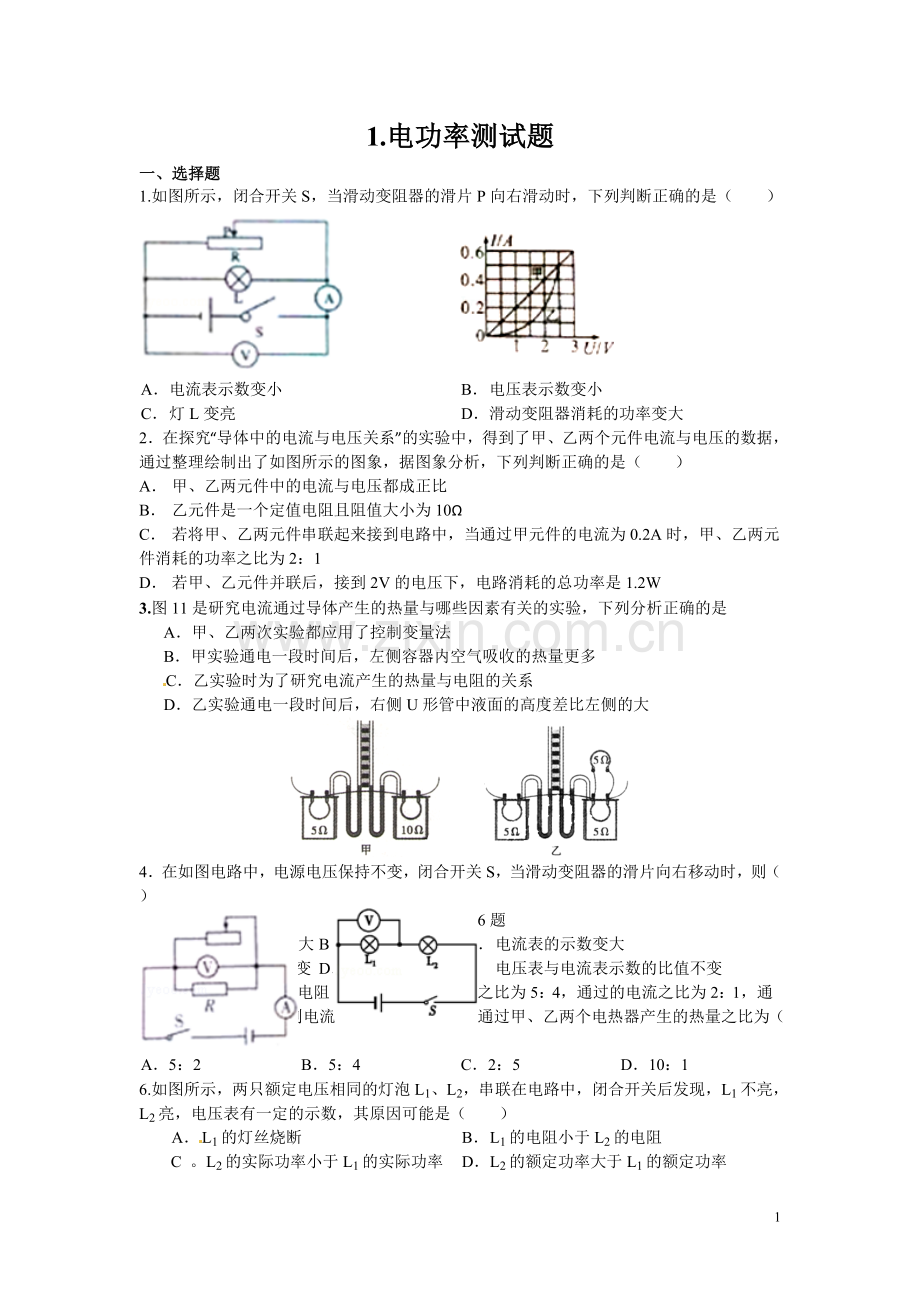

1.电功率测试题
一、选择题
1.如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）

A．
电流表示数变小
B．
电压表示数变小

C．
灯L变亮
D．
滑动变阻器消耗的功率变大
2．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（　　）
A． 甲、乙两元件中的电流与电压都成正比
B． 乙元件是一个定值电阻且阻值大小为10Ω
C． 若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗的功率之比为2：1
D． 若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W
3.图11是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．甲、乙两次实验都应用了控制变量法
B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C．乙实验时为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大

4．在如图电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右移动时，则（　　）
6题
　 A．电压表的示数变大 B． 电流表的示数变大
　 C．电阻R的功率不变 D． 电压表与电流表示数的比值不变
5.甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（　　）
A． 5：2 B． 5：4 C． 2：5 D． 10：1
6.如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是（　　）
A．L1的灯丝烧断 B． L1的电阻小于L2的电阻
　 C 。L2的实际功率小于L1的实际功率 D． L2的额定功率大于L1的额定功率

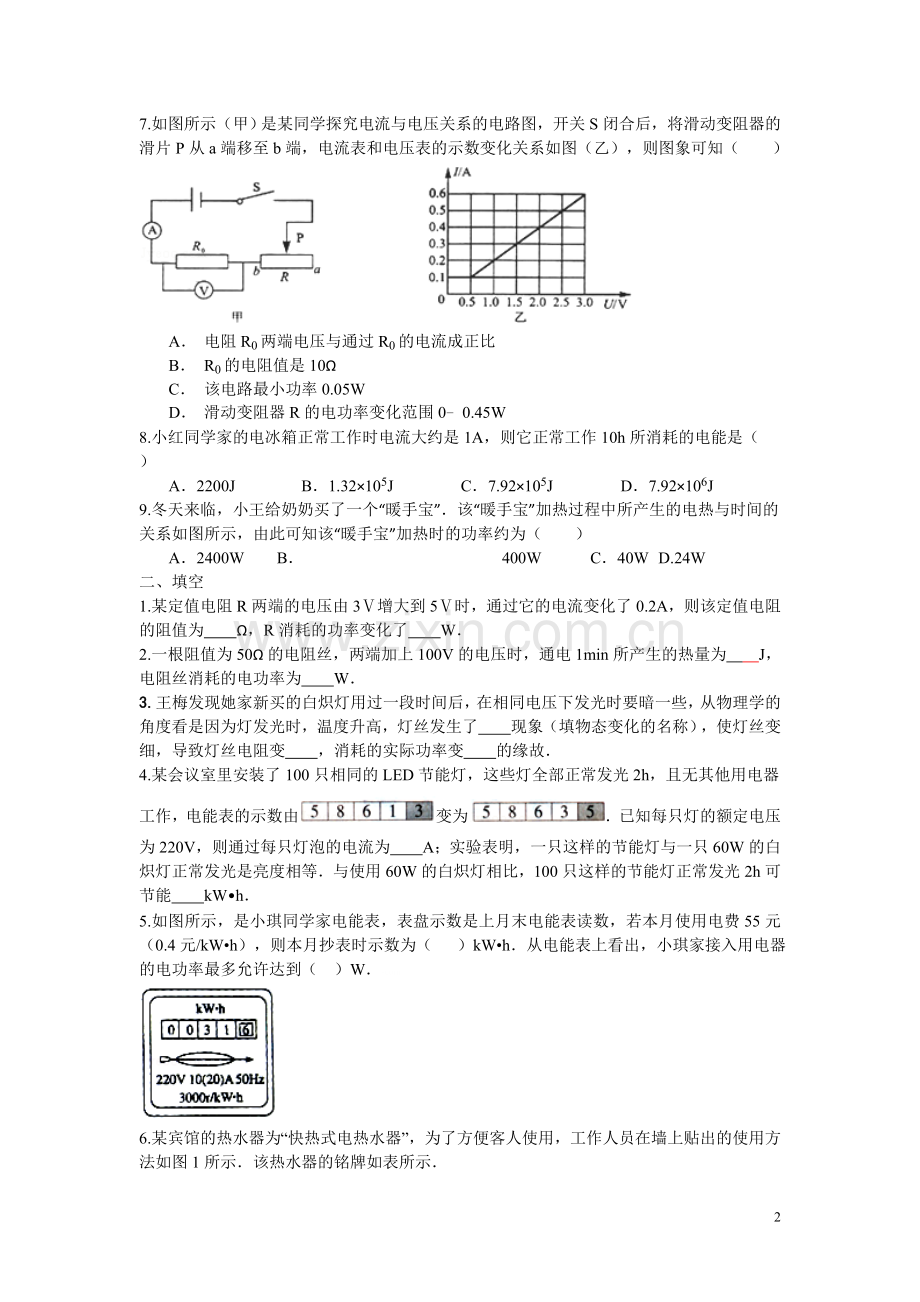

7.如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（　　）
　 A． 电阻R0两端电压与通过R0的电流成正比
　 B． R0的电阻值是10Ω
　 C． 该电路最小功率0.05W
　 D． 滑动变阻器R的电功率变化范围0﹣0.45W
8.小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（　　）
　 A．2200J B． 1.32×105J C． 7.92×105J D． 7.92×106J
9.冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（　　）
　 A．2400W B． 400W C．40W D.24W
二、填空
1.某定值电阻R两端的电压由3Ⅴ增大到5Ⅴ时，通过它的电流变化了0.2A，则该定值电阻的阻值为　　Ω，R消耗的功率变化了　　W．
2.一根阻值为50Ω的电阻丝，两端加上100V的电压时，通电1min所产生的热量为　　J，电阻丝消耗的电功率为　　W．
3.王梅发现她家新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了　　现象（填物态变化的名称），使灯丝变细，导致灯丝电阻变　　，消耗的实际功率变　　的缘故．
4.某会议室里安装了100只相同的LED节能灯，这些灯全部正常发光2h，且无其他用电器工作，电能表的示数由变为．已知每只灯的额定电压为220V，则通过每只灯泡的电流为　　A；实验表明，一只这样的节能灯与一只60W的白炽灯正常发光是亮度相等．与使用60W的白炽灯相比，100只这样的节能灯正常发光2h可节能　　kW•h．
5.如图所示，是小琪同学家电能表，表盘示数是上月末电能表读数，若本月使用电费55元（0.4元/kW•h），则本月抄表时示数为（ ）kW•h．从电能表上看出，小琪家接入用电器的电功率最多允许达到（ ）W．-com

6.某宾馆的热水器为“快热式电热水器”，为了方便客人使用，工作人员在墙上贴出的使用方法如图1所示．该热水器的铭牌如表所示．

电源
220v﹣50Hz
额定功率
8500W
额定电流
39A
进水压力
≥0.05MPa
额定压力
0.6MPa
防水等级
IPX4
防触电等级
1类
出厂编号
见标签
净重
52kg
（1）图2中的字母A、B、C、D、E分别代表热水器的开关或按键，请你按工作人员的提示，选择合理的开关或按键，写出使用该热水器洗浴的操作顺序为　 （用A、B、C、D、E字母表示）．
（2）某人使用该热水器洗浴，热水器正常工作，开始于结束洗浴的示数如图2所示．他洗浴过程中消耗的电能是　　kW•h．
（3）如果家庭添置这种“快热式热水器”，一定要注意铭牌中的额定电流　．这种热水器　
　（填“需要”或“不需要”）带有漏电保护器的开关．　　njy*
7.如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为　　kW•h，他家现已接入用电器的总功率为2000W，则还可连接“220V，60W”的白炽灯　　盏

8.两电阻R1=6Ω，R2=9Ω，当它们串联接在电源电压为3V的电路两端，通过它们的电流I=
　　A，加在R1、R2两端的电压之比U1：U2=　　；当R1、R2并联接在原电路中，通过R1、R2的电流之比I1：I2=　　，通过R1、R2的发热之比Q1：Q2=　 ．2·1·c·n·j·y
9.一个标有“6V3W”的灯泡接在9V的电源上，要使它正常发光，还应串联一个阻值为　　Ω的电阻，此电路工作2分钟一共消耗　　J的电能．
10.若将分别标有“3V 3W”、“6V 3W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是　　V，标有“3V 3W”字样的灯实际消耗的电功率是　　W．（灯丝电阻值不变）世纪教育
三. 实验探究题
1.在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．

（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（2）在连接电路时，开关必须　　．若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器　　（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为2V，则小灯泡的实际功率　　额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向　　（填“A”或“B”）端移动，当电压表的示数为　3.8　V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为　　W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压　　（填“成”或“不成”）正比，这是因为　 　．
2.在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V，小灯泡电阻约为10Ω．

（1）请你用笔画线代替导线，将图甲中的实验电路连接完善（要求滑片向左移动时灯泡变暗）．
（2）小明同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出现上述故障的原因可能是：①　 　 ；②　
（3）故障排除后，小明同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为　　V．若他想测量小灯泡的额定功率，应将图甲中的滑片向　　（选填“左”或“右”）端移动，使电压表示数为2.5V．
（4）他又移动滑片，记下了几组对应的电压表和电流表的示数，并绘制成图丙所示的l﹣U图象，根据图象信息可以计算出小灯泡的额定功率是　　W．
（5）他利用已测出的几组数据求出了小灯泡的电阻，发现小灯泡的电阻值是变化的，产生这一现象的原因是　 　．
（6）在该试验后把小灯泡换成一个定制电阻，还可探究　　的关系（选填“A”或“B”）．
A．电流与电阻 B．电流与电压．
3.某兴趣小组用如图甲所示的实验仪器，测量一只额定电压为2.5V的小灯泡的额定功率．

（1）图甲中的电路未连接完整，请用笔画线代替导线，在答题卡相应图中将电路连接完整．
（2）电路连接好后，闭合开关，发现灯泡发光，电压表的指针有明显偏转，但电流表的指针却没有偏转，请问发生这种现象的原因是：　 　．
（3）排除故障后，它们根据测量出的实验数据画出了如图乙所示的I﹣U图象，由此可知小灯泡的额定功率为　　W．
4.在测量标有“0.3A”字样小灯泡的额定功率的实验中，估计灯泡额定功率约为1.5W，电源电压保持不变，使用的电流表“0﹣0.6A”、“0﹣3A”量程完好，电压表“0﹣3V”量程完好，但“0﹣15V”的量程已损坏，滑动变阻器的铭牌上标有“50Ω、1A”字样．同学们按图乙正确连接好电路，滑动变阻器的滑片P在最大电阻位置上，闭合开关时，电压表、电流表的示数分别为2V和0.2A，则电源电压为　　V；
由于电压表0﹣15V量程损坏，从电路中撤去了电压表，然后缓慢移动滑动变阻器滑片P，当电流表示数为　　A时，灯泡正常发光；观察发现此时滑动变阻器滑片P恰好处于变阻器的中点位置，据此计算出灯泡额定功率为　　W．

四、问答题
1.小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．
（1）请你根据小明发现的现象提出一个需要探究的物理问题；
（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RA＜RB．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．

2.如图所示，人们日常生活和工作中经常使用的一种插线板．
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理．
（2）现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细．请根据焦耳定律解释使用这种插线板将会存在什么隐患．

五、计算题
1.图所示，电源电压为12V，并且保持不变，滑动变阻器R1的最大阻值为18Ω，R2为12Ω，小灯泡L上标有“6V 3W”字样．
（1）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（2）闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求通电10min电流通过滑动变阻器做的功是多少？　　

2.图是家用电热壶及铭牌，假设电热壶电阻丝电阻不变，水的比热容c水=4.2×103J/(kg.℃)，水的密度1.0×103kg/m3。求
（1）电热壶电阻丝的电阻
（2）不考虑热损失，电热壶正常工作时，把1L水从20℃加热到100℃所需要的时间
（3）当电压为198V时，电热壶的实际功率
产品型号 XXXX
额定电压 220V
额定功率 1000W
频率 50HZ
容量 1.0L
