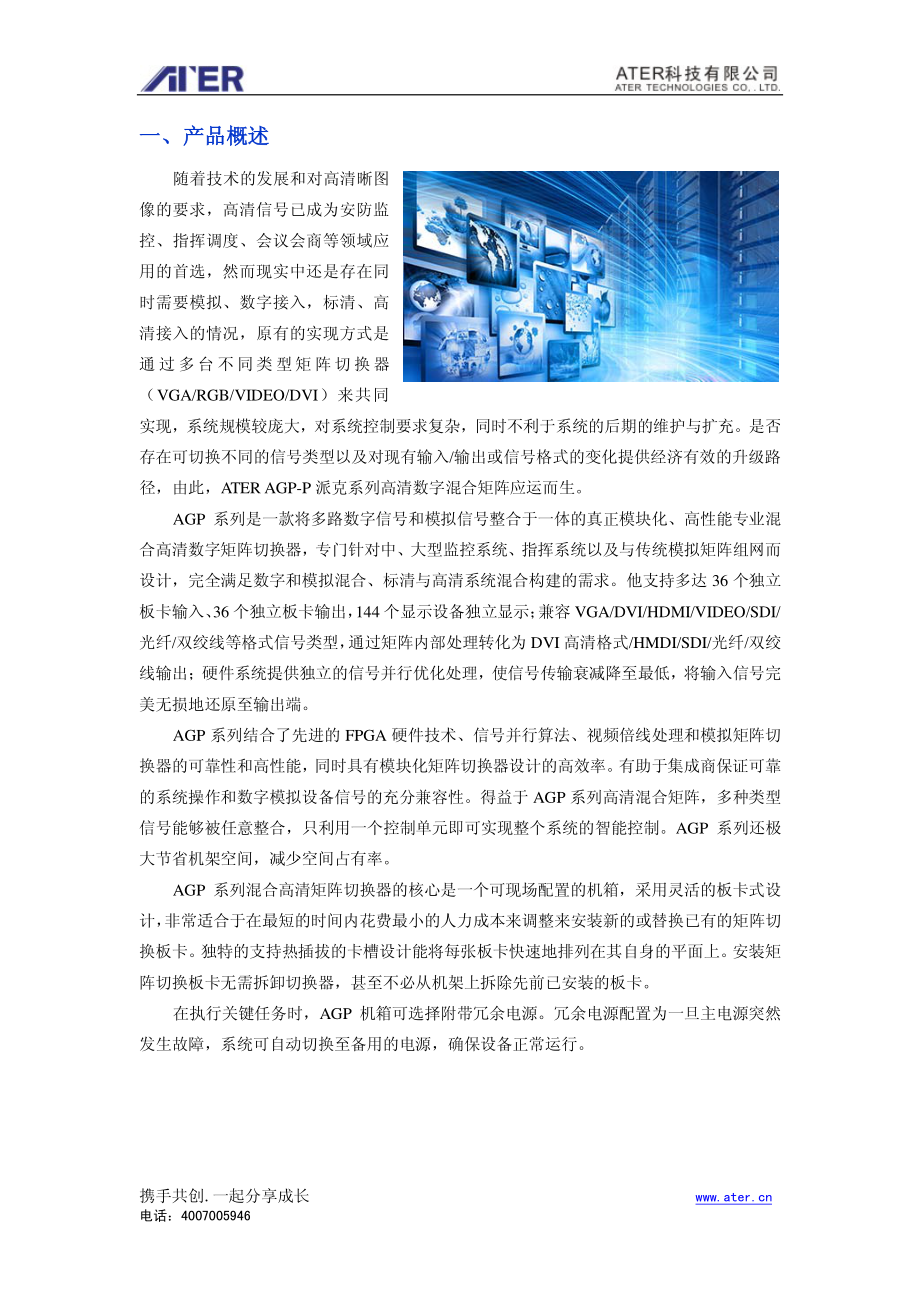

携手共创.一起分享成长 电话：4007005946 ATER AGP 系列系列 数字数字高清混合矩阵高清混合矩阵 携手共创.一起分享成长 电话：4007005946 一、产品概述一、产品概述 随着技术的发展和对高清晰图像的要求，高清信号已成为安防监控、指挥调度、会议会商等领域应用的首选，然而现实中还是存在同时需要模拟、数字接入，标清、高清接入的情况，原有的实现方式是通 过 多台 不 同类 型矩 阵 切换 器（VGA/RGB/VIDEO/DVI）来共同实现，系统规模较庞大，对系统控制要求复杂，同时不利于系统的后期的维护与扩充。是否存在可切换不同的信号类型以及对现有输入/输出或信号格式的变化提供经济有效的升级路径，由此，ATER AGP-P 派克系列高清数字混合矩阵应运而生。AGP 系列是一款将多路数字信号和模拟信号整合于一体的真正模块化、高性能专业混合高清数字矩阵切换器，专门针对中、大型监控系统、指挥系统以及与传统模拟矩阵组网而设计，完全满足数字和模拟混合、标清与高清系统混合构建的需求。他支持多达 36 个独立板卡输入、36 个独立板卡输出，144 个显示设备独立显示；兼容 VGA/DVI/HDMI/VIDEO/SDI/光纤/双绞线等格式信号类型，通过矩阵内部处理转化为 DVI 高清格式/HMDI/SDI/光纤/双绞线输出；硬件系统提供独立的信号并行优化处理，使信号传输衰减降至最低，将输入信号完美无损地还原至输出端。AGP 系列结合了先进的 FPGA 硬件技术、信号并行算法、视频倍线处理和模拟矩阵切换器的可靠性和高性能，同时具有模块化矩阵切换器设计的高效率。有助于集成商保证可靠的系统操作和数字模拟设备信号的充分兼容性。得益于 AGP 系列高清混合矩阵，多种类型信号能够被任意整合，只利用一个控制单元即可实现整个系统的智能控制。AGP 系列还极大节省机架空间，减少空间占有率。AGP 系列混合高清矩阵切换器的核心是一个可现场配置的机箱，采用灵活的板卡式设计，非常适合于在最短的时间内花费最小的人力成本来调整来安装新的或替换已有的矩阵切换板卡。独特的支持热插拔的卡槽设计能将每张板卡快速地排列在其自身的平面上。安装矩阵切换板卡无需拆卸切换器，甚至不必从机架上拆除先前已安装的板卡。在执行关键任务时，AGP 机箱可选择附带冗余电源。冗余电源配置为一旦主电源突然发生故障，系统可自动切换至备用的电源，确保设备正常运行。携手共创.一起分享成长 电话：4007005946 标准机箱：标准机箱：极具空间效率的插卡式机箱可容纳所有矩阵切换系统的输入/输出连接，用于支持具有更多显示设备的显示系统。只需简单的选择最适合现场环境的应用模式，然后按顺序依次将板卡安装于机箱中，即可满足要求，整个过程简单快捷。携手共创.一起分享成长 电话：4007005946 二、功能二、功能特性特性 标准标准模块化模块化结构结构 提供五种标准 U 的机箱，包含 1.5U、3U、8U、12U 和 24U，分别提供多达 4、9、18、38、72 个板卡插槽，可根据现场环境需求不同选配。他支持多种输入输出卡的组合，以匹配特定的信号源和显示设备的配置。热插拔设计热插拔设计 AGP 的最大特点是用于不间断工作。矩阵切换器的每个输入/输出板卡均为热插拔设计，满足在不断电、不中断信号显示的情况下进行设备的维护和升级。同时 AGP还具有热插拔风扇和冗余的热插拔电源，以确保连续不间断的工作。支持透明传输支持透明传输 支持分辨率透明传输功能，对各种类型、分辨率的信号进行数字化传输，但不对图像做任何更改，将分辨率不做任何压缩或放大处理，使其原原本本地显示出来，让图像更有真实性，同时支持多种设置的分辨率，使其显示更加丰富、真实。EDID 管理管理 支持 EDID 的读取、修改、自定义，每路输出都经过缓冲处理，以保持原始的信号清晰度和强度；若输出显示设备支持的分辨率与信号源不同，则通过复制显示设备的EDID，使信号源输出的信号兼容显示设备，极大程度地提高对显示设备的兼容性。支持支持 4K 分辨率图像切换显示分辨率图像切换显示 支持 duallink 4K、HDMI1.4a 4K 超高清信号的输入输出切换显示，4K 超高清分辨率图像可以通过 AGP 数字高清混合矩阵传输到 4K 超高清显示设备上进行显示，其中图像无压缩，无损失，使 4Kx2K 超高清分辨率图像显示更加真实。支持输入支持输入 OSD 功能功能 支持输入 OSD 功能，OSD 内部自带多种颜色标识，对每个输入信号进行标识管理，以便将来自不同设备的信息进行标识分类，更加方便各种数据的分类管理。图像淡入淡出无缝切换图像淡入淡出无缝切换 支持信号切换呈现淡入淡出效果，各种高清、模拟、数字信号切换时间极短；各个换场景支持无缝切换，真正实现场景切换时无任何黑屏抖动及闪烁现象，给整个系统中各种显示终端带来更完美的视觉享受。场景自动轮巡场景自动轮巡 为便于客户随时编排大屏幕不同的显示场景，系统提供几百种典型工程场景案例，支持场景自动定时轮巡，可选择每个场景是否参与自动轮巡，方便监控领域常见的“值班自动轮检”应用。断电记忆保护断电记忆保护 具有断电现场记忆保护、状态存储与自定义等功能，确保切换场景的自动恢复。内置通用电源内置通用电源 设备电源提供了全球电源的兼容性,支持双电源冗余供电，有强制散热措施，确保系统 24 小时连续工作。在执行关键任务时，AGP 机箱可选择附带冗余电源。冗余电源配置为一旦主电源突然发生故障，系统可自动切换至备用的电源，确保设备正常运行。灵活的多信号类型输入和输出板卡灵活的多信号类型输入和输出板卡 在允许的卡槽范围内可配置为多种输入和输出板卡的组合，输入卡包含 VGA/DVI/HDMI/VIDEO/SDI/光纤/双绞线/以太网编解码等类型，输出卡包含 DVI 高清格式/HMDI/SDI/光纤/双绞线类型。携手共创.一起分享成长 电话：4007005946 分类分类 型号型号 接口说明接口说明 输入单元 AGP-4I-VGA4 路 VGA 输入 AGP-4I-YB.4 路 YPbPr 输入 AGP-4I-DVI.4 路数字 DVI输入 AGP-8I-video.8 路 Video 输入 AGP-4I-HDMI.4 路 HDMI输入 AGP-4I-SDI.4 路 SDI输入 AGP-4I-fiber4 路光纤输入 AGP-4I-CAT4 路双绞线输入 AGP-1I-4K.1 路 HDMI 输入，最大支持4Kx2K 分辨率 AGP-1I-DL.1 路超高清输入，最大支持8Kx4K 分辨率 AGP-4I-HB.4 路 HDBaseT 输入 AGP-4I-IP4 路 1080p 解码流输入 分类分类 型号型号 接口说明接口说明 输出单元 AGP-4O-DVI.4 路数字 DVI输出 AGP-4O-HDMI.4 路 HDMI输出 AGP-4O-SDI.4 路 SDI输出 AGP-4O-CAT4 路双绞线输出 AGP-4O-fiber4 路光纤输出 AGP-4O-HB.4 路 HDBaseT 输出 AGP-1O-HDMI1 路 HDMI 4K 输出 携手共创.一起分享成长 电话：4007005946 三、三、技术参数技术参数 具体具体参数参数 视频 最高数据速率：4.95Gbps（1.65Gbps 每色）最高像素时钟：48M-165M 数字采样：24 位，每色 8 位；165MHz 标准 切换速度：200ns，最大 视频输入-VGA 输入 数量/信号类型：4 路模拟 VGA/SVGA/XGA/WXGA 连接器：4 个 15 针 HD 插座 水平频率：31.4kHz-100 kHz 垂直频率：50Hz-75Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 视频输入-DVI 输入 数量/信号类型：4 路数字 DVI-I 连接器：4 个 DVI-I 插座 水平频率：50kHz-100 kHz 垂直频率：50Hz-85Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 标准：DVI1.0 视频输入-HDMI 输入 数量/信号类型：4 路数字 HDMI 连接器：4 个 HDMI A 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：24Hz-85Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 标准：DVI1.0，HDMI1.3 视频输入-SDI 输入 数量/信号类型：4 路 SDI 数字视频 连接器：4 个 BNC 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：50Hz-85Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 视频输入-光纤输入 数量/信号类型：4 路光纤信号 连接器：4 个双向 LC 型光纤连接器 视频输入-4K 输入 数量/信号类型：1 路数字 HDMI 连接器：1 个 HDMI A 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：24Hz-85Hz 分辨率范围：3840*2160,4096*2160 标准：HDMI1.4a 携手共创.一起分享成长 电话：4007005946 视频输入-4K 输入 数量/信号类型：1 路 duallink DVI 连接器：1 路 DVI-I 插座 水平频率：31kHz-100 kHz 垂直频率：24Hz-85Hz 分辨率范围：3840*2160,4096*2160 视频输入-HDBaseT 输入 数量/信号类型：4 路 HDBaseT 高速数字信号 连接器：4 个 RJ45 分辨率范围：800*600-1920*1200 电平：1.2Vp-p 视频输入-VIDEO 输入 数量/信号类型：8 路 CVBS 信号 连接器：8 个 BNC 插座（只支持模拟信号）视频输出-DVI 输出 数量/信号类型：4 路数字 DVI-I 连接器：4 个 DVI-I 插座 额定电平：0.7v-1.0v 阻抗：75 欧姆 垂直频率：50Hz,60Hz 解析度转换的分辨率：640*480,800*600,1024*768,1280*768,1280*1024,144*900,1400*1050,1600*1200,1680*1050,1920*1200,720p,1080p 标准：DVI 1.0 视频输出-HDMI 输出 数量/信号类型：4 路数字 HDMI 连接器：4 个 HDMI A 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：24Hz-85Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 标准：DVI1.0，HDMI1.3 视频输出-光纤输出 数量/信号类型：4 路光纤信号 连接器：4 个双向 LC 型光纤连接器 额定电平：0.7v-1.0v 阻抗：75 欧姆 视频输出-4K 输出 数量/信号类型：1 路数字 HDMI 连接器：1 个 HDMI A 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：24Hz-85Hz 分辨率范围：3840*2160,4096*2160 标准：HDMI1.4a 携手共创.一起分享成长 电话：4007005946 视频输出-SDI 输出 数量/信号类型：4 路 SDI 数字视频 连接器：4 个 BNC 型插座（不支持模拟信号）水平频率：31kHz-100 kHz 垂直频率：50Hz-85Hz 分辨率范围：640*480-1920*1200,720p,1080i,1080p 视频输出-HDBaseT 输出 数量/信号类型：4 路 HDBaseT 高速数字信号 连接器：4 个 RJ45 分辨率范围：800*600-1920*1200 电平：1.2Vp-p 控制方式 面板控制：面板按键（针对 AGP-P-150/300）串口控制：RS-232（9 针 D 插座）、内置控制协议 一般规格 产品尺寸：根据实际配单中信号板卡的组合，可选配 1.5U、3U、8U、12U、24U 机箱 工作温度：-1565 平均无故障时间：大于 30000 小时 工作湿度：15-85%运行噪音：小于 45dB 电源：100-240V AC，50/60Hz;可选 1+1 冗余电源备份,有强制散 措施，确保系统 24 小时连续工作 功耗：300-500W（随配置不同而异）安装：标准机架 机箱类型：金属 机箱尺寸：AGP-P-150 440mm(L)*440mm(B)*55mm(H)AGP-P-300 440mm(L)*440mm(B)*144mm(H)AGP-P-800 440mm(L)*440mm(B)*440mm(H)AGP-P-1200 440mm(L)*440mm(B)*530mm(H)AGP-P-2400 440mm(L)*440mm(B)*740mm(H)产品重量：满载，AGP-P-150 7kg AGP-P-300 10kg AGP-P-800 28kg AGP-P-1200 39kg AGP-P-2400 67kg
