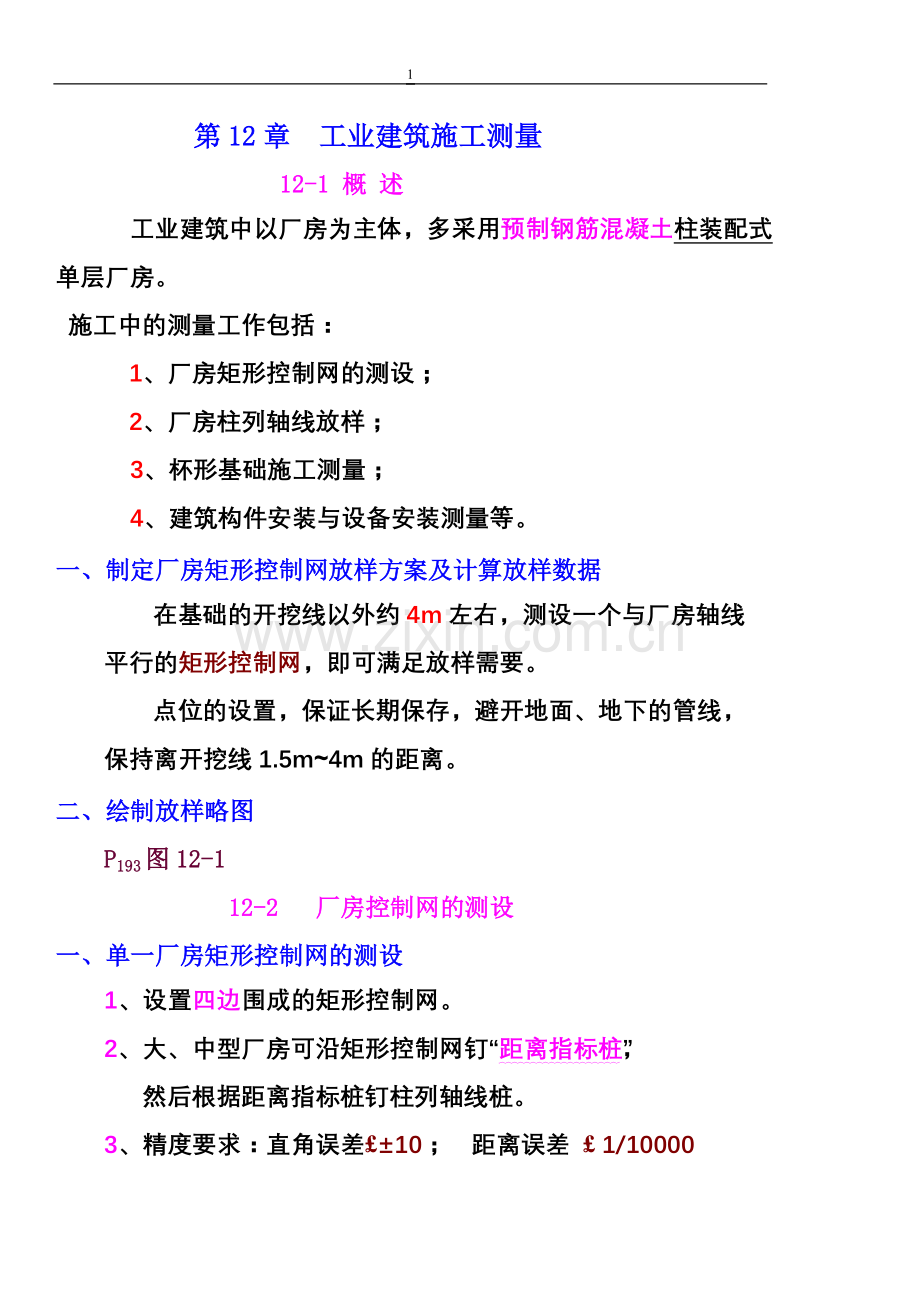

第12章 工业建筑施工测量
12-1 概 述
工业建筑中以厂房为主体，多采用预制钢筋混凝土柱装配式单层厂房。
施工中的测量工作包括：
1、厂房矩形控制网的测设；
2、厂房柱列轴线放样；
3、杯形基础施工测量；
4、建筑构件安装与设备安装测量等。
一、制定厂房矩形控制网放样方案及计算放样数据
在基础的开挖线以外约4m左右，测设一个与厂房轴线
平行的矩形控制网，即可满足放样需要。
点位的设置，保证长期保存，避开地面、地下的管线，
保持离开挖线1.5m~4m的距离。
二、绘制放样略图
P193图12-1
12-2 厂房控制网的测设
一、单一厂房矩形控制网的测设
1、设置四边围成的矩形控制网。
2、大、中型厂房可沿矩形控制网钉“距离指标桩”，
然后根据距离指标桩钉柱列轴线桩。
3、精度要求：直角误差£±10； 距离误差 £ 1/10000

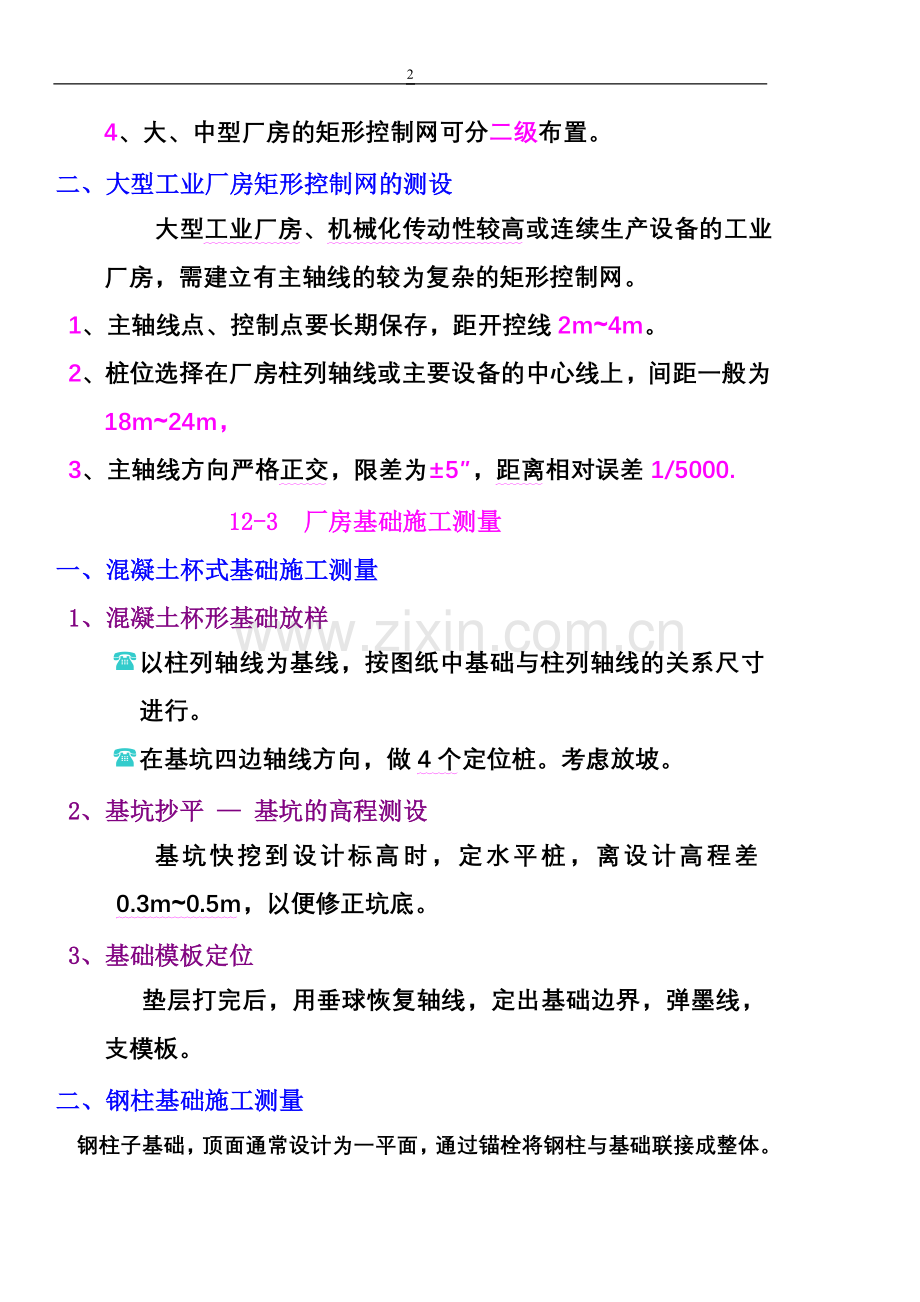

4、大、中型厂房的矩形控制网可分二级布置。
二、大型工业厂房矩形控制网的测设
大型工业厂房、机械化传动性较高或连续生产设备的工业厂房，需建立有主轴线的较为复杂的矩形控制网。
1、主轴线点、控制点要长期保存，距开控线2m~4m。
2、桩位选择在厂房柱列轴线或主要设备的中心线上，间距一般为18m~24m，
3、主轴线方向严格正交，限差为±5″，距离相对误差1/5000.
12-3 厂房基础施工测量
一、混凝土杯式基础施工测量
1、混凝土杯形基础放样
( 以柱列轴线为基线，按图纸中基础与柱列轴线的关系尺寸 进行。
( 在基坑四边轴线方向，做4个定位桩。考虑放坡。
2、基坑抄平 — 基坑的高程测设
基坑快挖到设计标高时，定水平桩，离设计高程差0.3m~0.5m，以便修正坑底。
3、基础模板定位
垫层打完后，用垂球恢复轴线，定出基础边界，弹墨线，支模板。
二、钢柱基础施工测量
钢柱子基础，顶面通常设计为一平面，通过锚栓将钢柱与基础联接成整体。
( 施工时应注意保证基础顶面标高 锚栓位置准确；
( 结构支承面容许偏差，高度为±2mm；
倾斜度为1/1000
位置偏差为5mm。
( 方法有：把地脚螺丝浇筑在混凝土里；
预留地脚螺丝洞；
把地脚螺丝焊接在钢筋上，以保证高程、平面位置准确。
三、混凝土柱子基础、柱身、平台施工测量
整体结构柱基础：是把基础、柱身、平台结为整体。
12-4 厂房构件安装测量
厂房主要构件：
( 柱子、吊车梁、屋架、天窗架、屋面板等。
( 构件按设计尺寸预制，安装时应达到一定精度。
一、柱子安装测量
三个要求：
a)、牛腿面标高等于其设计标高；
b)、柱脚中心线与柱列中心线一致；
c)、柱身垂直。
1、测量精度要求
（1）柱脚中心线与柱列轴线偏差±5mm；
（2）牛腿面实际标高与设计标高，柱高5m以下，为±5mm;
柱高5m以上，为±8mm。
（3）柱的垂直度容许偏差为柱高的1/1000，且不超过20mm。
2、安置前的准备工作
（1）基础杯口顶面和柱身弹中心线、标高线，定位线、标高线；
（2）柱长检查及杯口地面找平，以保证牛腿顶面符合设计要求。
（3）柱子吊人基础要进行定位中心对齐，检查定位标高±0
符合设计要求。
二、吊车梁安装测量
(1)将轨道轴线投测到吊车梁顶面上；
(2)轨顶标高测量，调整填块；
(3)轨距控制；轨距误差£±10mm。
三、屋架安装测量
( 主要考虑定位轴线，在屋架上做三个卡尺，一般长500mm，
( 把经纬仪放于地面上距轴线同样500mm的位置上，进行观测
直到在一条直线上，符合设计要求。
12-5 烟囱、水塔施工测量
烟囱是截园锥形的高耸建筑物，其特点是：作为主体的筒身高度很大，有几十米、几百米，基础尺寸较小，整体稳定性差。
一、 基础定位
( 应先基础定位,利用已有控制点，先测设烟囱中心位置，
( 后在中心安置仪器，正交两轴线，设置控制桩，距离不小于烟囱高的的1.5倍。

二、 基础施工测量
( 定出烟囱中心后，以烟囱半径R画园，考虑基坑放坡宽度S，
( 高程在基坑内壁测水平桩，以控制垫层标高，
( 打垫层时，在中心位置设置烟囱中心标志，以便控制烟囱垂直度和烟囱半径。
三、 筒身施工测量
烟囱筒身向上砌筑时，筒身中心、半径、高度、收坡要严格控制。
筒身施工时要随时将中心点引测到施工作业面上。
1、 吊垂线法
( 在施工作业面上，安置十字大方木，中心连接尺杆，用以
转动划园。
( 在中心位置挂钢丝吊垂球（8kg~12kg）,与垫层十字中心
对齐后，用尺杆划园，即可检查筒身偏差和园度。
( 烟囱每升高一步架，要检查一次中心点。
( 每升高5m~10m复核一次，用经纬仪将轴线投测到作业面上。
( 与垂球引测中心重合或偏心，以经纬仪投测为准，偏心
不超过筒身高度的1/1000。
( 此方法仅用于高度在100m以下的烟囱。
2、 激光导向法
( 高达的钢筋混凝土滑模施工，采用激光投测烟囱中心，
将激光铅直仪安置在底部中心点上，在工作台上安置接收靶，即为烟囱中心。
( 烟囱滑模250mm~300mm,浇筑一次混凝土，滑模前后各进行
一次观测，
( 在接收靶上可直接得到滑模中心对中心的偏离值，以此来调整滑模位置。
( 在施工过程中要对仪器进行检校，以保证施工质量。
四、 筒体高程测量
烟囱砌筑的高度，一般是先用水准仪在一次底部测设+50线，然后用钢尺直接向上量，同时检查筒身水平，发现偏差及时调整。
12-6 金属网架安装工程
金属网架是由预制钢管构件在现场模台上拼装焊接而成。
一、 模台基础放样
1）确定网架中心O及网架轴线D、E。
2）O点安置仪器分区确定等边三角形，定出D、E两点，
3）据大等边三角形ODE，定出三角形内其余各节点。
二、 挑檐内外圈各模台基础放样
①确定A、B、C三点；
② A、B、C三点上安置经纬仪，圆曲线法定出外圈各模台基础中心点位(节点中心)；
③据设计边长用余弦定理算出各小三角形内角， 交会法定出内圈各钢球节点中心。

三、 模台顶面投点
①制作模台基础；
②工字钢标桩安装；
③顶面焊钢板； （50cm× 50cm）
④将基础中心投 到钢板顶面上；(经纬仪方向交会法投测，挑檐外侧由垂球配合投测）
⑤钢板顶面上焊φ150的钢管（高差垫头）；
⑥安放节点钢球，焊接钢管。
四、 检查及精度
1）内六角形个内角的检查：
经纬仪观测一个测回，
三角形最大闭合差为±30″。
2）内六角形边长检查：
用经鉴定过的钢尺丈量其模台顶面中心间的距离，应满足1/10 000的相对精度。
3）模台顶面高程精度：
取两次高程的平均值与设计高程比较，
误差不超过±5mm。
P202
12-7 管道施工测量
一、准备工作
1、熟悉图纸和现场情况，
2、校核中线
3、加密水准点
二、管道中线测量
管道的起点、终点和转向点统称为主点。
1、管道主点的测设
（1）图解法
（2）解析法
2、中桩测设
（1）在线路的中部测设整桩和加桩统称为中桩。
（2）从管线起点的里程编号，2+258 3+000
（3）距离一般往返丈量，精度为1/1000
（4）起点一般以给水管道以水源为起点；
煤气、热力管道以来气方向为起点；
电力、电讯管道以电源为起点；
排水管道以出水口为起点。
3、转向角测设
( 方向改变后，改变后方向与原有方向之间的夹角β，
管线向左转称左转角
管线向右转称右转角
( 用经纬仪，盘左、盘右来测定。取其平均值作为最后结果。
( 排水管线的支线和干线汇流处，不应有阻水现象，故转角不小于90.
4、绘制里程手薄
( 在中桩测量时，同时测量带状地形图，也称里程手薄。
( 带状地形图测绘宽度，一般左、右各20m，并将建筑物一并绘出。
三、纵横断面测量
1、管线纵断面测量和纵断面图绘制
1）目的
①根据沿管线中心线所测得的桩点高程和桩号绘制成纵断面图；
②纵断面图反映沿管道中心线地面的高低起伏和坡度陡缓情况；
③作为设计管道埋深、坡度和计算土方量的主要依据。
2）要求：
· 永久水准点间隔1Km--2Km，临时水准点间隔300m—500m。
· 水准测量精度等级：四等水准测量
· 精度要求: 高差闭合差±40√L mm。
· 线路形式：分段符合水准路线。
3）管道中心线上整桩和加桩高程的测量：
测量方法：普通水准测量 （记录见表1）
4）管线纵断面图绘制：
· 里程为横坐标D，高程为纵坐标H，绘在毫米方格纸上。
· 纵坐标比横坐标比例尺大10~20倍；
如平距比例尺1:1000,
高程比例尺为1:100或1：50。
2、管线横断面测量和横断面绘制
1）管线横断面测量：
· 目的：绘制横断面图;反映中线两侧的地形变化情况。
· 方法：一般高程测量和量距方法。
· 记录格式：
2）管线横断面图绘制
· 坐标：水平距离为横坐标，地形点高程为纵坐标.
· 比例：纵、横坐标比例尺相同，一般取1/100。
· 绘图：横断面绘制在透明毫米方格网纸上。
四、地下管道施工测量
· 目的：按照设计的中心和坡度进行放样。
· 方法：龙门板法和平行轴腰桩法。
1、龙门板法
①设置龙门板 ；
②计算调整量δ ： δ = C-（H板顶 ― H管底）
③确定中线钉和坡度钉；
④检查：坡度和钉中线钉。
2、平行轴腰桩法
1）管道中线控制：设置平行轴线桩，距中心a，
间距10m-20m，检查井处也设。
2）管道高程控制：
· 在槽边坡上，距槽底1m左右测设腰桩。
· 各腰桩连线即为管道设计坡度。
·
五、架空管道施工测量
主点测设 ：（与地下管道相同）。
· 支架基础开挖测量和基础模板的定位：
（与厂房柱子基础的测设相同）。
· 管道安装测量：
（与厂房构件安装测量基本相同）。

作业 P212
1、3、6.
