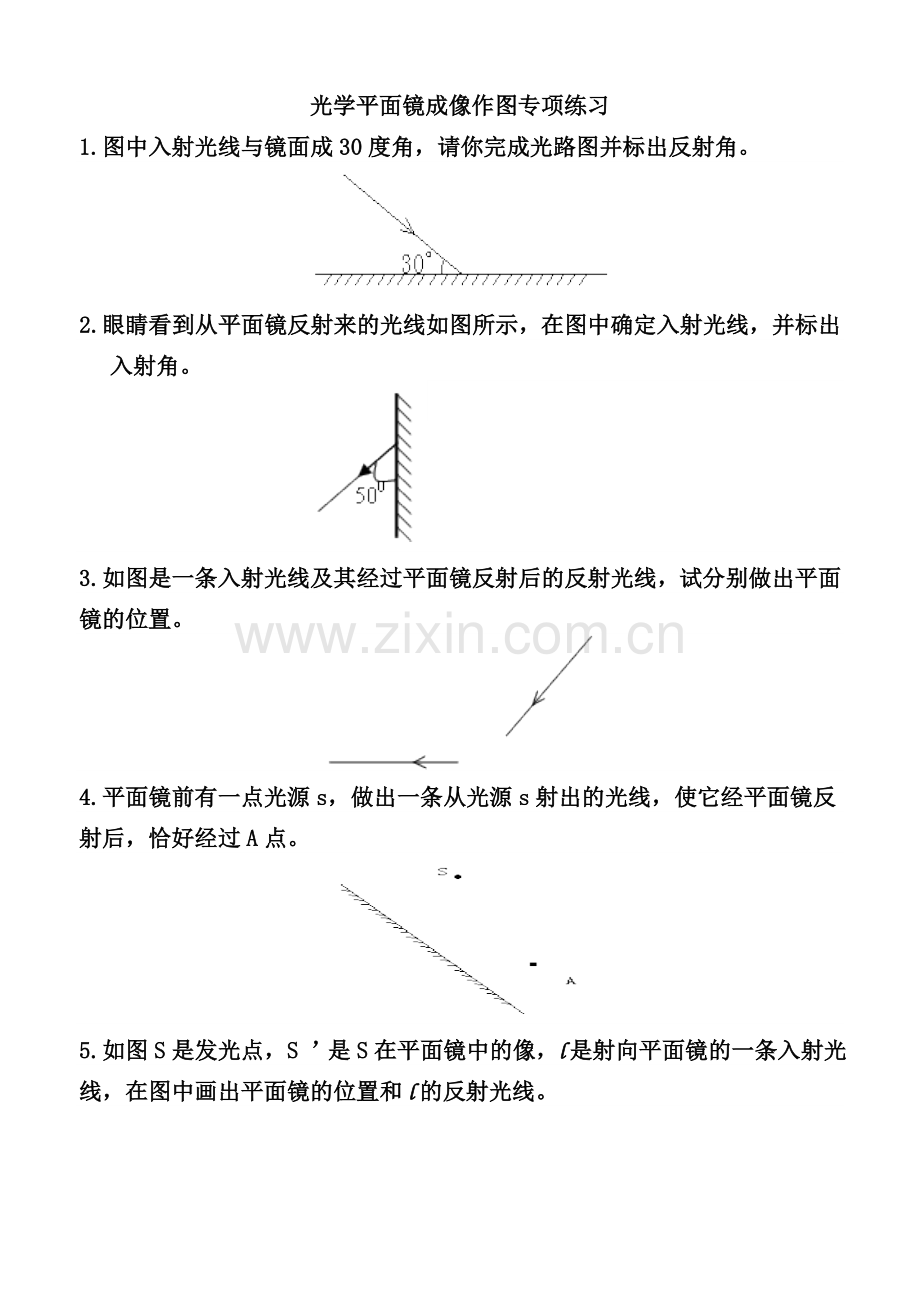

光学平面镜成像作图专项练习
1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。

2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。

3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。

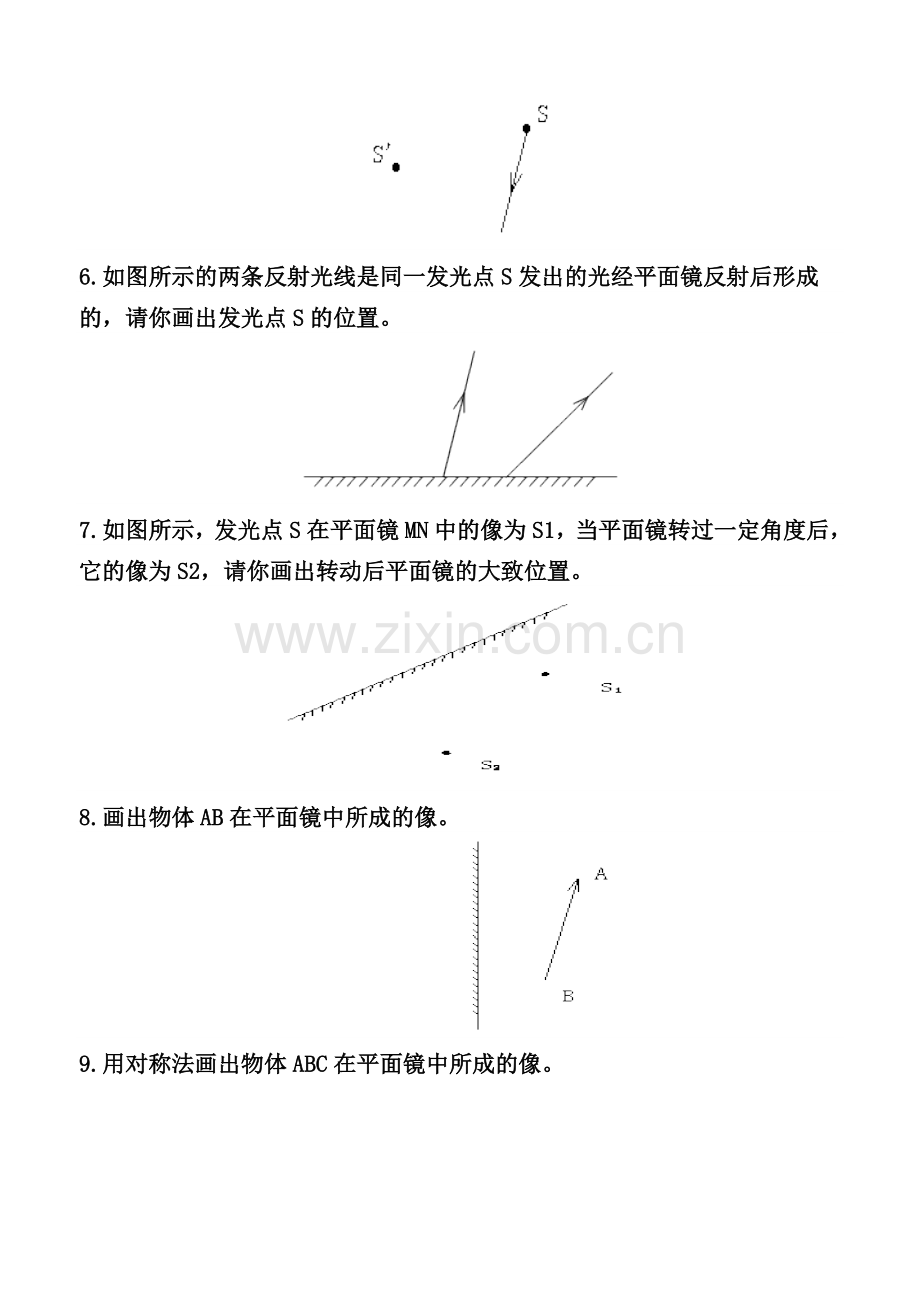

5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l的反射光线。

6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。

7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

8.画出物体AB在平面镜中所成的像。

9.用对称法画出物体ABC在平面镜中所成的像。

10.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。

11.如图所示，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。

12.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。

14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。

15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。
S

16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图
