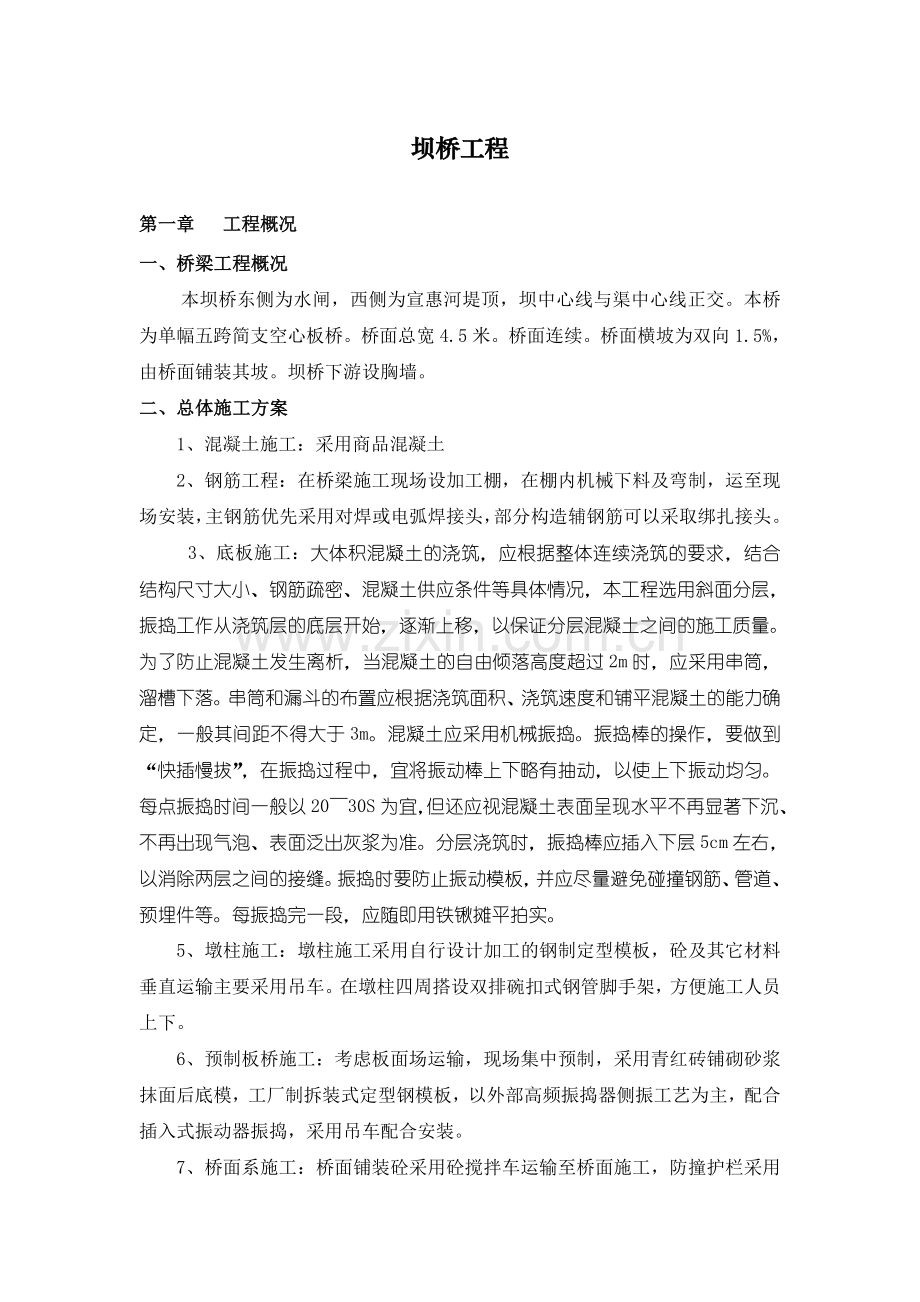

第一章 工程概况
一、桥梁工程概况
本坝桥东侧为水闸，西侧为宣惠河堤顶，坝中心线与渠中心线正交。本桥为单幅五跨简支空心板桥。桥面总宽4.5米。桥面连续。桥面横坡为双向1.5%，由桥面铺装其坡。坝桥下游设胸墙。
二、总体施工方案
1、混凝土施工：采用商品混凝土
2、钢筋工程：在桥梁施工现场设加工棚，在棚内机械下料及弯制，运至现场安装，主钢筋优先采用对焊或电弧焊接头，部分构造辅钢筋可以采取绑扎接头。
3、底板施工：大体积混凝土的浇筑，应根据整体连续浇筑的要求，结合结构尺寸大小、钢筋疏密、混凝土供应条件等具体情况，本工程选用斜面分层，振捣工作从浇筑层的底层开始，逐渐上移，以保证分层混凝土之间的施工质量。为了防止混凝土发生离析，当混凝土的自由倾落高度超过2m时，应采用串筒，溜槽下落。串筒和漏斗的布置应根据浇筑面积、浇筑速度和铺平混凝土的能力确定，一般其间距不得大于3m。混凝土应采用机械振捣。振捣棒的操作，要做到“快插慢拔”，在振捣过程中，宜将振动棒上下略有抽动，以使上下振动均匀。每点振捣时间一般以20～30S为宜，但还应视混凝土表面呈现水平不再显著下沉、不再出现气泡、表面泛出灰浆为准。分层浇筑时，振捣棒应插入下层5cm左右，以消除两层之间的接缝。振捣时要防止振动模板，并应尽量避免碰撞钢筋、管道、预埋件等。每振捣完一段，应随即用铁锹摊平拍实。
5、墩柱施工：墩柱施工采用自行设计加工的钢制定型模板，砼及其它材料垂直运输主要采用吊车。在墩柱四周搭设双排碗扣式钢管脚手架，方便施工人员上下。
6、预制板桥施工：考虑板面场运输，现场集中预制，采用青红砖铺砌砂浆抹面后底模，工厂制拆装式定型钢模板，以外部高频振捣器侧振工艺为主，配合插入式振动器振捣，采用吊车配合安装。
7、桥面系施工：桥面铺装砼采用砼搅拌车运输至桥面施工，防撞护栏采用钢制定型模板施工，采用可调长度的钢制支撑杆做支撑，外侧模板支立人员在搭设的脚手架上施工。

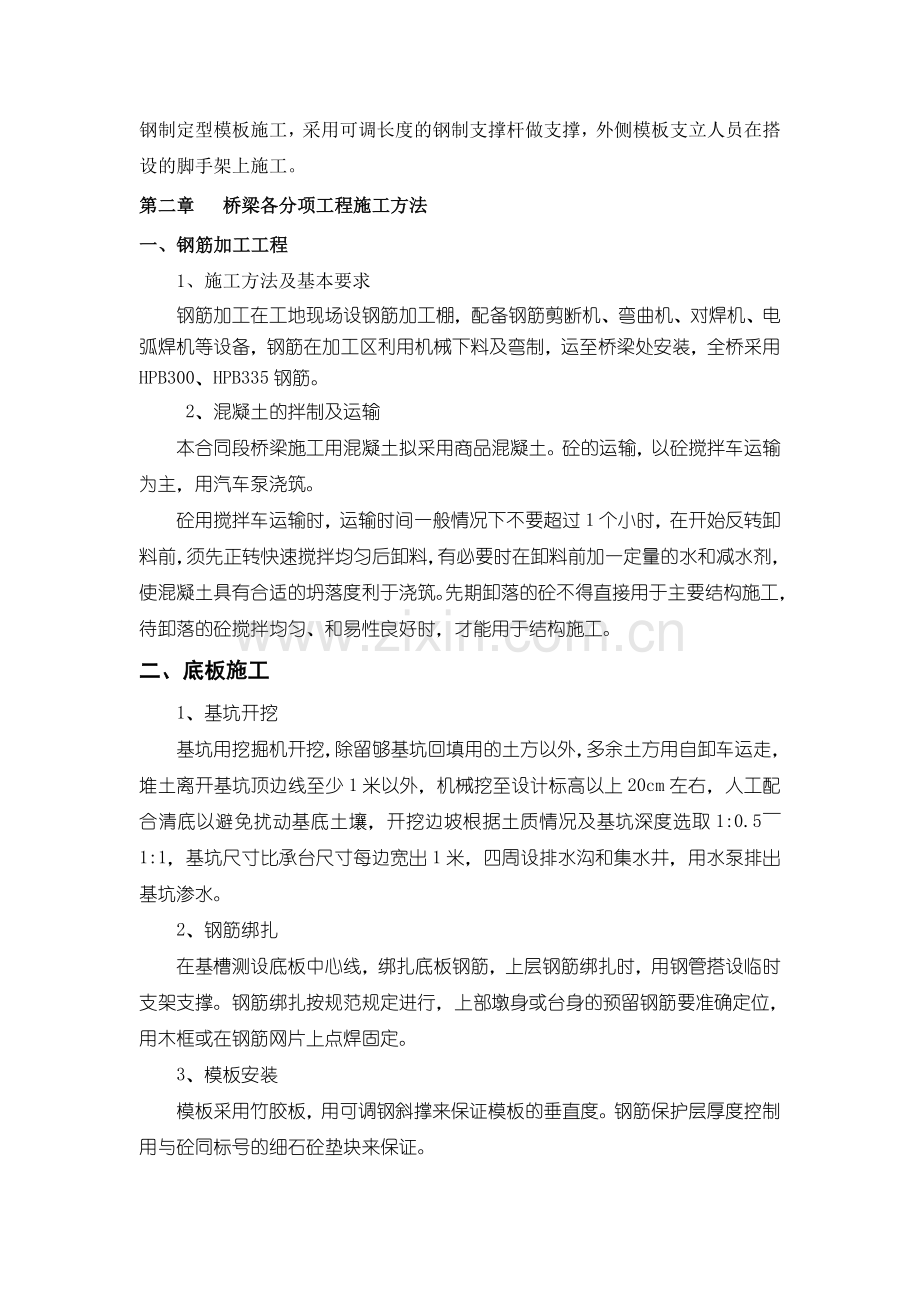

第二章 桥梁各分项工程施工方法
一、钢筋加工工程
1、施工方法及基本要求
钢筋加工在工地现场设钢筋加工棚，配备钢筋剪断机、弯曲机、对焊机、电弧焊机等设备，钢筋在加工区利用机械下料及弯制，运至桥梁处安装，全桥采用HPB300、HPB335钢筋。
2、混凝土的拌制及运输
本合同段桥梁施工用混凝土拟采用商品混凝土。砼的运输，以砼搅拌车运输为主，用汽车泵浇筑。
砼用搅拌车运输时，运输时间一般情况下不要超过1个小时，在开始反转卸料前，须先正转快速搅拌均匀后卸料，有必要时在卸料前加一定量的水和减水剂，使混凝土具有合适的坍落度利于浇筑。先期卸落的砼不得直接用于主要结构施工，待卸落的砼搅拌均匀、和易性良好时，才能用于结构施工。
二、底板施工
1、基坑开挖
基坑用挖掘机开挖，除留够基坑回填用的土方以外，多余土方用自卸车运走，堆土离开基坑顶边线至少1米以外，机械挖至设计标高以上20cm左右，人工配合清底以避免扰动基底土壤，开挖边坡根据土质情况及基坑深度选取1:0.5～1:1，基坑尺寸比承台尺寸每边宽出1米，四周设排水沟和集水井，用水泵排出基坑渗水。
2、钢筋绑扎
在基槽测设底板中心线，绑扎底板钢筋，上层钢筋绑扎时，用钢管搭设临时支架支撑。钢筋绑扎按规范规定进行，上部墩身或台身的预留钢筋要准确定位，用木框或在钢筋网片上点焊固定。
3、模板安装
模板采用竹胶板，用可调钢斜撑来保证模板的垂直度。钢筋保护层厚度控制用与砼同标号的细石砼垫块来保证。
4、砼浇筑
砼利用拌合站集中拌制，砼输送泵泵送入模，水平分层进行浇筑，分层厚度不大于30cm，插入式振捣棒进行振捣，表面用木抹子抹平压实，尤其注意墩柱安装模板位置的平整度控制。
三、桥墩施工
本桥梁墩连接基础底板及胸墙，一次浇筑完成至盖梁底面；四周搭设碗扣式双排钢管脚手架，墩柱施工人员采取用和脚手架一起搭设的人行扶梯上下。
1、、墩柱模板
为保证墩柱砼外观，模板拼缝夹3mm厚橡胶条或贴泡沫止浆条，以防止漏浆影响美观。钢模板内表面安装前用手持磨光机进行除锈处理，用干净棉纱均匀涂一薄层色拉油做隔离剂，以润湿模板表面没有明显油珠为准。
3、施工用脚手架的搭设
为便于墩柱钢筋及模板安装作业，在墩柱四周搭设双排钢管脚手架。脚手架由具有上岗证的架子工进行搭设，搭设作业时带好安全帽并挂好安全带，严禁不带安全防护用具作业。搭设时，先将地面平整并夯实，根据情况用10～15cm的素砼硬化处理，脚手架搭设的立杆间距和横杆步距根据搭设高度及施工荷载，按碗扣式脚手架安全技术规范经验算后确定，按要求做好剪刀撑和抛撑，四周用绿色安全密目网进行围护，作业面上满铺脚手板，注意不得有探头板，用铅丝将脚手板与脚手架钢管捆扎固定，作业面下方挂好白色安全防落网。为保证搭设高度较高的脚手架的稳定性，每隔2米左右高度与已浇筑墩柱用卡具连接，并对卡具处墩柱四周垫木板或麻袋片等保护措施，避免损坏已完成墩柱砼表面。施工用人行扶梯的搭设其坡度不大于1:1.5，不超过6米高度设一处休息平台，两侧设扶手，扶手高度1.2米，并用绿色安全网围护，上满铺木板并加订防滑条，下方挂白色防落网。
搭设好的脚手架经专职安全员验收合格后，挂牌投入使用。为确保施工安全，末经验收合格的脚手架，其它施工人员不得上去进行墩柱钢筋、模板及砼施工。
4、墩柱钢筋安装
墩台钢筋加工在加工棚下料及弯制成形，人工运至现场绑扎安装。钢筋往墩上运输用汽车起吊至墩顶安装，材料吊运时，由专职人员进行指挥，并由专职安全员负责警戒安全，起重回转半径下方不得有人员停留。主钢筋优先采用对焊或搭接焊接头，相邻钢筋接头距离错开50倍钢筋直径，同一断面内钢筋接头数量不能超过钢筋根数的50%。钢筋绑扎安装在搭设的脚手架上进行，每浇筑墩柱砼时，正确预埋上节墩柱钢筋位置。
5、模板安装
在已完工的承台上用全站仪测设墩柱中心点及纵横十字中心线，将安装模板部位用砂浆找平，底节模板先在地上拼装成圆模，用汽车吊安装，利用承台上预埋钢筋头固定下部位置准确，上部用缆风索拉紧固定并调整垂直度，然再安装上节模板。
6、砼浇筑
砼采商品砼，输送泵泵送入模，水平分层浇筑，分层厚度不大于30cm 。高度大于2米时设铁皮卷制的串筒以防止砼离析。砼振捣用插入式振捣棒振捣。高墩施工时，在上部预留盖梁扁担法施工型钢插入需要的预留孔。
7、砼养护
柱身模板拆除后，用塑料薄膜包裹保湿养护。
四、胸墙施工
1、工艺流程
2）施工工艺流程

砼搅拌、运输
模板安装
模板制作
施工放线

验收
养护
砼浇筑

2、施工方法
1）模板工程
（1）模板材质：胸墙模板全部采用竹胶模板。
（2）模板支设：模板采用25t汽车吊陆上安装，前模安装前，根据模板高度和卸荷板现有的标高，在卸荷板前沿处，根据桁架间距和测量的标高位置，用电钻在卸荷板前侧面打20cm深，直径为25的孔洞预埋25钢筋，作为模板底口控制标高和搁置面。利用预留的钢筋在水平和45°方面设置拉条控制模板稳定性；接着进行后模的安装，模板就位后，上部采用顶拉杆，中部使用对拉螺栓，使前模相对稳定，然后利用垂球从模顶垂到预先设好的准线上，通过调整对拉螺栓及模板顶拉杆，使前模后倾斜度及临水线位置安装到位并准确。主体模板安装完毕后，最后安装封头模板并进行整体加固。模板安装完毕，将板内杂物清理干净、涂刷脱模剂，然后进行检查验收，验收合格后并报监理工程师批准后方可浇筑混凝土。
（3）模板拆除：采用吊车由人工配合拆除模板。
（4）质量要求：模板和支架具有足够的强度、刚度和稳定性；应保证工程结构和构件各部分形状、尺寸和相互位置的正确；能可靠的承受新浇混凝土自重和侧压力；且构造简单、装拆方便；与混凝土施工工艺相适应，便于混凝土浇筑；模板的接缝不得漏浆。模
2）混凝土工程
（1）胸墙混凝土采用商品混凝固，混凝土搅拌运输车运输，汽车输送泵入模，插入式振捣棒振捣。在浇注过程中试验人员应跟班作业，随时取样，及时检测混凝土的塌落度和按规范留置好混凝土试块，并及时掌握所拌制混凝土的和易性和流动性。
（2）砼浇注前应对胸墙模板作全面检查，胸墙结合层上的杂物应清除干净，对胸墙的所有预埋件（包括系船柱、护舷等）进行详细检查其埋设位置是否准确、牢固、有无漏埋。
（3）施工缝处理：为保证上下层浇筑的紧密，在下层砼浇筑完毕后，在顶部预留拉结石，以增强其连接性，并对水平施工缝表面有浮浆残渣应进行凿毛清除，并用淡水进行润湿处理，但不得积水。
（4）采用ф50插入式振捣棒振捣，振捣由近模板处开始，先外后内，移动间距不应大于250-300mm ，至模板距离不应大于100mm，并应尽量避免碰撞钢筋、模板、预埋件。应保证混凝土的密实度，每一振点振动持续时间应以混凝土表面均匀呈现水泥浆和不再沉落为度。
（5）顶层混凝土应采用二次振捣及二次抹面，以防松顶和表面干裂。如有泌水现象，应及时排除水分。
（6）养护：混凝土浇筑完毕后应及时加以覆盖，初凝结硬后采用潮湿法养护，养护期间，注意保护胸墙边角不被破坏。
3）施工质量控制点
（1）混凝土浇筑过程中及强度未达到设计强度前严禁碰撞模板。
（2）胸墙应进行连续浇筑。如由于特殊原因间断浇筑时间超过2h，灌注新混凝土时应将已浇筑部分冲洗干净，并刷一层净水泥浆再继续浇筑。
（3）应避免高温或降雨天气浇筑，适宜的浇筑气温为10～25℃。夏季施工，砂石骨料应进行遮盖以降低混凝土入仓温度。冬季施工应采用保温措施，防止冷击。
（4）混凝土浇筑完毕应及时覆盖养护。
（5）胸墙浇筑前应进行清仓检查，重点检查模板、予埋件尺寸及位置是否正确，胸墙模板底的缝隙应用海绵条塞紧并用M20砂浆密封，防止漏浆。胸墙浇注时，经常检查模板位置有无移动，段与段之间按设计要求做沉降缝，并保证上下通缝。
五、桥面板预制
1、模板的制作与安拆
预制厂底座，底板用10cm厚混凝土浇筑，保证平整度（允许偏差5mm）。
模板的装拆时应注意以下事项：
1) 在整个施工过程中要始终保持模板的完好状态，认真进行维修保养工作。
2) 模板在首次使用前，要对模板表面认真进行除锈工作，然后均匀、不遗漏的涂刷脱模剂。
3) 立模板时，要注意检查接缝处，保证接缝紧密，不漏浆。
4) 内模应用定位箍筋、压块等设法固定，操作时要对称、均衡，防止胶管偏位、上浮。
模板的安装精度要符合规范要求并防止模板漏浆。在安装过程中，要及时对各部分模板进行精度控制，模板之间用对拉螺丝连接，防止在浇筑过程中变形。安装完毕后应进行全面检查，若超出容许偏差，应及时校正。
2、钢筋的制作与安装
1) 钢筋半成品的制作在钢筋加工棚进行，然后运至预制台座装配成形。按照设计和规范要求对钢筋进行焊接、绑扎，并设足够的垫块，确保保护层厚度满足设计及规范要求。凡施焊的各种钢筋、钢板均应有材质证明书或实验报告单。焊条、焊剂应有合格证，各种焊接材料的性能应符合《钢筋焊接及验收规程》的规定。
2) 钢筋绑扎完后，对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。
3)钢筋施工时应注意，受力钢筋焊接或绑扎接头应设置在内力较小处，并错开布置，两接头间距符合规范要求的长度。配置在搭接长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率应符合规范中有关规定。
4)为保证结构物保护层的厚度，应在钢筋与模板之间设置预制混凝土垫块（或专制的塑料垫块），垫块应与钢筋绑扎，并互相错开。非焊接钢筋骨架的多层钢筋之间，应设短钢筋支垫，以保证位置准确。
3、混凝土浇筑
混凝土采用商品砼，用混凝土运输车运至预制场。振捣采用插入式振捣棒。浇筑采用水平分层、斜向分段的连续浇筑方式，从板的一端顺序向另一端推进。分层下料厚度不超过30cm，上层混凝土必须在下层混凝土初凝前覆盖，以保证接缝处混凝土的良好结合。浇筑到顶后，及时整平、抹面收浆、拉毛、养护。
混凝土浇筑施工要注意如下事项：
1)浇筑前，要对所有操作人员进行详细的技术交底，并对模板和钢筋的稳固性以及混凝土的拌和、运输、浇筑所需的机具设备是否齐全完好进行一次全面检查，符合要求后方可开始施工。
2)浇筑时，下料应均匀、连续，不要集中猛投而产生混凝土的阻塞。在钢筋密集处，可开动插入式振捣器以辅助下料。分段浇筑时，在混凝土尚未到达的区段内，禁止开动该区段的振捣器，以免空模振捣而导致模板变形。
3)施工中随时检查模板、钢筋及各种预埋件的位置和稳固情况，发现问题及时处理。
4)浇筑过程中随时检查混凝土的坍落度，严格控制水灰比，不得随意增加用水量，前后台密切配合，以保证混凝土的质量。
4、混凝土的养护
1）混凝土浇筑完成后，待表面收浆后尽快对混凝土进行养生。用毛毡覆盖，洒水养生应根据气温情况，掌握恰当的时间间隔，湿养护不应间断，不得成干湿循环。
2）在拆模以前均应连续保持湿润，并洒水养生7天， 15天保湿。达到设计强度的75%方可移运、堆放和安装。
六、桥面系施工
桥面系包括桥面铺装、护栏施工、桥面排水施工等内容。
1、钢筋混凝土桥面铺装施工
本标段钢筋混凝土桥面铺装采用10cm厚C40混凝土，在完成一联箱梁纵向连续及横向湿接缝达到设计强度后进行，一联桥面一次浇筑完成。桥面铺装的施工工艺流程见表5。
（1） 认真清扫梁顶面，将堆积的杂物清除干净，绑扎桥面钢筋，按间距4m左右做好控制桥面铺装高程及平整度的砼样墩，样墩上固定5×5角钢条，控制混凝土标高及桥面平整。
（2）混凝土采用集中拌合，砼输送泵泵送运输，人工摊铺，用振动夯梁振平后用滚筒滚压，将浮动石子压实。施工时，操作人员在事先搭好的跳板上行走，不得践踏钢筋网片。
（3）收水人员通过搭设的走道支架进行收水，收水人员不得践踏砼，砼收水3次后在砼初凝前进行拉毛，拉毛从一边开始依次进行，拉毛方向应一致，形成一个既平整又粗糙的表面。
（4） 砼养护利用塑料薄膜遮盖养护，根据情况进行洒水，保持混凝土表面湿润，养护期不少于7天。
（5）桥面铺装时，按设计位置埋设桥面泄水孔管件，伸缩缝处应按设计宽度留下伸缩缝安装预留槽，槽内填砂石，表面抹一层砂浆，桥面沥青摊铺后清除槽内杂物，安装型钢伸缩缝。
2、伸缩缝施工
为保证伸缩缝处路面平整度，伸缩缝安装在桥面钢筋混凝土铺装完成后，在厂家指导下进行。
（1）用切缝机按预留槽位置切两条缝，将缝间钢筋混凝土凿除及桥面砼铺装预留槽内填充砂石清理干净。
（2）检查预留槽尺寸及预埋钢板及插筋位置是否符合设计要求，梁端是否平齐，梁缝宽度是否符合要求，并清理预留槽内杂物，浇水润湿。按照安装时气温调整伸缩缝宽度，用专用卡具固定，并将锚固筋在地面事先焊好。
（3）吊车将伸缩缝装置吊送至预留槽内，事先做好做好放样托板，绑扎伸缩缝内分布钢筋等，调整型钢顶面与桥面平齐，位置与设计中心重合，拉线检查直顺度，符合要求后，将型钢伸缩缝固定焊牢在预埋插筋上，在电焊时，边焊边检查高程、位置及时调整偏差。
（4）伸缩缝两端角件伸入防撞护栏内，桥面铺装钢筋网要伸入到过渡段混凝土内，插筋箍筋和预埋插筋要进行双面焊接。
（5）检查伸缩缝高程、位置及固定情况无误后，浇筑过渡段混凝土，设计为C50钢纤维砼，由强制式拌合机拌合，砼搅拌车运至现场浇筑。浇筑混凝土前将伸缩缝间隙临时用泡沫塑料或其它填充物填塞，防止溅入混凝土，砼浇筑时要注意伸缩缝两侧混凝土密实，表面平整与两侧桥面平齐，并注意不要污染黑色桥面。
（6）伸缩缝砼为高标号砼，浇筑完成表面收水后，及时进行混凝土养护，采取洒水覆盖养护措施，养护期不少于7天。伸缩缝两侧用钢管围护，防止人员践踏，达到设计强度，去除伸缩缝间临时填塞的泡沫塑料等，安装防水橡胶条，检查是否漏水，再开放交通。
3、防撞护栏施工
钢筋砼防撞护栏在桥面砼铺装完成后施工，桥面铺装钢筋应伸入防撞护栏内。防撞护栏施工工艺框图见表5。具体方法如下：
（1）护栏钢筋工程
防撞护栏钢筋要求与箱梁边梁外侧翼板预埋钢筋焊接，焊接量较大，采取电弧搭接焊双面焊接，焊缝长度不小于5倍钢筋直径。绑扎护栏钢筋的同时，安装护栏内预埋的通信及电力电缆管，用钢筋井字架点焊在护栏钢筋上固定。
（2）防撞护栏模板
防撞护栏模板采用定制钢模板，每块长度2米，模板下部用圆钢拉杆固定模板间距，上部用专用卡具卡紧固定间距，模板间用螺栓连接，用汽车吊机配合安装。
（3）护栏模板安装
护栏模板安装前，先用全站仪测设护栏底座边线，测量支立模板处标高，用水泥砂浆找平，使护栏模板顶面正好为护栏顶，并保持顶面线形平顺。模板下部通过在箱梁顶面打入膨胀螺栓用木楔卡紧固定，模板安装从一头向另一头内外同步进行，先安装单块外侧模板，施工人员在用钢筋焊制的吊篮上进行操作，然后安装内侧一块护栏模板，穿入钢筋拉杆（拉杆外套硬塑料管，一是方便拉杆拨出重复利用，二是可保持模板间距离），上好上口卡具，在内侧梁面上打入膨胀螺栓，可调长度的钢支撑杆支撑临时固定，支撑杆脚固定在箱梁上打入的膨胀螺栓上，然后依次安装相邻护栏模板。
防撞护栏在墩顶处设1cm断缝，缝内填塞密封油膏。模板一次安装长度以每跨为单元进行，模板组装后，拉线调整直顺度，下部通过木楔调整，上部通过内侧可调长度的钢支撑杆调整，模板拼缝夹泡沫塑料条以防止漏浆，伸缩缝处预留安装伸缩缝的孔洞。
（4）护栏砼浇筑
砼采用集拌砼，砼搅拌车运输，人工用铁锹送料入模。砼塌落度控制在4～6cm，石料粒径采用5～25mm。砼分层浇筑，用插入式振动器振振捣，第一层浇筑至圆弧线略下一点，在第二层砼浇筑前必须进行砼复振，尽可能驱赶掉积留在圆弧斜板上的气泡，护栏顶面用铁抹子仔细压实抹平。
防撞墙对混凝土外观质量要求较高，墙内予埋件较多，施工时派专人负责巡模，要防止砼漏振、蜂窝出现。，如有跑模和漏浆现象，及时采取必要的补救措施。
（5）拆模及养护
模板拆除用汽车吊配合，先拆除外侧模板，人员在吊篮上进行操作，松去连接螺栓及拉杆后，汽车吊吊离，再拆除内侧模板。模板拆除后及时修补外表缺陷，然后浇水用塑料薄膜覆盖养护。
