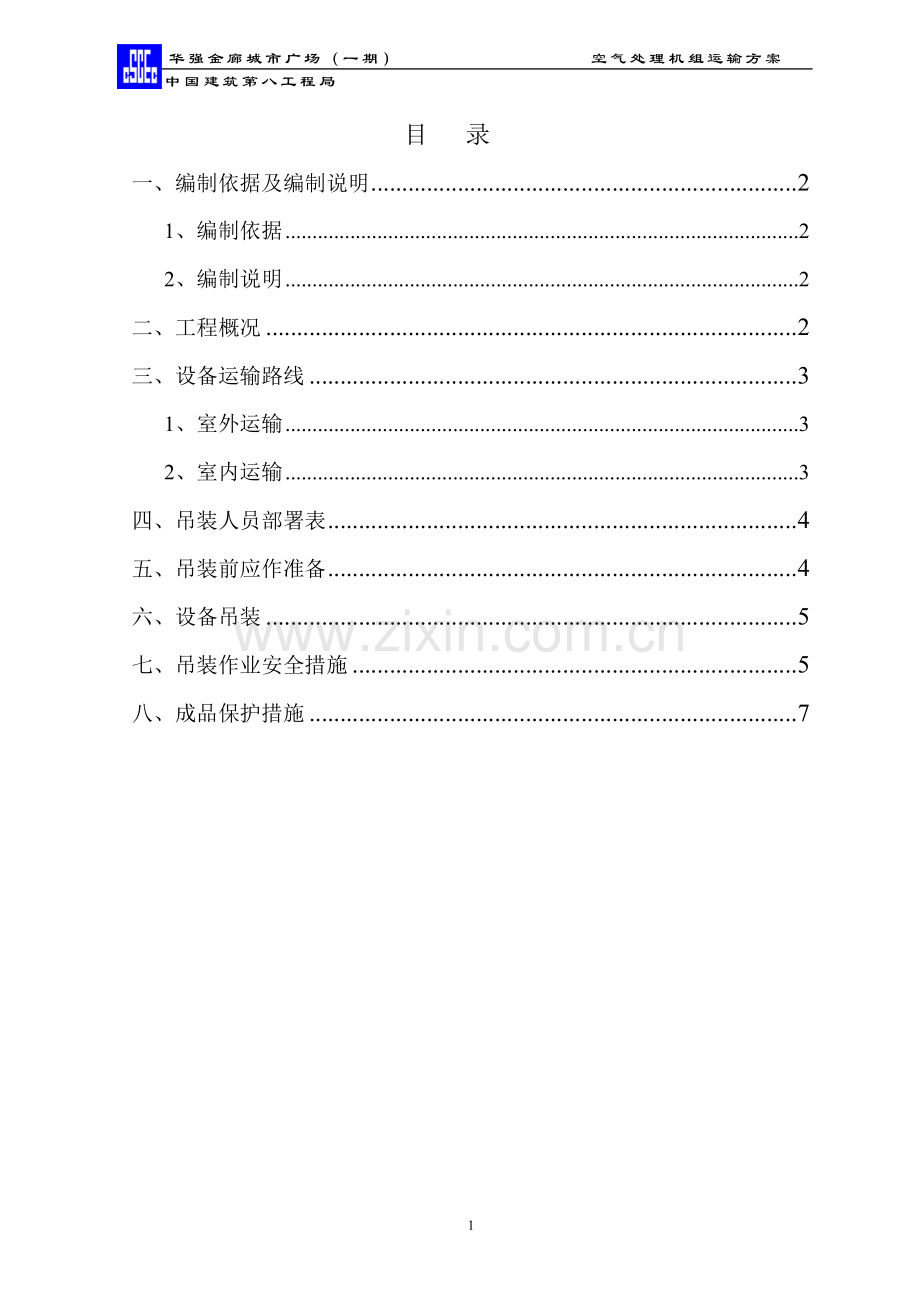

目 录
一、编制依据及编制说明 2
1、编制依据 2
2、编制说明 2
二、工程概况 2
三、设备运输路线 3
1、室外运输 3
2、室内运输 3
四、吊装人员部署表 4
五、吊装前应作准备 4
六、设备吊装 5
七、吊装作业安全措施 5
八、成品保护措施 7

空气处理机组运输方案

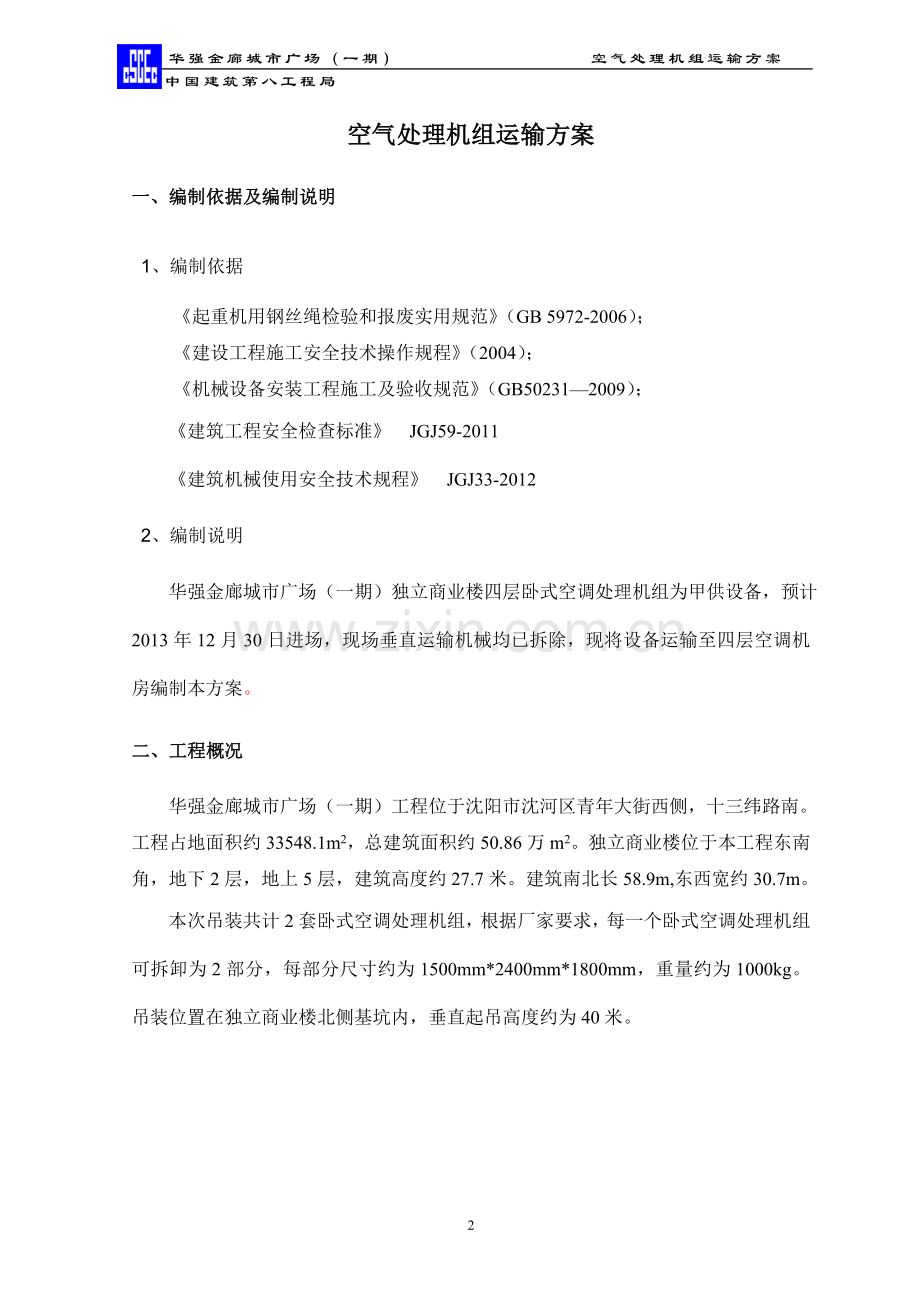

一、编制依据及编制说明
1、编制依据
《起重机用钢丝绳检验和报废实用规范》（GB 5972-2006）；
《建设工程施工安全技术操作规程》（2004）；
《机械设备安装工程施工及验收规范》（GB50231—2009）；
《建筑工程安全检查标准》 JGJ59-2011
《建筑机械使用安全技术规程》 JGJ33-2012
2、编制说明
华强金廊城市广场（一期）独立商业楼四层卧式空调处理机组为甲供设备，预计2013年12月30日进场，现场垂直运输机械均已拆除，现将设备运输至四层空调机房编制本方案。
二、工程概况
华强金廊城市广场（一期）工程位于沈阳市沈河区青年大街西侧，十三纬路南。工程占地面积约33548.1m2，总建筑面积约50.86万m2。独立商业楼位于本工程东南角，地下2层，地上5层，建筑高度约27.7米。建筑南北长58.9m,东西宽约30.7m。
本次吊装共计2套卧式空调处理机组，根据厂家要求，每一个卧式空调处理机组可拆卸为2部分，每部分尺寸约为1500mm*2400mm*1800mm，重量约为1000kg。吊装位置在独立商业楼北侧基坑内，垂直起吊高度约为40米。
三、设备运输路线
1、室外运输
由南一经街二期大门进入二期，然后通过十三纬路直接运至独立商业北侧。由于设备到场时间延误，十三纬路至独立商业的路面被一期抗拔桩施工破坏。设备运输前，需用钩机、铲车等设备将路面铺平压实。

室外设备运输路线图
2、室内运输
设备运至独立商业北侧基坑后，用80t汽车吊通过四层北侧幕墙预留孔送至室内。由于室内已经封闭，搬运设备无法进入，因此只能通过人工搬运至机房。每次搬运重量在1000kg以上，需搬运四次，共需搬运工15人。

室内设备运输路线图（四层）
四、吊装人员部署表
序号
职务
人数
职责
1
现场负责人
1
负责各相关方面协调工作
2
指 挥 员
1
负责各施工阶段的指挥工作（特种作业证）
3
起重机械驾驶员
1
负责各种起重机械的操作（特种作业证）
4
信号工
1
负责传达信号指示（特种作业证）
5
起 重 工
2
负责在吊装、搬运时技术性工作（特种作业证）
6
电 工
1
负责现场临时用电工作（有电工证）
7
搬运工
15
负责四层机组搬运
五、吊装前应作准备
1、保证路面坚实畅通，十三纬路至独立商业处路面平整良好压实，保证承载压力能满足机组重量以及汽车吊重量。
2、定位汽车吊位置，检查地面是否夯实，如未夯实，则在吊车支腿处垫2cm厚钢板，或木方，以防地面下沉。
3、独立商业四层运输路线位置平整无障碍物，空调机房设备基础上面无杂物。
4.、观察吊装当天天气，大风大雪天气严禁吊装。
六、设备吊装
1、吊车进入吊卸现场提前做好相应准备工作；
（1）工程各项目相关人员对设备进行开箱验收；
（2）设备验收完毕后，由起重工进行吊装索具的安装。
（3）吊车试吊：
吊装索具安装完毕后，与80吨汽车吊吊钩挂牢；
在信号工指挥下，吊车先将设备吊离车箱底板约：50-100mm暂停；
派专人检查吊车支腿、吊索等各相关部位有无异常；
反复试吊几次，检查各相关部位均无安全隐患后，上报指挥员，方可正式起吊。
（4）设备吊装：
在指挥员指挥下，吊车将设备平稳吊至运输架处，并将其抚稳，找正方向；当设备平稳落至四层地面上后，起重工迅速解降吊装索具。注意设备下落 时，应严格按照信号工指示慢放慢落，必要时应有操作工人配合吊装。
（5）吊装运输过程中空调机组厂家全程跟踪指导，协作吊装。
七、吊装作业安全措施
1、起重机使用前的检查项目；
1）各传动机构是否灵活可靠。部件是否完好，螺栓有无松动。
2）钢丝绳有无磨损、断丝、断股，绳卡是否牢靠。
3）安全装置是否灵活可靠。
4）轮胎气压是否充足，支腿动作是否良好。
5）空载时进行试运转，正常后方可投入使用。
6）起重机作业场地要有畅通的吊装通道，并与附近的设备、建筑物保持一定的距离，不得发生碰撞情况。
7）起重机工作时，司机应用手柄开关操作。停机时，不要用安全装置去关闭，也不准用人体或其他方法转动控制器。要采用正确的关机动作。
8）起重机在吊勾上挂绳索时，要使吊勾中心和设备重心相一致，如用八字绳交叉挂绳索时，要有防滑和防倾覆的装置。
9）在起重机作业范围内，非作业人员不准进入，起重臂和重物下方不得站人。起重机停止作业时，要将重物落位，不准将重物悬在空中，防止发生危险。
10）起重机吊重物时，通常先进行试吊，试吊高度为200mm左右，试吊时间为l0min。试吊时应检查各系统有无异常情况。开始起吊前，应鸣铃示意，起动要平稳，逐档加速；对于提升机构每档转换时间为1～2s，运行机构每档转换时间不小于3s；对于大起重量的设备，可达6～8s。
11）起重机吊索应保持垂直起吊。吊钩起、落应平稳，在操作中尽量避免紧急刹车或出现冲击动作。起重机满载时，应控制回转范围，一般要求不宜超过90度。
2、机具安全使用要求
1）吊装前对各机具(如钢丝绳、链式起重机、千斤顶、滑轮、卡环等)进行检查，发现有缺陷，不符合安全要求的不准使用。
2）起吊用的吊钩、吊环、链条等，要符合标准要求，并不得超负荷使用。
3）起升卷筒的钢丝绳，在任何情况下不得少于3圈；
4）吊重钢丝绳，应垂直地面，不得斜吊。
5）起吊用的钢丝绳、链式起重机、吊钩等机具，不得和电气线路交叉、接触，并保持一定的安全距离。
6）钢丝绳端部应采用插接，并应保证其牢固性；
7）工作中的钢丝绳，不得与其他物体相摩擦，特别是带棱角的金属物体，着地的钢丝绳应以垫板或滚轮托起；
8）工作中若发现钢丝绳股缝间有大量的油挤出，这是钢丝绳破断的前兆，应立即停吊查明原因；
9）使用导向滑轮作水平导向时，底滑轮钩向下挂住绳扣，防止使用中脱钩，垂直悬挂的导向滑轮要在钩子上绕一圈，避免滑轮移动或绳索走动时，发生滑动。
10）千斤顶要直立使用，不得放倒或倾斜使用。油压千斤顶油缸内不得少于规定的油量。螺旋千斤顶，螺纹磨损率不得超过2％。
3、吊装作业人员安全操作规定
1）操作人员在作业前，要明确任务，并制定可靠的安全技术措施，项目管理人员要经常督促检查，发现问题要及时、妥善加以解决。
2）施工人员要服从统一指挥和调配，要分工明确，坚守岗位，尽职尽责，保证吊装工作的顺利进行。
3）作业区要有警戒标志，非作业人员不得进入作业区。
4）起吊工作要作到六不吊：指挥信号或手势不明确不吊，重量和重心不清不吊，超过额定负荷不吊，工作视线不清不吊，挂钩方法不对不吊。
5）设备起吊前，要检查各绑扎点是否可靠，重心是否准确，并应进行试吊。
6）起吊机具受力后，要仔细检查地锚、钢丝绳、卷扬机等变化情况，发现异常现象，应立即停止起吊工作。
7）使用撬杠时，不准骑在上面，当重物升高后，用坚实垫木垫牢，严禁将手伸人重物底面。
八、成品保护措施
1、 对设备的保护措施
1）机组吊装一定要使用机身上吊装用吊耳，避免吊装绳索触碰机体。
吊装设备时，固定钢丝绳与设备接触面应采用软质材料填充，确保设备不受钢丝绳挤压而造成设备损坏，特别是配电盘、仪表盘、连接阀门、管口等；设备起吊前应用木板将易损坏的部位进行保护，设备周围墙体、柱体及楼板边缘要用橡胶板保护，防止吊运过程中损坏设备。
2）设备运输过程中，应考虑对设备边角、易损件特殊保护，配件应单独存放；
3）就位后机组用苫布整体封盖，以防外表灰尘及零部件损坏。
2、 对建筑结构的保护措施
1）机组拖运时要注意对其他专业的成品保护，应对结构中的周边柱子、墙面使用钢板条包裹。
2）严禁直接在地面上进行拖动作业，损坏结构地面。
3）不可在吊装作业中使结构负荷超载，损害结构力学性能。
