高二静电场2.doc

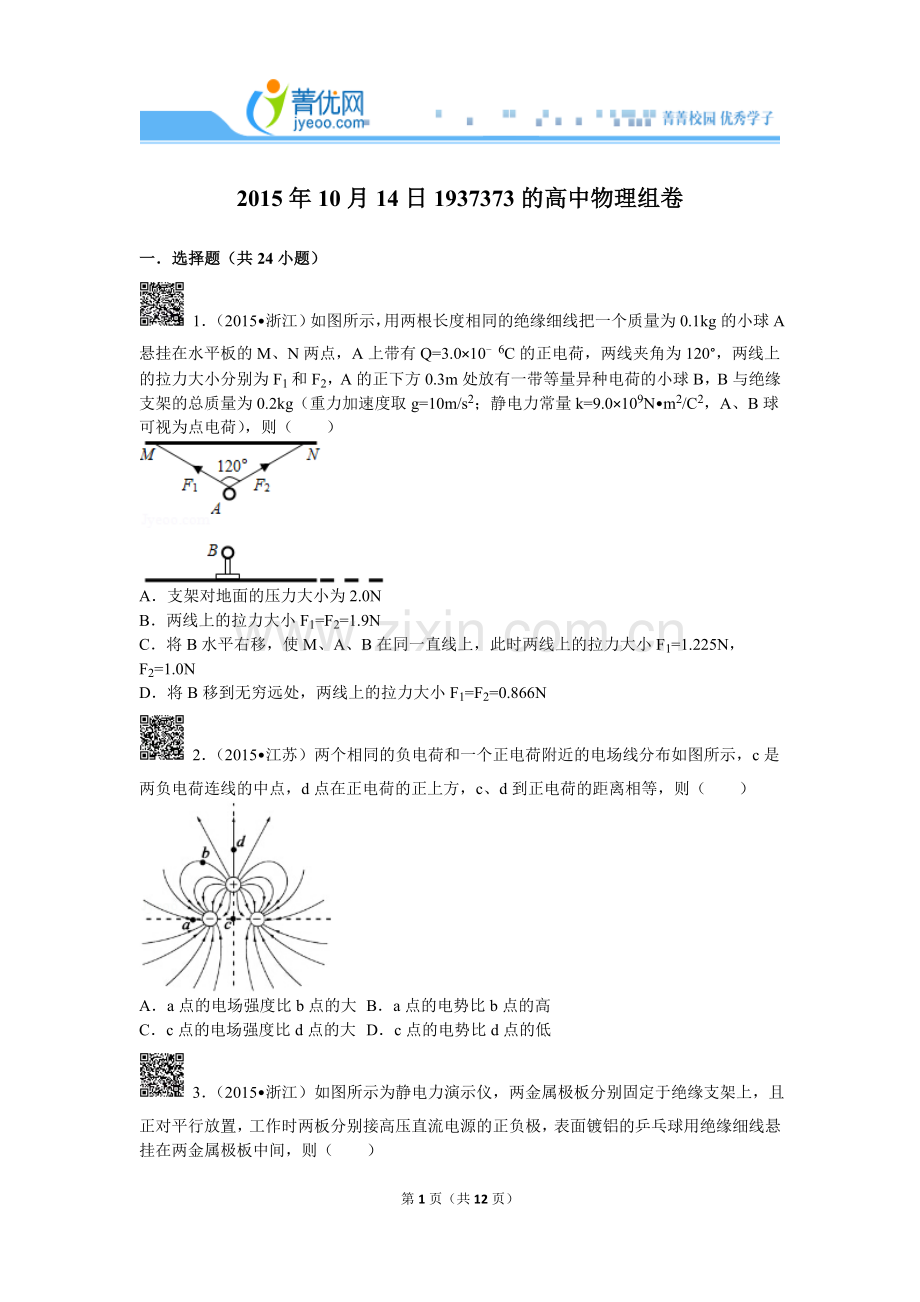

2015年10月14日1937373的高中物理组卷一选择题（共24小题） 1（2015浙江）如图所示，用两根长度相同的绝缘细线把一个质量为0.1kg的小球A悬挂在水平板的M、N两点，A上带有Q=3.0106C的正电荷，两线夹角为120，两线上的拉力大小分别为F1和F2，A的正下方0.3m处放有一带等量异种电荷的小球B，B与绝缘支架的总质量为0.2kg（重力加速度取g=10m/s2；静电力常量k=9.0109Nm2/C2，A、B球可视为点电荷），则（）A支架对地面的压力大小为2.0NB两线上的拉力大小F1=F2=1.9NC将B水平右移，使M、A、B在同一直线上，此时两线上的拉力大小F1=1.225N，F2=1.0ND将B移到无穷远处，两线上的拉力大小F1=F2=0.866N 2（2015江苏）两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c是两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（）Aa点的电场强度比b点的大Ba点的电势比b点的高Cc点的电场强度比d点的大Dc点的电势比d点的低 3（2015浙江）如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置，工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在两金属极板中间，则（）A乒乓球的左侧感应出负电荷B乒乓球受到扰动后，会被吸在左极板上C乒乓球共受到电场力、重力和库仑力三个力的作用D用绝缘棒将乒乓球拔到与右极板接触，放开后乒乓球会在两极板间来回碰撞 4（2015山东）直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图M、N两点各固定一负点电荷，一电量为Q的正点电荷置于O点时，G点处的电场强度恰好为零静电力常量用k表示若将该正点电荷移到G点，则H点处场强的大小和方向分别为（）A，沿y轴正向B，沿y轴负向C，沿y轴正向D，沿y轴负向 5（2015上海）两个正、负点电荷周围电场线分布如图所示，P、Q为电场中两点，则（）A正电荷由P静止释放能运动到QB正电荷在P的加速度小于在Q的加速度C负电荷在P的电势能高于在Q的电势能D负电荷从P移动到Q，其间必有一点电势能为零 6（2015浙江校级模拟）如图所示，真空中存在一个水平向左的匀强电场，场强大小为E，一根不可伸长的绝缘细线长度为l，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点把小球拉到使细线水平的位置A处，由静止释放，小球沿弧线运动到细线与水平方向成=60角的位置B时速度为零以下说法中正确的是（）A小球在B位置处于平衡状态B小球受到的重力与电场力的关系是Eq=mgC小球将在AB之间往复运动，且幅度将逐渐减小D小球从A运动到B的过程中，电场力对其做的功为qEl 7（2015滕州市校级模拟）如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子（）A所受重力与电场力平衡B电势能逐渐增加C动能逐渐增加D做匀变速直线运动 8（2015成都模拟）甲图中a、b是电流相等的两直线电流，乙图中c，d是电荷量相同的两正点电荷，O为两电流（或电荷）连线的中点，在o点正上方有一电子，“较小的速度v射向O点，不计重力关于电子的运动，下列说法正确的是（）A甲图中的电子将做变速运动B乙图中的电子将做往复运动C乙图中的电子在向O点运动的过程中，加速度一定在减小D乙图中的电子在O点动能最大，电势能最小 9（2015抚顺一模）真空中，两个相距L的固定点电荷E、F所带电荷量分别为QE和QF，在它们共同形成的电场中，有一条电场线如图中实线所示，实线上的箭头表示电场线的方向电场线上标出了M、N两点，其中N点的切线与EF连线平行，且NEFNFE则（）AE带正电，F带负电，且QEQFB在M点由静止释放一带正电的检验电荷，检验电荷将沿电场线运动到N点C过N点的等势面与过N点的切线垂直D负检验电荷在M点的电势能大于在N点的电势能 10（2014山东）如图，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab长为s，竖直边ad长为h，质量均为m、带电量分别为+q和q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区（两粒子不同时出现在电场中），不计重力，若两粒子轨迹恰好相切，则v0等于（）ABCD 11（2014安徽）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能EP与位移x的关系如图所示，下列图象中合理的是（）A电场强度与位移关系B粒子动能与位移关系C粒子速度与位移关系D粒子加速度与位移关系 12（2014广东）如图所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q的小球P，带电量分别为q和+2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是（）AM与N的距离大于LBP、M和N在同一直线上C在P产生的电场中，M、N处的电势相同DM、N及细杆组成的系统所受合外力为零 13（2015娄星区模拟）有三个相同的金属小球A、B、C，其中A、B两球带电情况完全相同，C球不带电将A、B两球相隔一定距离固定起来，两球间的库仑力是F，若使C球先和A接触，再与B接触，移去C，则A、B间的库仑力变为（）ABCD 14（2015四川）如图所示，半圆槽光滑、绝缘、固定、圆心是O，最低点是P，直径MN水平，a、b是两个完全相同的带正电小球（视为点电荷），b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q（图中未画出）时速度为零则小球a（）A从N到Q的过程中，重力与库仑力的合力先增大后减小B从N到P的过程中，速率先增大后减小C从N到Q的过程中，电势能一直增加D从P到Q的过程中，动能减少量小于电势能增加量 15（2014南充一模）如图所示，平行板电容器AB两极板水平放置，A在上方，B在下方，现将其和二极管串连接在电源上，已知A和电源正极相连，二极管具有单向导电性，一带电小球从AB间的某一固定点水平射入，打在B极板上的N点，小球的重力不能忽略，现通过上下移动A板来改变两极板AB间距（两极板始终平行），则下列说法正确的是（）A若小球带正电，当AB间距增大时，小球打在N点的右侧B若小球带正电，当AB间距减小时，小球打在N点的左侧C若小球带负电，当AB间距减小时，小球可能打在N点的右侧D若小球带负电，当AB间距增大时，小球可能打在N点的左侧 16（2015黄埔区一模）关于静电场，下列结论普遍成立的是（）A电场中任意两点之间的电势差只与这两点的场强有关B电场强度大的地方电势高，电场强度小的地方电势低C将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 17（2015淮南模拟）如图所示，直线MN是某电场中的一条电场线（方向未画出）虚线是一带电的粒子只在电场力的作用下，由a运动到b的运动轨迹，轨迹为一抛物线下列判断正确的是（）A电场线MN的方向一定是由N指向MB带电粒子由a运动到b的过程中动能不一定增加C带电粒子在a点的电势能一定大于在b点的电势能D带电粒子在a点的加速度一定大于在b点的加速度 18（2015山东模拟）如图甲所示，Q1、Q2为两个被固定的点电荷，其中Q1带负电，a、b两点在它们连线的延长线上现有一带负电的粒子以一定的初速度沿直线从a点开始经b点向远处运动（粒子只受电场力作用），粒子经过a、b两点时的速度分别为va、vb，其速度图象如图乙所示以下说法中正确的是（）AQ2一定带负电BQ2的电量一定大于Q1的电量Cb点的电场强度一定为零D整个运动过程中，粒子的电势能先减小后增大 19（2015江苏）一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球（）A做直线运动B做曲线运动C速率先减小后增大D速率先增大后减小 20（2014孝南区校级模拟）一对平行金属板长为L，两板间距为d，质量为m，电荷量为e的电子从平行板右侧以速度v0沿两板的中线不断进入平行板之间，两板间所加交变电压uAB如图所示，交变电压的周期T=，已知所有电子都能穿过平行板，且最大偏距的粒子刚好从极板的边缘飞出，不计重力作用，则（）A所有电子都从右侧的同一点离开电场B所有电子离开电场时速度都是v0Ct=0时刻进入电场的电子，离开电场时动能最大Dt=时刻进入电场的电子，在两板间运动时最大侧位移为 21（2015资阳模拟）如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是（）A滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升B滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升C电压U增大时，其他不变，则电子从发出到打在荧光屏上的时间不变D电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变 22（2015广东）如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，M、N保持静止，不计重力，则（）AM的带电量比N的大BM带负电荷，N带正电荷C静止时M受到的合力比N的大D移动过程中匀强电场对M做负功 23（2015上海一模）两电荷量分别为q1和q2的点电荷放在x轴上的A、B两点，两电荷连线上各点电势随x变化的关系图线如图所示，其中P点电势最低，且APBP，则（）AP点的电场强度大小为零Bq1的电荷量大于q2的电荷量Cq1和q2是同种电荷，但不一定是正电荷D负电荷从P点左侧移到P点右侧，电势能先减小后增大 24（2014正定县校级模拟）如图所示，两个相同的空心金属球M、N，M带Q电荷，N不带电，旁边各放一个不带电的金属球P和R，M、N相距很远，互不影响，当将带正电Q的小球分别放入M和N的空腔内时（）AP和R上均出现感应电荷BP和R上均没有感应电荷CP上有感应电荷，R上没有感应电荷DP上没有感应电荷，R上有感应电荷二解答题（共6小题） 25（2014河西区一模）如图所示，AB为固定在竖直平面内粗糙倾斜轨道，BC为光滑水平轨道，CD为固定在竖直平面内的光滑圆弧轨道，且AB与BC通过一小段光滑弧形轨道相连，BC与弧CD相切已知AB长为L=10m，倾角=37，BC长s=m，CD弧的半径为R=m，O为其圆心，COD=143整个装置处在水平向左的匀强电场中，电场强度大小为E=1103N/C一质量为m=0.4kg、电荷量为q=+310 3C的物体从A点以初速度vA=15m/s沿AB轨道开始运动若物体与轨道AB间的动摩擦因数为=0.2，sin37=0.6，cos37=0.8，g=10m/s2，物体运动过程中电荷量不变求（1）物体在AB轨道上运动时，重力和电场力对物体所做的总功；（2）物体能否到达D点；（3）物体离开CD轨道后运动的最高点相对于O点的水平距离x和竖直距离y 26（2015红桥区模拟）如图所示，两块相同的金属板正对着水平放置，板间距离为d当两板间加电压U时，一个质量为m、电荷量为+q的带电粒子，以水平速度v0从A点射入电场，经过一段时间后从B点射出电场，A、B间的水平距离为L，不计重力影响求：（1）带电粒子从A点运动到B点经历的时间；（2）带电粒子经过B点时速度的大小；（3）A、B间的电势差 27（2015春赫章县校级期末）如图，一质量为m、电荷量为q（q0）的粒子在匀强电场中运动，A、B为其运动轨迹上的两点已知该粒子在A点的速度大小为v0，方向与电场方向的夹角为60；它运动到B点时速度方向与电场方向的夹角为30不计重力求A、B两点间的电势差 28（2015青浦区一模）如图所示，绝缘的光滑水平桌面高为h=1.25m、长为s=2m，桌面上方有一个水平向左的匀强电场一个质量为m=2103kg、带电量为q=+5.0108C的小物体自桌面的左端A点以初速度vA=6m/s向右滑行，离开桌子边缘B后，落在水平地面上C点C点与B点的水平距离x=1m，不计空气阻力，取g=10m/s2（1）小物体离开桌子边缘B后经过多长时间落地？（2）匀强电场E多大？（3）为使小物体离开桌面边缘B后水平距离加倍，即x=2x，某同学认为应使小物体带电量减半，你同意他的想法吗？试通过计算验证你的结论 29（2015上海）如图，在场强大小为E、水平向右的匀强电场中，一轻杆可绕固定转轴O在竖直平面内自由转动杆的两端分别固定两电荷量均为q的小球A、B，A带正电，B带负电；A、B两球到转轴O的距离分别为2l、l，所受重力大小均为电场力大小的倍开始时杆与电场间夹角为（90180）将杆从初始位置由静止释放，以O点为重力势能和电势能零点求：（1）初始状态的电势能We；（2）杆在平衡位置时与电场间的夹角；（3）杆在电势能为零处的角速度 30（2015春温州校级期末）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率2015年10月14日1937373的高中物理组卷参考答案一选择题（共24小题）1BC2ACD3D4B5D6D7BD8BD9C10B11D12BD13C14BC15BC16D17C18C19BC20BD21BC22BD23AB24D二解答题（共6小题）252627282930第12页（共12页）
