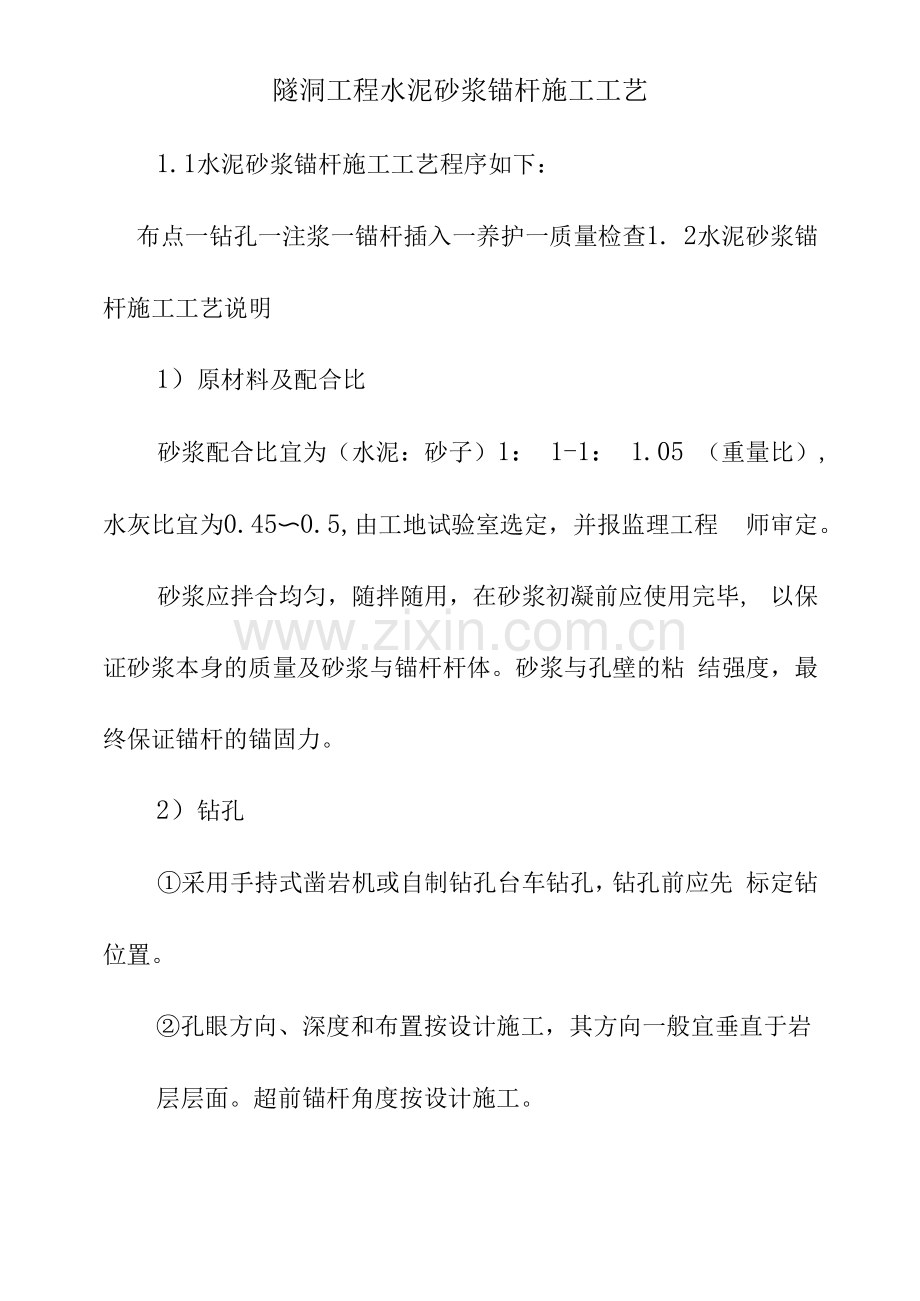

隧洞工程水泥砂浆锚杆施工工艺
1.1水泥砂浆锚杆施工工艺程序如下：
布点一钻孔一注浆一锚杆插入一养护一质量检查1. 2水泥砂浆锚杆施工工艺说明
1）原材料及配合比
砂浆配合比宜为（水泥：砂子）1： 1-1： 1.05 （重量比）, 水灰比宜为0.45〜0.5,由工地试验室选定，并报监理工程 师审定。
砂浆应拌合均匀，随拌随用，在砂浆初凝前应使用完毕, 以保证砂浆本身的质量及砂浆与锚杆杆体。砂浆与孔壁的粘 结强度，最终保证锚杆的锚固力。
2）钻孔
①采用手持式凿岩机或自制钻孔台车钻孔，钻孔前应先 标定钻位置。
②孔眼方向、深度和布置按设计施工，其方向一般宜垂直于岩层层面。超前锚杆角度按设计施工。
③孔深误差不大于5cm。孔径应大于杆体直径15mm。
④钻孔完毕后，孔内积水、积粉及岩楂应吹洗干净。
3）注浆及锚杆安装①注浆安装前，做好材料、机具、脚手平台和场地准备。
②注浆采用单液注浆泵,注浆开始或中途停止30min后, 应用水润滑注浆泵及其管路。
③注浆时，注浆管应插至距孔底5-10cm处，随砂浆的 注入缓慢匀速拔出，随即迅速将杆体插入，以防止孔内砂浆 脱节，保证锚杆全长锚固。
④锚杆的插入长度不应小于设计长度的90%,锚杆安装 后，不得随意敲击。
4）质量检查施工完毕后，按GBJ86-85《锚杆喷射混凝土支护技术规
范》进行试验。
