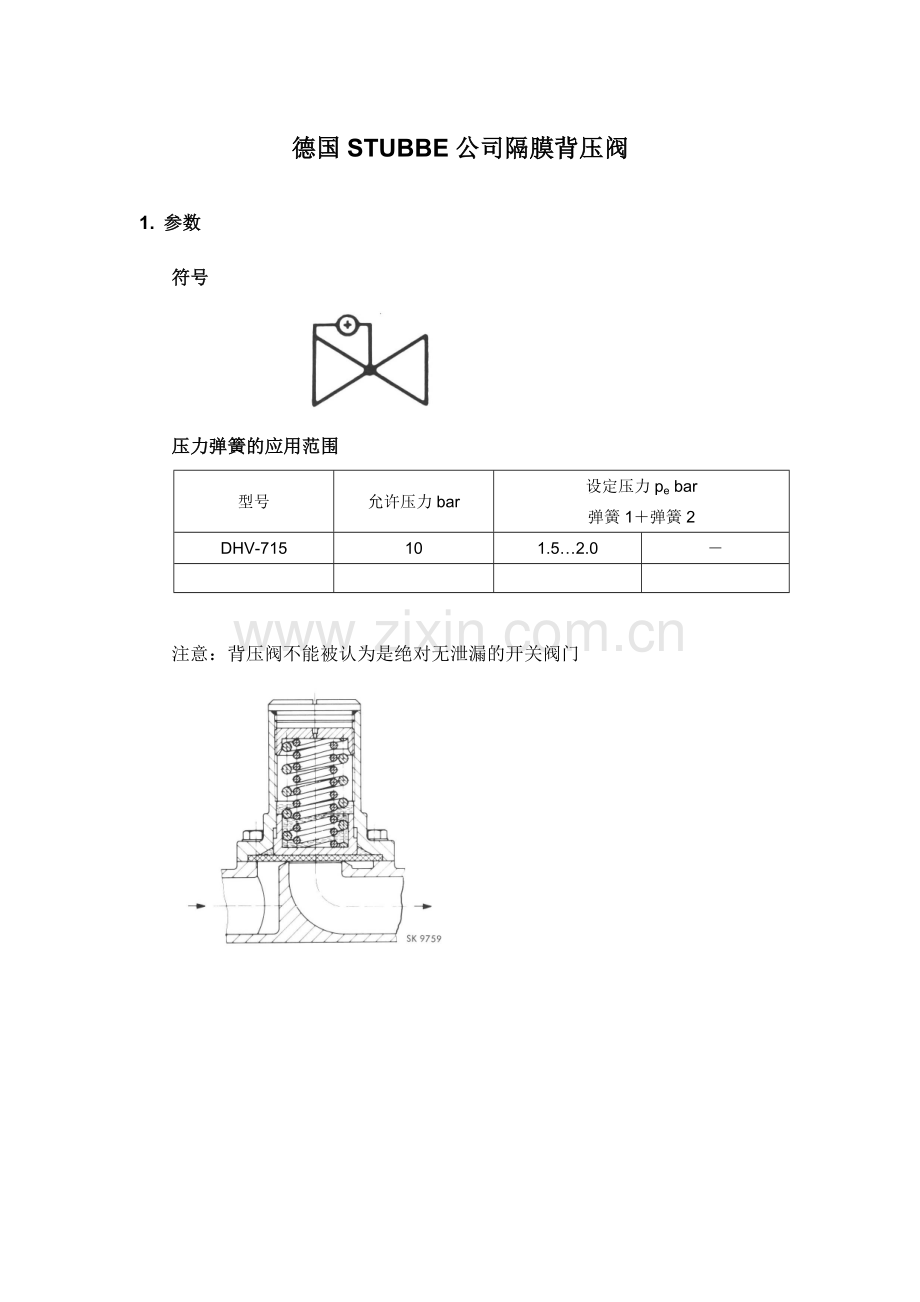

德国STUBBE公司隔膜背压阀
1. 参数
符号

压力弹簧的应用范围
型号
允许压力bar
设定压力pe bar
弹簧1＋弹簧2
DHV-715
10
1.5…2.0
－

注意：背压阀不能被认为是绝对无泄漏的开关阀门

材质：PVC，PP，PVDF，PP-GFK，PVDF-GFK
按照参数表TA-015的可能连接。

尺寸g, i和p＝拧紧固定阀门的螺栓到支架上
型号
DN
A
B
H
n
g
i
p
L1
G
L2
D
k
s
I
DHV-715
8
50
38
80
13
M5
10
5
80
G 3/4
110
90
60
10
14
DHV-715
15
72
54
90
15
M8
17
8
115
G 1
145
95
65
10
14
DHV-715
20
80
60
116
28
M8
17
8
130
G 1 1/4
150
105
75
10
14
DHV-715
25
90
68
123
22.5
M10
11
10
160
G 1 1/2
175
115
85
12
14
DHV-715
32
100
76
157
24
M10
15
10
180
G 2
200
140
100
12
18
DHV-715
40
115
87
180
30
M12
26
13
235
G 2 1/4
235
150
110
14
18
DHV-715
50
140
106
185
38
M12
18
13
260
G 2 3/4
260
165
125
16
18

2. 隔膜背压阀功能描述和操作手册
2.1. 概述
隔膜背压阀用于防止计量泵在不利计量的条件下的额外输送，阀门设定的压力能在泵进口管道和出流管道间产生必要的正压压差。能用于没有固体的的自由流动的介质，特别用于其设计的用途，即只用于制造商指定的用途。

2.2. 工作模式
隔膜背压阀在压力管道上安装，按下面情况工作：
隔膜通过预先安装的弹簧关闭进口点，这样泵会对管道产生压力，预先设定的压力弹簧产生需要的正压压差。由于泵会在压力管线上产生一定的压力，当压力到达隔膜背压阀设定压力时，隔膜打开，介质进入出流点，在压力下降到设定压力即关闭压力没有达到前进口点不会关闭。

一种阻尼液体（甘油）防止隔膜产生不希望的波动产生卡嗒卡嗒的噪声，这个水力阻尼系统只在隔膜安全阀安装在制定的位置是起作用。

2.3. 安装/装配
隔膜背压阀安装在压力管线中，设计为在水平流向的流体中安装，盖必须垂直向上，隔膜安全阀必须按下面情况安装：没有来自供料管线或排放管线静态的、动态的或热的负载作用能传递到阀门。
流体方向由一个箭头标出。
（a）排放管
出流管道的压力不能超过0.5bar

2.4. 测试/鉴定
隔膜安全阀在厂内进行测试并且已经设置到正确的操作压力，操作压力在铭牌上已标明，铭牌上还提供这些资料：型号，序号，材质，ND，NP（参见TA-017）
在盖和帽之间有油漆作为密封。

2.5. 更换隔膜
把整个阀门从管线上取下，遵守安全条例TA-002注意事项。
（a）拆卸
拧开盖子
用卡尺设置调节螺栓深度“┼”
松开调节螺栓
取下压力弹簧
松开螺栓
从阀体上取下阀帽
隔膜可取出和更换

（b）装配
将隔膜插入阀帽内的凹进处
用螺栓固定阀门到阀体上
倒入缓冲液体直到弹簧的上沿
插入弹簧
拧调节螺栓到深度“┼”
用螺栓固定盖到阀帽上

2.6. 检查
检查设定压力，比如用一个管道测试泵。如果设定压力与铭牌上指示的不一致，取下盖，然后用调节螺栓设定到正确压力：
松调节螺栓：压力下降
紧调节螺栓：压力上升
