怀化市“筑梦缘小区”建筑节能技术应用
贺金龙
（湖南省怀化市建筑工程公司 湖南 怀化 418000）
【摘 要】 本文介绍了怀化市某建筑节能试点项目的节能设计和节能技术应用，施工中针对建筑外围护结构不同部位采取了多种节能技术措施，解决了圈梁构造柱处的热桥保温、内保温系统施工经验不足、门窗及坡屋顶保温等问题。
【关键词】 住宅节能；外墙内保温；热桥；节能窗；坡屋面保温
前言
怀化市作为夏热冬冷地区典型城市之一，夏季炎热、冬季寒冷成为其明显的气候特征。该市7月为全年最热月，月平均气温在26.5～28.5℃，极端最高气温为37.5～41.5℃，极值日期出现于7～8月；而在冬季，最冷月平均温度在4.5～5.3℃之间，虽然出现≤0℃的日数很少，但冬季结冰现象年年皆有，极端最低气温一般为-5℃。可见，冬夏季恶劣的气候条件势必给当地人们的生活带来不利影响。近年来，随着人们生活水平的不断提高，冬夏两季空调使用率也在逐年攀升，空调采暖及制冷能耗越来越大，因此，该市住宅建筑节能推广工作是刻不容缓。节能试点作为建筑节能推广工作的排头兵，应该得到业内人士的足够重视。目前怀化市住宅节能试点工作的进展怎样？建筑节能技术在节能试点中的实际应用情况如何？节能设计和施工过程中面临哪些值得注意的构造节点？本文拟以该市某节能试点项目为切入点，就上述问题进行探讨！

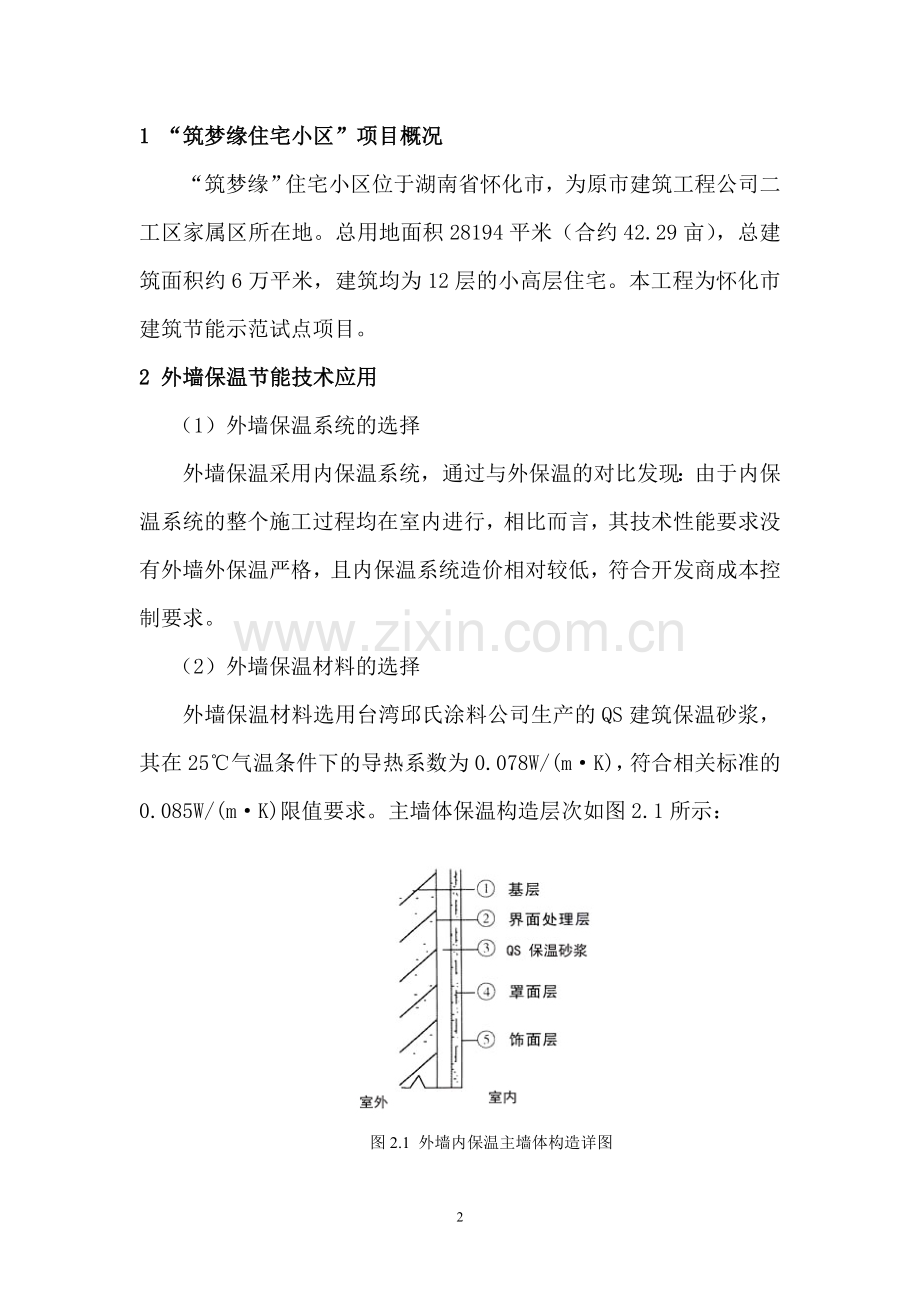

1 “筑梦缘住宅小区”项目概况
“筑梦缘”住宅小区位于湖南省怀化市，为原市建筑工程公司二工区家属区所在地。总用地面积28194平米（合约42.29亩），总建筑面积约6万平米，建筑均为12层的小高层住宅。本工程为怀化市建筑节能示范试点项目。
2 外墙保温节能技术应用
（1）外墙保温系统的选择
外墙保温采用内保温系统，通过与外保温的对比发现：由于内保温系统的整个施工过程均在室内进行，相比而言，其技术性能要求没有外墙外保温严格，且内保温系统造价相对较低，符合开发商成本控制要求。
（2）外墙保温材料的选择
外墙保温材料选用台湾邱氏涂料公司生产的QS建筑保温砂浆，其在25℃气温条件下的导热系数为0.078W/(m·K)，符合相关标准的0.085W/(m·K)限值要求。主墙体保温构造层次如图2.1所示：

图2.1 外墙内保温主墙体构造详图
（3）外墙内保温热桥处理
外墙内保温系统最大的缺陷在于其无法很好的解决建筑外围护结构的热桥问题。热桥以往又称冷桥，现统一定名为热桥。热桥是指处在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等部位，因这些部位传热能力强，热流较密集，内表面温度较低，故称为热桥。常见的热桥如外墙周边的钢筋混凝土抗震柱、圈梁、门窗过梁，钢筋混凝土或金属屋面板中的边肋或小肋，以及金属玻璃窗幕墙中和金属窗中的金属框和框料等。对于热桥这样的节点部位，施工前将各节点大样详图做成图版悬挂在施工现场，按照大样详图进行检查验收。具体热桥处的保温处理措施构造详图如图2.2所示。经测试，此方法较好地解决了内保温固有的“热桥难处理”问题。

图2.2 楼板热桥处节点保温构造详图（构造柱处热桥处理同此做法）
（4）外墙内保温施工操作要点
为了解决内保温系统施工经验不足的问题，项目组特别针对外墙内保温施工编制了专项施工方案，以确保施工质量达到标准要求。整个外墙内保温系统的施工严格按照“基层处理→墙面冲筋→QS保温砂浆抹灰→抗裂砂浆面层→装饰层”的流程进行。
对于基层处理环节而言，抹灰前检查混凝土或墙体基体，对松动、灰浆不饱满的拼缝及梁板下的顶头缝，用1:1的水泥砂浆（内掺水重20%的108胶）填塞密室。混凝土表面的蜂窝孔洞，应先将松散不牢的石子去掉，浇水冲洗干净，用素灰和水泥砂浆交替抹到与基层面相平。
对于墙面冲筋环节而言，根据保温层的厚度，将同等厚度的预制QS建筑保温砂浆板裁成30mm宽的小条，贴在墙上来控制抹灰厚度，达到冲筋的目的。冲筋应沿500mm水平线粘贴，向上每隔1m设一道水平筋，然后适当冲些竖筋，也可以用QS保温砂浆料直接冲筋。
对于QS保温砂浆抹灰环节，根据设计要求进行分层操作，每次抹灰厚度不宜超过30mm，第一遍应压实，第二遍主要压实抹平。门窗洞口最少分两遍施工，其时间间隔应超过24小时。第一遍的施工厚度大于第二遍，以设计厚度相差1cm左右为宜，保温砂浆总厚度为30mm，注意保证阴阳角的方正及垂直。
对于抗裂砂浆面层抹灰环节，在保温砂浆浆料的基础上进行QS抗裂砂浆抹制，厚度控制在3mm左右。将网格布用铁抹子压入抗裂砂浆内，网格布边缘严禁搭接，必须嵌入砂浆内。网眼砂浆饱满度要求达到100%，网格布搭接宽度应不小于30mm。阴角处网格布要压搓搭接大于30mm，阳角处应搭接200mm。搭接处网眼砂浆饱满度均要达到100%，同时要抹平、找直以保证阴阳角处的方正及垂直度。
对于装饰层环节，在抗裂砂浆保护层干燥后方可施工装饰层。饰面层采用刮柔性耐水腻子二至三遍，砂纸打磨，不漏底，做到平整光洁。
3 外门窗保温节能技术应用
建筑外门窗采取如下节能措施：（1）限值窗墙比，北向≤0.25，东西向≤0.3，南向≤0.35；（2）提高外门窗的气密性，门窗缝的空气渗透量q≤2.5m3/(m·h)；（3）所有外门窗均采用单框双玻塑钢窗，传染系数为2.47 W/(m·K)，入户门及阳台门均采用保温门。门窗洞口节点位置构造详图做法如图3.1所示：

图3.1 窗洞口节点保温构造详图
4 屋顶保温节能技术应用
本工程屋顶为坡屋顶形式，采用30mm厚、密度为18kg/ m3 的自熄型XPS聚苯板做保温层，传热系数为0.042 W/(m·K)，防水层为TS高分子卷材。屋顶保温构造详图如图4.1所示：

图4.1 屋顶保温构造详图
5 结语
目前小区已建成并交付使用，本项目由湖南省怀化市建筑节能监督检验站对工程进行现场实测，将实测的围护结构传热系数代入原项目热工计算书中进行复算，得出建筑物总耗热量指标为18.63W/m2,符合建筑节能50%的要求。

参考文献:
[1]、王董平.浅议住宅建筑节能设计[J].山西建筑,2007,33(30):253-254.
[2]、 朱传晟.建筑围护结构热桥部位结露原因分析研究[J].建筑节能,2008,(12).
[3]、 GB50411-2007建筑节能工程施工质量验收规范[S].北京:中国建筑工业出版社,2007.
[4]、 何禹，建筑外墙外保温与内保温优势比较[J].中国住宅设施，2009(8):50-52.
[5]、 刘以峰，保温材料在建筑工程中的应用及前景[J].生产建设，2010(10).
