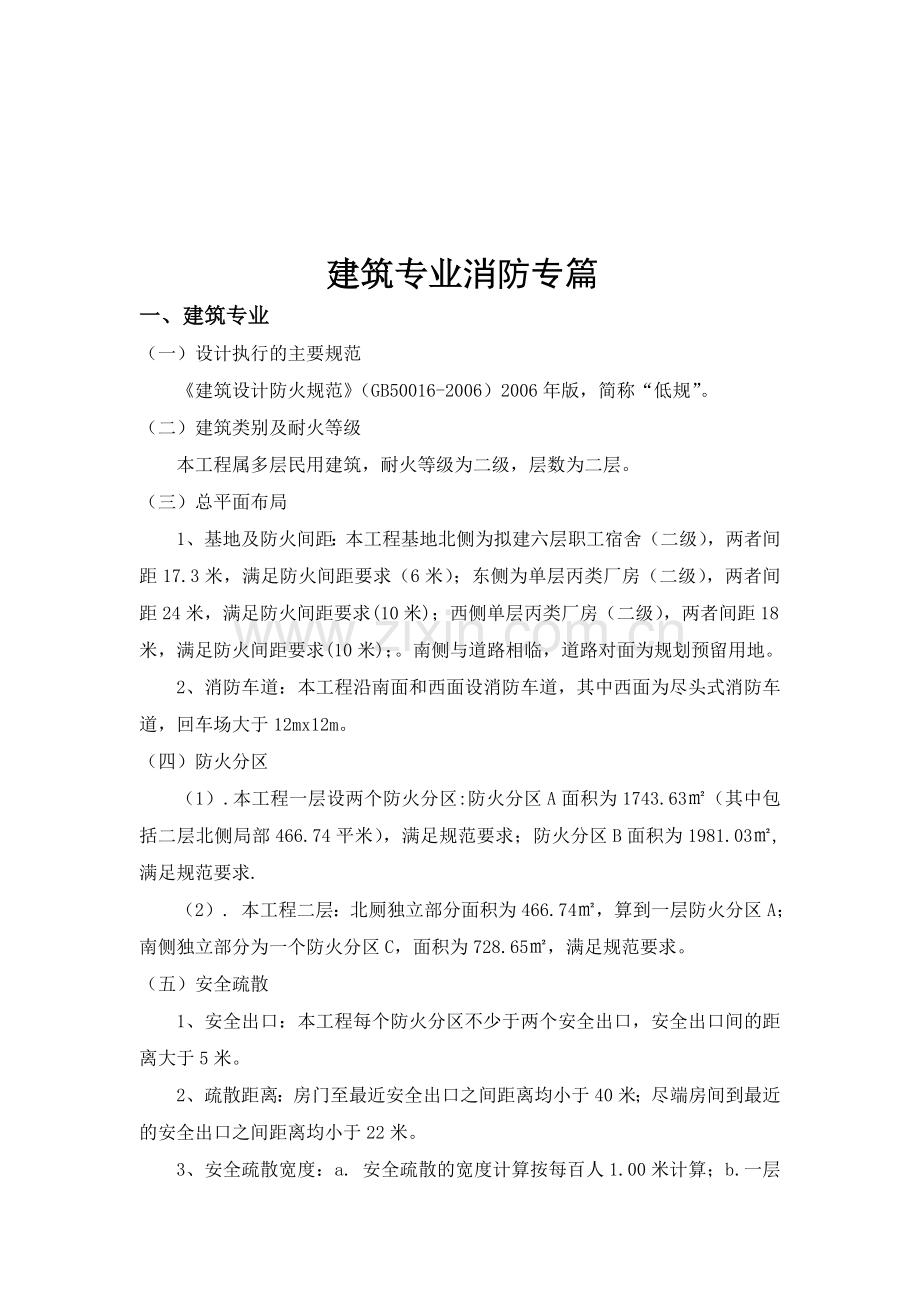

建筑专业消防专篇
一、建筑专业
（一）设计执行的主要规范
《建筑设计防火规范》（GB50016-2006）2006年版，简称“低规”。
（二）建筑类别及耐火等级
本工程属多层民用建筑，耐火等级为二级，层数为二层。
（三）总平面布局
1、基地及防火间距：本工程基地北侧为拟建六层职工宿舍（二级），两者间距17.3米，满足防火间距要求（6米）；东侧为单层丙类厂房（二级），两者间距24米，满足防火间距要求(10米)；西侧单层丙类厂房（二级），两者间距18米，满足防火间距要求(10米)；。南侧与道路相临，道路对面为规划预留用地。
2、消防车道：本工程沿南面和西面设消防车道，其中西面为尽头式消防车道，回车场大于12mx12m。
（四）防火分区
（1）.本工程一层设两个防火分区:防火分区A面积为1743.63㎡（其中包括二层北侧局部466.74平米），满足规范要求；防火分区B面积为1981.03㎡, 满足规范要求.
（2）. 本工程二层：北厕独立部分面积为466.74㎡，算到一层防火分区A；南侧独立部分为一个防火分区C，面积为728.65㎡，满足规范要求。
（五）安全疏散
1、安全出口：本工程每个防火分区不少于两个安全出口，安全出口间的距离大于5米。
2、疏散距离：房门至最近安全出口之间距离均小于40米；尽端房间到最近的安全出口之间距离均小于22米。

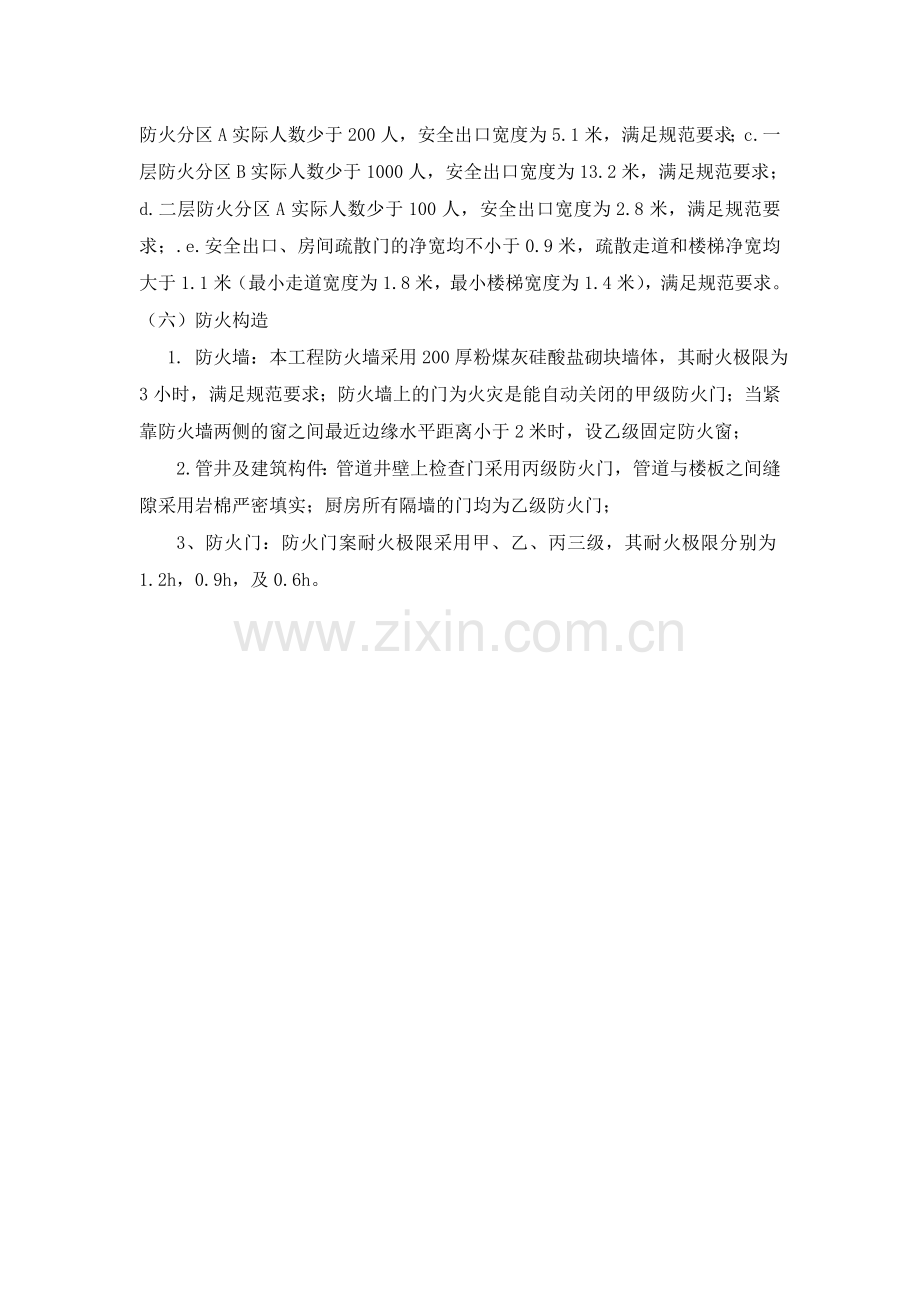

3、安全疏散宽度：a. 安全疏散的宽度计算按每百人1.00米计算；b.一层防火分区A实际人数少于200人，安全出口宽度为5.1米，满足规范要求；c.一层防火分区B实际人数少于1000人，安全出口宽度为13.2米，满足规范要求；d.二层防火分区A实际人数少于100人，安全出口宽度为2.8米，满足规范要求；.e.安全出口、房间疏散门的净宽均不小于0.9米，疏散走道和楼梯净宽均大于1.1米（最小走道宽度为1.8米，最小楼梯宽度为1.4米），满足规范要求。
（六）防火构造
1. 防火墙：本工程防火墙采用200厚粉煤灰硅酸盐砌块墙体，其耐火极限为3小时，满足规范要求；防火墙上的门为火灾是能自动关闭的甲级防火门；当紧靠防火墙两侧的窗之间最近边缘水平距离小于2米时，设乙级固定防火窗；
2.管井及建筑构件：管道井壁上检查门采用丙级防火门，管道与楼板之间缝隙采用岩棉严密填实；厨房所有隔墙的门均为乙级防火门；
3、防火门：防火门案耐火极限采用甲、乙、丙三级，其耐火极限分别为1.2h，0.9h，及0.6h。

给排水消防设计
一、设计依据：
1、建设单位提供的本项目设计任务书和有关批准文件；
2、本院建筑专业提供的平、剖面图,及其它专业对本专业的设计要求；
3、《建筑设计防火规范》 GB50016-2006；
4、《建筑灭火器配置设计规范》GB50140-2005；
二、工程概况：
　　本工程为职工食堂（非营业性质），位于沈阳市沈抚新城七号街新华在线印刷有限公司工业园内。其为地上二层建筑，建筑高度为9.0米，室内外高差为0.30米，建筑面积约为4453平方米，建筑体积约为20000立方米。
三、设计内容简介：
本工程由设于厂区内的地下消防水池、水泵房、消防水箱（有效容积为18立方米）和相应的室内、外消防给水管网供水。
初期火灾用水分别由设于职工宿舍屋顶的水箱间内的消防水箱（有效容积均不小于18立方米）和系统增压设备供给。
本工程一次火灾设计消防用水量为414立方米。
1、室内消火栓系统：
本系统竖向分一个区，由园区内环状消防给水管网供水。为临时高压供水方式。
本系统设计流量为15升/秒，火灾延续时间为2小时。
消火栓满足两股水枪水柱达到任一点，栓箱内设Φ19水枪，DN65栓口，25米长DN65麻制衬胶龙带及启泵按钮各一。
采用内外壁热镀锌钢管，DN＜100为丝接，DN≥100为沟槽或法兰连接。
系统试验压力为1.0MPa
明设刷银粉两遍；埋地刷冷底子油、沥青漆，再缠玻璃丝布各两遍。
2、室外消防系统：
本项目室外消火栓用水量为25升/秒，火灾延续时间为2小时。
管材同室内消火栓管。
系统由本厂区室外消火栓环状管网供水。
3、建筑灭火器配置:
本工程按中危险火灾等级配置手提式干粉灭火器，在每个消火栓箱下（或附近）设两只MF/ABC4型手提式干粉灭火器。

暖通专业消防专篇
排烟及正压送风系统
1、排烟及正压送风系统设置详见下表：
系统编号
风量
（m3/h）
功率
（KW）
数量
（台）
备注
PY-1
60000
15
1
一层活动中心排烟
PY-2
60000
15
1
一层餐厅排烟
PY-3
7500
0.75
1
一层内走道排烟
ZS-1
27619
5.5
1
防烟楼梯间及其前室正压送风

2、排烟风管采用0.75~1.2毫米厚镀锌铁皮制作。
3、活动中心及餐厅设机械排烟系统，排烟量按体积X6次换气次数计算；内走廊排烟量按60m3/h.m2计算。
4、空调通风系统风管在穿越防火墙、机房及防火分区处均设置70℃防烟防火阀，当烟气温度达到70℃时防烟防火阀自动关闭。
5、楼梯间设正压送风系统。当发生火灾时，烟楼梯间正压送风机启动，对防烟楼梯间进行正压送风。

电气专业消防专篇
一、消防电源和配电系统
本工程为公共建筑，消防供电负荷等级为三级，消防水泵、防烟排烟风机等的供电，在最末一级配电箱处设置自动切换装置。
二、应急照明系统
应急照明系统其连续供电时间不小于 30 分钟。
消防泵房、走廊等场所设置应急照明。在走廊、安全出口、主要出入口等场所设置疏散指示照明，要求照度不低于0.5lx。
应急照明灯具自带蓄电池。
四、线缆选择及敷设
至消防负荷的导线选用阻燃导线穿镀锌钢管沿墙及楼板内暗敷设或明敷设。
火灾自动报警及消防联动控制回路均选用阻燃铜芯双绞线穿镀锌钢管沿墙及楼板内暗敷设或明敷设。消防控制电缆选择耐火控制电缆。
消防线路暗敷时均敷设于不燃烧体的结构层内，且保护层厚度不小于30mm；消防线路穿金属管或金属线槽明敷设时采用外涂防火涂料等防火保护措施。
五、火灾自动报警和消防联动系统
本工程为三级保护对象，设置区域报警系统。系统采用智能型两总线火灾自动报警系统，具有火灾报警、联动控制等功能。系统由火灾报警控制器、感温/感烟/红外线探测器、手动报警按钮、消火栓报警按钮、输入模块和消防联动控制器、联动模块、声光报警器等组成。
1．火灾报警
1）在办公室、配电室、各机房、走廊及其它公共区域均设置感烟探测器。
2）在楼内的主要出入口及人员通道上适当位置设置手动报警按钮。
3）在消火栓箱内设置消火栓按钮。
4）火灾自动报警控制器可接收感烟、感温探测器的火灾报警信号，手动报警按钮、消火栓按钮的动作信号。
2．消防联动控制
消防控制室内设置联动控制设备，其控制方式分为自动\手动控制、手动硬线直接控制。通过联动控制台，可实现对消火栓系统、自动喷淋系统、火灾应急照明等的监视及控制。火灾发生时可手动/自动切断其它非消防电源。
六、其它电气防火措施
本工程采用TN-C-S接地系统。低压电气装置做总等电位联结和局部等电位联结。
电讯专业
一、消防专用电话系统
消防专用电话网络为独立的消防通信系统，系统控制方式为总线制。手动报警按钮等处设电话插孔。
