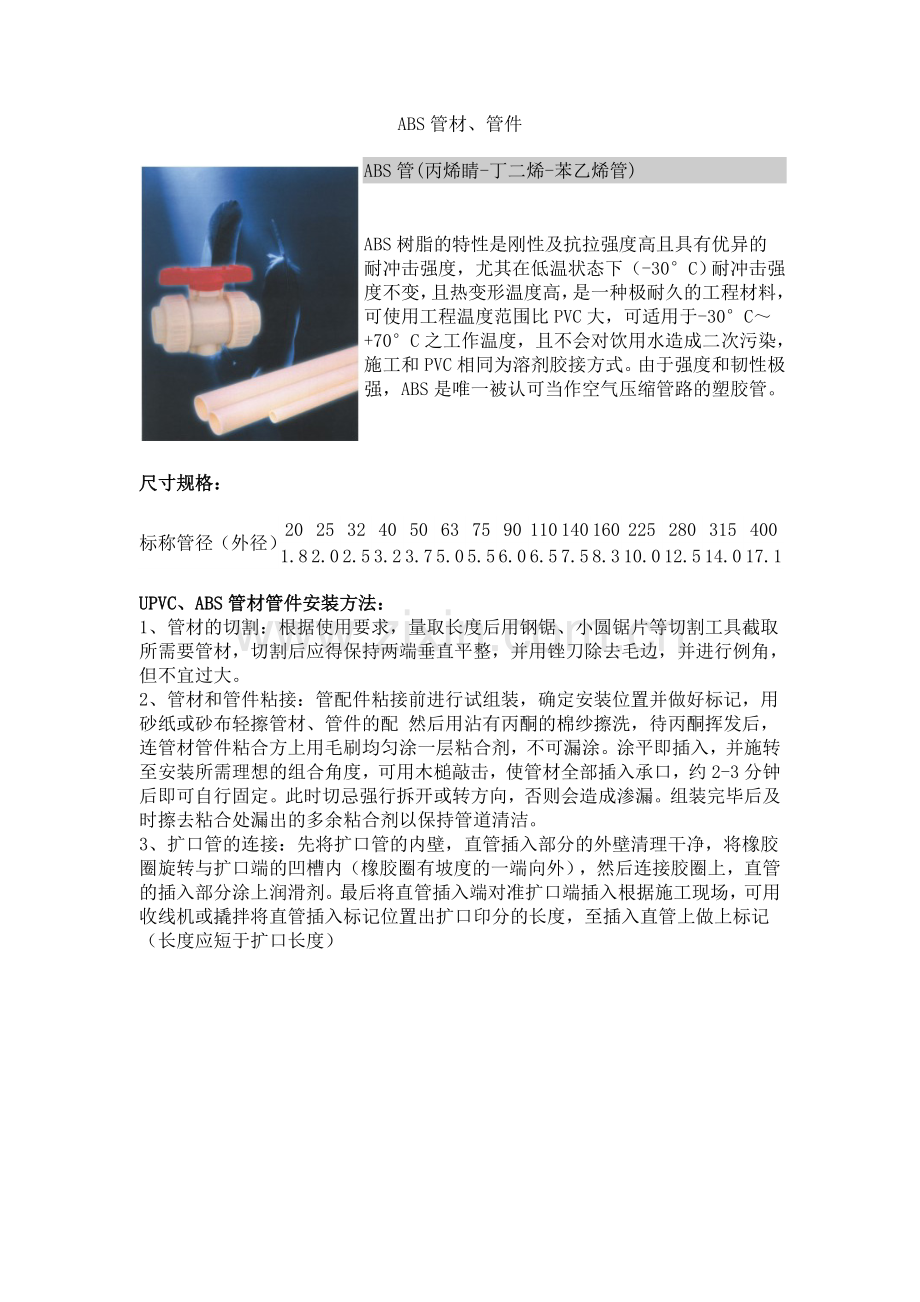

ABS管材、管件

ABS管(丙烯睛-丁二烯-苯乙烯管)
ABS树脂的特性是刚性及抗拉强度高且具有优异的耐冲击强度，尤其在低温状态下（-30°C）耐冲击强度不变，且热变形温度高，是一种极耐久的工程材料，可使用工程温度范围比PVC大，可适用于-30°C～+70°C之工作温度，且不会对饮用水造成二次污染，施工和PVC相同为溶剂胶接方式。由于强度和韧性极强，ABS是唯一被认可当作空气压缩管路的塑胶管。
尺寸规格：
标称管径（外径）
20
25
32
40
50
63
75
90
110
140
160
225
280
315
400
1.8
2.0
2.5
3.2
3.7
5.0
5.5
6.0
6.5
7.5
8.3
10.0
12.5
14.0
17.1
UPVC、ABS管材管件安装方法：
1、管材的切割：根据使用要求，量取长度后用钢锯、小圆锯片等切割工具截取所需要管材，切割后应得保持两端垂直平整，并用锉刀除去毛边，并进行例角，但不宜过大。
2、管材和管件粘接：管配件粘接前进行试组装，确定安装位置并做好标记，用砂纸或砂布轻擦管材、管件的配 然后用沾有丙酮的棉纱擦洗，待丙酮挥发后，连管材管件粘合方上用毛刷均匀涂一层粘合剂，不可漏涂。涂平即插入，并施转至安装所需理想的组合角度，可用木槌敲击，使管材全部插入承口，约2-3分钟后即可自行固定。此时切忌强行拆开或转方向，否则会造成渗漏。组装完毕后及时擦去粘合处漏出的多余粘合剂以保持管道清洁。
3、扩口管的连接：先将扩口管的内壁，直管插入部分的外壁清理干净，将橡胶圈旋转与扩口端的凹槽内（橡胶圈有坡度的一端向外），然后连接胶圈上，直管的插入部分涂上润滑剂。最后将直管插入端对准扩口端插入根据施工现场，可用收线机或撬拌将直管插入标记位置出扩口印分的长度，至插入直管上做上标记（长度应短于扩口长度）

给水用U-PVC管材 (英制)

尺寸规格：

产品特点：
1、 具有优良的耐化学腐蚀性和绝缘性。
2、 产品尺寸稳定，材料密实，壁厚均匀。
3、 耐压、阻燃、强度高。
4、 管壁光滑，摩擦阻力小，不结垢，高效输送。
5、 耐用，使用寿命20-50年。
使用说明：
1、粘合式连接方法:
A、 将管件承口的内壁及直管的两端擦揩，不能留有水份、油迹。
B、 量出直管应插入管件承口的长度，在直管上标出记号。
C、 将安装工具（指4"以上），如收线机，各自套入直管，做好准备，然后在管件承口的内壁、直管的
插入部分分别均匀地涂上薄薄的胶粘剂。
D、 立即将直管插入管件承口，用收线机将直管插至有记号的位置即可，保持15分钟。
2、承插式连接方法:
A、 将扩口管的内壁，直管插入部分的外壁清理干净。
B、 量出扩口部分的长度，在插入的直管上做上标记（长度标记应适当短于测量长度）。
C、 将胶圈旋转于扩口端的凹槽内（胶圈有坡度的一端向外），插入的直管管端15°倒角，以便顺利插入。
D、 将直管插入端对准扩口端插入，用收线机将直管插到标记处即可。

给水用U-PVC管件 (英制)

名称
同径(套管)
规格mm
1/2"-10"

名称
法兰
规格mm
1/2"-12"

名称
45°弯头
规格mm
1/2"-10"

名称
外螺纹接头
规格mm
1/2"-6"

名称
90°弯头
规格mm
1/2"-10"

名称
大月弯
规格mm
1/2"-12"

名称
异径
规格mm
3/4"X1/2"
-10"X8"

名称
内螺纹接头
规格mm
1/2"-1"

名称
90°正三通
规格mm
1/2"-10"

名称
90°内螺纹弯头
规格mm
1/2"-1"

名称
90°异径三通
规格mm
3/4"X1/2"-8"X6"

名称
铜螺纹三通
规格mm
1/2"-1"

给水用U-PVC管材 (国标)

管材基本尺寸

注:
1.表中所列压力等级为20°C下许可操作压力.
2.管材长度也可依订货要求确定.计划产品颜色为灰色,也可依订货要求确定.
Note:
1.The prassure shows the allows operating pressure as 20°C in this list.
2.The Lengthes & Colors can be made to meet by client's request.(General color gray)

给水用U-PVC管件(国标)

45°弯头
规格De20-De250

90°弯头
规格De20-De315

90°正三通
规格De20-De250

90°异径三通
规格De25X20-De315X250

同径(套管)
规格De20-De315

异径管
规格De25X20-De315X250

止阀(外螺纹直接头)
规格De20-De110

全塑内牙直接
规格De20-De63

铜牙直接
规格De20X1/2"-De32X1"

铜牙弯头
规格De20X1/2"-De32X1"

铜牙三通
规格De20X1/2"-De32X1"

活接
规格De20-De110

法兰
规格De20-De400

球阀
规格De20-De110

分水鞍
规格De63X25-De315X250

排水用U-PVC管材 (国标)

建筑排水管
建筑排水用硬聚氯乙烯管材管件适用于排污和废水管道系统，也可用于通气管道及雨水排放管道，及多种腐蚀性流体的输送管道。

建筑排水用螺旋消音管：（Q/HYW04-2000）
公称外径
Nominal Pipe
Size
平均外径
极限偏差
Tolerance of
Average Outside
Diameter
壁 厚
参考重量
(kg/m)
有效长度
(m)
基本尺寸
极限偏差
4
75
+0.3
0
2.2
+0.4
0.888
110
+0.4
0
3.0
+0.6
1.809
160
+0.5
0
3.8
+0.6
3.240

排水用U-PVC管件(国标)

45°弯头
规格De50-De315

90°弯头
规格De50-De315

同径
规格De50-De315

90°三通
规格De50-De250
规格De75X50-De200X160

45°三通
规格De50-De250
规格De75X50-De200X160

瓶式三通
规格De100X50-De100X75

立检口
规格De50-De200

90°弯(加检)
规格De20-De315

P弯
规格De50-De110

清扫口
规格De50-De160

伸缩节
规格De50-De315

四通
规格De50-De200
规格De75X50-De200X160

地漏
规格De50-De110

S弯
规格De50-De110

透气帽
规格De50-De160

SCH80 管材 (美规)

尺寸规格：

U-PVC SCH80特性
SCH80 UPVC（聚氯乙烯）管路系统，为特殊的高分子材料，具有良好的抗老化，耐酸碱及化学稳定性，并符合NSF美国生活饮用水标准，因其物理及化学特性上的优势，十分适用于饮用水输送及化学溶剂输送，故广泛的应用在液体输送及空调系统上。

U-PVC SCH80 使用功能
纯水输送系统 海水输送系统 灌溉输送系统 污水输送系统
空调冰水/回水系统 酸碱化学品输送系统 环境工程一般管路系统
C-PVC，SCH80特性
CPVC（氯化聚氯乙烯），为耐热性管件，适用范围为0°C～100°C，本产品各种规格齐全，所以被广泛应用于化工热流体输送、工业废水排放、半导体电子厂的热水与热温化学药液等工程配管及消防配管，深获业界一致好评与爱用。
耐热性高：可应用于100°C以下的热水及化工热流体输送。
耐腐蚀性、耐化学药品性优良。
保温性佳，为钢管的1/360。
管壁光滑，不附着水垢。
符合溶解试验，不影响水质。
绝缘性佳，可应用于高压电耐热电力用管。
冷胶接合施工简便，施工费用低廉。

适用范围
电镀厂、化工厂
电子厂、IC半导体厂
钢铁厂、核电厂
发电厂、造纸厂
食品厂、饮料厂
药品厂、污水处理厂
医院

SCH80 管件 (美规)

名称
直接头
规格mm
1/2"-12"

名称
法兰盲板
规格mm
1/2"-12"

名称
内牙接头
规格mm
1/2"-2"

名称
EPDM垫片
规格mm
13A-150A

名称
三 通
规格mm
1/2"-12"

名称
堵头
规格mm
1/2"-8"

名称
45°弯头
规格mm
1/2"-12 "

名称
90°弯头
规格mm
1/2"-12"

名称
由令
规格mm
1/2"-4"

名称
卜申
规格mm
3/4"X1/2"-12X10"

名称
法兰接头
规格mm
1/2"-12"

名称
外牙接头
规格mm
1/2"-4"

PE 管

PE双壁波纹管应用范围
⑴市政工程住宅小区
⑵地下埋设排水、排污管道
⑶高速公路预埋管道
⑷农田水利灌溉输水、排涝
⑸化工、矿山用于流体的输送等

PE给水管应用范围
⑴自来水、纯净水工程
⑵农村供水工程
⑶食品、化工工程
⑷煤气、天燃气工程
⑸下水道工程
⑹旧管修复衬管工程
⑺深水水底管道铺设
⑻高速公路工程
PE给水管特性
1、 长久的使用寿命
在额定温度，压力状况下，可安全使用50年以上。
2、 卓越的耐腐蚀性能
除少数强氧化剂外，可耐多种化学介质的侵蚀，无电化学腐蚀。
3、 优异的抗磨损性能
在输送矿砂混浆时，PE管的耐磨性是钢管的4倍以上。
4、良好的卫生性能
PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，无二次污染。
5、 阻系数小、流量大
6、 较好的柔韧性能
PE管韧性好，弯曲半径可小到管径的15倍，断裂伸长率超过500%
7、 可靠的连接性能
PE管热熔及电熔接口的强度高于管材本体，接口绝不会由于土壤移动或载荷的作用而断开。
8、 耐冲击强度高
PE管耐冲击强度高，重物压过管道，不会导致破裂。耐刮痕能力强。
9、 良好的施工性能
管道质轻，焊接工艺简单，施工方便，工程造价低。

给水用PP-R管材、管件
产品介绍
三型聚丙烯（PP-R）管材是一种新型绿色环保建材，具有卫生无毒、耐腐蚀、耐压、耐热、保温、节能等优良的性能，不会对人体和环境造成任何不利影响，已被国内外广泛使用于各种流体输送，尤其是热水输送系统。随着PP-R管材日益被市场青睐，市场上出现使用PP-C、PP国产PP-R与少量进口原料配合制成品，同样号称“PP-R“管。其内在质量，外观等均不及正宗PP-R管，特别是输送热水，时间稍久，即会出现问题，敬请注意正确使用。
PP-R管格规格尺寸
PP-R管材、管件焊接要点

1、 剪切管材
先量出所需长度，然后用专用剪刀沿垂直水平中心线剪切。管材和接头的表面应出除毛边和毛刺，保持清洁、干燥、无油。
2、 加热管材、管件
在管材插入深度处做记号（等于接头的套入深度），然后将其完全插入热溶机接头。
3、 取下加热后的管材、管件
达到加热时间后，把管材、管件迅速拉出，然后水平对准将管材平稳而均匀地插入管件中，实现热熔连接。
4、 热熔连接
在管材和管件规定的插接时间内，刚熔接好的接头还可以校正，但严禁旋转。施工后须经试压验收后方能封管及使用。

直通
规格De20-D110
90°弯头
规格De20-De110
90°等径三通
规格De20-D110
异径
规格De25X20-De110X90

内螺纹直接
规格De20X1/2"
-De75X21/2"
内螺纹弯头
规格De20X1/2"
-D32x1"
外螺纹直接
规格De20X1/2"
-De75X21/2"
法兰
规格De50-De110

内螺纹活接
规格De20-De63
截止阀
规格De20-De63
双边由令球阀
规格De20-De110
热熔器
规格De20-De110

PVC波纹管 加筋管

加筋管
U-PVC加筋管产品由聚氯乙烯（PVC）树脂挤出成型，作为新一代排水（污）用管道，以其结构独特，内壁光滑，产品轻巧，施工简便耐腐蚀，刚性好（环刚度大于8KN/m2）等特点，在工业发达国家的排水、排污系统中得到了广泛应用。
在国内，它正逐渐替代长期以来建筑室内外排水系统中或城市市政排污设施中大多使用的混凝土管，是我国建设推广使用的室外新型水管之一。

尺寸规格：
公称内径
SN4(4级别)
225
300
400

SN8(8级别)
225
300
400
500
600

波纹管
PVC-U双壁波纹管是由聚氯乙烯为主要原料生产的，内壁光滑、外壁波纹、内外壁之间中空的特殊管道，主要用于埋地排污排水系统。
双壁波纹管造型美观、结构特殊、环刚度大于8KN/m2，接口用天然橡胶密封圈柔性连接，具有连接牢靠、不易泄漏、搬运轻便、施工方便的特点，综合造价比铸铁管、水泥管低，寿命长达50年。双壁波纹管是世界各国塑料埋地排水、排污管应用最多的管道。
尺寸规格：
公称内径
S1(4级别)
110
160
200
250
315
400
500
S2(8级别)
110
160
200
250
315
400
500
