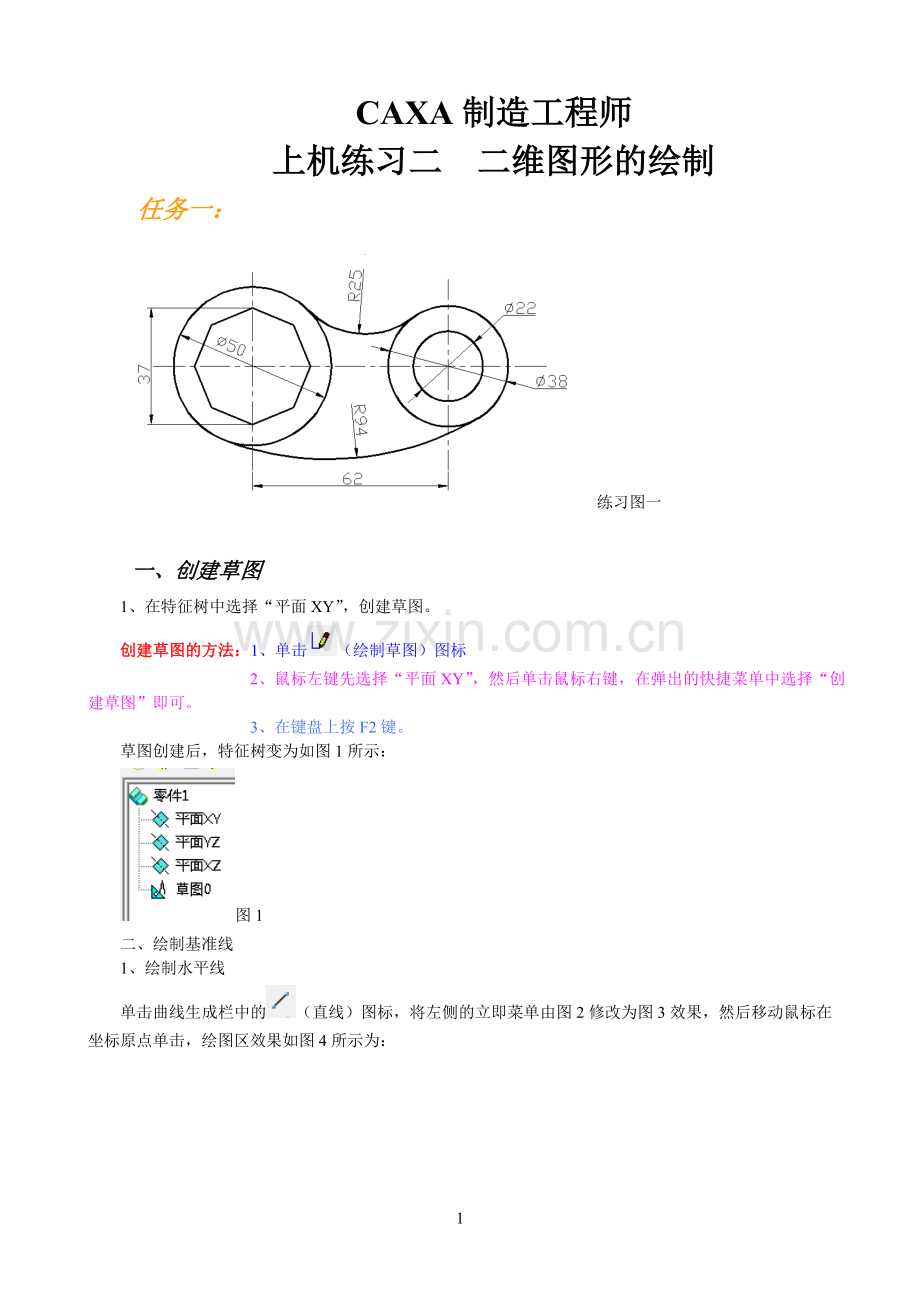

CAXA制造工程师
上机练习二 二维图形的绘制
任务一：
练习图一

一、创建草图
1、在特征树中选择“平面XY”，创建草图。
创建草图的方法：1、单击（绘制草图）图标
2、鼠标左键先选择“平面XY”，然后单击鼠标右键，在弹出的快捷菜单中选择“创建草图”即可。
3、在键盘上按F2键。
草图创建后，特征树变为如图1所示：
图1
二、绘制基准线
1、绘制水平线

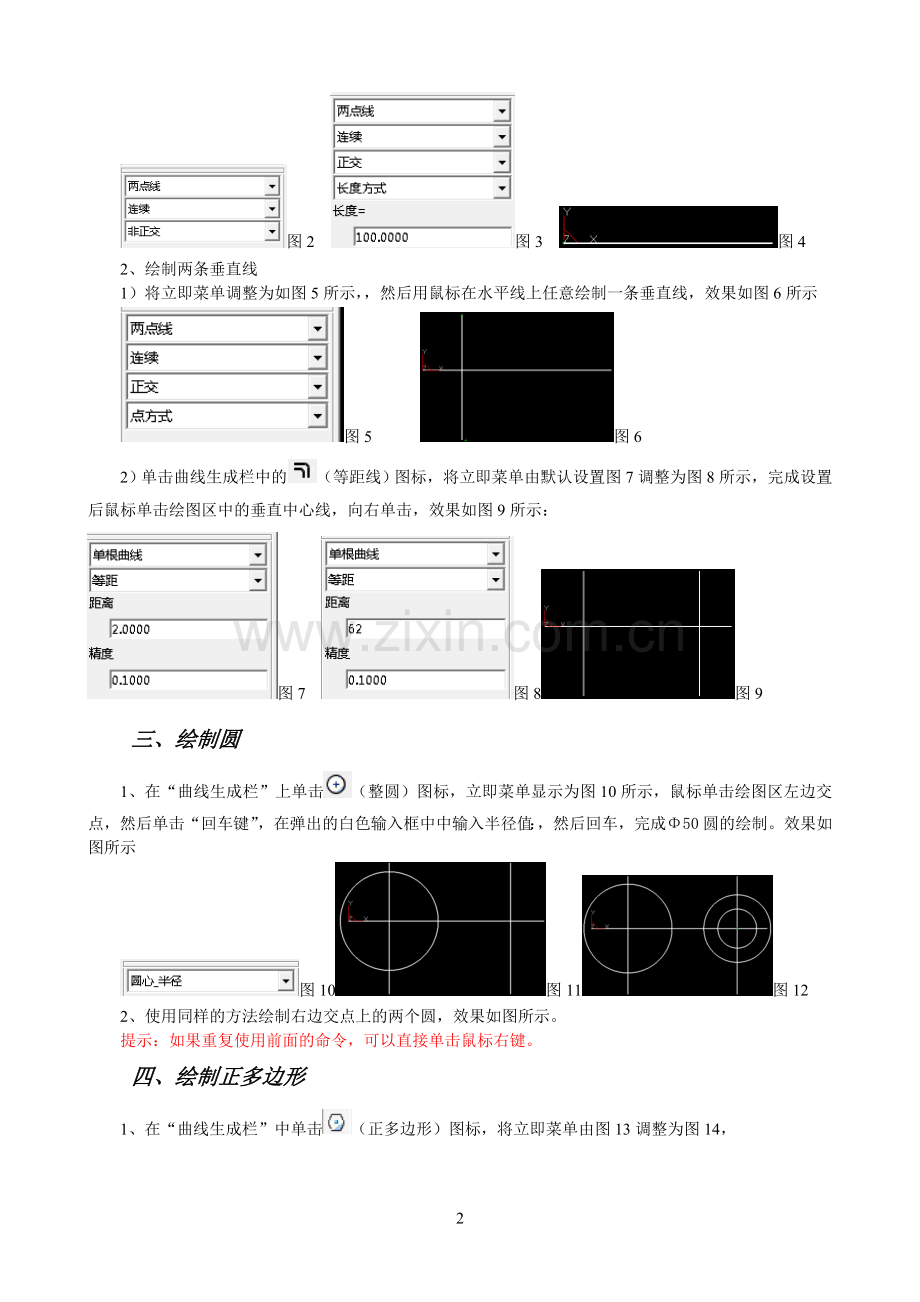

单击曲线生成栏中的（直线）图标，将左侧的立即菜单由图2修改为图3效果，然后移动鼠标在坐标原点单击，绘图区效果如图4所示为：

图2 图3 图4
2、绘制两条垂直线
1）将立即菜单调整为如图5所示，，然后用鼠标在水平线上任意绘制一条垂直线，效果如图6所示
图5 图6
2）单击曲线生成栏中的（等距线）图标，将立即菜单由默认设置图7调整为图8所示，完成设置后鼠标单击绘图区中的垂直中心线，向右单击，效果如图9所示：
图7 图8图9
三、绘制圆
1、在“曲线生成栏”上单击（整圆）图标，立即菜单显示为图10所示，鼠标单击绘图区左边交点，然后单击“回车键”，在弹出的白色输入框中中输入半径值：，然后回车，完成Φ50圆的绘制。效果如图所示
图10图11图12
2、使用同样的方法绘制右边交点上的两个圆，效果如图所示。
提示：如果重复使用前面的命令，可以直接单击鼠标右键。
四、绘制正多边形
1、在“曲线生成栏”中单击（正多边形）图标，将立即菜单由图13调整为图14，
思考：为什么是18.5？
图13 图14
鼠标左键在绘图左边交点，然后回车，输入18.5，再回车，效果如图15（B）所示。
图15（A 图15（B）
五、旋转正八边形（如果是A图效果，就需要旋转）
思考：为什么是67.5？
1、单击“几何变换栏”中的（平面旋转）图标，将立即菜单由图16调整为图17的效果，此时状态栏提示“旋转中心点”，鼠标左键单击正八边形的中心，单击后状态栏提示“拾取元素”，这时用鼠标去选择正八边形的八条边，选择完后单击鼠标右键，结束选择，完成正八边形的旋转。效果如图图18所示。
图16图17图18
六、绘制两条相切的圆弧
1、单击“曲线生成栏”中的（圆弧）图标，将立即菜单由图19调整为图20，然后单击“空格键”，将点设置为“切点”，然后鼠标分别在Φ50和Φ38两圆的上方单击，朝下移动鼠标控制好相切圆弧的方向，再回车输入上方相切圆弧的半径25，回车，结束第一条相切圆弧的绘制。效果如图21所示。
图19图20
图21 图22
2、同理绘制R94的相切圆弧。如图22所示。
（提示：使用完“切点”之后，一定要将点设置更改还原为“缺省点”）
七、标注尺寸
方法一：单击“曲线生成栏”上的（尺寸标注）图标
方法二：单击菜单栏中的“造型”，选择子菜单中的“尺寸”，再选择“尺寸标注”。

任务二：完成下列二维平面图的绘制

练习图二 练习图三
