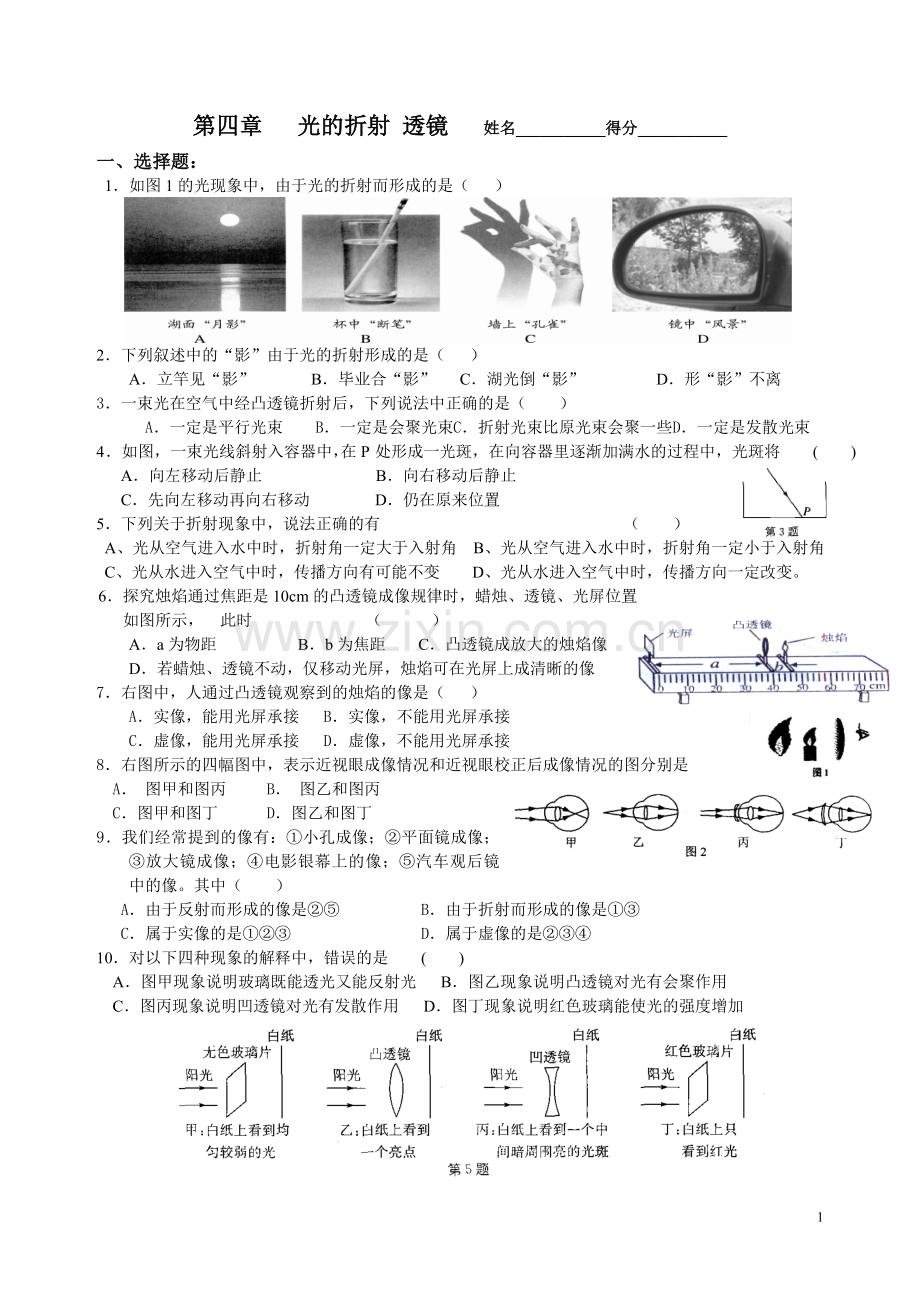

第四章 光的折射 透镜 姓名___________得分___________
一、选择题:
1.如图1的光现象中,由于光的折射而形成的是( )图1
2.下列叙述中的“影”由于光的折射形成的是( )
A.立竿见“影” B.毕业合“影” C.湖光倒“影” D.形“影”不离
3.一束光在空气中经凸透镜折射后,下列说法中正确的是( )
A.一定是平行光束 B.一定是会聚光束 C.折射光束比原光束会聚一些 D.一定是发散光束
4.如图,一束光线斜射入容器中,在P处形成一光斑,在向容器里逐渐加满水的过程中,光斑将 ( )
A.向左移动后静止 B.向右移动后静止
C.先向左移动再向右移动 D.仍在原来位置
5.下列关于折射现象中,说法正确的有 ( )
A、光从空气进入水中时,折射角一定大于入射角 B、光从空气进入水中时,折射角一定小于入射角
C、光从水进入空气中时,传播方向有可能不变 D、光从水进入空气中时,传播方向一定改变。
6.探究烛焰通过焦距是10cm的凸透镜成像规律时,蜡烛、透镜、光屏位置
如图所示, 此时 ( )
A.a为物距 B.b为焦距 C.凸透镜成放大的烛焰像
D.若蜡烛、透镜不动,仅移动光屏,烛焰可在光屏上成清晰的像图3
7.右图中,人通过凸透镜观察到的烛焰的像是( )
A.实像,能用光屏承接 B.实像,不能用光屏承接
C.虚像,能用光屏承接 D.虚像,不能用光屏承接
8.右图所示的四幅图中,表示近视眼成像情况和近视眼校正后成像情况的图分别是
A. 图甲和图丙 B. 图乙和图丙
C.图甲和图丁 D.图乙和图丁
9.我们经常提到的像有:①小孔成像;②平面镜成像;③放大镜成像;④电影银幕上的像;⑤汽车观后镜中的像。其中( )
A.由于反射而形成的像是②⑤ B.由于折射而形成的像是①③
C.属于实像的是①②③ D.属于虚像的是②③④
10.对以下四种现象的解释中,错误的是 ( )
A.图甲现象说明玻璃既能透光又能反射光 B.图乙现象说明凸透镜对光有会聚作用
C.图丙现象说明凹透镜对光有发散作用 D.图丁现象说明红色玻璃能使光的强度增加

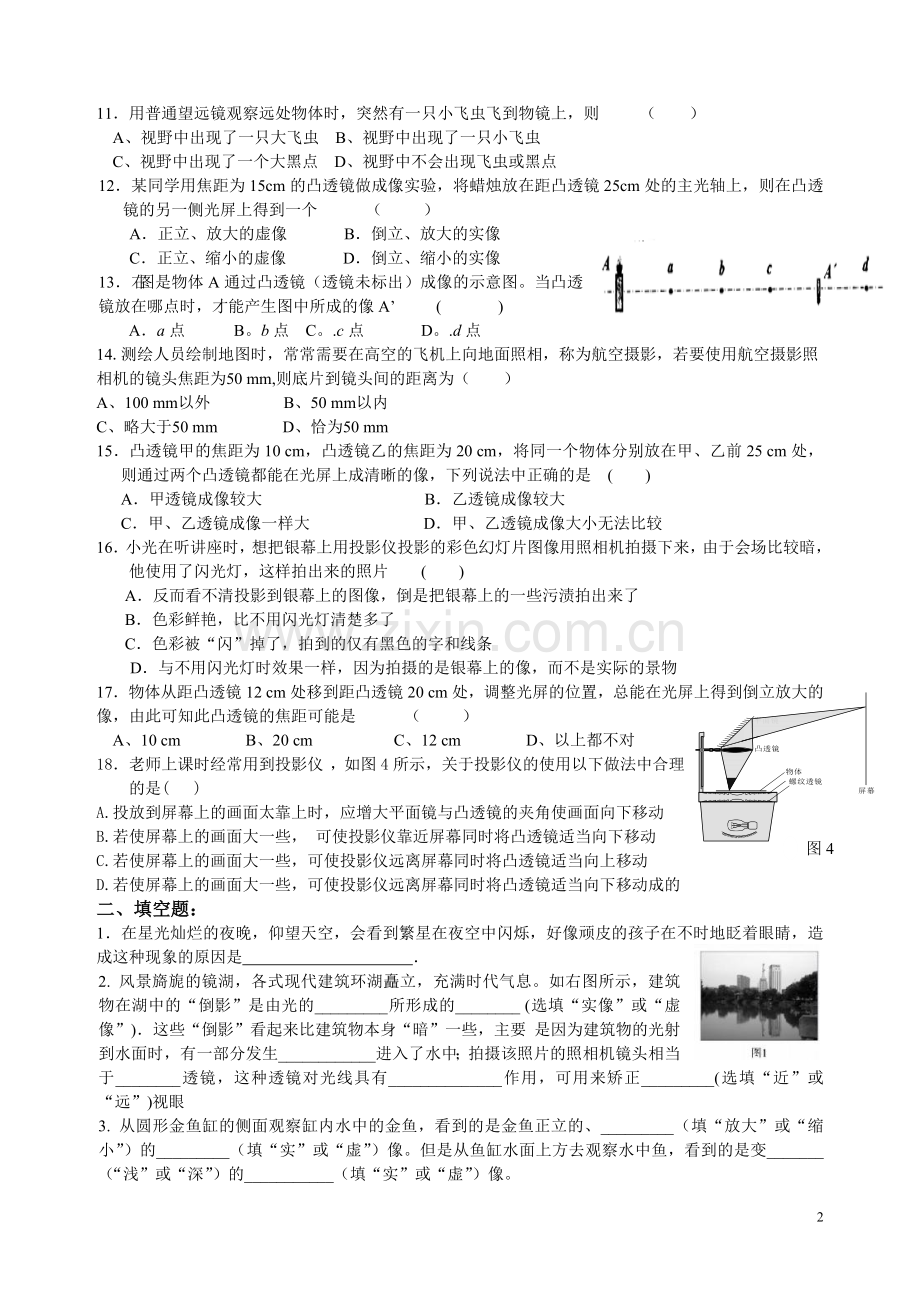

11.用普通望远镜观察远处物体时,突然有一只小飞虫飞到物镜上,则 ( )
A、视野中出现了一只大飞虫 B、视野中出现了一只小飞虫
C、视野中出现了一个大黑点 D、视野中不会出现飞虫或黑点
12.某同学用焦距为15cm的凸透镜做成像实验,将蜡烛放在距凸透镜25cm处的主光轴上,则在凸透镜的另一侧光屏上得到一个 ( )
A.正立、放大的虚像 B.倒立、放大的实像
C.正立、缩小的虚像 D.倒立、缩小的实像
13.右图是物体A通过凸透镜(透镜未标出)成像的示意图。当凸透镜放在哪点时,才能产生图中所成的像A’ ( )
A.a点 B。b点 C。.c点 D。.d点
14.测绘人员绘制地图时,常常需要在高空的飞机上向地面照相,称为航空摄影,若要使用航空摄影照相机的镜头焦距为50 mm,则底片到镜头间的距离为( )
A、100 mm以外 B、50 mm以内
C、略大于50 mm D、恰为50 mm
15.凸透镜甲的焦距为10 cm,凸透镜乙的焦距为20 cm,将同一个物体分别放在甲、乙前25 cm处,则通过两个凸透镜都能在光屏上成清晰的像,下列说法中正确的是 ( )
A.甲透镜成像较大 B.乙透镜成像较大
C.甲、乙透镜成像一样大 D.甲、乙透镜成像大小无法比较
16.小光在听讲座时,想把银幕上用投影仪投影的彩色幻灯片图像用照相机拍摄下来,由于会场比较暗,他使用了闪光灯,这样拍出来的照片 ( )
A.反而看不清投影到银幕上的图像,倒是把银幕上的一些污渍拍出来了
B.色彩鲜艳,比不用闪光灯清楚多了
C.色彩被“闪”掉了,拍到的仅有黑色的字和线条
D.与不用闪光灯时效果一样,因为拍摄的是银幕上的像,而不是实际的景物
17.物体从距凸透镜12 cm处移到距凸透镜20 cm处,调整光屏的位置,总能在光屏上得到倒立放大的像,由此可知此凸透镜的焦距可能是 ( )
A、10 cm B、20 cm C、12 cm D、以上都不对
18.老师上课时经常用到投影仪 ,如图4所示,关于投影仪的使用以下做法中合理的是( )
A.投放到屏幕上的画面太靠上时,应增大平面镜与凸透镜的夹角使画面向下移动
图4
B.若使屏幕上的画面大一些, 可使投影仪靠近屏幕同时将凸透镜适当向下移动
C.若使屏幕上的画面大一些,可使投影仪远离屏幕同时将凸透镜适当向上移动
D.若使屏幕上的画面大一些,可使投影仪远离屏幕同时将凸透镜适当向下移动成的
二、填空题:
1.在星光灿烂的夜晚,仰望天空,会看到繁星在夜空中闪烁,好像顽皮的孩子在不时地眨着眼睛,造成这种现象的原因是 .
2. 风景旖旎的镜湖,各式现代建筑环湖矗立,充满时代气息。如右图所示,建筑物在湖中的“倒影”是由光的_________所形成的________ (选填“实像”或“虚像”).这些“倒影”看起来比建筑物本身“暗”一些,主要 是因为建筑物的光射到水面时,有一部分发生____________进入了水中;拍摄该照片的照相机镜头相当于________透镜,这种透镜对光线具有______________作用,可用来矫正_________(选填“近”或“远”)视眼
3. 从圆形金鱼缸的侧面观察缸内水中的金鱼,看到的是金鱼正立的、_________(填“放大”或“缩小”)的_________(填“实”或“虚”)像。但是从鱼缸水面上方去观察水中鱼,看到的是变_______(“浅”或“深”)的___________(填“实”或“虚”)像。
4.如图所示,一束光在空气和玻璃两种介质的界面上发生了反射和折射,请判断:_____是入射光线,玻璃在_____________(AB面的左方/AB面的右方/CD面的上方/CD面的下方).
5.如图所示,B'是人眼在A处透过水面看见的河底一白色鹅卵石的虚像,这个虚像是由光的________形成的.若在A处用激光手电对准虚像B'照射,则手电发出的光______(能/不能)照射到河底的白色鹅卵石上.
6.如图所示,东东在探究光的色散现象时,看到白光经三棱镜后,光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带.东东对产生的原因进行了思考,受此启发,在测量凸透镜的焦距时,东东想:如果分别用红光和紫光平行于同一个凸透镜的主光轴入射,红光、紫光对凸透镜的焦距是否相同呢?请写出你的推断:________色光对凸透镜的焦距大,你推断的理由是______________________________________.
7.在探究凸透镜成像规律时,调节凸透镜、光屏和烛焰,使它们的中心在同一直线上,并且大致在同一高度,当物距为20 cm时,移动光屏,可在光屏上得到一个清晰的等大、倒立的实像,当物距为25 cm时,移动光屏,可得到一个清晰的________、倒立的实像.当物距为5 cm时,成________像,在放大镜和投影仪中,成像情况与此类似的是________.
8.在“验证凸透镜成像规律”的实验中小明设计的实验报告(部分)如下,请填写空格处的内容。
实验目的:验证凸透镜成像规律。
实验器材:凸透镜、光屏、 、蜡烛和火柴等。
实验步骤:1.记录凸透镜的 。
2.安装和调试实验装置时,应使凸透镜和光屏的中心跟烛焰的中心大致在 。
3.固定凸透镜的位置,将蜡烛放在适当的位置后,移动 找像,在移动过程中,眼睛要注意规察光屏上的像直到清晰为止。
测量并记录此时的物距和像距。
……
9. 小红在家中用纸屏、盛有水的圆形鱼缸、点燃的蜡烛组成了一个实验装置,如图所示,调节纸屏至图示的位置时,她在纸屏上看到了一个清晰、倒立、缩小的蜡烛像.则盛有水的圆形鱼缸相当于一个________镜,蜡烛的像是________(虚/实)像.
10.如图甲所示是现代城市很多路口安装的监控摄像头,它可以拍下违章行驶或发生交通事故时的现场照片.摄像头的镜头相当于一个________透镜,它的工作原理与______(照相机/投影仪/放大镜)相似.如图乙和丙所示是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片,由图可以看出汽车是逐渐________(靠近/远离)摄像头.
三、作图题:
1.如图所示,A0表示从空气斜射向玻璃砖上表面的一束光,请大致画出这束光在玻璃砖中的折射光线
2.请完成中间两幅图的光路图
3. 在最后一图所示是照相机的原理图,A'B'是AB的像.请画出图中与入射光线对应的折射光线,并确定凸透镜一侧焦点的位置,用字母F表示.
四、实验探究题:
1.在做“探究凸透镜成像规律”的实验时:
O
F
·
·
图13
⑴小明发现所用的凸透镜没有标明焦距,于是他让太阳光平行于主光轴照射在凸透镜上,在透镜另一侧F点得到一个最小的亮点,如图13所示。试作出这一过程的光路图。
图14
⑵请用刻度尺量出凸透镜的焦距:f= cm。
⑶小明将该凸透镜放在光具座上进行实验,蜡烛、凸透镜、光屏在光具座上的位置如图14所示,其中明显还需要调整的是__________ 。调整后,在光屏上恰好得到一个清晰的蜡烛的像,请你详尽地描述这个像的特点: 。
(4)在如图实验的基础上,将蜡烛和光屏互换位置,此时烛焰在光屏上成清晰的______(倒立/正立)、________(放大/等大/缩小)的实像.
(5)改变蜡烛的位置,使其位于36 cm刻度线处,小丽从透镜的左侧通过透镜可以看到一个清晰的正立______(放大/缩小)的虚像.利用这种成像规律可制成______镜.
(6)此时,小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置,结果光屏上原来清晰的像变模糊了,若不改变蜡烛和凸透镜的位置,应将光屏向 凸透镜的方向移动(填 “远离”或“靠近”),才能使蜡烛的像变清晰。此实验说明近视眼配戴合适的近视眼镜能矫正视力的原因 。
2. 小华所在的小组实验操作规范,测量准确,该小组实验记录如下表.
请你根据上表信息,求出凸透镜的焦距f=________cm.
(1)若烛焰、凸透镜、光屏分别放在某位置时恰好在光屏上成清晰的像,当凸透镜位置不变,烛焰向远离凸透镜方向移动一小段距离时,为了在光屏上再成清晰的像,光屏应向________(远离/靠近)凸透镜方向移动适当的距离.
(2)对于焦距相同的凸透镜,一个物距应该对应唯一的像距,但从各组汇报数据中发现,物距均为12.00 cm时,有三个小组所测像距分别为23.00 cm,24.00 cm,26.00 cm.若他们的数据差别不是因为长度测量误差导致的,你认为出现这种情况的操作原因是______________________________.
4
