城镇燃气输配工程施工及验收规范(1).docx

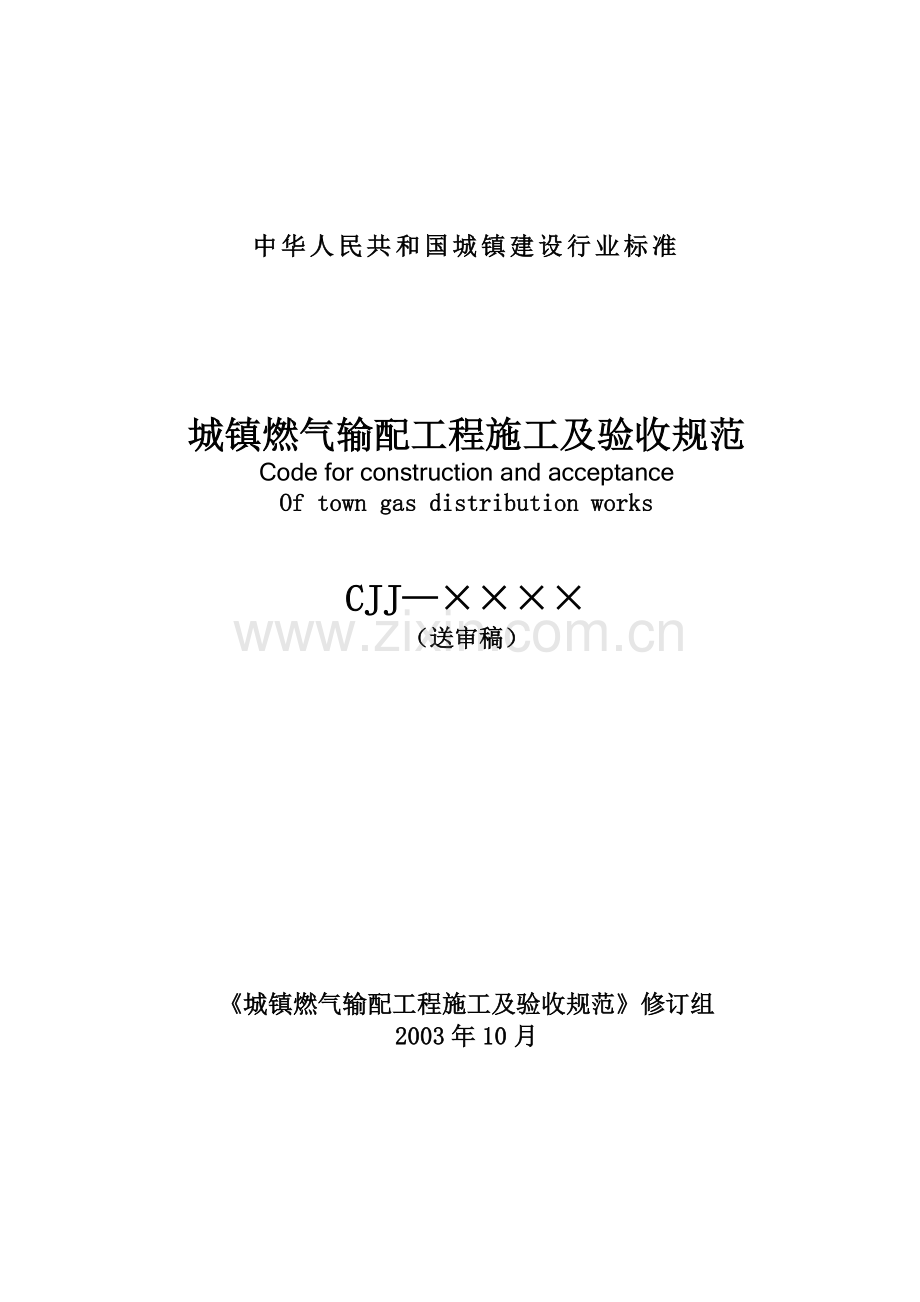

中华人民共和国城镇建设行业标准城镇燃气输配工程施工及验收规范Code for construction and acceptanceOf town gas distribution worksCJJ（送审稿）城镇燃气输配工程施工及验收规范修订组2003年10月 前 言根据建设部文件建标2000284号文件要求，本标准修订组在广泛调查研究、认真总结执行原城镇燃气输配工程施工及验收规范CJJ 33-89中的实际经验、参考国外和国内其它行业的相关标准，并在广泛征求意见的基础上编制而成。本次对原规范进行了全面修订，并根据目前燃气工程新技术、新工艺、新材料的应用，增加了新的内容。1. 规范适用范围中，钢质管道的压力提高到了4 Mpa 。2. 球墨铸铁管、聚乙烯管和钢骨架聚乙烯塑料复合管。3. 聚乙烯胶粘带、煤焦油瓷漆、熔结环氧粉末及聚乙烯防腐。4. 燃气管道穿（跨）越。5. 室外架空燃气管。6. 燃气管线管件及设备安装。7. 液化石油气气化站。本规程由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口管理，授权由主编单位负责具体解释。本规范在执行过程中，如发现需要修改和补充，请将意见和建议有关资料寄送：北京市朝阳区惠新南里2号院 城市建设研究院 邮政编码：100029，以便今后修订时参考。目 录1总则12土方工程22.1 一般规定22.2 施工现场安全防护22.3 开 槽22.4 回填与路面恢复42.5 警示带敷设42.6 管道地面标志设置53 管道、设备的装卸、运输和存放63.1 搬 运63.2 存 放64 钢质管道及管件的防腐74.1 一般规定74.2 管道的表面处理74.3 石油沥青防腐84.4 环氧煤沥青防腐94.5 聚乙烯胶粘带防腐94.6 煤焦油瓷漆防腐104.7 熔结环氧粉末防腐114.8 聚乙烯防腐114.9 辐射交联聚乙烯热收缩套(带/片)124.10 阴极保护（牺牲阳极法）134.11 设备及管件的防腐145 室外埋地钢管敷设155.1 一般规定155.2 管道的焊接155.3 法兰连接185.4 钢管敷设196 球墨铸铁管敷设206.1 一般规定206.2 管道连接206.3 铸铁管敷设217 聚乙烯管道敷设227.1 一般规定227.2 聚乙烯燃气管道连接227.3 法兰和钢塑过渡连接247.4 埋地聚乙烯燃气管道的敷设248 钢骨架聚乙烯塑料复合管敷设258.1 一般规定258.2 电熔连接258.3 法兰连接268.4 管道敷设269 管道附件、设备安装279.1 一般规定279.2 阀门的安装279.3 凝水缸的安装289.4 补偿器的安装289.5 绝缘法兰的安装2810 管道穿（跨）越2910.1 顶管施工2910.2 水下敷设2910.3 定向钻施工3011 室外架空燃气管道的施工3111.1 管道支、吊架的安装3111.2 管道的防腐3111.3 管道安装3112 燃气场站3212.1 一般规定3212.2 储配站3212.3 调压设施3212.4 液化石油气场站3313 试验与验收3413.1 一般规定3413.2 管道吹扫3413.3 强度及严密性试验3513.4 严密性试验3613.5 工程竣工验收36附录A 石油沥青防腐施工及检验39附录B 环氧煤沥青防腐施工及检验41附录C 聚乙烯胶粘带防腐施工及检验44附录D 煤焦油瓷漆防腐施工及检验46附录E 熔结环氧粉末防腐施工及检验48附录F 聚乙烯防腐施工及检验50附录G 阴极保护施工及验收52附录H 本规范用词说明531总则1.0.1 为指导城镇燃气输配工程施工及验收工作，提高技术水平，确保工程质量，安全生产，确保安全供气，特制定本规范。1.0.2 本规范适用于设计压力不大于4.0MPa 的城镇燃气输配工程新建、改建和扩建的施工及验收。本规范不适用于输送液态的长输燃气管道工程。1.0.3 凡进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质和建设行政主管部门批准或认可的施工许可证。1.0.4 工程施工应按基本建设程序进行，具备下列条件方可开工。 1. 设计及相关技术文件齐全，施工图纸业经审定。 2. 施工组织设计（施工方案）业经建设单位和监理单位批准，技术交底和技术培训已经完成。 3. 材料、机具备齐，工种齐全，施工现场环境符合要求，施工用水、电、气满足要求，并能保证连续施工。 4. 根据当地有关部门的要求，相应的开工许可手续齐全。1.0.5 工程施工必须按设计文件进行，如发现施工图有误或在施工的燃气设施与其它市政设施的安全距离不能满足国家现行标准城镇燃气设计规范GB 50028时，不得自行更改，应及时向建设单位或设计单位提出变更设计要求，修改设计或材料代用应经原设计部门同意。1.0.6 工程施工所用管材、管件、设备等，应符合国家现行的有关产品标准，必须具有生产厂质量检验部门的产品质量检验报告和合格证，否则不得使用。对新材料、设备的应用，其产品必须具有法定部门（机构）出具的产品鉴定合格证及检测报告，并经科学论证和试用后方可推广。1.0.7 在入库或进入施工现场前，应对管材、管件进行复验，其材质、规格、型号应符合设计文件和合同的规定，并按国家现行产品标准进行外观检查，对外观质量有异议或设计有要求的管材、管件应进行有关质量检验，不合格者不得使用。1.0.8 工程施工应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环保和文物保护等方面的规定。1.0.9 工程施工及验收除应遵守本规范外，还应遵守国家现行有关强制性标准。2土方工程2.1 一般规定2.1.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点、管道轴线控制桩、高程桩，应经过复核后方可使用，并应经常校核。2.1.2 施工单位应会同建设等有关单位，核对管线路由、相关地下管线以及构筑物的资料，必要时局部开挖核实。2.1.3 建设单位应在施工前对施工区域内有碍施工的已有地上、地下障碍物，与有关单位协商处理完毕。2.1.4 在地下水位较高的地区或雨季施工时，应采取降低水位或排水措施，及时清除沟内积水。2.2 施工现场安全防护2.2.1 在车行道、人行道施工时，应在管沟沿线设置安全护栏，并应设置明显的警示标志。2.2.2 在繁华路段和城市主要道路施工时，宜采用封闭式施工方式。2.2.3 在施工路段沿线，应设置夜间警示灯。对无路灯的施工路段沿线，应设置照明灯。2.2.4 在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应有负责安全的巡视员。2.3 开 槽2.3.1 混凝土路面和沥青路面的开挖应使用切割机切割。2.3.2 管道沟槽应按设计规定的平面位置和标高开挖。人工开挖且无地下水时，槽底预留值宜为0.050.10 m ；机械开挖或有地下水时，槽底预留值应不小于0.15 m 。管道安装前应人工清底至设计标高。2.3.3 管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，可参照下列要求。 1. 单管沟底组装按表 2.3.3 确定：表2.3.3 沟底宽尺寸公称管径（DN）508010020025035040045050060070080090010001100120013001400沟底宽度（m）0.60.70.81.01.31.61.82.02.22. 单管沟边组装和双管同沟敷设可按公式2.3.3计算。 2.3.3式中 a 沟底宽度（m）； D1 第一条管道外径（m）； D2 第二条管道外径（m）； s 两管道之间的设计净距（m）； c 工作宽度，在沟底组装：c = 0.6（m）；在沟边组装：c = 0.3（m）。2.3.4 梯形槽（如图2.3.4）上口宽度可按公式2.3.4计算。 图2.3.4 梯形槽横断面 2.3.4式中 b 沟槽上口宽度（m）； a 沟槽底宽度（m）； n 沟槽边坡率（边坡的水平投影与垂直投影的比值）； h 沟槽深度（m）。2.3.5 在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过下列规定，沟壁可不设边坡。 1. 添实的砂土和砾石土 1.0 m ； 2. 亚砂土和亚粘土 1.25 m ； 3. 粘 土 1.5 m ； 4. 坚 土 2.0 m 。2.3.6 土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、挖深小于5 m ，且不加支撑的沟槽，其边坡率可按表 2.3.6 确定。表2.3.6 深度在 5 m以内的沟槽最大边坡率（不加支撑）土壤名称边 坡 率（1n）人工开挖并将土抛于沟边上机 械 开 挖在沟底挖土在沟边上挖土砂 土亚砂土亚粘土粘 土含砾土卵石土泥炭岩白垩土干黄土11.0010.6710.5010.3310.6710.3310.2510.7510.5010.3310.2510.5010.2510.1011.0010.7510.7510.6710.7510.6710.33注： 如人工挖土抛于沟槽上即时运走，可采用机械在沟底挖土的坡度值。 临时堆土高度不宜超过 1.5 m，靠墙堆土时，其高度不得超过墙高的 1/3 。2.3.7 在无法达到本规范2.3.6 条的要求时，应用支撑加固沟壁。对于不坚实的土壤应及时作连续支撑，支撑物应有足够的强度。2.3.8 沟槽一侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装，应对消防栓、雨水口等设施进行保护。2.3.9 局部超挖部分应回填压实，当沟底无地下水时，超挖在0.15 m以内，可用原土回填；超挖在0.15 m 以上，可用石灰土处理。当沟底有地下水或含水量较大时，应用级配砂石或天然砂回填至设计标高。超挖部分回填后应压实，其密实度应接近原地基天然土的密实度。2.3.10 在湿陷性黄土地区，不宜在雨季施工，或在施工时切实排除沟内积水，开挖中应在槽底预留0.03 0.06 m 厚的土层进行压实处理。2.3.11 沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时必须清除，然后铺一层厚度不小于0.15 m 的砂土或素土，并整平压实至设计标高。2.3.12 对软土基及特殊性腐蚀土壤，应按设计要求处理。2.3.13 当开挖难度较大时，应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。2.4 回填与路面恢复2.4.1 管道主体安装检验合格后，沟槽应及时回填。对特殊地段可在检验合格前回填，但需留出未检验的安装接口。回填前，必须将槽底施工遗留的杂物清除干净。2.4.2 不得用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上 0.5 m内的回填土，不得含有碎石、砖块等杂物，且不得用灰土回填。距管顶 0.5 m 以上的回填土容许有不多于10 ，且均匀分布、直径不大于 0.1 m 的石块。2.4.3 沟槽的支撑应在管道两侧及管顶以上 0.5 m 回填完毕并压实后，在保证安全的情况下进行拆除，并以细砂填实缝隙。2.4.4 沟槽回填时，应先回填管底局部悬空部位，然后回填管道两侧。2.4.5 回填土应分层压实，每层松土厚度0.2 0.3 m ，管道两侧及管顶以上 0.5 m 内的回填土必须人工压实，管顶 0.5 m 以上的回填土可用小型机械压实，每层松土厚度 0.25 0.4 m 。2.4.6 回填土压实后，应分层检查密实度，并作好回填记录。沟槽各部位的密实度应符合图 2.4.6的要求。 III II 0.5m I I图2.4.6 回填土断面图1.（I）、（II）区部位的密实度不小于 90 ；2.（III）区部位密实度应符合相应地面对密实度的要求。2.4.7 沥青路面和混凝土路面的恢复，应由具备专业施工能力的单位施工。2.4.8 回填路面的基础和修复路面材料的性能不应低于原基础和路面材料。2.4.9 当地市政管理部门对路面恢复有其它要求时，应按当地市政管理部门的要求执行。2.5 警示带敷设2.5.1 埋设燃气管道的沿线应连续敷设警示带。警示带敷设前应对敷设面压实，然后将其平整地敷设在管道的正上方，距管顶的距离不小于 0.5 m ，但不得埋入路基和路面里。2.5.2 警示带平面布置可参照表 2.5.2 规定执行。表2.5.2 警示带平面布置公称管径（ DN ） 400 500警示带条数12警示带间距（ mm ）1502.5.3 警示带宜采用黄色聚乙烯等不易分解的材料，并印有明显、牢固的警示语，字体不小于100100 mm 。2.6 管道地面标志设置2.6.1 燃气管道沿线宜设置路面标志。2.6.2 混凝土和沥青路面宜使用铸铁标志；人行道和土路宜使用混凝土方砖标志；绿化带、荒地和耕地宜使用钢筋混凝土桩标志。2.6.3 路面标志应设置在燃气管线的正上方，能正确、明显地指示管线的走向和地下设施。设置位置为管线转弯处，三通、四通处，管线末端等，直线管段路面标志的设置间隔不宜大于 50 m 。2.6.4 路面上已有能标明燃气管线位置处（如阀门井、凝水缸等），可视为路面标志。2.6.5 路面标志上应标注“燃气”字样， 可选择标注“管线标志”、“三通”及其它说明燃气设施的字样或符号和“不得移动、覆盖”等警示语。2.6.6 路面标志应统一制作，同种规格一致。铸铁标志和混凝土方砖标志的强度和结构应考虑汽车的荷载，使用后不松动或脱落；钢筋混凝土桩标志的强度和结构应满足不被人力折断或拔出。标志上的字体应端正、清晰，并凹进表面。2.6.7 铸铁标志和混凝土方砖标志埋入后应与路面平齐；钢筋混凝土桩标志埋入的深度以回填后不遮挡字体为准。混凝土方砖标志和钢筋混凝土桩标志埋入后，应用红漆将字体描红。3 管道、设备的装卸、运输和存放3.1 搬 运3.1.1 管道、设备装卸时，不得抛摔、拖拽和剧烈撞击。3.1.2 管道、设备运输时的堆放高度、环境条件（湿度、温度、光照等）必须符合产品的要求，应避免曝晒和雨淋。3.1.3 运输时应逐层堆放，捆扎、固定牢靠，避免相互碰撞。堆放处不应有可能损伤材料、设备的尖凸物。3.1.4 避免接触可能损伤管道、设备的油类、酸、碱、盐等物质。3.1.5 塑料管和已做好防腐的管材等易磕碰材料，捆扎和起吊时应用外套胶管的钢丝绳或足够强度的非金属绳吊装，并有相应的安全保护。3.2 存 放3.2.1 管道、设备入库前必须验收产品合格证、使用说明书、质量保证书和各项性能检验报告等，并妥善保管。3.2.2 应明晰材料、设备的储存要求，不清楚或产品使用说明书中未提及时，应及时向厂方询查。3.2.3 管道、设备应存放在通风良好、防雨、防晒的库房或简易棚内。对温度、湿度等有特殊要求的物品，应按产品说明储存。3.2.4 应按产品储存要求分类储存，叠放整齐、牢固，便于管理和拿取。3.2.5 管道、设备应平放在地面上，其间用软质材料支撑，离地面的距离不小于30 mm ，支撑物必须牢固，直管道等长物件应作连续支撑。3.2.6 对易滚动的物件应作侧支撑，不得以墙、其它材料和设备作侧支撑体。3.2.7 聚乙烯和钢骨架聚乙烯塑料复合管材、管件应避免露天存放。3.2.8 聚乙烯和钢骨架聚乙烯塑料复合管件应用原包装存放。4 钢质管道及管件的防腐4.1 一般规定4.1.1 管道防腐层的预制、施工过程中所涉及到的有关工业卫生和环境保护，应符合国家现行标准工业企业设计卫生标准TJ 36、涂装作业安全规程 涂装前处理工艺安全GB 7692和涂装作业安全规程 涂装前处理工艺通风净化GB 7693的规定。4.1.2 管道防腐宜统一在防腐车间（场、站）进行。4.1.3 管道及管件防腐前应逐根进行外观检查和测量。 1. 钢管弯曲度应小于0.2 % 钢管长度，椭圆度应小于或等于0.2 % 钢管外径。 2. 应无裂纹、缩孔、夹渣、折叠、皱皮等缺陷。 3. 管道表面局部凹凸应小于 2 mm 。 4. 管道表面应无斑疤和严重锈蚀等缺陷。4.1.4 防腐前应对防腐原材料进行检查，有下列情况之一者，不得使用。1. 无出厂质量证明书或检验证明；2. 出厂质量证明书的数据不全或对数据有怀疑，且未经复验或复验后不合格；3. 无说明书、生产日期和储存有效期。4.1.5 做好防腐层的管道在堆放、运输、安装时，必须采取有效措施，以保证防腐层不受损伤。4.1.6 经检查合格的防腐管道，应在防腐层上标明管道的规格、防腐等级、执行标准、生产日期和厂名等。4.1.7 防腐管应按防腐类型、等级和管道规格分类堆放，需固化的防腐涂层必须待防腐涂层固化后堆放。4.1.8 防腐层未实干的管道，不得回填。4.2 管道的表面处理4.2.1 钢管表面如有较多的油脂和积垢，应按照国家现行标准涂装前钢材表面处理规范SY/T 0407进行清洗处理。4.2.2 管道宜采用喷（抛）除锈。喷（抛）除锈的方法和磨料要求应符合国家现行标准SY/T 0407第5章的规定；采用工具除锈时，不应造成钢材表面损伤，不得将钢材表面磨得过光。喷（抛）和工具除锈质量等级质量要求应符合表 4.2.2 的规定。表4.2.2 喷（抛）除锈质量等级及质量要求方法质量等级质量要求喷）抛（Sa2彻底的喷射或抛射除锈钢材表面应无可见的油脂和污垢，并且氧化皮、铁锈和油漆涂层等附着物已基本清除，其残留物应是牢固附着的Sa2.5非常彻底的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹的轻微色斑Sa3使钢材表观洁净的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，该表面应显示均匀的金属光泽工具 St3非常彻底的手工和动力工具除锈钢材表面应无可见的油脂和污垢，并且没有附着不牢固的氧化皮、铁锈和油漆涂层等附着物，底材显露部分的表面具有金属光泽4.2.3 钢管在防腐、补口及补伤（补伤处露出的管材已锈蚀）前，除锈等级应符合表4.2.3的规定：表4.2.3 钢管除锈等级防腐技术除锈方式喷（抛）手工动力（补口、补伤）石油沥青防腐Sa2St3环氧煤沥青防腐Sa2St3聚乙烯胶粘带防腐Sa2St3煤焦油瓷漆防腐Sa2St3熔结环氧粉末防腐Sa2.5不得使用三层结构聚乙烯防腐Sa2.5St3辐射交联聚乙烯热收缩套Sa2.5St34.2.4 钢管除锈后，其表面的浮尘必须清除干净，焊缝应处理至无焊瘤、无棱角、无毛刺。4.2.5 除锈后的钢管应尽快进行防腐，如防腐前钢管出现二次锈蚀，必须重新除锈。4.3 石油沥青防腐4.3.1 石油沥青防腐所用材料的技术指标及验收，标应符合国家现行标准埋地钢质管道石油沥青防腐层技术标准SY/T 0420 的要求。4.3.2 防腐层的等级与结构应符合表4.3.2的要求。管道焊缝部位的防腐层厚度不宜小于其规定值的65 % 。表4.3.2 石油沥青防腐层结构防腐等级普通级加强级特加强级防腐层总厚度( mm ) 4 5.5 7防腐层结构三油三布四油四布五油五布防腐层排序及厚度( mm )1底漆一层底漆一层底漆一层2石油沥青厚 1.5 石油沥青厚 1.5石油沥青厚 1.53玻璃布一层玻璃布一层玻璃布一层4石油沥青厚 1.0 1.5石油沥青厚 1.0 1.5石油沥青厚 1.0 1.55玻璃布一层玻璃布一层玻璃布一层6石油沥青厚 1.01.5石油沥青厚 1.0 1.5石油沥青厚 1.0 1.57外包保护层玻璃布一层玻璃布一层8石油沥青厚 1.0 1.5石油沥青厚 1.0 1.59外包保护层玻璃布一层10石油沥青厚 1.0 1.511外包保护层4.3.3 用作石油沥青防腐外保护层的聚氯乙烯工业膜不得有局部断裂、起皱和破洞，边缘应整齐，宽幅宜于玻璃布相同。4.3.4 防腐管道的堆放层数以防腐层不被压薄为准，防腐管底层和防腐管之间应垫上软物质。4.3.5 装卸时应使用尼龙宽带或专用吊具，严禁使用摔、撬、滚滑的的操作。4.3.6 当环境温度低于 5 时，应按石油沥青脆点测定法GB/T 4510 的规定测定石油沥青的脆化温度。当环境温度接近脆化温度时，不得进行防腐管的吊装、搬运作业。4.3.7 石油沥青防腐施工及检验应符合附录 A 的规定。4.4 环氧煤沥青防腐4.4.1 环氧煤沥青所用材料的技术指标及验收，标应符合国家现行标准埋地钢质管道环氧煤沥青防腐层技术标准SY/T 0447的要求。4.4.2 涂料所使用的底漆、面漆、固化剂和稀释剂应由同一厂家供应。4.4.3 防腐层的等级与结构应符合表 4.4.3 的要求，根据需要，防腐层可适当增加面漆层数或面漆层间可加玻璃布增强。表4.4.3 防腐层等级与结构防腐等级结 构干膜厚度（ mm ）普 通 级底漆 - 面漆 - 面漆 - 面漆 0.30加 强 级底漆 - 面漆 - 面漆、玻璃布、面漆 - 面漆 0.40特加强级底漆 - 面漆 - 面漆、玻璃布、面漆 - 面漆、玻璃布、面漆 - 面漆 0.60注：“面漆、玻璃布、面漆”应连续涂敷，也可用一层浸满面漆的玻璃布代替。4.4.4 成品防腐管道堆放时应用宽度不小于 150 mm的垫木和软垫将防腐管与地面隔开，防腐管之间用软垫隔离，垫距不大于 4 m 。防腐管堆放层数应符合表 4.4.4 的规定。表4.4.4 防腐管堆放层数管道公称直径（ DN ）最大堆放层数 20010200 3007300 4006400 5005500 6004600 8003 80024.4.5 防腐管不宜受阳光暴晒，露天堆放时间不宜超过 3 个月。4.4.6 环氧煤沥青防腐施工及检验应符合附录 B 的规定。4.5 聚乙烯胶粘带防腐4.5.1 聚乙烯胶粘带防腐所用材料的技术指标及验收，应符合国家现行标准埋地钢质管道聚乙烯胶粘带防腐层技术标准SY/T 0414 的规定。4.5.2 防腐层等级与结构应符合表 4.5.2 的规定。4.5.2 防腐层等级与结构防腐层等级总厚度（mm ）防腐层结构普通级 0.7一层底漆 一层内带 一层外带加强级 1.4一层底漆 一层内带（搭接为胶带宽度的50 55 % ） 一层外带（搭接为胶带宽度的 50 55 % ）1. 对于普通级防腐层，当胶粘带宽小于或等于 75 mm 时，搭接宽度可大于或等于 10 mm ；当胶粘带宽大于 75 mm ，小于 230 mm 时，搭接宽度可大于或等于 15 mm ；当胶粘带宽度大于或等于 230 mm 时，搭接宽度可大于或等于 20 mm ；2. 胶粘带宽度的允许偏差为胶粘带宽度的 5 % ；3. 焊缝处的防腐层厚度应不小于设计厚度的 85 % 。4.5.3 底漆和聚乙烯胶粘带应存放在阴凉干燥处，防止日光直接照射，并隔绝火源，远离热源。储存温度宜为 20 35 。4.5.4 防腐管堆放时，应在防腐层间及底部垫上软物。4.5.5 已做好防腐的管道，露天存放时间不宜超过 3 个月。4.5.6 聚乙烯胶粘带防腐施工及检验应符合附录 C 的规定。4.6 煤焦油瓷漆防腐4.6.1 煤焦油瓷漆所用材料的技术指标及验收，标应符合国家现行标准埋地钢质管道煤焦油瓷漆外防腐层技术标准SY/T 0379 的规定。4.6.2 缠带的宽度可根据不同管径参照表 4.6.2 选用。表4.6.2 带宽和管径对照表管径（mm） 159159 457457 720 720带宽（mm） 150150 300300 400 4004.6.3 材料储存应符合下列规定：1. 底漆应在原装容器内储存，放置在阴凉干燥处，避免受热，远离火源； 2. 瓷漆应放置在阴凉处储存。露天放置时，应用苫布遮盖；3. 缠带应放置在阴凉干燥、温度低于38处储存，避免受潮。4.6.4 防腐等级及结构应符合表 4.6.4 的规定。表4.6.4 煤焦油瓷漆防腐层结构防腐等级普通级加强级特加强级防腐层总厚度（mm） 2.4 3.2 4.0防腐层排序及厚度（mm）1底漆一层底漆一层底漆一层2瓷漆一层 2.40.8瓷漆一层 2.40.8瓷漆一层 2.40.83外缠带一层内缠带一层内缠带一层4瓷漆一层 0.8 瓷漆一层 0.85外缠带一层内缠带一层6瓷漆一层 0.87外缠带一层1. 当作为螺旋焊接管的外防腐层时，第一层瓷漆的厚度应不小于 2.4 mm ，防腐层的总厚度均应相应增加 0.8 mm ；焊缝处防腐层厚度应不小于总厚度的 65 % ； 2. 防晒漆或其它附加保护材料，由设计部门根据实际需要设计。4.6.5 防腐管堆放时必须设垫木、土台管托，管托应高于地面 150 mm 。4.6.6 无防晒漆的防腐管在运输、露天存放时应应加盖苫布；有防晒漆的防腐管在露天存放三个月以上，也需加盖苫布。4.6.7 煤焦油瓷漆防腐施工及检验应符合附录 D 的规定。4.7 熔结环氧粉末防腐4.7.1 熔结环氧粉末防腐所用材料的技术指标及验收，标应符合国家现行标准钢质管道熔结环氧粉末外涂层技术标准SY/T 0315 的规定。4.7.2 环氧粉末涂层的厚度应符合设计规定，设计无规定时，可根据涂层使用条件参照表 4.7.2 的规定选用。表4.7.2 环氧粉末外涂层厚度防腐级别最小厚度（）参考厚度（）普通级300300 400加强级400400 5004.7.3 涂敷过的每根成品管都应套上隔离垫圈，垫圈的尺寸和位置应确保堆放时涂层不受损坏。4.7.4 成品防腐管道的堆放应设垫木、土台等管托，高于地面 150 mm ，管托间距 4 m 。防腐管堆放层数应符合表 4.7.4 的规定。表4.7.4 防腐管堆放层数管道公称直径（ DN ）最大堆放层数 20010200 3007300 4006400 5005500 6004 60034.7.5 成品管堆放地点应通风良好，避免日光暴晒、雨淋。4.7.6 装运时应防止吊距过长，使钢管产生较大弯曲而损伤外涂层。4.7.7 熔结环氧粉末防腐施工及检验应符合附录 E 的规定。4.8 聚乙烯防腐4.8.1 聚乙烯防腐所用材料的技术指标及验收，标应符合国家现行标准钢质管道聚乙烯防腐层技术标准SY/T 0413 的规定。4.8.2 聚乙烯层结构应符合下列规定：1. 二层结构的底层为胶粘剂，外层为聚乙烯；三层结构的底层为环氧粉末涂料，中间层为胶粘剂，外层为聚乙烯； 2. 防腐层的厚度应符合表 4.8.2 的规定，焊缝部位的防腐层厚度不宜小于规定值的 70% 。表4.8.2 防腐层厚度钢管公称直径环氧粉末涂层（）胶粘剂层（） 防腐层最小总厚度（ mm ）普通级加强级DN 100 80 170 2501.82.5100 DN 2502.02.7250 DN 5002.22.9500 DN 8002.53.2DN 8003.03.74.8.3 防腐管的吊装和捆绑，应采用尼龙吊带或其它不损坏防腐层的吊具。4.8.4 堆放及运输时防腐管底部应采用支垫，支垫间距为 4 8 m ，支垫最小宽度为 100 mm ，防腐管离地面应大于 100 mm ，支垫与防腐管及防腐管之间应垫上软性隔离物。防腐管的堆放应符合表 4.8.4 的要求。表4.8.4 防腐管的堆放公称直径（DN ）堆放层数DN 200 10200 DN 300 8300 DN 400 6400 DN 600 5600 DN 800 4DN 800 34.8.5 防腐管露天存放时间不宜超过1年。4.8.6 聚乙烯防腐施工及检验应符合附录F的规定。4.9 辐射交联聚乙烯热收缩套(带/片)（以下简称“热收缩套”）4.9.1 热收缩套材料应符合下列要求。1. 热收缩套应按管径选用配套的规格。产品基材的边缘应平直，表面应平整、清洁，无气泡、庇点、裂口及分解变色；2. 周向收缩率应不小于15 % ，基材在2002下经 5 min 自由收缩后，其厚度及性能应符合表 4.9.1-1 及 4.9.1-2 的要求。表4.9.1-1 热收缩套的厚度适用管径基 材胶 层 400 1.2 0.8 4001.5表4.9.1-2 热收缩套的性能指标项 目性能指标试验方法拉伸强度（MPa） 17GB/T 1040断裂伸长率（ % ） 400GB/T 1040维卡软化点（ ） 90GB/T 1633脆化温度（ ） -65GB/T 5470电气强度（ MV/m ） 25GB/T 1408体积电阻率（ .m ） 11013GB/T 1410耐环境应力开裂（ F 50 ）（ h ） 1000GB/T 1842耐化学介质腐蚀（浸泡 7 d ）（%）10 % HCL 85SY/T 4013 附录 C10 % NaOH 8510 % NaCL 85耐热老化（ 150 ,168 h ）拉伸强度（ MPa ） 14GB/T 1040断裂伸长率（ % ） 300剥离强度（N/cm）热收缩套/聚乙烯层 35GB/T 2792热收缩套/钢 35注：耐化学介质腐蚀指标为试验的拉伸强度和断裂伸长率保持率。4.9.2 热收缩套防腐补口施工及检验应符合附录 F.2节的规定。4.10 阴极保护（牺牲阳极法）4.10.1 牺牲阳极应储存在室内仓库里，严禁沾染油污、油漆和接触酸、碱、盐等化工产品。4.10.2 埋入地下的牺牲阳极必须具有厂方提供的质量保证书，该保证书应归入技术档案。4.10.3 牺牲阳极的化学成分、电化学性能应符合国家现行标准埋地钢质管道牺牲阳极阴极保护设计规范SY/T 0019 第 4 章的要求。4.10.4 对采用的牺牲阳极，应对外观、重量、钢芯与阳极的接触电阻、化学成分及电化学性能进行检查。抽查率 3 % ，且不少于3支。若不合格加倍抽查；其中仍有一支不合格，则判定该批不合格。当化学成分不合格，而接触电阻核电化学性能合格时可以使用。检测方法按SY/T 0019第4.4.2条的规定。4.10.5 牺牲阳极规格的选用及牺牲阳极布置按设计要求执行。4.10.6 埋地牺牲阳极必须使用填包料，其配方应符合表4.10.6的要求。表4.10.6 牺牲阳极填包料配方阳极类型填包料配方 % （mm）适用条件石膏粉CaSO42H2O工业硫酸钠工业硫酸镁膨润土镁阳极50257515155152520355050205050 20m 20m 20m 20m 20m锌阳极50755545204.10.7 阴极保护施工及检验应符
