室外给水管道安装工程检验批质量验收记录.docx

资源描述

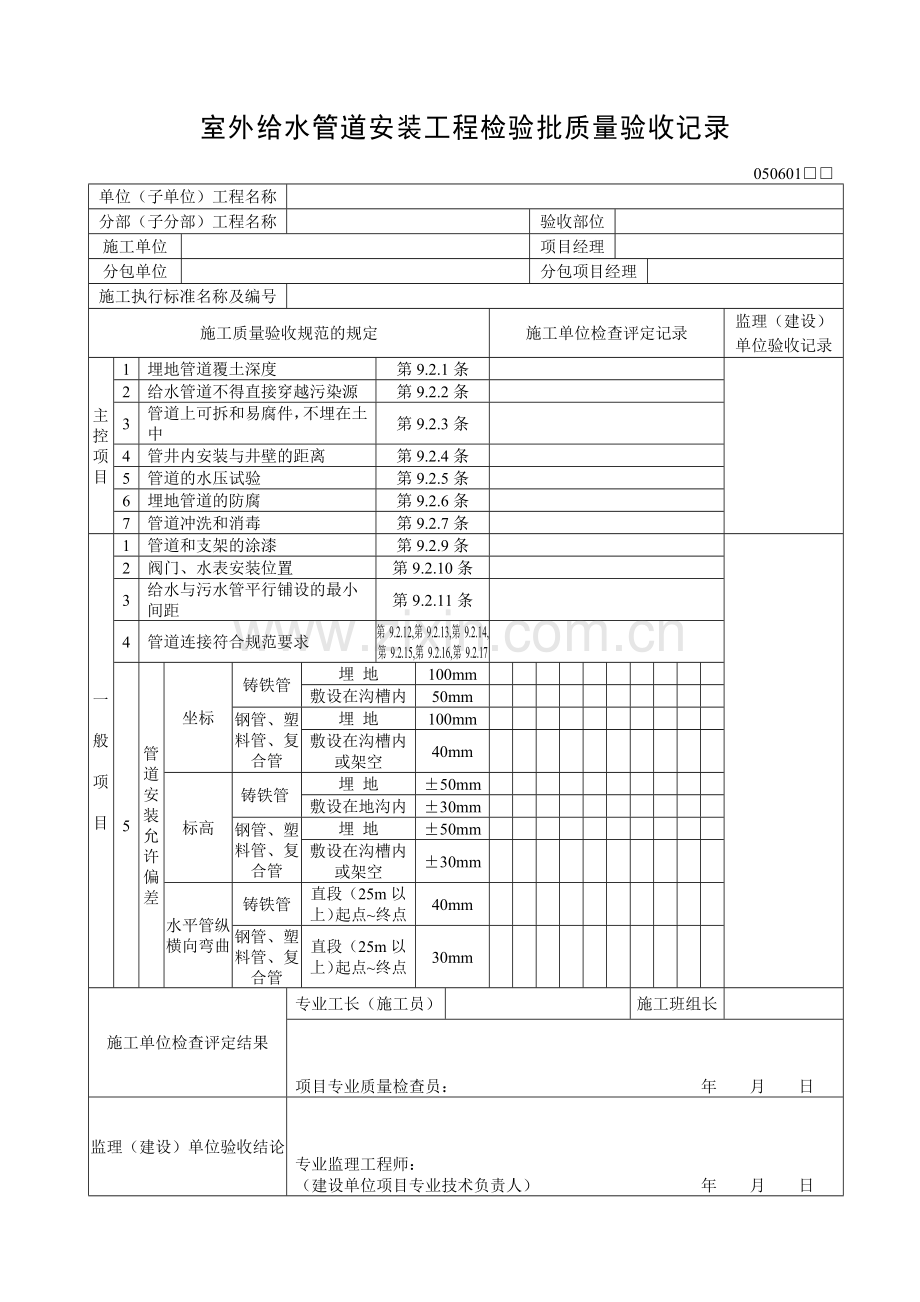

室外给水管道安装工程检验批质量验收记录 050601□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 埋地管道覆土深度第9.2.1条 2 给水管道不得直接穿越污染源第9.2.2条 3 管道上可拆和易腐件，不埋在土中第9.2.3条 4 管井内安装与井壁的距离第9.2.4条 5 管道的水压试验第9.2.5条 6 埋地管道的防腐第9.2.6条 7 管道冲洗和消毒第9.2.7条一般项目 1 管道和支架的涂漆第9.2.9条 2 阀门、水表安装位置第9.2.10条 3 给水与污水管平行铺设的最小间距第9.2.11条 4 管道连接符合规范要求第9.2.12,第9.2.13,第9.2.14,第9.2.15,第9.2.16,第9.2.17 5 管道安装允许偏差坐标铸铁管埋地 100mm 敷设在沟槽内 50mm 钢管、塑料管、复合管埋地 100mm 敷设在沟槽内或架空 40mm 标高铸铁管埋地 ±50mm 敷设在地沟内 ±30mm 钢管、塑料管、复合管埋地 ±50mm 敷设在沟槽内或架空 ±30mm 水平管纵横向弯曲铸铁管直段（25m以上）起点~终点 40mm 钢管、塑料管、复合管直段（25m以上）起点~终点 30mm 施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日消防水泵接合器及室外消火栓安装工程检验批质量验收记录 050602□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 系统水压试第9.3.1条 2 管道冲洗第9.3.2条 3 消防水泵结合器和室外消火栓位置标识第9.3.3条一般项目 1 地下式消防水泵接合器、消火栓安装第9.3.5条 2 阀门安装应方向正确，启闭灵活第9.3.6条 3 室外消火栓和消防水泵结合器安装尺寸，栓口安装高度允许偏差 ±20m 施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日管沟及井室工程检验批质量验收记录 050603□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 管沟的基层处理和井室的地基设计要求 2 各类井盖的标识应清楚，使用正确第9.4.2条 3 通车路面上的各类井盖安装第9.4.3条 4 重型井圈与墙体结合部处理第9.4.4条一般项目 1 管沟及各类井室的位置、坐标，沟底标高设计要求 2 管沟的回填要求第9.4.6条 3 管沟岩石基底要求第9.4.7条 4 管沟回填的要求第9.4.8条 5 井室内施工要求第9.4.9条 6 井室内应严密，不透水第9.4.10条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日室外排水管道安装工程检验批质量验收记录 050701□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 管道坡度符合设计要求、严禁无坡或倒坡设计要求 2 灌水试验和通水试验第10.2.2条一般项目 1 排水铸铁管的水泥捻口第10.2.4条 2 排水铸铁管除锈、涂漆第10.2.5条 3 承插接口安装方向第10.2.6条 4 砼管或钢筋砼管抹带接口的要求第10.2.7条 5 允许偏差坐标埋地 100mm 敷设在沟槽内 50mm 标高埋地 ±20mm 敷设在沟槽内 ±20mm 水平管道纵横向弯曲每5m长 10mm 全长（两井间） 30mm 施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日室外排水管沟及井池工程检验批质量验收记录 050702□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 沟基的处理和井池的底板设计要求 2 检查井、化粪池的底板及进出口水管标高设计要求一般项目 1 井池的规格、尺寸和位置，砌筑、抹灰第10.3.3条 2 井盖标识、选用正确第10.3.4条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日电线导管、电缆导管和线槽敷设工程检验批质量验收记录（室外） 060104□□ 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 金属导管的接地或接零第14.1.1－1，2条 2 金属导管的连接第14.1.2条一般项目 1 埋地导管的选择和埋设深度第14.2.1条 2 导管的管口设置和处理第14.2.2条 3 电缆导管的弯曲半径第14.2.3条 4 金属导管的防腐第14.2.4条 5 绝缘导管的连接和保护第14.2.5条 6 柔性导管的长度、连接和接地第14.2.6条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日
