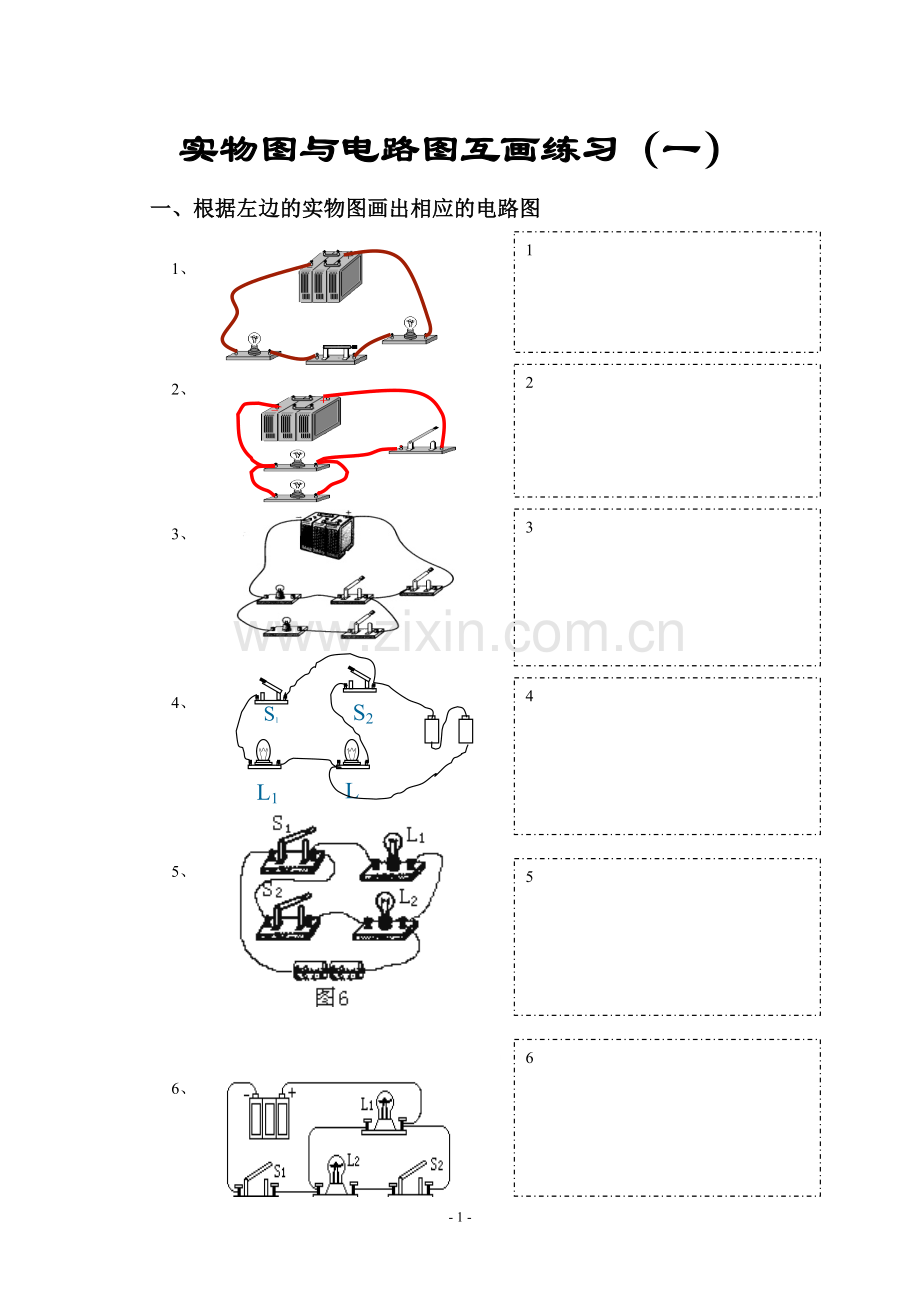

实物图与电路图互画练习（一）
一、根据左边的实物图画出相应的电路图
1

1、

2

2、

3

3、

L1
L2
S2
S1

4

4、

5
5、

6

6、

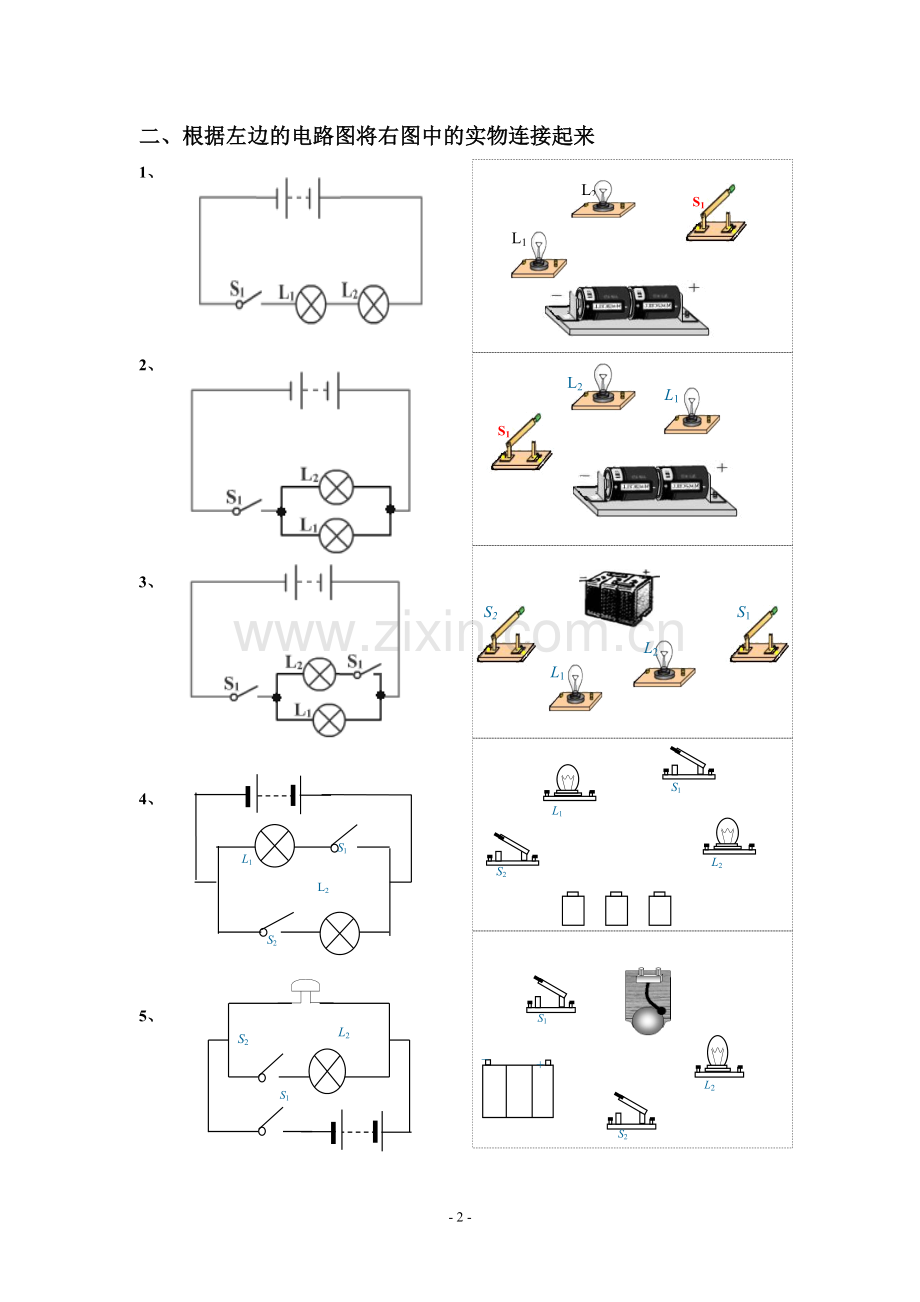

二、根据左边的电路图将右图中的实物连接起来
L1
L2
S1
1、

L1

L2
S1
2、

L1
L2
S2
S1
3、

L1
S1
L2
S2

L2
L1
S2
S1

4、

+
_
S1
L2
S2

L2
S2
S1

5、

实物图与电路图互画练习（二）
按要求连接实物图或画电路图
1、 如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。
图1

2、按左边的电路图连接图2的实物图。

A

图2

3、 在图3中按要求将两只伏特表接入电路并画出相应的电路图。
要求：V1测总电压，V2测L2电压
图3
V1
V2

S
L1
L2
4、 将图4画成电路图，如在图中只改动一根导线
使电流表能直接测出两只小灯泡中的总电流，画出这根导线，
改过后的电路图
并把改过后的电路图画出来。

图4

5、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。
L1

L2

图5

R

R′
6、在下列电路图中的圆圈内填入合适的电表，并按此电路图用笔画线将图6中的实物连接起来

图6

7、根据伏安法测量小灯泡电阻的原理将下列实验器材连接成电路，并画出相应的电路图。
L
S

8、将下列图7和图8的实物连接图画成电路图

图7电路图

图8

图7

图8电路图
