超长无缝线路的应力放散.pptx

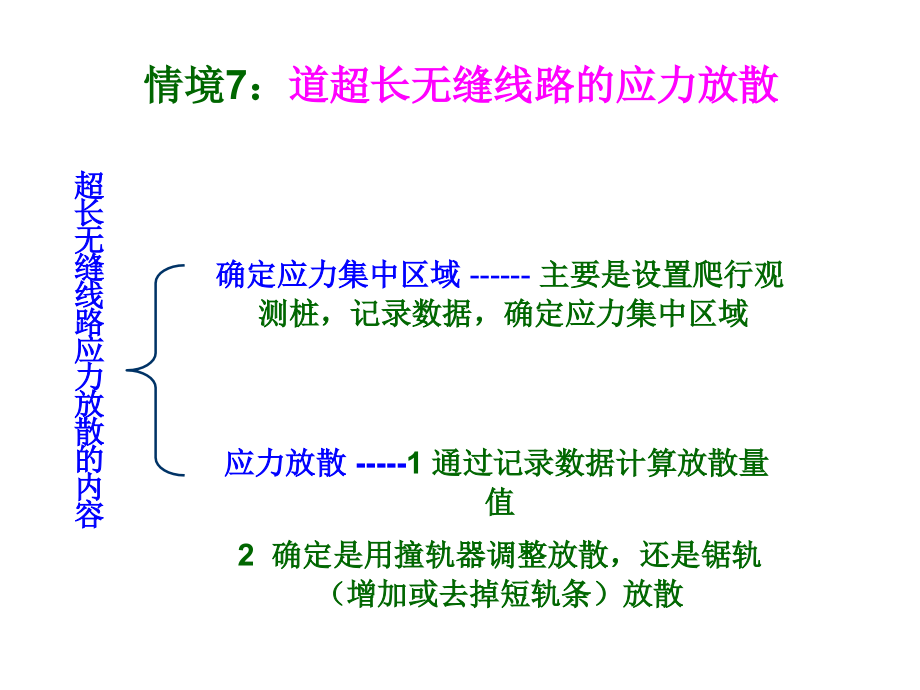

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,情境,7,：,道超长无缝线路的应力放散,超长无缝线路应力放散的内容,确定应力集中区域,-,主要是设置爬行观测桩，记录数据，确定应力集中区域,应力放散,-,1,通过记录数据计算放散量值,2,确定是用撞轨器调整放散，还是锯轨（增加或去掉短轨条）放散,超长无缝线路应力均匀的标准及形式,按,设计锁定轨温,铺设的无缝线路，其钢轨内部的,温度应力为,0,，就像没有加荷载的弹簧，,簧距均匀相等,，此时,线路应力均匀,。,设计锁定轨温铺设,簧距相等线路应力均匀,在,夏季,由于,钢轨伸长受到扣件限制,，钢轨内部充满,压应力,，但线路应力均匀,簧距,变小,但相等线路应力均匀,在,冬季,由于,钢轨缩短受到扣件限制,，钢轨内部充满,拉应力,，但线路应力均匀,簧距,变大,但相等线路应力均匀,夏季线路应力状态,冬季线路应力状态,超长无缝线路应力集中的表现形式,铺设的无缝线路，由于受到,列车突然制动、道床夯实不均匀、扣件扣压力不一致等因素,影响，便会,产生钢轨的爬行,，使有的地段钢轨,受挤压,，而另外地段,受拉伸,，从而产生局部的,应力集中现象。,列车制动,钢轨向前爬行,钢轨受挤压，压应力集中地段,钢轨受拉伸，拉应力集中地段,拉伸区段，钢轨产生拉应力集中,挤压区段，钢轨产生压应力集中,超长无缝线路观测桩的设置,无缝线路观测桩一般设置在线路路基的两侧，成对设置。每一对观测桩,控制线路断面的一个位置,，根据观测,判别钢轨的爬行方向和爬行量,。,观测桩,观测桩,观测基线,设置基准观测断面,检查观测时视线,原来铺设时状态,运营后现在状态,原基准点,检查时观测点,爬行距离,说明,BB,观察点断面钢轨向右爬行,无缝线路的应力放散,无缝线路的应力放散一般采用松开扣件,撞轨放散,方式；或采用,锯轨方式,去掉或加入短轨条的方式，使,受拉区域变长,，使,受压区域变短，,从而消除,应力集中现象。,钢轨受挤压，压应力集中地段,钢轨受拉伸，拉应力集中地段,拉伸区段，钢轨产生拉应力集中,挤压区段，钢轨产生压应力集中,撞轨器,撞击,撞击,在撞击和观测桩的配合下消除钢轨应力集中，使钢轨应力均匀,
