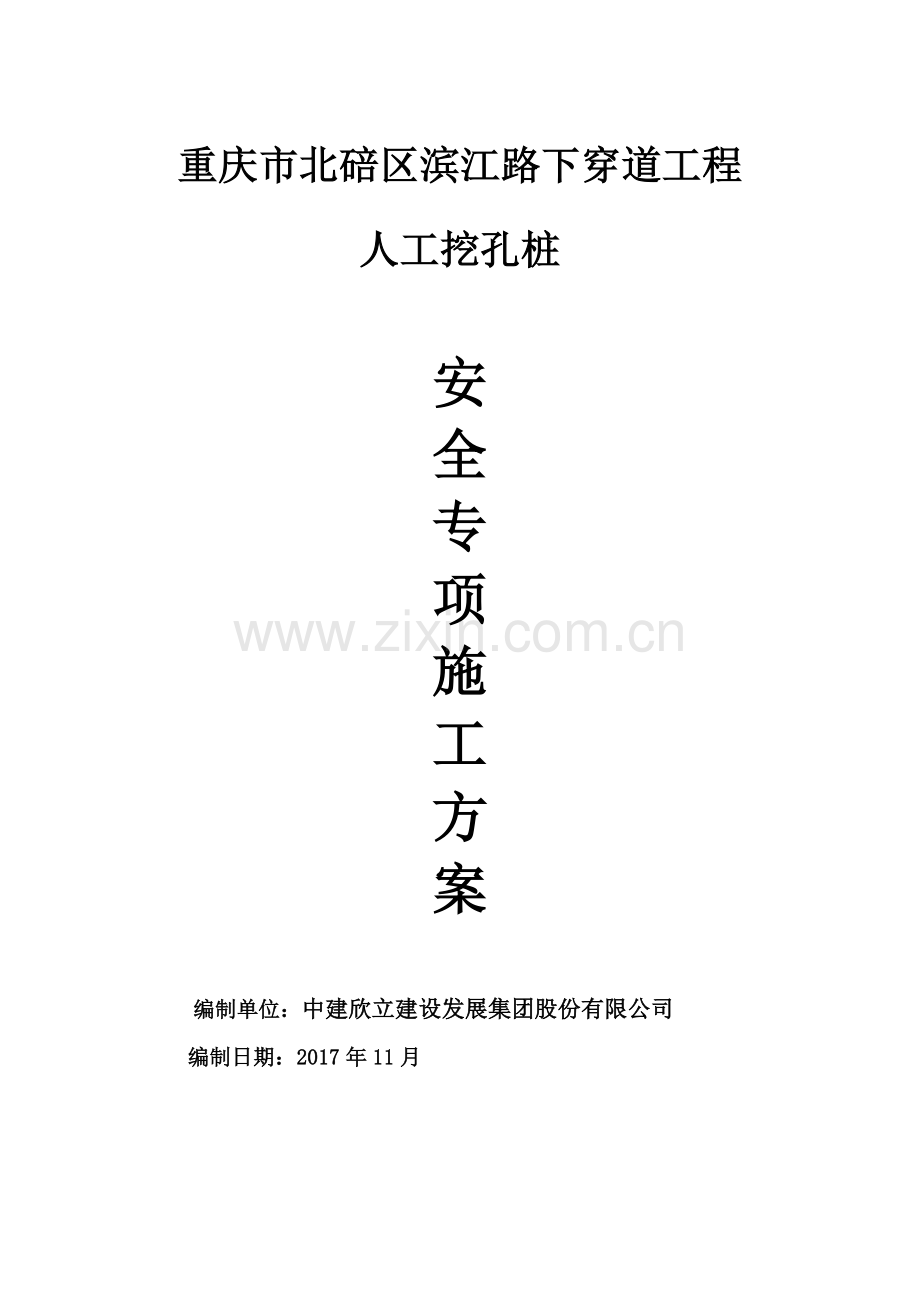

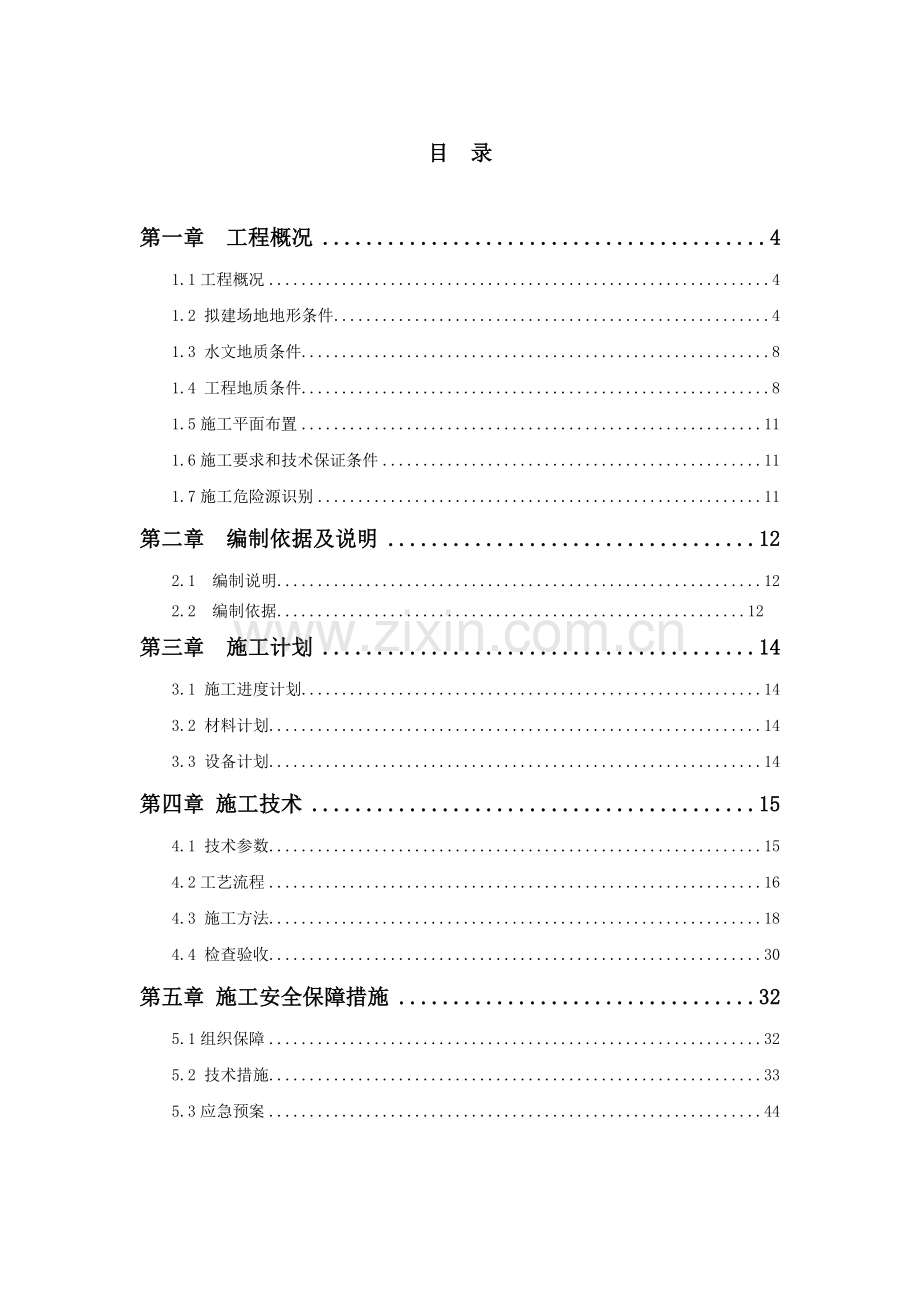

重庆市北碚区滨江路下穿道工程人工挖孔桩安全专项施工方案编制单位：中建欣立建设发展集团股份有限公司编制日期：2017年11月目 录第一章 工程概况41.1工程概况41.2 拟建场地地形条件41.3 水文地质条件81.4 工程地质条件81.5施工平面布置111.6施工要求和技术保证条件111.7施工危险源识别11第二章 编制依据及说明122.1 编制说明122.2 编制依据.12第三章 施工计划143.1 施工进度计划143.2 材料计划143.3 设备计划14第四章 施工技术154.1 技术参数154.2工艺流程164.3 施工方法184.4 检查验收30第五章 施工安全保障措施325.1组织保障325.2 技术措施335.3应急预案445.4 监测监控50第六章 劳动力计划52第七章 计算书及相关图纸527.1计算书537.2 附图55第一章 工程概况1.1工程概况1、北碚滨江路下穿道位于嘉陵江防洪堤内的现有滨江路，西起文星湾隧道，东至泰吉滨江小区，工程施工不破坏原防洪堤，仅对现有滨江路局部改造，改造长度362m，东侧道路拓宽（现状宽12m拓宽为14m）并增设车行下穿道。起讫里程K0+000K1+138.20，全长1138m，道路为城市次干道，标准路幅宽度为24m，双向四车道，设计车速30km/h，全线设置下穿道一座：位于里程K0+220K0+718，全长约498m，在里程K0+440处与规划地下车库相交，设计采用闭合箱形断面框架结构，明挖法施工。人工挖孔桩桩型为圆桩，桩径为1200mm，桩身和护壁砼强度为C30。下穿道左幅桩数量35根，下穿道右幅桩数量32根，下穿道中幅桩数量15根，共82根。桩平均深度约14.5米，桩长最大约为14.8米。桩间净距小于2.5米桩孔，须跳桩施工。2、本工程由重庆市北碚区新城建设有限责任公司投资建设，重庆市地质勘察工程有限责任公司勘察，重庆银桥建筑设计有限公司设计，四川元丰建设项目有限公司监理，中建欣立建设发展集团股份有限公司组织施工。1.2 工程地质条件1.2.1气象水文根据重庆市气象局资料，勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。气温：多年平均气温()18.3；极端最高气温()43（2006年8月15日）；日最低气温-1.8（1975年12月15日）。最冷月(一月)平均气温():7.7。最冷月(一月)平均最低气温():5.7；最大平均日温差:11.9,出现日期:1953年7月。最热月（八月）平均气温()：28.1。湿度：年蒸发量(毫米):1079.2毫米；最大年蒸发量(毫米):1347.3毫米，出现年份：1959年。平均相对湿度(%)：79%；每年平均绝对湿度(hpa):17.7hpa。降水量：区内以降雨为主，雪、冰雹少见，多年平均降雨量为1163.3mm，其中1998年降雨量最大，为1679.8mm。降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mm。降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量93.9mm。年平均降雨日为161.3d。日降雨量大于25mm以上的暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.1mm。风：年平均风速（米/秒）：1.39米/秒。年最大风速（米/速）：26.7米/秒，风向：西北；出现日期1981月10日。勘察区东北侧约100m处为嘉陵江，江水自北西向南东流。嘉陵江是地表水最低的排泄基准面，枯水季节一般在11月至次年的4月，最枯水位期为13月，汛期洪水由暴雨、久雨形成，多出现在69月，是典型的雨源类河流，年流量过程曲线特点是参差不齐的羽状多峰型，河床多年平均洪水位195.97m，多年平均枯水位176.46m，20年一遇洪水位200.93m，50年一遇洪水位203.33m。本段滨江路所处位置属于温塘峡与观音峡之间的顺直微弯型河段，河床开阔，河床断面面积大，水流流速比较稳定，常年平均流速在2.1m/s，最大流速为3.3m/s，年迳流总量657.7亿m3，江水最大流量44800m3/s，最小流量200m3/s；勘察期间江水水位约176.50m。 1.2.2地形地貌拟建场地原始地貌为丘陵河流漫滩地貌，原始地形平缓，堆积大量的冲积卵石、砂土。但场地邻近城区，人类活动频繁，于2000年已修建防洪堤，堤内改造为滨江路，原始地形面貌已不存在，原始地形改造成两级台阶式护岸堤，河堤以下为河漫滩，标高175177m，河堤以上为滨江路，标高203204m左右。本次勘察场地位于上台阶的滨江路，场地地形平坦，道路红线范围内地面高程196207m左右，相对高差约11m，地形宏观坡角 15。1.2.3地质构造勘察区位于川东南弧形地带，华蓥山帚状褶皱束东南部的次一级构造北碚向斜东翼。岩层呈单斜产出，层面结合差。岩层产状：倾向302，倾角42。根据邻近工地及露头的地质测绘调查，基岩内裂隙发育程度为较发育，岩体呈块状结构。主要发育两组构造裂隙：J1：倾向3543，倾角5565，优势产状3861，裂隙微张35mm，裂隙间距35m；裂隙面较平直，局部碎石填充，为软弱结构面，结合差。J2：倾向130140，倾角4560，优势产状13550，裂隙张开度多为15mm，裂隙面较平直，未见充填，裂隙间距58m，为软弱结构面，结合差。1.2.4地层岩性拟建场地出露的地层由上而下依次可分为第四系全新统填土层(Q4ml)、冲积层卵石土（Q4al）、冲积层中砂和粉质粘土（Q4al）、和侏罗系中统沙溪庙组(J2s)沉积岩层。各层岩土特征分述如下：3.3.1第四系全新统(Q4)人工填土(Q4ml)素填土 (Q4ml)：呈杂色，（沿线大部分表层为0.20.5m的路基混凝土），以粘性土夹砂岩、泥岩碎（块）石为主，颗粒含量2030%，粒径10300mm，最大可达500mm，稍湿，勘察揭露厚度为2.2015.60m，其堆填年限一般在10年左右，结构主要呈稍密中密状。部分含有建筑垃圾及少量回填卵石，回填卵石粒径1050mm，含量一般少于5%。主要分布在里程K0+60K0+280、K0+960K1+060段道路中线右侧。砂砾（卵）石填土(Q4ml)：呈杂色，主要为砂夹砾（卵）石为主，卵石粒径一般60100mm，最大可达200mm，含量40%左右，砾石粒径一般550mm，含量约20%左右，为机械分层碾压回填，回填时间10年左右，结构主要呈中密，全线皆有分布，厚度约10m左右。里程K0+060K0+280、K0+960K1+060段砂砾（卵）石填土主要用于防洪堤坡面回填、其余段用于路基回填。冲积层卵石土（Q4al）：杂色，成份以石英岩，石英砂岩，火成岩为主，夹有1020%的中砂，卵石径在20250mm，磨圆度较好，级配差，结构中密。冲积层中砂（Q4al）：暗褐色为主，以长石、石英为主，夹有粒径210mm的圆砾1525%左右，结构稍密，潮湿度很湿。冲积层粉质粘土（Q4al）：褐色，一般呈可塑状，无摇振反应，干强度中等，韧性中等，夹有510mm的小圆砾。3.3.2侏罗系中统沙溪庙组(J2s)为一套强氧化环境下的河湖相碎屑岩建造，由砂岩泥岩不等厚的正向沉积韵律层组成。砂岩：灰白色、灰褐色，细中粒结构，中厚层状构造，层理较发育，泥、钙质胶结，以钙质胶结为主。主要矿物成份有：石英、长石、云母等。强风化岩心多呈，碎块状、短柱状；中风化岩心呈柱状、长柱状，岩体的完整性主要呈较完整。泥岩：紫红色、暗紫红色，泥质结构，中厚层状构造，泥质胶结。主要矿物成份为粘土矿物。强风化岩心呈碎块状，风化裂隙发育；中风化岩心呈柱状、长柱状岩体主要呈较完整。1.2.5基岩顶界面及基岩风化带特征场地由于平整，地形较平坦，地表均被第四系土层所覆盖，根据钻探及地表地质测绘，第四系土层与基岩接触面呈凹凸不平状，基岩面整体较平缓，局部地段较陡。根据工程地质勘察规范（GB50021-2001）附表A.0.3的规定，结合场内岩石野外风化的特征，将场地内基岩划分为中等风化带。 中等风化带：岩石结构部分破坏，陡倾裂隙和层面裂隙较发育，裂面平直闭合，无充填，局部见铁锰质渲染，呈锈黄色，岩体较完整。钻孔岩芯多呈柱状，少量长柱状和短柱状，场内均揭露到次带，平均埋深15.38m。1.2.6水文地质条件勘察场地为一平坝地带，总体地势平坦，无较大的季节性冲沟存在。场地地层具有土层与下伏基岩的双层结构，地下水按其赋存特征及水理性质可分为松散土体孔隙水和基岩溶裂水两类，主要接受大气降雨的补给。、工程场区地形开阔，但地形较平缓，在暴雨及多雨时节，坡面水多顺地形向西侧低洼处排泄，排泄较通畅，少量下渗至基岩溶裂中，形成地下岩溶裂隙水。、场地第四系土层主要为红粘土地层，属相对隔水层，未发现土洞，储水条件差；岩溶水主要分布于灰岩的溶裂或溶孔中，钻孔内未发现储水溶洞、暗河、岩溶泉水通道，因此：勘察范围内岩溶水不发育，但局部地段存在溶裂和小溶洞，可能赋存溶隙水。、根据勘探施工中水位观测情况，将孔内施工残余水提干，于第二日进行水位观测，水位未见恢复，说明勘探深度内地下水贫乏。、勘探深度内主要接受大气降水补给，并向地形低洼的北侧排泄，该场地地形有利于地表水排泄，地下水不易汇集。但在多雨时节，层土较厚、地形低洼地段地下水较为丰富，基坑的开挖施工，应避免在雨季进行，同时需注意土层及基岩中护壁，并备足一定的抽水设备，抽排基坑内的渗流水。1.2.7不良地质现象通过本次勘察，在拟建北碚滨江路下穿道工程场区范围内未发现断层、滑坡、危岩和崩塌等不良地质作用1.3 施工平面布置根据设计施工图纸及现场实际查勘情况，在现场附近拟建临时办公室和卫生间等，并设置了围墙及大门，以及必备的材料堆场、木工加工场、钢筋加工场、工具房等。详见施工平面布置图1.4施工要求和技术保证条件1.4.1 施工要求1） 质量要求：确保桩基工程质量一次性验收合格。2） 工期要求：确保60天人工挖孔桩基础全部竣工。3） 安全生产目标：确保无重大伤亡事故，无重大机械事故，无中毒事故。4） 文明施工目标：执行现场标准化管理，创一流文明施工现场。5） 本工程桩间净距小于2.5米的桩孔跳桩施工。1.4.2技术保证条件1） 技术准备：（1)认真学习研究设计图纸、理解掌握设计意图，做到施工时心中有数。（2）编写技术质量安全交底资料，施工前做好书面交底签认。（3）组织学习施工规范及验收标准，为认真贯彻执行规范及标准做好准备。（4）准备齐全技术资料的各种表格。（5）编制施工预算：为材料、设备、劳动力进场；月、周、进度表编制提供依据。2）技术交底：开工前项目技术负责人分别向施工人员进行技术安全交底，内容有图纸交底，设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目工程师施工员班组长。项目技术负责人向施工员进行交底必须细致、齐全，并结合具体操作部位，关键部位的质量要求，讲解要点和注意事项等。施工员接受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，保证按要求完成施工任务。3）现场准备（1）根据平面设计,挖砌排水明沟、集水井、沉淀池,确定排水走向,使场内水畅通无阻,经沉淀处理排入城市管网，场地硬地化排水系统业主在移交场地前已施工完毕。（2）按施工需要机械进场就位。（3）根据工程进度安排各种工人分期进场。（4）对于进场的钢管、支架、提升支架、爬梯等经现验收合格后用于工程中。（5）砂、石、水泥、钢筋等材料的采购，经检验合格后用于工程中。（6）布置供电、供水线路。4）生产准备（1）建筑材料及安全防护用品准备：水泥、钢材、砂石三大建筑材料，特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。（2）施工中计划投入主要施工机械包括：根据本工程的特点，拟采用空压机和水钻开挖； 土方采用卷扬机吊运；人力斗车数辆；（3）安全防护用品有：安全帽、安全带、安全绳，应急软爬梯，14钢爬梯，防坠器，气体检测仪。其种类和数量满足施工要求（4）施工管理人员进场后，做好如下准备工作：会同有关单位做好现场的移交工作，包括测量控制点以及有关技术资料，并复核控制点。（5）临时用电、临时用水的搭设、安装、调试。（6）组织施工管理人员及劳动力调配入场，满足施工要求。5）施工用电供配电方式由业主提供配电室引出一路电源至总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不能混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式与树干式相结合的配电方式。 施工现场主要干线采用YC橡套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。 现场临时配电箱采用统一购置3C认证标准固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内均设置漏电保护，以实现三级漏电保护。施工现场供电采用TN-S接零保护系统，保护零线应与工作零线分开单独使用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠的电气连接，不能一部分接零，一部分接地。施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型，漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。潮湿及手持工具末级漏电动作电流应不大于15mA。配电箱实行一机一闸，并应有过载、短路、及断路保护功能。配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。桩孔内及潮湿场所采用安全电压36V或24V照明，所有220V灯具都均使用单极漏电保护开关。电气设备，配电系统要定期检查，做好记录。线路检修时，由专业电工检修设专人统一组织，统一指挥。1.5施工危险源识别人工挖孔桩是用人工自上而下逐层开挖，土方及强风化岩层用风镐进行，中风化岩层用水钻进行，弃土装入吊桶内，垂直运输。在孔口安装型钢支架，用慢速卷扬机提升，吊出地面后，再用其他运输工具运出。由于作业空间窄小；作业环境复杂；施工机具简单，易造成伤害。根据人工挖孔桩施工安全的难点，决定了本工程人工挖孔桩施工中存在以下几个危险源。1） 坍塌孔壁没有护壁设施，或护壁设施不完善；未按土质情况采取防流沙、涌水措施，造成孔壁坍塌，掩埋施工作业人员。2） 高处坠落地面作业人员或过往人员不慎坠入桩孔中；孔内作业人员在上下过程中失稳坠落孔底。3） 物体打击地面的工具、泥石等物因故掉入井内，以及桩孔内升降的工器具、吊桶中的泥土、砂、石掉下或吊桶脱钩、断绳而坠入孔底，击中孔底人员。4） 机械伤害作业人员在使用钢筋机械、起降、起重、搅拌、水钻等设备时未严格按操作规程操作或机械本身损坏造成作业人员发生安全事故。5） 触电因施工现场未严格“一机一闸一漏、一箱”设置，接线不规范，孔底照明不使用低压电，潜水泵抽水时，人员未及时离开等造成触电事故。6） 淹溺由于地下水压力大，以及施工措施不当造成孔桩内涌出大量泥浆，孔内人员不及时躲避，被水或泥浆淹溺。7） 中毒和窒息孔内有毒气体或含氧不足，在未进行气体检测及充分通风置换的情况下即下孔作业，引起中毒或窒息。8） 起重伤害在进行起重作业（包括吊运、安装、检修、试验）中发生的重物（包括吊具、吊重或吊臂）坠落、夹挤、物体打击、触电等事故如：起重作业时，脱钩砸人，钢丝绳断裂抽人等伤害；包括起重设备在使用和安装过程中的倾翻事故及提升设备过卷、蹲罐等事故。9） 车辆伤害我司在生产过程中，主要外请建筑材料运输车辆。由于环境不良，如场地狭窄、道路不畅、司机视线受阻等，或运输车辆保养不善，控制失效，如制动、刹车、转向失灵等，或因违章驾驶（超宽、超重、中心不稳）等，在行驶中发生碰撞、倾翻等，都可能导致车辆伤害，场区内道路无交通标志，夜晚运输时，道路照明不足，均可导致车辆伤害事故的发生。10）火灾发生火灾的因素有很多，比如线路老化，使用明火等。第二章 编制依据及说明2.1 编制说明本施工方案针对重庆市北碚区新城建设有限责任公司下穿道工程基础人工挖孔桩施工工艺进行编制。其中对工程的施工部署、主要施工方法、主要施工机械进场计划、劳动力安排计划；确保工程质量的组织措施、确保安全生产的组织措施、确保文明施工的组织措施、确保工期的组织措施、施工进度计划等做了详细的阐述，力求做到科学性、适用性及针对性。2.2 编制依据1 建设单位提供的重庆市北碚区新城建设有限责任公司下穿道工程施工图；2 岩土工程勘察报告；3 建筑地基基础工程施工质量验收规范（GB50202-2002）；4 混凝土结构工程施工质量验收规范（GB50204-2002）（2011年版）；5 建筑桩基技术规范（JGJ94-2008）；6 建筑基桩检测技术规范（JGJ106-2003）；7 建筑施工安全检查标准（JGJ59-2011）；8 建筑施工手册（第四版）；9 建筑工程施工现场供用电安全规范（GB50194-93）；10 施工现场临时用电安全技术规范（JGJ46-2012）；11 建筑机械使用安全技术规程（JGJ33-2012）；12 施工现场机械设备检查技术规程（JGJ160-2008）；13 建筑施工土石方安全技术规范（JGJ180-2009）；14 重庆市房屋建筑和市政基础设施工程施工现场文明施工标准（渝建发201425号）；15 生产经营单位生产安全事故应急预案编制导则（GBT29639-2013）；16 危险性较大的分部分项工程安全管理办法（建质200987号）；17 生产过程危险和有害因素分类与代码（GB/T13861-2009）；18 关于遏制市政工程人工挖孔桩施工（维护）中毒事故的通知（建安办200510号）；19 龙门架及井架物料提升机安全技术规范（JGJ 88-2010）；20 特种设备安全监察条例（国务院373号令）；21 建筑基坑支护技术规程（JGJ 120-2012）；22 关于加强人工挖孔桩作业安全工作的紧急通知（渝建发201195号）；23 危险性较大的分部分项工程安全管理实施细则（渝建安发201416号）；25 建筑基坑工程监测技术规范（GB50497-2009）26 建设工程施工现场消防安全技术规范（GB50320-2011）；27 建筑施工作业劳动防护用品配备及使用标准(JGJ184-2009)；28 建筑工程预防坍塌事故若干规定（建质200382号）29 企业职工伤亡事故分类标准（GB6441-86）;30 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）；31 建筑施工高处作业安全技术规范（JGJ80-2016）；32 特种设备安全监察条例（国务院549号令）33 本工程人工挖孔桩可行性报告、施工组织设计及专项施工方案； 34 本公司质量手册、程序文件及规章制度,国家及地方相关法律法规及行业规范等。35 建筑桩基础设计与施工验收规范DBJ50-200-201436 GB51004-2015等第三章 施工计划3.1 施工进度计划人工挖孔桩基础总工期控制在60天（跳桩施工），保证业主节点工期，实际施工日期按建设单位交场的时间为准。进度计划横道图见附图3.2 材料计划基础施工材料使用计划表序号名称规格数量用途1钢管485000 m加工场地、周边防护、支架2扣件2000颗加工场地、周边防护、搭设支架用3九夹板15mm100张周边防护、封闭基坑口4木枋50*5mm10m3支模板5竹跳板200块临设双层防护及搭跳铺路等6桩护壁模板定型钢模20套人工挖孔桩护壁模板用3.3 设备计划基础施工主要机械设备计划表序号机械设备名称型号规格数量主要性能指标1单筒卷扬机0.5T501.1KW2污水泵502.2KW3空压机1518.5KW4风镐455风枪406小型鼓风机503KW7水位计209砼输送泵HBT-60160m3/h10钢筋弯曲机45KW11钢筋切断机25KW12钢筋调直机25KW13电焊机BX3-500314振捣棒ZN50102.2KW15全站仪NTS-302b1216水准仪NL32A317对讲机1218水钻5019防毒面具320照相机221上下爬梯10022应急软梯523防坠器5024气体检测仪5第四章 施工技术4.1 技术参数4.1.1每节挖孔进尺深度应根据现场实际土质和地下水位确定。一般土质较好，无地下水或地下水位较少时，以每次进尺深度不超过1.0米，如地下水位较高，土质较软时，每次进尺深度以不超过0.5米为宜；当遇到流沙或流泥时，进尺深度应控制在0.3米以内。如地下水压力较大，涌沙涌泥难以进尺时，可先用降水方案降低水位，并用钢筋设护壁插下，然后用草袋之类物品堵住流沙、流泥，然后再清孔、绑筋、支模浇灌混凝土护壁。4.1.2 施工平台采用普通钢管搭设，提升系统采用电动葫芦、吊桶提升。其计算书及搭设示意图附后。4.1.3 井内作业人员上下采用钢爬梯，并设置应急尼龙保险绳。4.1.4 桩间净距小于2.5米桩孔跳桩施工。4.2工艺流程人工挖孔桩施工工艺流程：开挖前先对桩孔进行定位、放线 挖去表层松土，按要求做砼护圈 轴线标高抄测在护圈上 开挖排水沟、集水井，作好排水措施 挖第一节桩孔土石方 绑扎护壁钢筋 支模浇第一节护壁 护壁上口设定桩位十字线 安装垂直提升架、吊桶、通风、照明设施 开挖桩基第二节土石方，重复施工挖至桩基持力层 校核桩孔垂直度及大小 成孔、取岩芯试验 试验合格后挖至设计嵌岩深度终孔（扩底） 验孔 清孔封底 吊放钢筋笼就位、隐蔽验收 浇筑混凝土至设计高程 浮浆砼凿打 桩基动（声）测检测第二批桩孔施工（同上）。防护图：测量放样施工准备平场地截排水清刷坡安扒杆井架及卷扬机、通风设备桩身开挖出渣检查井壁绘地质展示绑扎护壁钢筋护壁立模灌注护壁砼拆模桩底达标井内排水井内通风照明钢筋制作与安装钢筋笼配料拌和灌注桩身砼成桩制取试件4.3施工方法4.3.1桩孔定位放线桩基平面主轴线测量控制：拟采用主轴线测量控制网。楼的桩基平面主轴线测量控制网以导线坐标控制点用极坐标法引测。采用全圆归零测法依次测量相邻两点的距离角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。平面主轴线控制导线点长久稳定是控制网精度的保证，导线点埋设按国家二级变形监测基准点位要求。控制点位在使用中不可避免的会存在位移现象，使用期间每周进行一次校测，平差后解算出每个点位数据修正值作为导线点的坐标值。标准水平桩高程控制网：从水准点及现状标准水平桩，利用主轴线平面控制网控制桩引测高程控制点，形成闭合水准路线，构成标准水平桩高程控制网。在现场塔吊的标准节上标设标高控制点，用来控制基础标高。4.3.2砼井圈定位以挖孔定点为圆心画圆做砼井圈时，直径按砼护壁直径加大150mm，便于浇筑护壁砼。砖井圈一作护壁外模，二是控制桩孔位置的精确。砌筑200mm高，同时也可作为垂直提升架基础用，砌后采用1：2水泥砂浆抹面，厚度2530mm，粉饰的目的为了将桩孔线（轴线及桩中心线）置于井口上，同时将标高置于井壁上，以控制桩孔深度与建筑标高，以及作为准确计算钢筋笼长度和砼工程量的可靠依据，同时也作为挡水围基，使地表水不进入坑内。4.3.3开挖排水沟、集水井，作好排水措施1、排水现场场地平坦，主要排水措施排水沟排到各栋楼旁边的3m*3m*3m沉底池中沉淀后，排到市政管道的污水井中。2、井内有少量水的再采用井内降水，在孔桩开挖过程中桩井内渗水可利用桩孔自身降水，方法是： 少量渗水可在桩孔内挖小集水坑，随挖土随用吊桶吊出。 渗水量稍大可在桩孔内挖一较深集水井，用小型潜水泵抽出，随土加深集水井。 渗水量较大时，可在每一区域内选一桩超前开挖，作为周围桩孔的降水井。如遇到大量渗水导致不能安全施工时，立即停止人员下井作业，并及时报告监理、业主和设计单位进行调整施工工艺。4.3.4挖第一节桩孔土石方砌井圈砌好后将挖孔桩中线置于井口上，根据中线检查井圈位置是否正确有无偏差，当偏差值符合规范时，即开挖第一节桩孔土石方，桩的上口至底部挖1000mm（模高1m），采用十字镐及铁铲开挖。当遇孤石时，采用风镐开挖，挖至1000mm时，剪平桩底。4.3.5 护壁钢筋制作及绑扎本工程护壁钢筋采用8盘元，盘元钢筋用调直机校直，钢筋校直前应将现场平整，碎石铺垫，以防钢筋沾泥，钢筋校直后，竖筋制作成型。环筋采用未校直盘元，按每节护壁设计尺寸需用量直接下料；搭接长度300mm，绑扎时用22#扎丝绑扎，不能跳扎漏扎。对护壁钢筋应重点检查，按主体钢筋工程进行验收，以保证护壁的刚度，抵御土压力用于保证桩孔操作人员的安全。护壁与护壁间的竖筋搭接长度为300，位置正接，环形筋必须按设计要求间距控制。支模前护壁钢筋应进行认真检查和填写检查记录备查。护壁施工详图：4.3.6 支模浇筑第一节护壁砼护壁筋扎好检查合格后，即可支模。模板采用定型钢模，支模应用上口十字线对上口模板，下口模板进行周边量测，当位置准确后，采用卵石或砖头固定上口，下部模板固定采用25，L=500mm钢筋打入孔内100200，每孔固定钢筋应不低于8根。护壁砼采用机械拌合，砼浇筑时首先应将模板用水浇润，然后对称下料，待料下至2/3时，可采用振动棒振捣密实，也可采用人工插钎的形式进行捣固。该道工序的重点一是保证砼的厚度，二是保证砼的密实，确保护壁不渗漏和稳定。由于该工程场地表层部分为人工回填土石方，新回填的土石混合体在开挖过程中极易造成塌孔，给人工挖孔桩的施工带来很大的影响，除增加施工难度、影响施工进度外，也带来严重的安全隐患，按照设计，护壁砼同桩身砼标号为C30，护壁上口厚150mm，下口厚100mmmm。第一节 护壁还应做好“锁口”及“锁颈”，沿桩孔口连续设置，按设计要求，高度为200mm，宽100mm，做法详桩孔顶护筒大样图。4.3.7 护壁上口设定桩位十字线第一节护壁砼形成之后，施工人员应将原桩位线还原到护壁砼上口去，并作好醒目油漆标记。同时在第一节护壁内应弹上十字线，该十字线既是控制挖孔桩轴线的重要轴线控制线，又是建筑物轴线，因此应进行检查核实、校正，做到万无一失。4.3.8 安装垂直提升架垂直提升架用普通钢管制作，中间搭设电动葫芦，出渣起吊时，桩孔一侧应设一平台，出渣起吊至井口时，应将吊桶落到平台上主要拉吊桶与电动葫芦同步，当动作不协调时，易将土石坠入坑内。吊桶不能装满，应控制在八成满状态，并将吊桶土石运至桩基1m之外堆放，减轻井口部的压力压强。为了便于施工，防雨棚采用成品的防雨大伞或者用彩条布搭设，既可满足遮雨防晒的要求，又安拆方便。4.3.9 向下开挖桩身土石方下面桩身土石方开挖方式同第一节桩孔土石方，但不同的是随着进程的推进安全措施方面的事项就越来越突出。井内人员上下使用钢爬梯，不得攀爬护壁或乘提升吊具上下，并配备应急软爬梯和随桩开挖延长的保险绳，人员上下时系好安全绳，孔口作业人员也应系挂好安全带。钢爬梯固定在井口护壁预留锚环上，应急软爬梯采用在市场上采购的成品，应急保险绳为尼龙绳。每节桩孔成孔时均应将桩底剪平，土石裂缝渗出的水，用50mm口径30M扬程污水泵进行抽水。桩孔内开挖的渣土堆放在桩孔边沿1.0m以外，堆放高度小于1.5m，并及时用塔吊清运。当土石方挖至中风化层即将扩孔时，应通知监理单位、建设单位，以书面形式进行扩孔报验，并在扩孔过程中取岩芯试件，岩芯试件应在监理的见证下进检。挖孔桩挖至设计深度，逐孔进行终孔验收，终孔验收的重点是持力层的岩土特征。对单柱单桩的大直径桩，承载能力主要取决于持力层岩石特征和下卧层的持力性状，终孔时，由地勘部门核实孔底下5m或3倍桩径深度范围内持力层是否存在溶洞、破碎带和软夹层等，并提供岩芯抗压，强度试验报告。经设计、勘测、监理、业主、质监站共同验收，验收合格后，应立即封底和灌注桩身混凝土。4.3.10 钢筋笼制作安装挖孔桩桩芯钢筋笼采取现场孔外预制成型,用塔吊吊运放入孔内定位，钢筋笼纵向钢筋连接采用绑扎搭接,钢筋笼设置C142000加劲焊接环并与纵筋焊接，钢筋笼外环10钢筋与纵向钢筋的连接采用绑扎,为防止钢筋笼变形,笼内设C142000钢筋支撑（梅花型设置） （如下图）。为保证钢筋笼位置正确和混凝土保护层厚度，在笼的四周纵向筋每隔3m加焊一钢筋耳朵，作钢筋笼保护层控制用。钢筋笼定位后，须经监理验收。支撑钢筋与加劲柱插筋固定示意图钢筋笼固定示意图钢管固定支架“井”字箍2C14点焊柱插筋加劲箍2C142000支撑钢筋2C142000箍帮条单面焊4.3.11 桩芯砼浇筑钢筋就位检查合格后，即进行桩芯砼浇筑。砼浇筑前应将坑底杂物、污水清理干净，严格控制砼的坍落度。浇筑时为了防止砼离析，应将泵管直接接入井内，距孔底3m，边浇边提升管子，每次浇筑高度应控制在1.5m，振动采用机械振动，操作者每浇筑1m左右下井打一次振动棒，或在井内随砼的浇筑高度而灵活打棒。本砼采用商品砼泵送浇筑，坍落度控制在20020mm，并随机抽样，每个挖孔桩应作砼试件；砼浇筑高度为承台下口上100mm或系梁下口（预留高度且应大于墩柱、墙插筋的锚固长度），同时注意孔内水泥浆是否超厚，如水泥粉煤灰浆子太厚时应组织人手将上部浆子舀掉，避免人工凿打浮浆太厚。4.3.12 浮浆砼凿打砼浇筑终凝后即可进行浮浆砼凿打，凿打厚度50mm150mm为宜，直至石子显现均匀即可，浮浆剔打后应在挖孔桩主筋上抄平，为下道工序创造条件。4.3.13桩基检测桩身长度大于16米的桩全数采用声波透射法检测，其余桩按总量的10%采用声波透射法检测。声测管埋设方案：等腰三角形对称埋设3根50mm声测管。桩基础超声波检测管在钢筋笼下桩孔前的安装：（1）由钢筋笼制作完成后，可进行声测管预备安装工作。安装前仔细检查待用的管及配件是否完好，如有损伤和缺陷予以修复矫正或弃用；（2）第一截钢筋笼（即桩孔最底部的笼架）声测管的安装。选取一端带有铁底盖封头的声测管，底盖一端向下固定在钢筋笼主筋上，声测管最底部的安装应保持在钢筋末端5-10cm以上（短于钢筋），管身必须固定在钢筋笼三角支撑架以内，以防止在浇灌混凝土时与砼管发生碰撞。管身的固定：第一截钢筋笼上的声测管必须固定牢固，用两根短钢筋条焊接在管底盖上托住管身，并在管底上方10-20cm处用8mm钢筋围箍管身，将托底钢筋和围箍钢筋焊接在钢筋笼主筋上，同时用双股铁丝捆扎紧固（每间隔4m左右捆扎一道），防止其在以后吊装下笼或浇铸混凝土时出现上下窜动及左右移位。（3）其它截钢筋笼声测管的安装。选取声测管平口端向下、扩口端向上安装于钢筋笼架上，向下一头用铁丝穿过吊耳紧固捆扎于钢筋笼主筋上，防止钢筋笼吊装时声测管落下。其它部位每间隔4-5m用铁丝圈在钢筋笼架上，不要捆扎紧固，保证其纵向移动方便、径向有20cm的活动余地，以便钢筋笼下桩时声测管在连接时操作方便。（4）钢筋笼架长于声测管时，可事先进行声测管的连接。将待接声测管平口端水平推插入另一声测管扩口端，必须推插至安全黄线标志出，如推插较紧，可在密封胶圈蘸水润滑后，旋纽推进。同时两管的吊耳保证在一条直线上，以保证连接的紧密度和同心度。推插到位后，用铁丝将两根待接的声测管接头处同侧吊耳分别串联，扭紧铁丝予以固定，以防管体在外力作用下发生松脱。注意事项：（1）第一截钢筋笼架上的声测管必须固定紧固；（2）第一截钢筋笼架上的声测管底部短于钢筋5-10cm；（3）其它截钢筋笼架上的声测管仅最下一头固定紧固，其它部位不要紧固；（4）声测管连接时必须推插至安全黄线位置，吊耳用铁丝扭紧。2声测管在钢筋笼下桩孔时的安装。（7）声测管安装完毕后，在声测管顶端套上橡胶顶盖，防止管内进入杂物。（8）在浇注混凝土前，再次检查管顶是否密封严实。注意事项：（1）声测管安装连接前检查密封胶圈是否完好、位置是否到位；（2）声测管连接时必须推插至安全黄线位置，吊耳用铁丝扭紧；（3）声测管安装必须保持垂直、固定紧固；（4）焊接钢筋时，避免点焊到声测管上或焊液流溅到管体或接头上； 特别注意：1.声测管的底头一定要短于笼的底部10cm；2.声测管下料切割时,切口毛边一定要用半圆锉打平滑(有利于后来探测器畅通无阻)。4.3.14开挖溶洞的施工方法4.3.14.1 根据地质结构和溶洞的情况及发育情况，溶洞可分为以下几种类型：（1）按溶洞的大小分 大溶洞：溶洞高度3m；小溶洞：溶洞高度3m. （2）按溶洞填充状态分 全填充溶洞：洞内完全
