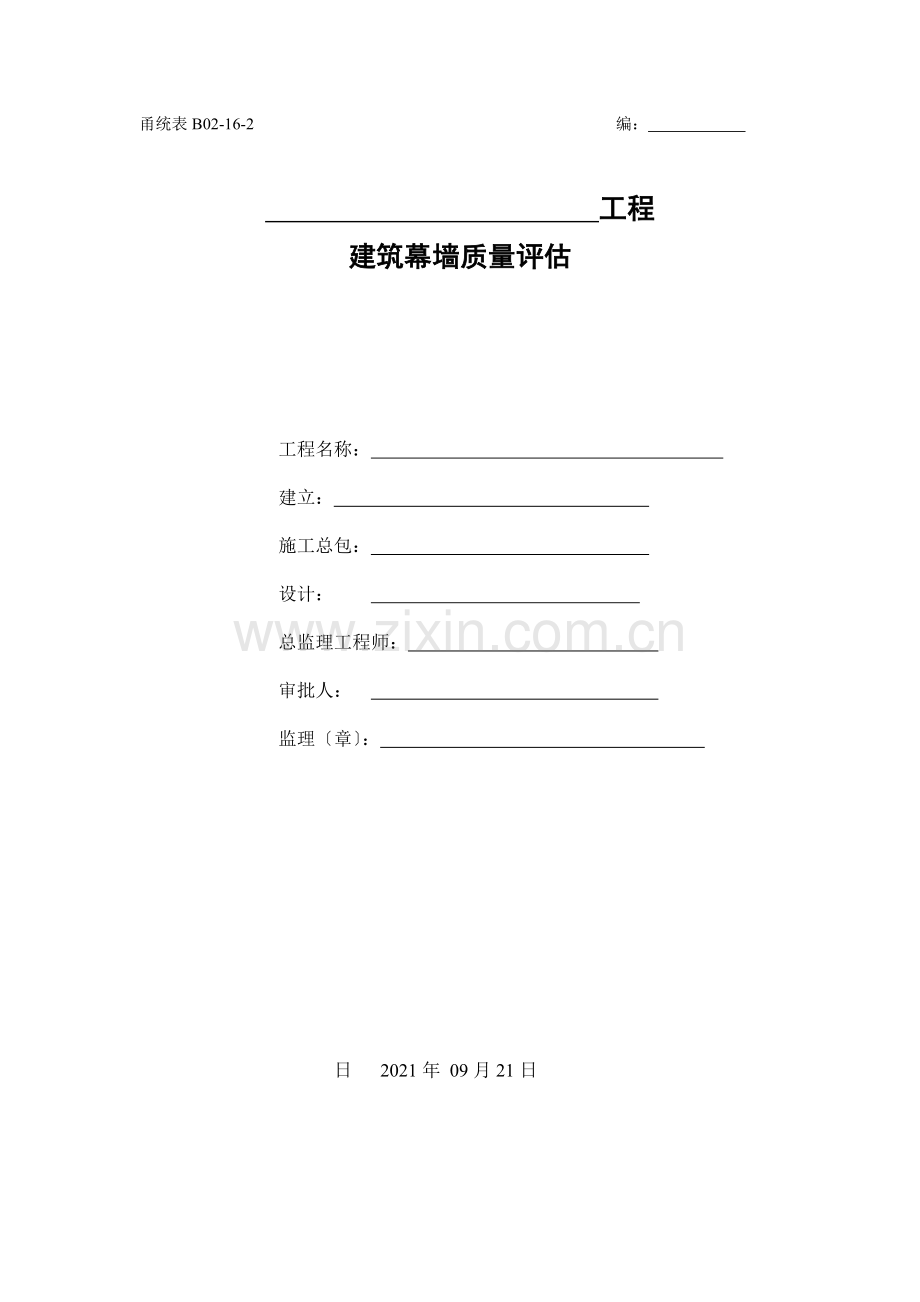

甬统表B02-16-2 编：

工程
建筑幕墙质量评估

工程名称：
建立：
施工总包：
设计：
总监理工程师：
审批人：
监理〔章〕：

日 2021年 09月21日

甬统表B02-16-2-1

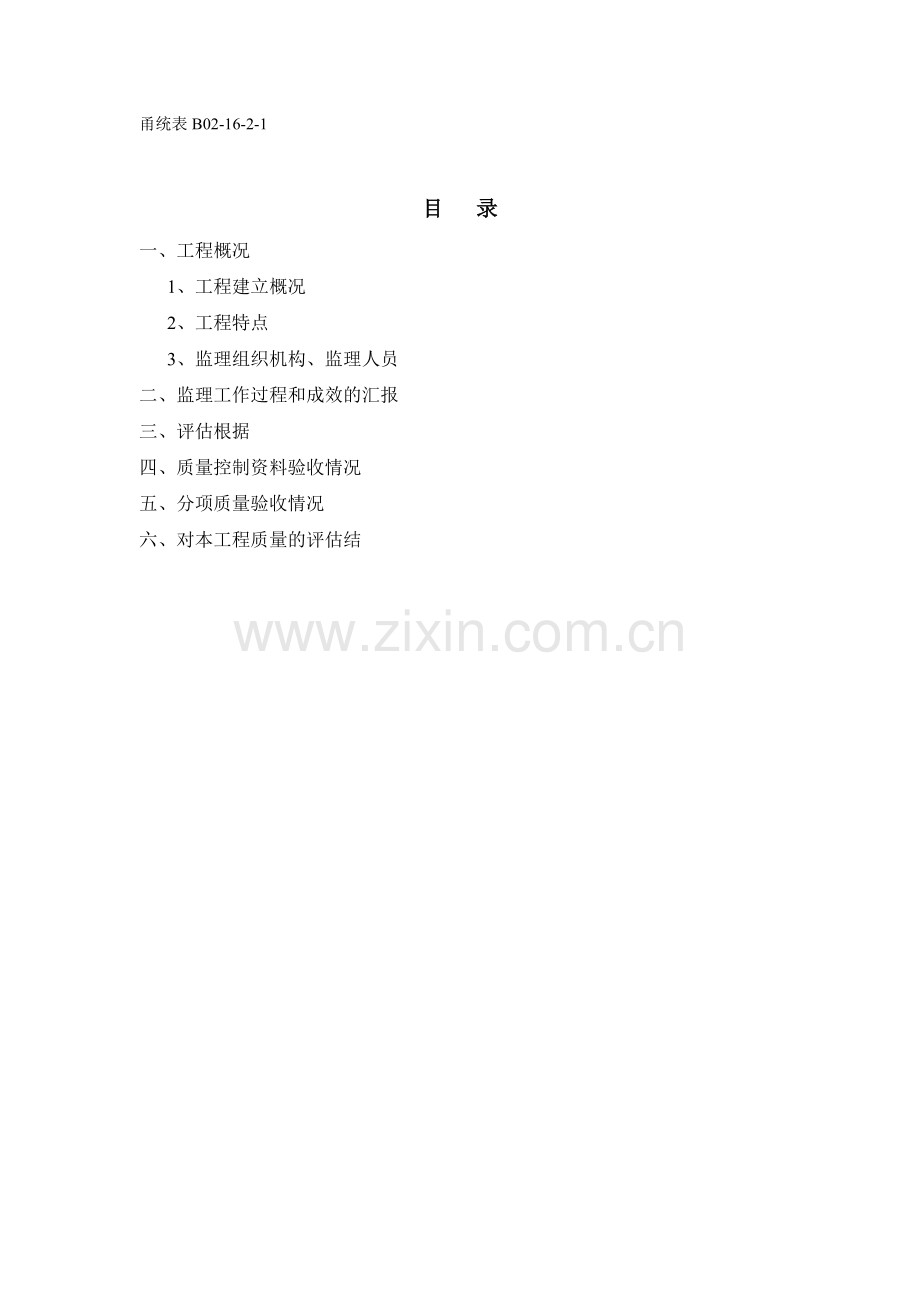

目 录
一、工程概况
1、工程建立概况
2、工程特点
3、监理组织机构、监理人员
二、监理工作过程和成效的汇报
三、工程质量评估根据
四、质量控制资料验收情况
五、分项质量验收情况
六、对本工程质量的评估结

一、工程概况：
 〔一〕工程建立概况
 1、工程名称：
 2、建立：
 3、设计：
 4、施工：
5、监理：
（二） 工程特点
工程特点：幕墙工程分玻璃幕墙、石材幕墙、金属幕墙三个分项工程幕墙面积18800m2银行大厦15层建筑物高度为63.575米。恒隆商务大厦21层建筑物高度为 79.775米。本工程玻璃幕墙采用160系列半明框中空玻璃幕墙幕墙玻璃采用6low-E+12A+6白双钢钢化中空低反射膜玻璃低反射膜金属幕墙采用氟碳喷涂铝单板内设置保温矿棉。石材幕墙采用3cm火烧花岗岩板材饰面。
〔三〕工程监理机构及监理人员：
现场监理组织机构由我派遣成立 第四 工程工程监理组。
监理人员一览表：
岗 位
姓 名
备注
总监理工程师

全国注册监理工程师
土建专业监理工程师

监理工程师
土建监理员

监理员
安装专业监理工程师

监理工程师

二、监理工作过程和成效的汇报：
1、本监理工程部建立以总监为中心的质量保证体系各专业监理人员装备齐全制定岗位责任制；对隐蔽工程、分项、分部工程〔工序〕及时进展验收签证：
2、工程监理机构在施工过程中执行有关法律、法规、强迫性、强迫性条文、设计、严格执行承包合同、工程报验制度、建筑材料进场检验制度、见证取样制度等。
3、工程监理严格按工程监理执行对每一项隐蔽工程均严格按设计及要求进展检查合格前方可允许其进入下道工序施工在此根底上认真做好隐蔽检查验收纪录。
4、工程监理机构在施工过程中严把原材料质量关。对节能工程中所使用的进场原材料均在有合格证及出厂检验的根底上进展见证取样并送检复试合格后才允许其在节能工程中使用。
5、在施工过程中监理口头提出整改施工能按时限落实整改并经监理验收。
三、工程质量评估根据：
1、 经审批通过的?监理规划?
2、幕墙设计图纸、计算书和设计变更；
3、现行施工验收、设计、检验评定、技术、有关规定
4、?建筑工程施工质量验收统一?GB50300—2001
5、?玻璃幕墙工程技术?JGJ102—96
6、?玻璃幕墙工程质量检验?JGJ/T139—2001
7、?钢构造工程施工质量验收?GB50205—2001
8、?建筑钢构造焊接规程?JCJ81－91
9、?建筑装饰装修工程质量验收?GB50210—2001
10、?建筑设计防火?GBJ16-87〔2001年部分修订〕
11、?高层民用建筑防火?GB50045-95〔1997年版〕
12、?建筑物防雷设计?GB50057
13、?建筑幕墙?JG3035-1996
14、?金属与石材幕墙工程技术? JGJ205-2001
15、?天然花岗石建筑板材? JC205-95
16、?钢构造设计? GBJ17-88
四、质量控制资料验收情况：
本工程技术质量控制资料经我监理方审核验收各项活动内容的记载和各种技术数据的形成是在整个施工过程中获得的在时间上及时的、内容上是的因此能反映整个施工过程的各阶段的工程质量理和施工理情况质量控制资料根本完好。
1、主要进场建筑原材料质量控制记录
幕墙材料质量保证书及验收汇总表
工程名称： 慈溪恒隆商务、农村合作银行大厦工程 质监登记： 编：01
序
材料名称
规格
消费厂家
数量
进场时间
质保书内容
验收结果
1
镀锌矩形
60*120*5*7000
无锡锦上钢
1700支
2008-12-03
齐全
合格
2
镀锌矩形
50*105*5*6000
无锡锦上钢
250支
2008-12-03
齐全
合格
3
镀锌连接角码
150*70*120*8
长葛鑫亿板材冲剪厂
10000支
2008-12-03
齐全
合格
4
镀锌连接角码
110*70*120*8
长葛鑫亿板材冲剪厂
5000支
2008-12-03
齐全
合格
5
镀锌连接角码
190*70*120*8
长葛鑫亿板材冲剪厂
2000支
2008-12-03
齐全
合格
6
热镀锌角钢
6.3*6.3*5*6000
上海闽旺钢铁
1800支
2008-12-08
齐全
合格
7
粉末喷涂铝合金幕墙料
QM07系列6063-T5
山澳美铝业
723.5Kg
2009-01-03
齐全
合格
8
极氧化铝合金幕墙料
QM07系列6063-T6
山澳美铝业
1455Kg
2009-01-03
齐全
合格
9
粉末喷涂铝合金幕墙料
QM07系列6063-T5
山澳美铝业
12364.5Kg
2009-01-03
齐全
合格
10
极氧化铝合金幕墙料
QM07系列6063-T6
山澳美铝业
2571.5Kg
2009-01-03
齐全
合格
11
粉末喷涂铝合金幕墙料
QM07系列6063-T6
山澳美铝业
8248 Kg
2009-01-09
齐全
合格
12
粉末喷涂铝合金幕墙料
QM07系列6063-T5
山澳美铝业
225Kg
2009-01-09
齐全
合格
13
极氧化铝合金幕墙料
QM07系列6063-T5
山澳美铝业
459Kg
2009-01-09
齐全
合格
14
粉末喷涂铝合金幕墙料
QM07系列6063-T5
山澳美铝业
413 Kg
2009-01-09
齐全
合格
15
粉末喷涂铝合金幕墙料
QM07系列6063-T6
山澳美铝业
6420Kg
2009-01-09
齐全
合格

总监理工程师： 监理工程师： 工程监理机构〔章〕：

幕墙材料质量保证书及验收汇总表
工程名称： 质监登记： 编：02
序
材料名称
规格
消费厂家
数量
进场时间
质保书内容
验收结果
1
粉末喷涂铝合金金幕墙料
QM07系列6063-T6
山澳美铝业
3186Kg
2009-01-15
齐全
合格
2
粉末喷涂铝合金金幕墙料
QM07系列6063-T5
山澳美铝业
1074 Kg
2009-01-15
齐全
合格
3
粉末喷涂铝合金金属幕墙料
QM07系列6063-T5
山澳美铝业
4175 Kg
2009-01-15
齐全
合格
4
粉末喷涂铝合金金幕墙料
QM07系列6063-T6
山澳美铝业
275 Kg
2009-01-15
齐全
合格
5
粉末喷涂铝合金金幕墙料
QM07系列6063-T5
山澳美铝业
2242 Kg
2009-01-15
齐全
合格
6
隔热幕墙料
QM07系列6063-T5
山澳美铝业
2303.5 Kg
2009-01-15
齐全
合格
7
粉末喷涂铝合金金幕墙料
QM07系列6063-T6
山澳美铝业
2448 Kg
2009-01-15
齐全
合格
8
粉末喷涂铝合金金幕墙料
QM07系列6063-T5
山澳美铝业
1226 Kg
2009-01-15
齐全
合格
9
隔热幕墙料
QM07系列6063-T5
山澳美铝业
15881.5 Kg
2009-01-15
齐全
合格
10
幕墙专用镀锌铁板
200×300×8
杭州洁萍幕墙配件厂
300支
2009-02-12
齐全
合格
11
角钢
5#
唐山东升金属制品
260支
2009-02-12
齐全
合格
12
角钢
6.3×6.3×5
唐山丰润区永强钢铁
2100支
2009-02-12
齐全
合格
13
后置埋件
250×350×8
上海浦东钢铁
1200支
2009-02-12
齐全
合格
14
避雷钢筋
Φ10
南京钢铁股份
4500m
2009-02-12
齐全
合格
15
粉末喷涂铝合金金属幕墙料
QM07系列6063-T5
山澳美铝业
4929Kg
2009-02-17
齐全
合格
16
粉末喷涂铝合金金幕墙料
QM07系列6063-T5
山澳美铝业
5224 Kg
2009-02-17
齐全
合格

总监理工程师： 监理工程师： 工程监理机构〔章〕：

幕墙材料质量保证书及验收汇总表
工程名称： 质监登记： 编：03
序
材料名称
规格
消费厂家
数量
进场时间
质保书内容
验收结果
1
隔热幕墙料
QM07系列6063-T5
山澳美铝业
225 Kg
2009-02-17
齐全
合格
2
粉末喷涂铝合金金幕墙料
QM07系列6063-T5
山澳美铝业
6308.5 Kg
2009-02-17
齐全
合格
3
隔热幕墙料
QM07系列6063-T5
山澳美铝业
12958.5 Kg
2009-02-17
齐全
合格
4
普通、机械胶合用热镀锌钢〔铁皮〕
1.5*1250*C
慈溪浒山海兴金属材料店
3500㎡
2009-04-04
齐全
合格
5
幕墙隔热料
QM07系列6063-T5
山澳美铝业
2300 kg
2009-04-04
齐全
合格
6
幕墙隔热料
QM07系列6063-T5
山澳美铝业
8142 kg
2009-04-04
齐全
合格
7
粉末喷涂铝合金金属幕墙料
QM07系列6063-T5
山澳美铝业
2779.5 kg
2009-04-04
齐全
合格
8
粉末喷涂铝合金金属幕墙料
QM07系列6063-T5
山澳美铝业
6096 kg
2009-04-04
齐全
合格
9
粉末喷涂铝合金金属幕墙料
QM07系列6063-T5
山澳美铝业
4648 kg
2009-04-04
齐全
合格
10
氧化料
QM07系列6063-T5
山澳美铝业
2142.2 kg
2009-04-04
齐全
合格
11
氧化料
QM07系列6063-T5
山澳美铝业
2037.5 kg
2009-04-04
齐全
合格
12
氧化料
QM07系列6063-T6
山澳美铝业
6449 kg
2009-04-04
齐全
合格
13
岩棉板
80-1200×600×50
上海然诺新型建筑材料
4000㎡
2009-04-08
齐全
合格
14
高强化学锚栓
RM12+RGM12*160N
慧鱼建筑锚栓
3500套
2009-04-12
齐全
合格
15
氟碳喷涂铝单板
三涂
山克厚卡特尔装饰材料
630㎡
2009-04-12
齐全
合格
16
氟碳喷涂铝单板
深灰色
山克厚卡特尔装饰材料
270.5㎡
2009-04-19
齐全
合格

总监理工程师 监理工程师： 工程监理机构〔章〕：

幕墙材料质量保证书及验收汇总表
工程名称： 质监登记： 编：04
序
材料名称
规格
消费厂家
数量
进场时间
质保书内容
验收结果
1
氟碳喷涂铝单板
银灰色
山克厚卡特尔装饰材料
560㎡
2009-04-19
齐全
合格
2
得玛西云石胶
A：B=100：3
上海大力士粘结剂
150箱
2009-04-19
齐全
合格
3
PU外墙半光面漆
〔白色〕
广州健邦化学
80箱
2009-04-19
齐全
合格
4
3cm火烧花岗岩
992*690*30
威海国威石材
3000 ㎡
2009-04-24
齐全
合格
5
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
5130Kg
2009-04-25
齐全
合格
6
粉末喷涂型材
QM07系列6063-T6
山澳美铝业
2924Kg
2009-04-25
齐全
合格
7
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
97.5Kg
2009-04-25
齐全
合格
8
粉末喷涂型材
QM07系列6063-T6
山澳美铝业
1577Kg
2009-04-25
齐全
合格
9
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
10559Kg
2009-04-25
齐全
合格
10
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
18413.5Kg
2009-04-25
齐全
合格
11
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
115Kg
2009-04-25
齐全
合格
12
粉末喷涂型材
QM07系列6063-T6
山澳美铝业
1808Kg
2009-04-25
齐全
合格
13
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
2310Kg
2009-04-25
齐全
合格
14
3cm火烧花岗岩
992*690*30
威海国威石材
510㎡
2009-05-14
齐全
合格
15
双钢中空玻璃
6low-E+12A+6白双 钢
杭州灯塔涂料玻璃
443.1
3㎡
2009-04-17
齐全
合格
16
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
9215Kg
2009-05-24
齐全
合格

总监理工程师： 监理工程师： 工程监理机构〔章〕：

幕墙材料质量保证书及验收汇总表
工程名称： 质监登记： 编：05
序
材料名称
规 格
消费厂家
数量
进场时间
质保书内容
验收结果
1
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
3345Kg
2009-05-24
齐全
合格
2
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
2153Kg
2009-05-24
齐全
合格
3
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
11996.5Kg
2009-05-24
齐全
合格
4
粉末喷涂型材
QM07系列6063-T5
山澳美铝业
2389.5Kg
2009-05-24
齐全
合格
5
3cm火烧花岗岩
992*690*30
威海国威石材
600㎡
2009-05-24
齐全
合格
6
建筑硅酮石材封胶〔软〕
JS-6000
杭州之江有机硅化工
1800支
2009-06-24
齐全
合格
7
建筑用硅酮耐候封胶〔软〕
JS-2000
杭州之江有机硅化工
2200支
2009-06-24
齐全
合格
8
石材嵌缝硅酮封胶
JS888
杭州之江有机硅化工
2000支
2009-06-24
齐全
合格
9
3cm火烧花岗岩
992*690*30
威海国威石材
490.5㎡
2009-07-01
齐全
合格
10
双面胶条
6*10
江阴伟业幕墙材料
4000m
2009-07-01
齐全
合格
11
方形钢
200*300*10
无锡双鹰特种钢
16T
2009-07-18
齐全
合格
12
方形钢
800*60*5
无锡双鹰特种钢
2T
2009-07-18
齐全
合格
13
方形钢
100*150*6
无锡双鹰特种钢
5T
2009-07-18
齐全
合格
14
双钢中空玻璃
6low-E+12A+6白双钢
杭州灯塔涂料玻璃
1290㎡
2009-05-20
齐全
合格
15
双钢中空玻璃
6low-E+12A+6白双钢
杭州灯塔涂料玻璃
1020㎡
2009-05-23
齐全
合格
16
双钢中空玻璃
6low-E+12A+6白双钢
杭州灯塔涂料玻璃
1780㎡
2009-05-29
齐全
合格

总监理工程师： 监理工程师： 工程监理机构〔章〕：

幕墙材料质量保证书及验收汇总表
工程名称： 质监登记： 编：06
序
材料名称
规 格
消费厂家
数量
进场时间
质保书内容
验收结果
1
双钢中空玻璃
6low-E+12A+6白双钢
杭州灯塔涂料玻璃
1188㎡
2009-06-14
齐全
合格
2
双钢中空玻璃
6low-E+12A+6白双钢
杭州灯塔涂料玻璃
1200㎡
2009-08-18
齐全
合格
3
3cm火烧花岗岩
992*690*30
威海国威石材
1312㎡
2009-04-26
齐全
合格
4
3cm火烧花岗岩
992*690*30
威海国威石材
690㎡
2009-05-24
齐全
合格
5
3cm火烧花岗岩
992*690*30
威海国威石材
790㎡
2009-05-31
齐全
合格
6
3cm火烧花岗岩
992*690*30
威海国威石材
480㎡
2009-06-06
齐全
合格
7
3cm火烧花岗岩
992*690*30
威海国威石材
902㎡
2009-06-14
齐全
合格
8
3cm火烧花岗岩
992*690*30
威海国威石材
1020㎡
2009-06-24
齐全
合格
9
3cm火烧花岗岩
992*690*30
威海国威石材
0㎡
2009-07-16
齐全
合格
10
3cm火烧花岗岩
992*690*30
威海国威石材
1023㎡
2009-07-29
齐全
合格
11
3cm火烧花岗岩
992*690*30
威海国威石材
1469㎡
2009-08-12
齐全
合格
12
3cm火烧花岗岩
992*690*30
威海国威石材
1433㎡
2009-08-28
齐全
合格
13

14

15

16

总监理工程师： 监理工程师： 工程监理机构〔章〕：

2、后置埋件的锚固承载力现场拉拔强度经现场实体抗拔检测检测合格
3、玻璃幕墙空气浸透性能、雨水浸透性能、风压变形性能、平面变形性能四性试验检测合格。
4、幕墙工程使用的硅酮胶经过指定的检测机构的检验相容性检验合格。
5、本工程采用共用接地装置接地电阻要求小于1欧姆。幕墙施工施工时型材与钢板互相焊接形成电气通路并与原土建构造接地焊接满足防雷的要求经测试接地电阻均不大于1欧姆。
6、幕墙工程所使用的中空玻璃检测经指定检测机构检验检测结果合格。
7、断桥隔热铝型材的抗剪性能、抗弯性能检测符合要求。
8、石材幕墙的石材性能检测符合要求。
五、分项质量验收情况 ：
〔 分项工程质量验收记录
工程名称

构造类型

检验批数

施工

工程经理

工程技术负责人

分包

分包负责人

分包工程经理

序
检验批部位、区段
施工检查评定结果
监理(建立)验收结
1
商务东立面1-6层

合 格
2
商务南立面1-6层

合 格
3
商务西立面1-6层

合 格
4
商务北立面1-6层

合 格
5
商务东立面6-12层

合 格
6
商务南立面6-12层

合 格
7
商务西立面6-12层

合 格
8
商务北立面6-12层

合 格
9
商务东立面12-18层

合 格
10
商务南立面12-18层

合 格
11
商务西立面12-18层

合 格
12
商务北立面12-18层

合 格
13
商务东立面18-顶层

合 格
14
商务南立面18-顶层

合 格
15
商务西立面18-顶层

合 格
16
商务北立面18-顶层

合 格
石材、玻璃、金属幕墙分项工程质量验收记录
工程名称
慈溪恒隆商务、农村合作银行大厦工程
构造类型
框剪构造
检验批数
12
施工
浙江东航建立集团
工程经理
方志立
工程技术负责人
陈雪林
分包

分包负责人

分包工程经理

序
检验批部位、区段
施工检查评定结果
监理(建立)验收结
1
行东立面1-6层

合 格
2
行南立面1-6层

合 格
3
行西立面1-6层

合 格
4
行北立面1-6层

合 格
5
银行东立面6-11层

合 格
6
银行南立面6-11层

合 格
7
行西立面6-11层

合 格
8
行北立面6-11层

合 格
9
银行东立面11-顶层

合 格
10
银行南立面11-顶层

合 格
11
行西立面11-顶层

合 格
12
北立面11-顶层

合 格
六、对本工程质量的评估结：
根据我工程部现场监理人员对幕墙工程的施工过程进展监理及跟踪检测经历收、整改本工程到达设计图纸要求的预定目的工程质量控制资料完好并符合要求平安和功能检验资料完好并符合要求 质量等级评定为合格。

第 工程监理部
2010年09月21日
