九年级物理电路图专题训练

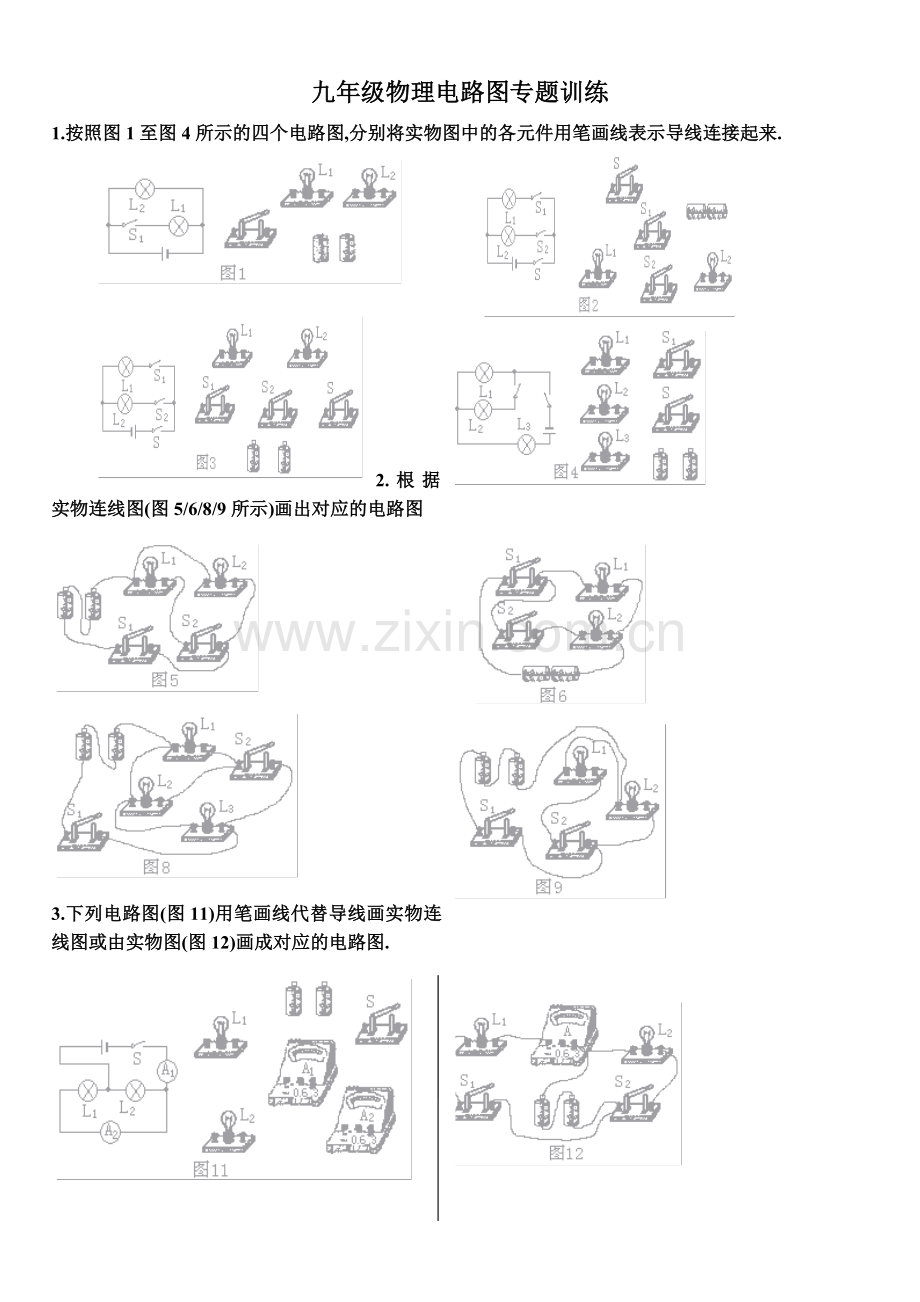

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.

2.根据实物连线图(图5/6/8/9所示)画出对应的电路图

3.下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.

L1
L2
L3
L1
L2

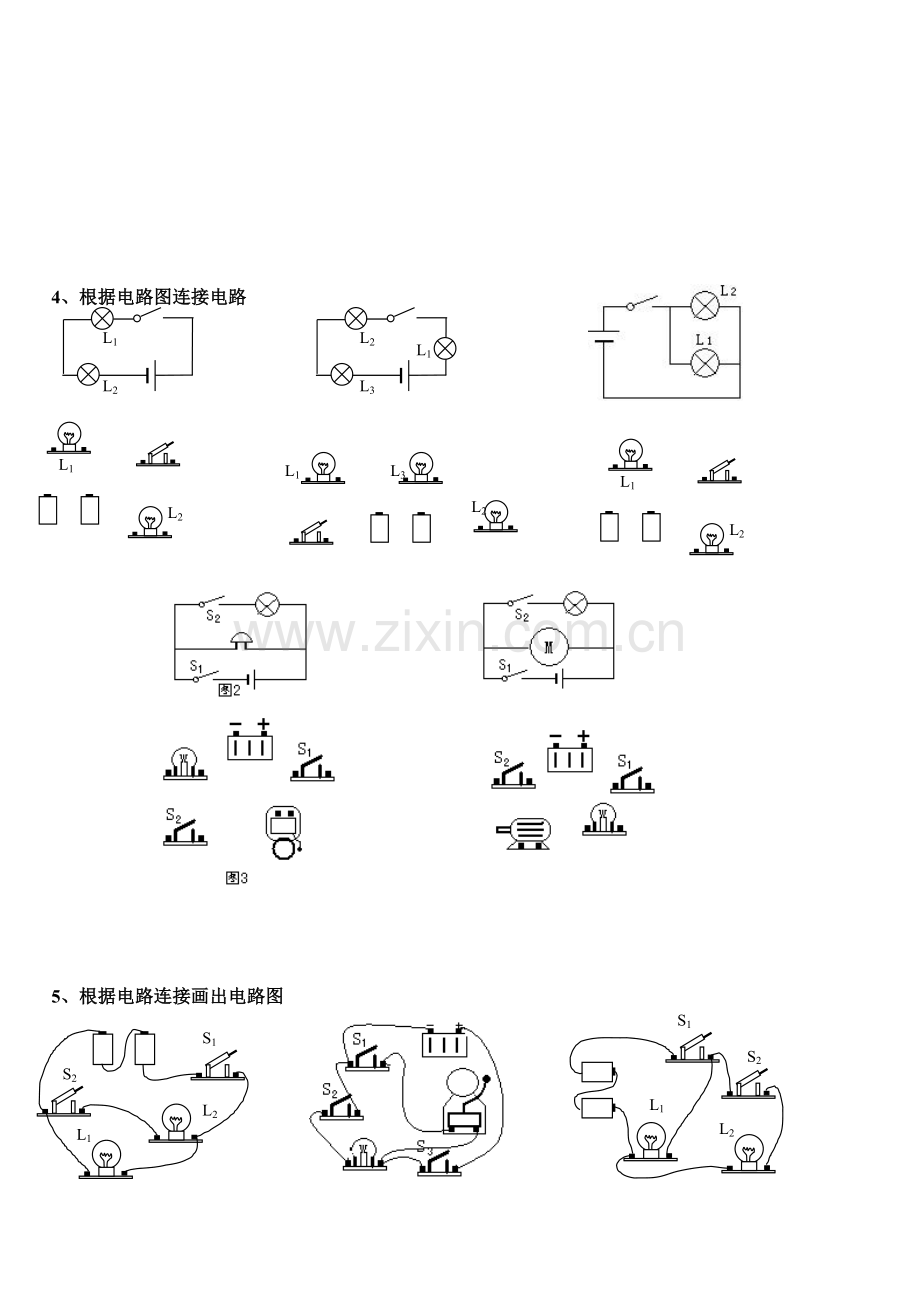

4、根据电路图连接电路

L1
L2

L1
L3
L2
L1
L2

S1
S2
L1
L2
5、根据电路连接画出电路图
L1
L2
S1
S2

6. 要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。
A： 。
B： 。
C： 。

7. 如图所示，现有一个电池组、两个开关和两盏
电灯，请你连接好下面的实物电路图，使S1闭合
时L1亮，S2闭合时L2亮。

8.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃
不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.
试画出符合以上要求的电路图.

9、以下是小明和小杰写的一份探究报告
问题：并联电路干路电流与各支路电流有什么关系？
猜想：干路中的电流等于各支路中的电流之和
设计实验：略
进行实验：闭合开关，记录A、B、C各点的电流值如下表所示
A点电流IA/A
B点电流IB/B
C点电流IC/A
0.4
0.4
0.8
（1）小明的结论是______（填“正确”或“不正确”）
（2）请你分析说明小明同学这一实验方案中的不足：
____________________________________________________________________
（3）实验的改进方法：______________________________________________
