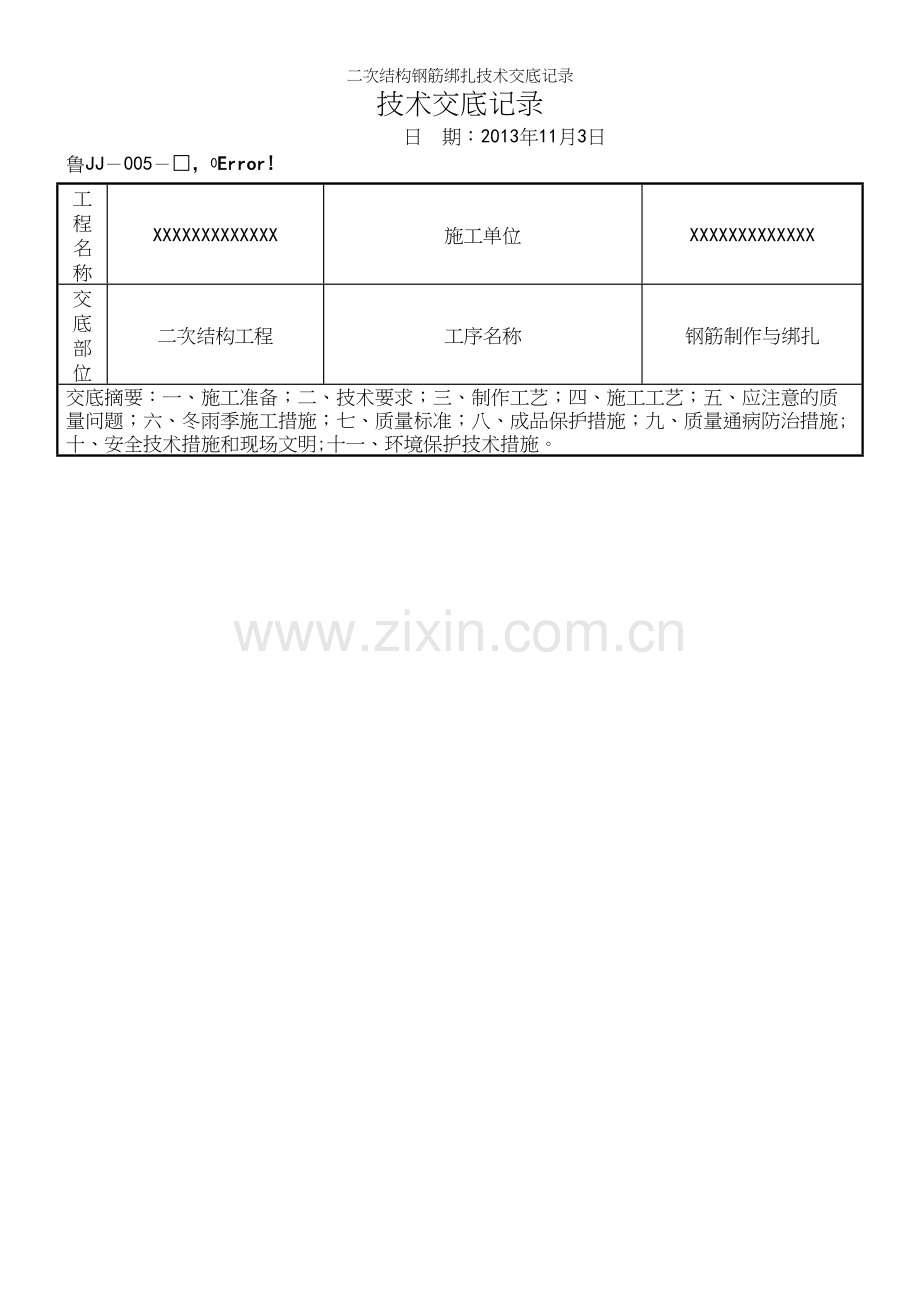

技术交底记录
日　期：2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
二次结构工程
工序名称
钢筋制作与绑扎
交底摘要：一、施工准备；二、技术要求；三、制作工艺；四、施工工艺；五、应注意的质量问题；六、冬雨季施工措施；七、质量标准；八、成品保护措施；九、质量通病防治措施;十、安全技术措施和现场文明;十一、环境保护技术措施。
交底内容:
一、施工准备:
（一）材料及主要机具：
1、钢筋：须有出厂合格证，按规定作力学性能复试,复验合格后方可使用，当加工过程中发生脆断等特殊情况，立即报告技术人员做化学成分检验。钢筋应无老锈及油污。
2、绑扎丝：采用20－22号铁丝（火烧丝）或镀锌丝(铅丝）。绑扎丝的切断长度要满足使用要求.
3、控制混凝土保护层用的大理石垫块、塑料卡、各种挂钩或撑杆等。
4、机械：钢筋切断机、弯曲机、钢筋调直机。
5、工具：钢筋钩子、橇棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
(二)作业条件:
1、按施工现场平面图规定的位置,将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行处理.
2、核对钢筋的级别,型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、熟悉图纸，确定钢筋穿插就位顺序,并与有关工种做好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法。
二、技术要求：
1、钢筋的最小锚固以及搭接长度应符合设计要求,搭接区的箍筋应该加密，
2、钢筋绑扎应牢固，不得有漏扣和脱口现象，
3、对锈蚀比较严重的钢筋严禁应用于工程中，比较轻的经除锈以后可以使用。
4、钢筋的下料规格应符合规范规定要求。
5、对一级钢弯钩长度应符合设计要求。
2、钢筋保护层厚度：
部位
厚度（mm）
柱
20
窗台、圈梁
20

项目(专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日　期:2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
二次结构工程
工序名称
钢筋制作与绑扎
交底内容：
三、制作工艺：
（一)钢筋配料：钢筋下料长度计算：钢筋因弯曲或弯钩会使其长度变化,在配料中不能直接根据图纸中尺寸下料：必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度.各种钢筋下料长度计算如下:
直钢筋下料长度＝构件长度－保护层厚度+弯钩增加长度
弯起钢筋下料长度＝直段长度+斜段长度—弯曲调整值+弯钩增加长度
箍筋下料长度＝箍筋周长+箍筋调整值
上述钢筋需要搭接的话,还应增加钢筋搭接长度.
（二）钢筋调直：采用调直机调直钢筋.
（三)钢筋切断工艺：
1、将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料,后断短料，减小短头，减少损耗。
2、断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。
3、在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除;如发现钢筋的硬度与该钢种有较大的出入，应及时向技术人员反映，查明情况。
4、质量要求：
钢筋的断口不得有马蹄形或起弯等现象。
钢筋和长度应力求准确，其允许偏差±10㎜。
(四）钢筋弯曲工艺：
1、划线:钢筋弯曲前,对形状复杂的钢筋(如弯起钢筋)，根据钢筋料牌上标明和尺寸，用粉笔将各弯曲点位置划出.划线时应注意:
项目（专业）
技术负责人

交底人

接受交底人

注:本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日　期：2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
二次结构工程
工序名称
钢筋制作与绑扎
交底内容：
根据不同的弯曲角度扣除弯曲调整值，其扣法应从相邻两段长度中各扣一半。
钢筋端部带有半圆弯钩时，该段长度划线时增加0。5倍.
划线工作宜从钢筋中线开始划线，如划到另一端有出入时，则应重新调整.
2、钢筋在弯曲机上成型时，心轴直径应是钢筋直径的2.5倍，成型轴应为偏心轴套,以便适应不同直径的钢筋弯曲需要。
3、质量要求：
钢筋形状正确，平面上没有翘曲不平现象。
钢筋末端弯钩的净空直径不小于钢筋直径的2.5倍。
钢筋弯曲点处不得有裂缝，为此，对II级及II级以上的钢筋不能弯过头再弯回来.
四、施工工艺：
（一）柱、圈梁、窗台梁钢筋绑扎：
(1）全部钢筋连接采用搭接绑扎连接.
（2）箍筋的绑扎：在绑扎前用粉笔画出箍筋的间距，将已套好的箍筋往上移动，由上向下用包袱扣绑扎。箍筋的接头应沿柱子竖向交错布置。设有拉结筋时，拉结筋应钩住钢筋。
（3）柱筋保护层：将塑料保护层卡在柱箍筋上，间距500mm左右，以保证主筋保护层厚度,绑扎箍筋时，绑扎扣相互间成八字型。
五、应注意的质量问题：
1、浇筑混凝土前检查位置是否正确,振捣混凝土时防止碰动钢筋,浇完混凝土后立即修整甩筋的位置,防止柱筋、墙筋位移。
2、圈梁钢筋骨架尺寸小于设计尺寸,配制箍筋时应按内皮尺寸计算.
3、圈梁、柱箍筋加密区，熟悉图纸后按要求施工。
项目（专业)
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存,一份接受交底单位存.
技术交底记录
日　期：2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
二次结构工程
工序名称
钢筋制作与绑扎
交底内容：
4、圈梁主筋伸入支座长度要符合设计要求，弯起钢筋位置应准确。
5、受力钢筋接头位置,应相互错开，同一截面有接头的受力钢筋截面面积占总面积的百分率，绑扎骨架的受拉区小于25％,受压区小于50％，受力焊接头受拉区小于50％.
6、绑竖向受力筋时要吊正,搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进行绑扎,并采取措施固定钢筋，防止柱钢筋骨架不垂直.
7、在钢筋配料加工时要注意,端头有对焊接头时，要避开搭接范围,防止绑扎接头内混入对焊接头。
六、冬季施工措施：
1、钢筋原材的堆放场地要有良好的排水措施，钢筋要堆放在砖垛上.
2、钢筋成品要整齐摆放在加工棚内,不得露天摆放。
3、钢筋绑扎后尽快浇筑砼,不得搁置时间过长，防止钢筋锈蚀
七、质量标准：
（一）钢筋加工工程：
1、主控项目：
（1）受力钢筋弯钩和弯折应符合下列规定：
一级钢筋末端需要做135º弯钩时，其圆弧弯曲直径D不小于钢筋直径d的4倍，平直部分长度应符合设计要求。
末端需做90°弯钩时弯曲直径D不小于钢筋直径d的5倍，平直部分长度符合设计要求.
弯起钢筋中间部分弯折处的弯曲直径D不小于钢筋直径d的5倍。
钢筋的箍筋末端均应弯钩，形式应符合设计要求。
2、一般项目：
1）钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈，观察检查。
（2）钢筋加工的形状尺寸应符合设计要求,偏差率应符合下表要求，尺量检查:
项目
允许偏差（ｍｍ）
受力钢筋顺长度方向全长的净尺寸
±10
箍筋内净尺寸
±5

项目（专业)
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日　期:2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
主体工程
工序名称
钢筋制作与绑扎
交底内容：
（二）钢筋安装工程：
1、主控项目：
受力钢筋的品种、级别、规格和数量应符合设计要求.
2、一般项目：
（1）钢筋接头的位置宜设在受力较小处,同一纵向受力钢筋不宜设两个或两个以上接头.
（2)钢筋安装允许偏差如下表：
项目
允许偏差（ｍｍ）
绑扎钢筋网
长、宽
±10
网眼尺寸
±20
绑扎钢筋骨架
长
±10
宽高
±5
绑扎箍筋、横向钢筋间距
±20
八、成品保护措施:
1、柱子钢筋绑扎后，不准踩踏。绑扎时应搭临时架子，不准蹬踩钢筋。
2、钢模板内面涂隔离剂时不要污染钢筋。
3、安装电线管、暖卫管线或其他设施时， 不得任意切断和移动钢筋.
4、成型钢筋应按指定地点堆放,用垫木垫放整齐，防止钢筋变形、锈蚀、油污。
5、严禁随意割断钢筋和烧伤钢筋。
九、质量通病防治措施:
1、柱预埋钢筋位移：柱主筋的插筋与底板上、下筋要固定绑扎牢固，确保位置准确。必要时可附加钢筋电焊焊牢。混凝土浇筑前应有专人检查修整。
2、露筋：柱钢筋每隔0.5 m左右加塑料卡保护层。
3、钢筋接头位置错误：梁、柱、墙钢筋接头较多时，翻样配料加工时，应根据图纸预先画出施工翻样图，注明各号钢筋搭配顺序，并避开受力钢筋的最大弯矩处.
项目（专业)
技术负责人

交底人

接受交底人

注：本记录一式两份,一份交底单位存，一份接受交底单位存。

技术交底记录
日　期:2013年11月3日　　 鲁JJ－005－
工程名称
XXXXXXXXXXXXX
施工单位
XXXXXXXXXXXXX
交底部位
二次结构工程
工序名称
钢筋制作与绑扎
交底内容：
4、绑扎接头与对焊接头未错开:经对焊加工的钢筋，在现场进行绑扎时,对焊接头要错开搭接位置。因此加工下料时，凡距钢筋端头搭接长度范围以内不得有对焊接头。
十、安全技术措施和现场文明:
1、钢材、半成品等应按规格、品种分别堆放整齐，制作场地要平整,工作台要稳固，照明灯具必须加网罩。
2、采用钢筋拉伸调直机拉伸时，拉筋沿线2米区域内禁止行人.
3、多人合运钢筋，起、落、转、停动作要一致,人工上下传递不得在同一垂直线上.钢筋堆放要分散、稳当，防止倾倒和塌落.
4、在高空绑扎钢筋和安装骨架，须搭设脚手架和马道。
5、绑扎立柱钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4米以内，重量不大,可在地面或楼面上绑扎，整体竖起;柱筋在4米以上，应搭设工作柱梁骨架，应用临时支撑拉牢，以防倾倒.
6、起吊钢筋骨架，下方禁止站人,必须待骨架降落到离地1米以内才允许靠近,就位支撑好方可摘钩。
3、钢筋表面的油渍、漆污、浮皮、铁锈等应及时清扫。
4、钢筋加工时应轻拿轻放,严禁随意乱扔乱放.废弃钢筋头应及时清理到指定地点。
5、钢筋绑扎所用的铁丝、工具不得乱扔乱放，须存入在指定地点.
6、成型钢筋在场内运输应轻搬轻放。
7、钢筋绑扎如需调整，应轻轻敲打,严禁乱打乱砸。
8、控制砼保护层所用的塑料垫块，应堆放在指定位置，严禁乱扔乱放。
9、清洗、清扫工具,如铁刷子、扫帚、容器等应配备齐全。
10、在施工中要经常检查机械的运行情况，发现带“病”作业的及时进行维护、保养，以保证施工机械处于良好运行状态.在进行维修、保养过程中产生的废油、废弃物要及时回收,禁止将污染物倒入现场.

项目（专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存,一份接受交底单位存.
