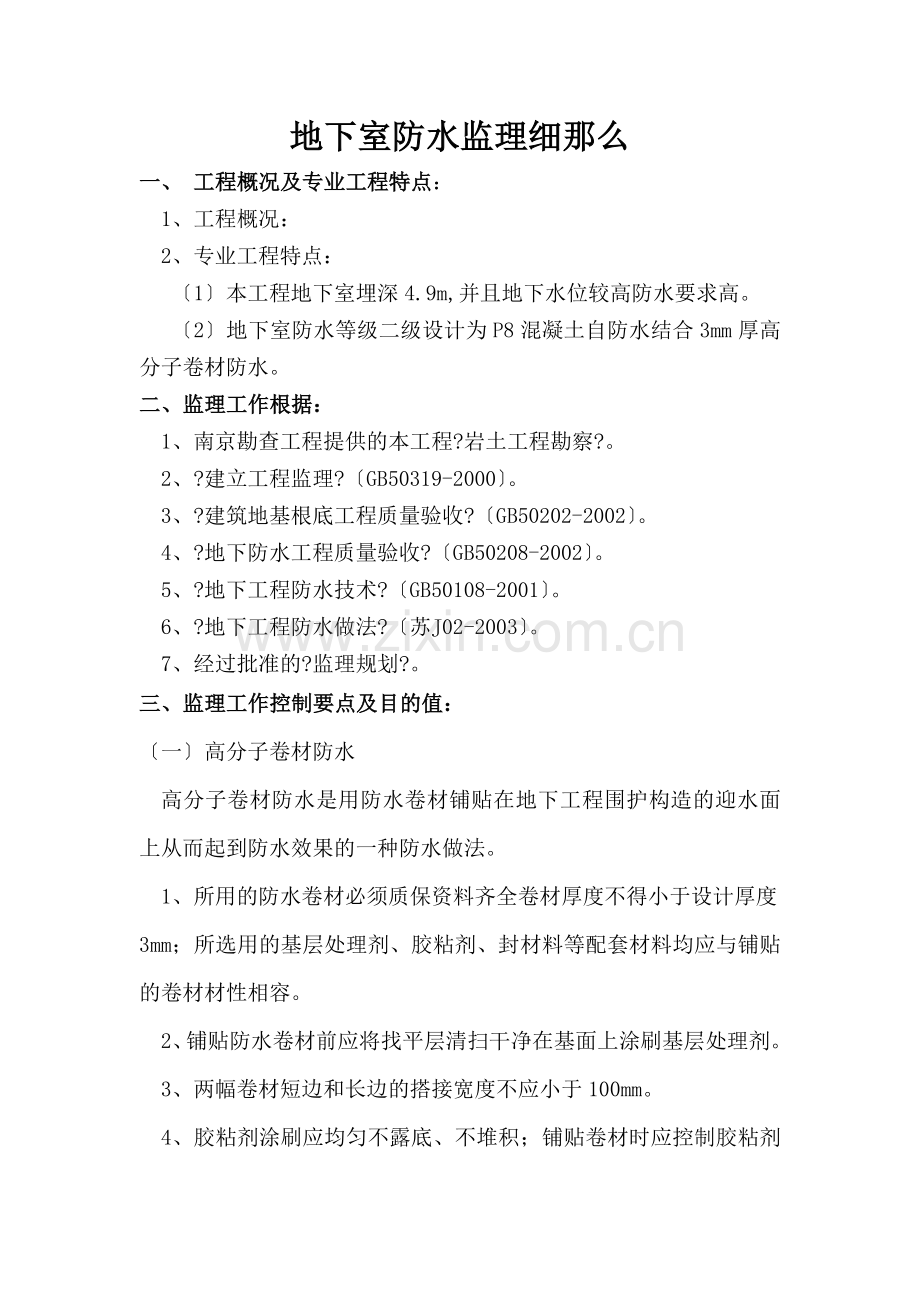

地下室防水监理细那么一、 工程概况及专业工程特点：1、工程概况： 2、专业工程特点：1本工程地下室埋深4.9m,并且地下水位较高防水要求高。2地下室防水等级二级设计为P8混凝土自防水结合3mm厚高分子卷材防水。二、监理工作根据：1、南京勘查工程提供的本工程?岩土工程勘察?。2、?建立工程监理?GB50319-2000。3、?建筑地基根底工程质量验收?GB50202-2002。4、?地下防水工程质量验收?GB50208-2002。5、?地下工程防水技术?GB50108-2001。6、?地下工程防水做法?苏J02-2003。7、经过批准的?监理规划?。三、监理工作控制要点及目的值：一高分子卷材防水高分子卷材防水是用防水卷材铺贴在地下工程围护构造的迎水面上从而起到防水效果的一种防水做法。1、所用的防水卷材必须质保资料齐全卷材厚度不得小于设计厚度3mm；所选用的基层处理剂、胶粘剂、封材料等配套材料均应与铺贴的卷材材性相容。2、铺贴防水卷材前应将找平层清扫干净在基面上涂刷基层处理剂。3、两幅卷材短边和长边的搭接宽度不应小于100mm。4、胶粘剂涂刷应均匀不露底、不堆积；铺贴卷材时应控制胶粘剂涂刷与卷材铺贴的间隔时间排除卷材下面的空气并辊压粘结结实不得有空鼓；铺贴卷材应平整、顺直搭接尺寸正确不得有扭曲、皱折；接缝口应用封材料封严其宽度不应小于10mm。二构造自防水1、原材料1水泥：地下自防水工程的水泥必须满足国标GB175-85规定；所用水泥的标不宜低于32.5#；不得使用过、受潮结块及掺入有害杂质的水泥并不得将不同品种或标的水泥混合使用。在不受侵蚀性介质和冻融作用时宜采用普通硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥；如掺用外加剂亦采用硅酸盐水泥。如受侵蚀性介质作用时应按设计要求选用水泥。在受冻融作用时应优先选用普通硅酸盐水泥不宜采用火山灰质水泥和粉煤灰硅酸盐水泥。2骨料：混凝土所用砂、石指标除应符合?普通混凝土用砂质量及检验?JGJ52-92和?普通混凝土用碎石、卵石质量及检验?JGJ53-92的规定外尚应符合以下规定：石子粒径不应大于40mm,所含泥土不得呈块状或包裹石子的外表吸水率不大于1.5 。砂宜采用中砂。3水：不含有害物质的干净水。4外加剂：应根据工程详细情况选用减水剂、加气剂、防水剂及膨胀剂等其掺量和品种应经试验确定。2、混凝土配合比设计防水混凝土的配合比应通过试验选定选定配合比时应按设计要求的抗渗标进步0.2MPa其它各项指标除满足设计要求外尚应符合以下规定：1水泥标为325以上时用量不得少于300Kg/M3。当水泥标为425以上并掺入活性粉细料时水泥用量不得少于280Kg/M3。2含砂率以3540为宜灰砂比应为1：21：2.5。3)水灰比宜在0.55以下不得超过0.6。4混凝土坍落度不大于50mm假设掺用外加剂或采用泵送混凝土时以试配试验值为准。5掺用引气型外加剂的防水混凝土含气量应控制在68。3、防水混凝土施工防水混凝土工程质量的好坏不仅取决于混凝土材质本身及其配合比混凝土施工过程中的搅拌、运输、浇筑、振捣及养护等都将对混凝土质量有很大的影响。必须对上述各个环节严加控制严格按照有关技术、规程的要求进展施工。1施工条件A、防水混凝土施工间地下水位应降低至防水混凝土工程最底部标高以下直至防水混凝土工程全部完工为止。 B、基坑周围的地面水必须排除或控制不得流入基坑。C、基坑中不应积水。如有积水应予排除。严禁带水或泥浆进展施工作业。D、排水时应防止基土流失。2施工工艺流程施工准备外墙施工由上到下施工地下室底板施工浇筑砼保护层3施工要点A、防水混凝土施工应尽可能做到一次浇筑完成；对于大体积防水混凝土工程可采取分区浇筑、使用发热量低的水泥或掺外加剂等相应措施以减少温度裂缝。B、固定模板用的螺栓不宜穿过防水混凝土构造。构造设置的各种钢筋以及绑扎铁丝均不得接触模板。如固定模板用的螺栓必须穿过防水混凝土构造时应采取止水措施。一般可采取以下：在螺栓或套上加焊止水环止水环必须满焊环数应符合设计要求。螺栓端部加堵头。C、防水混凝土配料必须按配合比准确称量不得用体积法计量。称量允许偏向：水泥、水、外加剂、掺和料为1砂、石为2。D、防水混凝土应采用机械搅拌搅拌时间不应少于2分钟。掺外加剂的防水混凝土应根据外加剂的技术要求选用搅拌时间。防水混凝土应用机械振捣实振捣时间宜为1020秒以混凝土开场泛浆和不冒气泡为止并应防止漏振、欠振和过振。掺加气型减水剂时应采用高频插入式振动器振捣。E、防水混凝土应连续浇筑尽量不留或少留施工缝。要求如下：顶板、底板混凝土应连续浇筑不得留施工缝。冬季施工时混凝土入模温度不应低于10或采用化学外加剂法。墙体一般只允许留程度施工缝其位置不应留在剪力与弯矩处或底板与侧壁交接处一般宜留在高出底板上外表不小于200mm的墙体上。墙体设有孔洞时施工缝距孔洞边缘不小于300mm如必须留设垂直施工缝时应留在构造的变形缝处。施工缝的接缝应严格按照设计要求施工当设计无明确要求时应按?地下防水工程施工及验收?GB502082002的有关要求施工。在施工缝上连续浇筑混凝土前应将施工缝的混凝土外表凿毛去除浮粒和杂物用水冲净保持潮湿在铺一层2025mm厚与混凝土同配合比的水泥砂浆。F、在有集群穿过处、预埋件或钢筋集处当浇筑混凝土有困难时应采用一样抗渗标的细石混凝土浇筑；预埋大径的套或面积较大的金属板时应在其底部开设浇筑振捣孔以利排气、浇筑和振捣。G、固定设备用的锚栓等预埋件应在浇筑混凝土前埋入。如必须在混凝土中预留锚栓孔时预留孔底部必须保存至少200mm厚的混凝土。H、混凝土运输过程中应防止产生混凝土离析和坍落度、含气量损失以及漏浆现象。I、浇筑混凝土的入模倾落高度超过1.5m时须用串筒、溜等辅助工具将混凝土送入以免造成石子滚落堆积现象。模板窄高、钢筋较不易浇筑时可从侧模预留口处浇筑。J、防水混凝土的养护对其抗渗性能硬响极大因此当混凝土进入终凝即应开场浇水养护保持充分潮湿。养护时间不得少于14天。防水混凝土不宜采用蒸汽养护冬季施工时可采取暖棚法、蓄热法并应保持一定的湿度防止混凝土早脱水。不得采用电热法养护。K、防水混凝土不宜过早拆模一般规定在4872小时拆模。掺外加剂、膨胀水泥混凝土要求在72小时后拆模。特别是膨胀水泥混凝土在硬化初产生体积膨胀在良好的约束条件下通过水泥石与钢筋的粘结使钢筋张拉对混凝土产生压缩应力抵消混凝土收缩、徐变产生的拉应力。假设失去约束条件那么使得混凝土膨胀使混凝土的微裂缝增加对混凝土强度和抗渗性能产生不利的影响。拆模时防水混凝土外表温度与环境温度的差值不得超过15以防混凝土外表出现裂缝。4细部做法防水混凝土的预埋铁件、穿墙道以及构造后浇带部位均为防水薄弱环节应采取有效措施仔细施工。A、预埋铁件须加焊止水钢板。B、穿墙道处应预埋套套上加焊止水环同时应焊满严。止水环的数量应符合设计要求。四、监理工作的和措施地下室渗漏的问题主要原因是施工质量不佳所致。混凝土构造自防水工程的质量在很大程度上取决于防水材料的性能。因此防水材料必须具有一定的耐久性、抗渗性和抗腐蚀性对温度和外力的适应性和整体性。施工工艺、外加剂材料选用、各种细部构造的处理、混凝土的养护、拆模及成品的保护等对防水混凝土工程有着极为重要的影响。此外设计要求、防水构造做法等也是影响防水工程质量的重要因素。监理工程师的任务就是要监视承包人严格地保证施工质量。一施工质量的预先控制1、 审核承包人的施工组织设计和施工方案2、 审核商品混凝土分包商的资质；考核商品混凝土厂家的消费理、技术理程度考察商品混凝土厂家的消费才能和机械设备并形成书面送交业主。3、 催促商品混凝土厂健全和完善质量保证体系；监理、土建、商品混凝土三方签定?商品混凝土供货配合协议?明确技术、质量要求和各方的职责范围确定混凝土检查、验收、交接的程序。4、 审核混凝土配合比：对地下水的水质成份进展化验、分析根据地下水是否含有侵蚀性介质审查选用的水泥品种是否适宜；试验确定外加剂的品种、掺量；防水混凝土的配合比、抗渗标必须经试配并到达设计要求；检查原材料的合格证、出厂证明书及复试并进展监理抽检。混凝土原材料的质量、各项指标必须符合施工及验收的规定。5、检查地下水位是否满足设计及施工验收的要求基坑内的排水设施是否满足施工要求。二施工过程中的质量监理1、 复验防水混凝土工程的定位放线、轴线、标高使其符合设计要求。2、 穿墙件、预埋铁件的数量、埋设位置及标高必须符合设计要求；不得漏放、错放或施工后再凿眼打洞；预埋铁件应去除铁锈和焊渣埋件应焊止水板并固定结实；预埋件要与纵横钢筋焊牢；预埋道要做通水试验。验收合格后隐蔽验收签证。3、 商品混凝土检查验收和施工质量控制监理工程师对运进施工现场的商品混凝土质量进展检查、验收。1混凝土外观质量检查检查混凝土是否离析；检查混凝土的坍落度是否符合设计要求。假设坍落度过大那么容易引起构造外表开裂和影响混凝土的强度。假设坍落度混凝土流动小施工中不易振捣实容易产生孔洞；严格制止运输车司机、泵车司机和施工人员向混凝土中加水。2关键部位和关键工序旁站监理。3混凝土试块的见证取样、试验及监理抽检。4混凝土的养护及拆模防水混凝土构造的养护效果对混凝土的施工质量有着极为重要的影响。但是施工又往往无视混凝土的养护工作。监理工程师的工作重点是催促施工严格按照施工的要求进展养护。要求施工派专人负责制定养护方案和方案定人、定岗养护。严格控制防水混凝土的拆模时间。特别要控制好掺外加剂混凝土、膨胀水泥混凝土构造的拆模时间。监理部可规定：施工向监理工程师申报拆模施工经监理工程师同意后施工方可拆模；要求施工做好混凝土构造外表温度和环境温度的测温记录在温差不大于15时方可拆模。三防水混凝土施工质量检查、验收1、 原材料的质量检查、验收防水混凝土的水泥、石子、砂、水、外加剂以及使用的预埋件必须符合设计要求和施工规定。检验：检查出厂合格证、试验。2、 混凝土强度、抗渗标混凝土强度和抗渗标必须符合设计要求和施工规定。检验：检查配合比和试块试验。3、防水混凝土工程外观质量防水混凝土构造粉刷前和填土前必须检查防水混凝土的外观质量应符合施工的规定否那么应进展缺陷修整。验收合格后隐蔽工程验收签证。检查的内容：混凝土外表平整有无渗水、漏水有无露筋、蜂窝等缺陷预埋件位置正确。检查：观察检查。4、防水混凝土构造的施工缝、变形缝、止水片、穿墙件、支模铁件等的设置和构造均须符合设计要求和施工规定严禁有渗漏。检验：观察检查和检查隐蔽工程验收记录。本细那么应与混凝土工程、钢筋工程施工监理细那么配合使用。
