舞台设计规范
基于镜框式舞台的固定结构：
² 建筑台口：剧场建筑结构舞台面向观众厅的开口。台口的大小（宽与高）是舞台设计的基础尺寸。
² 主舞台：台口线以内的主要表演空间。
² 台塔：主舞台台面以上至屋盖结构下缘的空间。是舞台表演和台上机械设备运行、安装及检修的基本空间。
² 工作栅顶（葡萄架）：舞台上部为安装和检修台上设备、并能使悬吊元件通过的专用工作层。
² 工作天桥：沿主舞台的侧墙、后墙墙身一定高度设置的工作走廊。一般舞台均设有多层天桥，通常一层天桥还有布置灯具的功能。
² 台仓：舞台面以下的空间。是台下机械设备运行、安装及检修的基本空间。
² 机坑：为台下机械设备驱动装置的安装、检修空间。
² 台唇（前舞台）：台口线以外伸向观众席的台面。
² 乐池：为歌剧、舞剧等剧种表演配乐的乐队使用的空间，一般设在台唇的下面和前方。
² 侧舞台：设在主舞台两侧，为迁换布景、演员候场、临时存放道具和景片的区域。
² 后舞台：设在主舞台后部，可增加纵深方向表演区的区域。
² 台口墙轴线：土建设计图上标注的台口承重墙结构定位轴线。
² 台口线：台口内侧边线在舞台面上的投影线。舞台机械定位以此为基准。
² 大幕线：大幕中心位置在舞台平面上的投影线。通常是表演划分景区和设置布景的基准线。
² 舞台地板：由龙骨和面层木板（原木板、层压板、指接板等）构成的、经表面精修的舞台表面结构的总称。

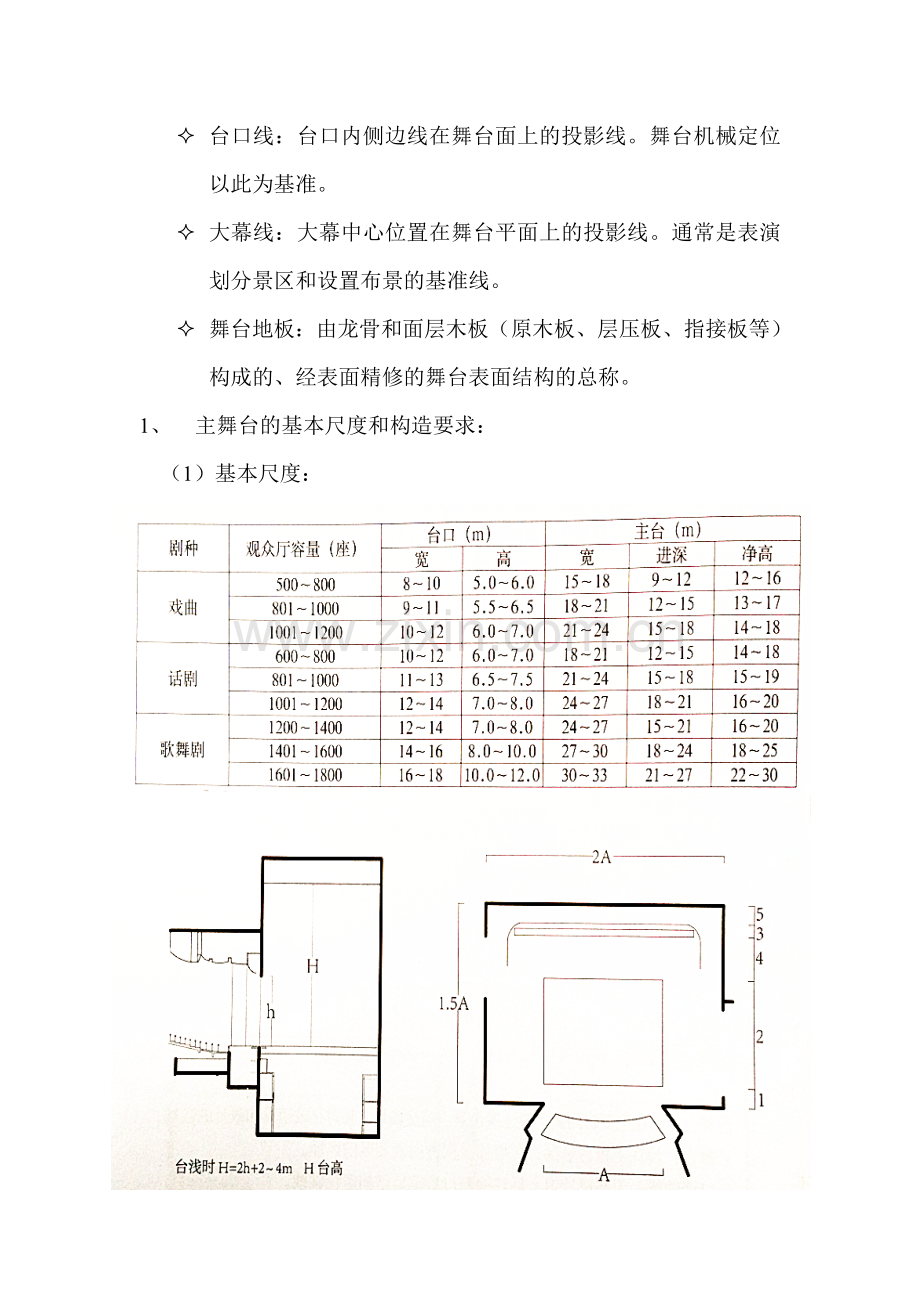

1、 主舞台的基本尺度和构造要求：
（1）基本尺度：

《剧场建筑设计规范》还规定主舞台净高对舞台栅顶标高至主台台面的垂直距离（主台净高）的限制还有：
² 甲等剧场不应小于台口高度的2.5倍；
² 乙等剧场不应小于台口高度的2倍加4.00m；
² 丙等剧场不应小于台口高度的2倍加2.00m。
（2）构造要求：
² 台唇和耳台最窄处的宽度不应小于1.50m；
² 栅顶构造要便于安装和检修舞台悬吊设备，栅顶结构应有吊杆和屋架联结，以便承受栅顶载荷；为了安装台上悬吊设备的转向滑轮，须在屋架下玄设置滑轮梁。
² 栅顶的缝隙除满足悬吊钢丝绳通行外，狭长形缝隙不应大于30mm，方孔形缝隙不应大于50mm；甲、乙等剧场上栅顶的楼梯不得少于2个，有条件的宜设工作电梯，电梯可由台仓通往各层天桥直达栅顶；
² 剧场如不设栅顶，宜设工作桥，工作桥的净宽不应小于0.60m，净高不应小于1.80m，位置应满足工作人员安装、检修舞台悬吊设备的需要；
² 主舞台天桥应符合下列规定：天桥应沿主舞台侧墙和后墙三面布置，底边沿应有0.10m高的护板。第一层侧天桥标高，应使侧光射向表演区有良好的角度，还应保证主舞台与侧舞台间的洞口高度不妨碍布景通行；第一层侧天桥栏杆应满足安装灯具的技术要求；各层侧天桥除满足设备安装所占用的空间外，其通行净宽不应小于1.00m，后天桥通行净宽宜为0.60m。
2、 侧舞台：
（1） 侧舞台应符合下列规定：
1） 靠近主舞台前部位置的两侧一般应设置侧舞台，两个侧舞台的总面积：
※ 甲等剧场不得小于主舞台面积的1/2；
※ 乙等剧场不得小于主舞台面积的1/3。剧场受条件限制时可设一个侧舞台。
2） 侧舞台与主舞台间的洞口净宽：
※ 甲等剧场不应小于8.00m； ※ 乙等剧场不应小于6.00m。
3） 侧舞台与主舞台间的洞口净高：
※ 甲等剧场不应小于7.00m； ※ 乙等剧场不应小于6.00m。

3、 乐池
