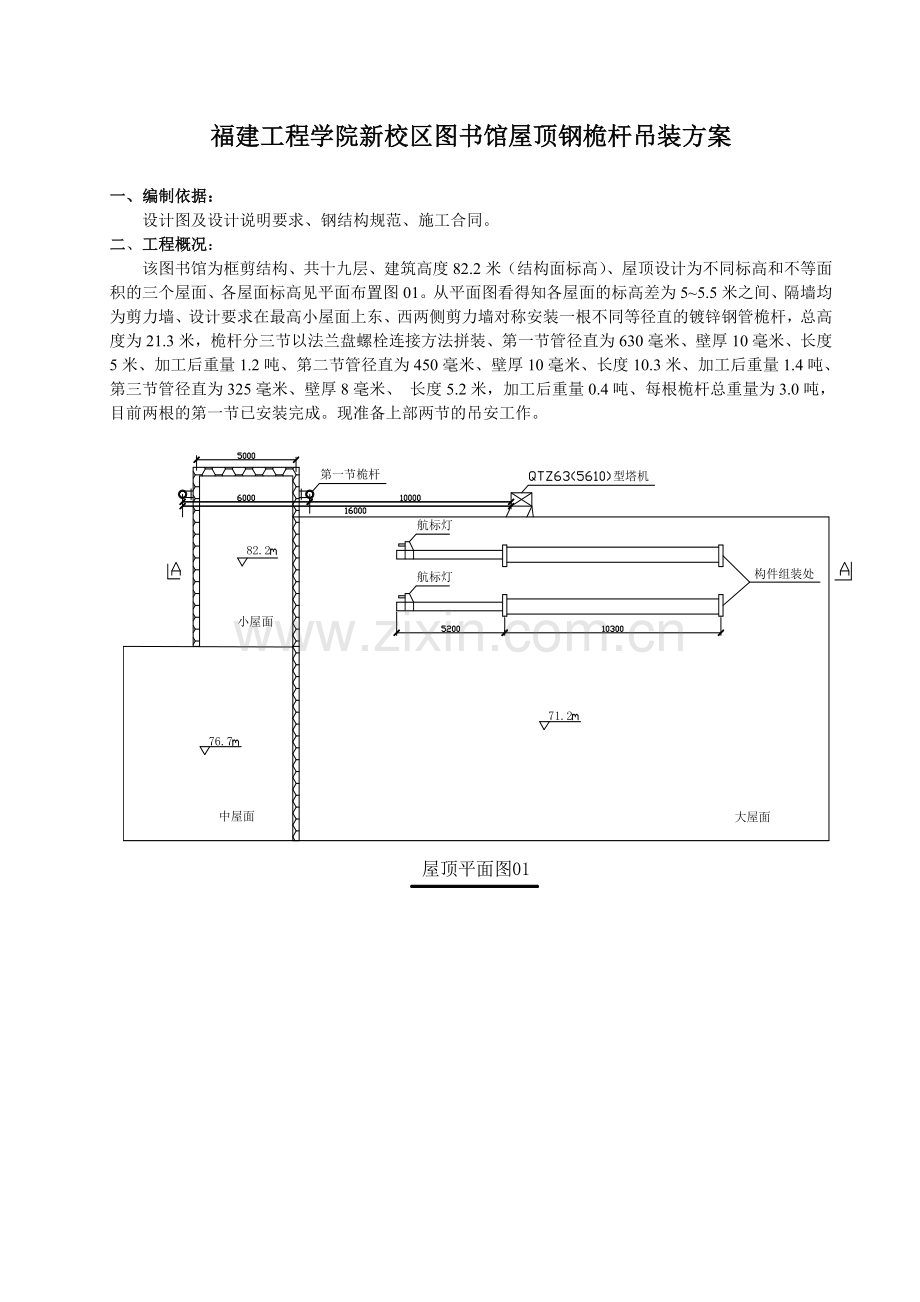

福建工程学院新校区图书馆屋顶钢桅杆吊装方案编制单位：福建省建工集团福建工程学院新校区图书馆屋顶钢桅杆吊装方案一、编制依据： 设计图及设计说明要求、钢结构规范、施工合同。二、工程概况：该图书馆为框剪结构、共十九层、建筑高度82.2米（结构面标高）、屋顶设计为不同标高和不等面积的三个屋面、各屋面标高见平面布置图01。从平面图看得知各屋面的标高差为55.5米之间、隔墙均为剪力墙、设计要求在最高小屋面上东、西两侧剪力墙对称安装一根不同等径直的镀锌钢管桅杆，总高度为21.3米，桅杆分三节以法兰盘螺栓连接方法拼装、第一节管径直为630毫米、壁厚10毫米、长度5米、加工后重量1.2吨、第二节管径直为450毫米、壁厚10毫米、长度10.3米、加工后重量1.4吨、第三节管径直为325毫米、壁厚8毫米、 长度5.2米，加工后重量0.4吨、每根桅杆总重量为3.0吨，目前两根的第一节已安装完成。现准备上部两节的吊安工作。三、上部两节吊装、安装工艺：安排上部两节均由塔吊垂直运输到屋顶大屋面进行管面清洁、刷钢构氟碳漆两遍、待干后进行法兰连接拼装调直。(1)根据上部两节拼装后重量为1.8吨，拟定采用现有塔吊进行吊装，经现场堪查该机为（5610）型号、塔机中心距最远桅杆有16米。查得该机起重曲线图当小车变幅至16米处时起重量为3.0吨，因此、选择塔吊吊装能满足要求。(2)桅杆吊装前、捆绑点设在第二节桅杆上部8米处为宜，且捆绑绳应对称留出吊装绳扣、再用卸扣连接起重绳如下图所示3）当桅杆起吊离地面时桅杆会呈现倾角如下图所示：请按示意图的部骤实施。4）当桅杆提升高度略超第一节上管口标高后及停止上升、指挥起重臂向右边慢转作水平运输、当旋转到第一节管口上空时应停止并指挥起重臂及小车做左右微摆和升降直到上下两片法兰对准接触并立用准备好的钢针先插入一个螺栓孔临时稳定、再通过起重臂左右摆动和小车慢松钩以此微动循环将桅杆就位安装完成，然后松钩卸绳。用此方法完成第二根桅杆吊装和安装。四、吊装作业中的安全注意事项1)凡参加吊装作业人员都必须坚守工作岗位、并听从指挥、统一行动、确保吊装安全可靠。2)吊装前吊装人员必须认真检查被吊物的捆是否牢固、是否找到重心。3)吊装前应进行试吊要求桅杆抬头离地后以便检查机索具、塔机的各限位器是否灵敏，确认无问题后方能正式吊装。4)在已安装好的第一节上管口周边搭设牢固的操作平台、并搭设1.2米高的防护拦杆。5)对原有的外防护架体要増加拉接件。6)必须保证在整个吊装过程中正常供电。7)吊装前应认真检查塔机的起重绳是否完好。8)桅杆底部的人工力拖拉绳不得套在外架上，应另行安排锚固点。9)不得在六级大风时进行吊装作业。五、主要危害辩识：1)吊装过程绳索捆扎不牢使物件脱落造成物体打击伤害。2)法兰螺栓锁紧过程板手打滑使身体失稳发生高坠伤害。六、防控措施：1)对吊索具及捆绑点严格检查、确认无误方可吊装。2)对空中搭设的操作平台应严格检查扣件的锁紧力以及各杆件的锚固稳定性。3)项目部要对员工做好书面安全技术交底并集中人员当面讲解七、建议：对以安装好的第一节桅杆与剪力墙的固定形式是否符合设计要求、请施工单位与设计院核定并出书面认可报告后方可对上部构件安装。
