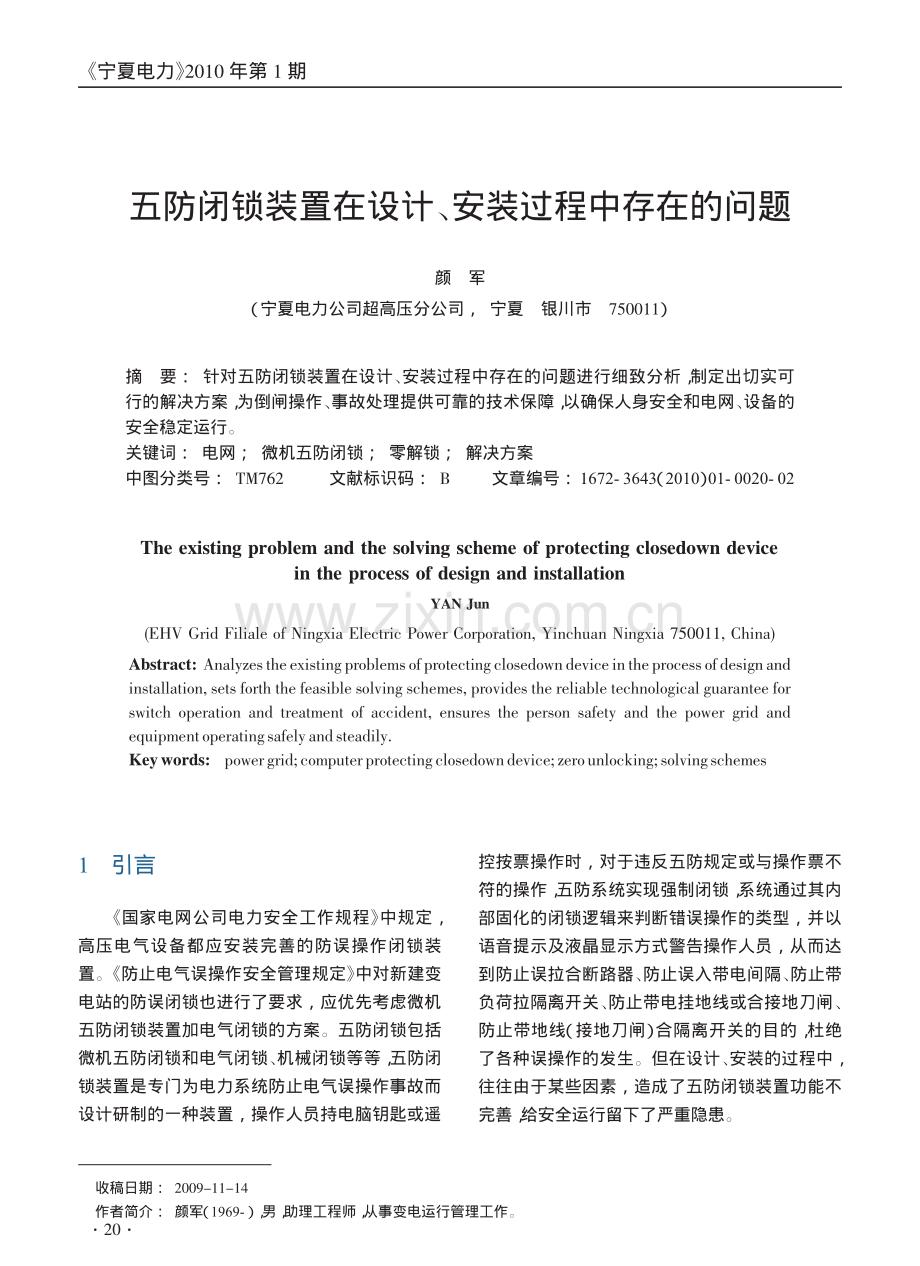

宁夏电力 2010 年第 1 期摘要：针对五防闭锁装置在设计、安装过程中存在的问题进行细致分析，制定出切实可行的解决方案，为倒闸操作、事故处理提供可靠的技术保障，以确保人身安全和电网、设备的安全稳定运行。关键词：电网；微机五防闭锁；零解锁；解决方案中图分类号：TM762文献标识码：B文章编号：1672-3643（2010）01-0020-02五防闭锁装置在设计、安装过程中存在的问题颜军（宁夏电力公司超高压分公司，宁夏银川市750011）收稿日期：2009-11-14作者简介：颜军（1969-），男，助理工程师，从事变电运行管理工作。1引言国家电网公司电力安全工作规程 中规定，高压电气设备都应安装完善的防误操作闭锁装置。防止电气误操作安全管理规定 中对新建变电站的防误闭锁也进行了要求，应优先考虑微机五防闭锁装置加电气闭锁的方案。五防闭锁包括微机五防闭锁和电气闭锁、机械闭锁等等，五防闭锁装置是专门为电力系统防止电气误操作事故而设计研制的一种装置，操作人员持电脑钥匙或遥控按票操作时，对于违反五防规定或与操作票不符的操作，五防系统实现强制闭锁，系统通过其内部固化的闭锁逻辑来判断错误操作的类型，并以语音提示及液晶显示方式警告操作人员，从而达到防止误拉合断路器、防止误入带电间隔、防止带负荷拉隔离开关、防止带电挂地线或合接地刀闸、防止带地线（接地刀闸）合隔离开关的目的，杜绝了各种误操作的发生。但在设计、安装的过程中，往往由于某些因素，造成了五防闭锁装置功能不完善，给安全运行留下了严重隐患。The existing problem and the solving scheme of protecting closedown devicein the process of design and installationYAN Jun(EHV Grid Filiale of Ningxia Electric Power Corporation,Yinchuan Ningxia 750011,China)Abstract:Analyzestheexistingproblemsofprotectingclosedowndeviceintheprocessofdesignandinstallation,sets forth the feasible solving schemes,provides the reliable technological guarantee forswitch operation and treatment of accident,ensures the person safety and the power grid andequipmentoperatingsafelyandsteadily.Keywords:powergrid;computerprotectingclosedowndevice;zerounlocking;solvingschemes20宁夏电力 2010 年第 1 期2设计过程中存在的主要问题2.1由于扩建问题，造成五防闭锁功能不完善按电网发展规划和技术改造规划的原则,超高压电网的控制运行方式将广泛采用综合自动化系统,远方遥控的对象也从断路器扩展到隔离开关和接地刀闸。在实际工作中，一个变电站的建设往往要通过多次的扩建，形成最终规模，由此带来的问题是，在设计阶段按变电站终期考虑，忽视了在不同扩建阶段五防闭锁功能是否完善的问题。例如：在银川750 kV 变电站设计时，变电站隔离开关的操作回路为直流控制，由于变电站直流负荷供电为辐射状，不同于交流可实现闭锁小母线，设计就只通过微机五防闭锁装置为主要闭锁方案，对设备进行操作闭锁，放弃了设备本身的电气闭锁，当微机五防闭锁失灵时，极有可能造成误操作。电气闭锁是将断路器、隔离开关、接地开关等设备的辅助触点接入电气操作电源回路构成的闭锁。不能使用重动继电器实现闭锁功能，必须使用辅助接点进行强制闭锁。某变电站一期未上母联断路器，而设计采用母联断路器两侧隔离开关接点的闭锁方案，闭锁母线接地刀闸，本间隔的主刀和地刀可以实现电气闭锁，但不同间隔的母线地刀和母线侧主刀未采取刀闸辅助接点进行电气闭锁，母线侧地刀的闭锁逻辑只采用了母线有无电压实现闭锁功能，给今后的操作遗留了安全隐患。解决方案：在设计时，要充分考虑扩建工作带来的各种情况，微机五防闭锁和电气闭锁必须同时使用、紧密结合，才可避免发生上述问题。在无母联断路器时，作为母线就应视为一个单元，要用母线上所有主刀、母线所有地刀的辅助接点进行相互闭锁。而不能用母线有无电压（电压继电器）实现闭锁功能，违反了规程要求。2.2设计时，监控和五防闭锁逻辑混淆在一起，造成五防闭锁功能不全在招标过程中，由于是打捆招标，监控后台将五防闭锁装置功能包含在内，但在安装调试期间，监控后台厂家利用微机五防厂家的闭锁功能，省略了本厂自身的闭锁功能，同时在测控屏操作时，也无闭锁逻辑功能。由此带来的危害：当微机五防闭锁主机瘫痪或由于其他原因微机五防功能丧失，将造成正常操作时失去了五防闭锁的技术保障手段。解决方案：监控厂家和五防闭锁厂家必须要有独自的闭锁方案。监控后台本身需要加装五防闭锁逻辑。测控屏上加装闭锁板，实现闭锁功能。采用计算机监控系统，电气设备的远方和就地操作应具备完善的电气闭锁功能。操作控制功能按远方操作、站控层、间隔层、设备级的分层操作原则考虑。无论设备处在哪一层操作控制，设备的运行状态和选择切换开关的状态都应具备防误闭锁功能。3安装过程中存在的主要问题近年来，发生误操作的主要原因之一就是在倒闸操作过程中，运行人员随意解除了五防闭锁装置。为此，各单位在操作规定中要求，杜绝使用解锁钥匙（零解锁），一旦五防发生问题，通知五防厂家立即到达现场，处理正常后，运行人员方可继续操作。但在实际工作中，由于有些变电站地理位置较远，等待厂家处理，大大延误了操作时间，同时导致检修时间缩短，带来了一系列的问题。另一方面，运行人员为什么要解锁？解锁的后果十分严重，难道运行人员不清楚？深层次分析，其行为产生原因有二，一是五防闭锁装置正常运行维护不到位，造成操作时出现问题；二是安装过程中存在问题，造成装置性违章，导致运行人员不得不解锁操作。3.1接地刀闸未安装临时接地锁，造成检修时临时悬挂的接地线不符合规程要求断路器的微机五防锁具为电气锁，安装在主控室控制屏或继电小室的测控屏上。隔离开关的五防锁具安装在户外本身的设备上。在安装阶段，往往忽视了接地刀闸检修情况下，需要悬挂临时接地线，造成漏装临时接地锁的情况。年月日，局 220 kV 变电站发生一起110 kV 母线带电挂接地线恶性误操作事故。就是由于接地刀闸本身未安装临时接地锁，在变电站模拟屏上反映出母线有临时接地锁，但各出线回五防闭锁装置在设计、安装过程中存在的问题（下转第 70 页）21宁夏电力 2010 年第 1 期路均无临时接地锁，造成本应在出线间隔悬挂接地线的接地端装设到了母线的临时接地锁上，运行人员多处违章，造成了一起恶性误操作事故。解决方案：在安装施工阶段，变电站管理人员应认真审核本站的五防闭锁安装方案，对母线上的接地锁要进行实地验证，数量充足，接地标示清晰。对变电站所有接地刀闸均应安装临时接地锁，有一把接地刀闸就要安装一个接地锁，确保接地刀闸检修时，所做的安全措施符合 国家电网公司电力安全工作规程 要求。3.2刀闸操作机构箱的锁具安装问题，造成现场工作中的不安全因素国家电网公司防止电气误操作安全管理规定 中规定变电站刀闸机构箱的箱门必须上锁。变电站现有三种安装方式，装一把普通的铜锁；装微机五防挂锁；在箱门上装普通锁，同时在机构箱内部刀闸操作控制回路加装微机五防电气锁。前两种方式不可取，在机构箱清扫时（停电），容易造成人员误碰引发事故。第三种方式即可保证外来人员不能随意打开机构箱，又可保证清扫机构箱二次线时，不会发生解锁操作，同时操作回路串有电气锁，杜绝发生设备误动的可能。在检修隔离开关时，必须有运行人员现场操作，减少了检修人员操作隔离开关的随意性。3.3隔离开关未加装位置检测锁，丧失防空程功能变电站隔离开关加装了五防闭锁的挂锁，但未安装位置检测锁，当本步操作完成后，五防闭锁装置不能确定设备实际状况。年月日，供电公司 500 kV 变电站在进行 500 kV#4 号联变由检修转运行操作时，由于 5021-17 接地刀闸 A 相分闸未到位，操作人员未按规定逐相核查刀闸位置，发生 500 kV-1 母线 A 相对地放电，导致母差保护动作掉闸。解决方案：隔离开关加装五防闭锁时，应优先考虑加装具有防空程功能的固定锁，对于手动操作的刀闸，如装五防挂锁，必须加装位置检测锁，避免操作人员打开五防锁后，未进行操作就进入下一步骤，操作人员必须通过位置检测锁确认刀闸实际位置后，方可继续操作。4结束语防误闭锁装置是防止误操作的重要技术手段。因此，要高度重视防误闭锁装置的管理，认真执行防误有关规定。从设计、订货、安装、运行维护进行全过程管理，积极排查防误闭锁装置存在的问题，从源头上解决问题，确保不发生装置性违章，确保五防闭锁装置百分之百地投入运行。参考文献：1 李坚.变电运行及生产管理技术问答.中国电力出版社.2006.10.2 付艳华.变电运行现场操作技术.中国电力出版社.2004.12.切换阀转换运行时系统瞬时憋压现象。4.4对超滤膜元件进行加固处理针对超滤膜外壳破裂的现象，我们在 2008 年8 月更换新膜前，对新膜进行加固处理，具体方法是用玻璃丝带加环氧树脂将新膜外壳整体缠绕粘结，延长膜元件使用寿命，减少超滤膜外壳破裂的现象的发生。4.5在超滤产水管道安装安全阀2008 年 6 月，在#1、#2 超滤产水管道上分别安装安全阀，当出现超滤系统流向切换阀转换运行时系统瞬时憋压，当压力超过 0.22 MPa 时，安全阀瞬时开启泄压，保证超滤安全运行。5结束语实践证明在超滤系统采取以上措施后，超滤膜元件再未出现爆破现象，节约了大量设备维护资金，同时超滤设备各项运行指标恢复到了设计标准，并能够保持长期稳定运行，进而为发电机组的安全经济稳定运行提供了坚实基础。超滤膜爆破原因分析和处理对策（上接第 21 页）!70
