高二物理辅导 路漫漫其修远兮 吾将上下而求索
高二辅导材料：复合场综合训练（共三套）
复合场综合训练一 姓名________ 学号_______班级___________
1.在图中虚线所围的区域内，存存电场强度为E的匀强电场和磁感应强度为B的匀强磁场.已知从左方水平射入的电子，穿过这区域时未发生偏转，设重力可以忽略不计，则在这区域中的E和B的方向可能是( ).
(A)E和B都沿水平方向，并与电子运动的方向相同
(B)E和B都沿水平方向，并与电子运动的方向相反
(C)E竖直向上，B垂直纸面向外 (D)E竖直向上，B垂直纸面向里
2.如图所示，一束质量、速度和电量各不相同的正离子垂直地射入匀强磁场和匀强电场正交的区域里，结果发现有些离子保持原来的运动方向，未发生任何偏转.如果让这些不偏转离子进入另个匀强磁场中，发现这些离子又分裂成几束.对这些进入后一磁场的离子，可得出结论( ).
(A)它们的动能一定各不相同 (B)它们的电量一定各不相同
(C)它们的质量一定各不相同 (D)它们的电量与质量之比一定各不相同

3.如图所示，空间存在着由匀强磁场B和匀强电场E组成的正交电磁场，电场方向水平向左，磁场方向垂直纸面向里.有一带负电荷的小球P，从正交电磁场上方的某处自由落下，那么带电小球在通过正交电磁场时( ).
(A)一定作曲线运动 (B)不可能作曲线运动
(C)可能作匀速直线运动 (D)可能作匀加速直线运动

4．如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场．一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点(图中未标出)穿出．若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力)仍以相同初速度由O点射入，从区域右边界穿出，则粒子b( )
A．穿出位置一定在O′点下方 C．运动时，在电场中的电势能一定减小
B．穿出位置一定在O′点上方 D．在电场中运动时，动能一定减小．
5.如图所示，匀强电场E竖直向下，匀强磁场B垂直纸面向里.现有三个带有等量同种电荷的油滴a、b、c，若将它们分别置入该区域中，油滴a保持静止，油滴b向左水平匀速运动，油滴c向右水平匀速运动，则比较三个油滴所受重力Ga、Gb、Gc的大小，最大的是________，最小的是________.
6.如图所示，带电液滴从h高处自由落下，进入一个匀强电场和匀强磁场互相垂直的区域，磁场方向垂直纸面，电场强度为E，磁感应强度为B.已知液滴在此区域中作匀速圆周运动，则圆周的半径R=________.
7.电视机的显像管中，电子束的偏转是用磁偏转技术实现的.电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示.磁场方向垂直于圆面，磁场区的中心为O，半径为r.当不加磁场时，电子束将通过O点而打到屏幕的中心M点.为了让电子束射到屏幕边缘P，需要加磁场，使电于束偏转一已知角度θ，此时磁场的磁感应强度B应为多大?(电子质量为m,电量为q).

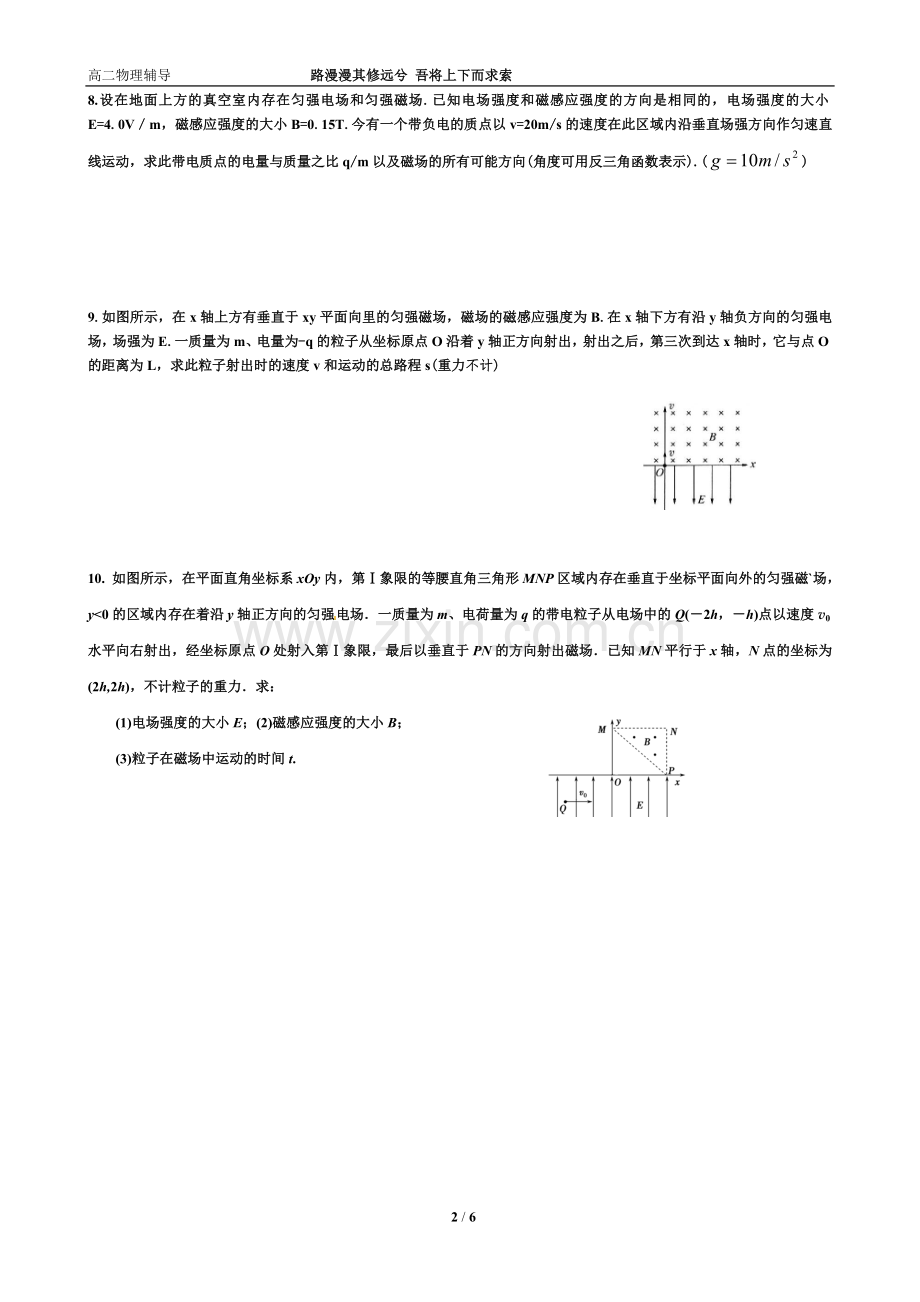

8.设在地面上方的真空室内存在匀强电场和匀强磁场.已知电场强度和磁感应强度的方向是相同的，电场强度的大小E=4.0V／m，磁感应强度的大小B=0.15T.今有一个带负电的质点以v=20m/s的速度在此区域内沿垂直场强方向作匀速直线运动，求此带电质点的电量与质量之比q/m以及磁场的所有可能方向(角度可用反三角函数表示).()

9.如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁场的磁感应强度为B.在x轴下方有沿y轴负方向的匀强电场，场强为E.一质量为m、电量为-q的粒子从坐标原点O沿着y轴正方向射出，射出之后，第三次到达x轴时，它与点O的距离为L，求此粒子射出时的速度v和运动的总路程s(重力不计)

10. 如图所示，在平面直角坐标系xOy内，第Ⅰ象限的等腰直角三角形MNP区域内存在垂直于坐标平面向外的匀强磁`场，y<0的区域内存在着沿y轴正方向的匀强电场．一质量为m、电荷量为q的带电粒子从电场中的Q(－2h，－h)点以速度v0水平向右射出，经坐标原点O处射入第Ⅰ象限，最后以垂直于PN的方向射出磁场．已知MN平行于x轴，N点的坐标为(2h,2h)，不计粒子的重力．求：
(1)电场强度的大小E；(2)磁感应强度的大小B；
(3)粒子在磁场中运动的时间t.

复合场综合训练二 姓名___________班级__________学号___________
1．如图所示，空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自A点沿曲线ACB运动，到达B点时，速度为零，C点是运动的最低点，则
①液滴一定带负电；②液滴在C点时动能最大；
③液滴在C点电势能最小；④液滴在C点机械能最小
以上叙述正确的是 (　　)
A．①② B．①②③ C．①②④ D．②③
2.如图所示的空间中存在着正交的匀强电场和匀强磁场，从A点沿AB、AC方向绝缘地抛出两带电小球，关于小球的运动情况，下列说法中正确的是(　　)
A．从AB、AC抛出的小球都可能做直线运动
B．只有沿AB抛出的小球才可能做直线运动
C．做直线运动的小球带正电，而且一定是做匀速直线运动
D．做直线运动的小球机械能守恒
3．如图所示，两平行金属板的板长不超过0.2 m，板间的电压u随时间t变化的图线如图所示，在金属板右侧有一左边界为MN、右边无界的匀强磁场，磁感应强度B＝0.01 T，方向垂直纸面向里．现有带正电的粒子连续不断地以速度v0＝105 m/s，沿两板间的中线OO′平行金属板射入电场中，磁场边界MN与中线OO′垂直．已知带电粒子的比荷＝108 C/kg，粒子所受的重力和粒子间的相互作用力均忽略不计．求：(1)在每个粒子通过电场区域的时间内，可以把板间的电场强度看作是恒定的．试说明这种处理能够成立的理由．
(2)设t＝0.1 s时刻射入电场的带电粒子恰能从平行金属板边缘射出，求该带电粒子射出电场时的速度大小．
(3)对于所有经过电场射入磁场的带电粒子，设其射入磁场的入射点和从磁场射出的出射点间的距离为d，试判断d的大小是否随时间而变化？若不变，证明你的结论；若变，求出d的变化范围．

x
y
O
N
M(，a)
v0
4. 如图，xoy平面内存在着沿y轴正方向的匀强电场，一个质量为m、带电荷量为+q的粒子从坐标原点O以速度v0沿x轴正方向开始运动．当它经过图中虚线上的M(，a)点时，撤去电场，粒子继续运动一段时间后进入一个矩形匀强磁场区域(图中未画出)，又从虚线上的某一位置N处沿y轴负方向运动并再次经过M点．已知磁场方向垂直xoy平面(纸面)向里垂直，磁感应强度大小为B，不计粒子的重力．试求：
（1）电场强度的大小； （2）N点的坐标； （3）矩形磁场的最小面积

5.如图所示，K与虚线MN之间是加速电场.虚线MN与PQ之间是匀强电场，虚线PQ与荧光屏之间是匀强磁场，且MN、PQ与荧光屏三者互相平行.电场和磁场的方向如图所示.图中A点与O点的连线垂直于荧光屏.一带正电的粒子从A点离开加速电场，速度方向垂直于偏转电场方向射入偏转电场，在离开偏转电场后进入匀强磁场，最后恰好垂直地打在图中的荧光屏上.已知电场和磁场区域在竖直方向足够长，加速电场电压与偏转电场的场强关系为U=Ed，式中的d是偏转电场的宽度且为已知量，磁场的磁感应强度B与偏转电场的电场强度E和带电粒子离开加速电场的速度关系符合表达式=，试求
（1）画出电子轨迹示意图； （2）磁场的宽度L为多少？
（3）带电粒子在电场和磁场中垂直于方向的偏转距离分别是多少？

6.如图Ox、Oy、Oz为相互垂直的坐标轴，Oy轴为竖直方向，整个空间存在竖直向下的匀强磁场，磁感应强度大小为B．现有一质量为、电量为q的小球从坐标原点O以速度v0沿Ox轴正方向抛出（不计空气阻力，重力加速度为g）．求：
（1）若在整个空间加一匀强电场E1，使小球在xOz平面内做匀速圆周运动，求场强E1和小球运动的轨道半径；
（2）若在整个空间加一匀强电场E2，使小球沿Ox轴做匀速直线运动，求E2的大小；
（3）若在整个空间加一沿y轴正方向的匀强电场，求该小球从坐标原点O抛出后，经过y轴时的坐标y和动能Ek；

复合场综合训练三 姓名_________班级________学号__________
× × × × ×
× × × × ×
× × × × ×

v0
B
E
图11-3-1
1.如图11-3-1所示，两平行金属板中有相互垂直的匀强电场和匀强磁场，带正电的粒子（不计粒子的重力）从两板中央垂直电场、磁场入射．它在金属板间运动的轨迹为水平直线，如图中虚线所示．若使粒子飞越金属板间的过程中向上板偏移，则可以采取下列的正确措施为
A．使入射速度增大 　　B．使粒子电量增大
C．使电场强度增大 　　D．使磁感应强度增大

B
~
图11-3-3

2．回旋加速器是用来加速带电粒子的装置，如图11-3-3所示.它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核（）和α粒子（）比较它们所加的高频交流电源的周期和获得的最大动能的大小，有
A．加速氚核的交流电源的周期较大，氚核获得的最大动能也较大
B．加速氚核的交流电源的周期较大，氚核获得的最大动能较小
C．加速氚核的交流电源的周期较小，氚核获得的最大动能也较小
D．加速氚核的交流电源的周期较小，氚核获得的最大动能较大
3．电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）。为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c。流量计的两端与输送流体的管道相连接（图中虚线）。图中流量计的上下两面是金属材料，前后两面是绝缘材料。现于流量计所在处加磁感强度为B的匀强磁场，磁场方向垂直于前后两面。当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。已知流体的电阻率为，不计电流表的内阻，则可求得流量为
A. B.
C. D.
4．宽为 d 的金属条放入匀强磁场中，磁场方向与金属条垂直，磁感强度为B，当金属条中通入如图所示的电流时，电子定向移动速度为 v ，则下面说法中正确的是（ ）
（A）导体左侧聚集较多电子，使得 b 点电势高于 a 点电势
（B）导体右侧聚集较多电子，使得 b 点电势低于 a 点电势
（C）a b 两点之间电势差为
（D）a b 两点之间电势相等
5.如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等。有ma＝mb＜mc＝md，以不等的速度va＜vb＝vc＜vd进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )
A.射向P1的是a离子
B.射向P2的是b离子
C.射到A1的是c离子
D.射到A2的是d离子

6.如图所示为电磁流量计示意图。直径为d的非磁性材料制成的圆形导管内，有 可以导电的液体流动，磁感强度为B的匀强磁场垂直液体流动的方向而穿过一段圆形管道。 若测得管壁内a、b两点间的电势差为U，则管中液体的流量Q＝___________m3/S.

7．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，下图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是 BC
A．图中A板是电源的正极 B．图中B板是电源的正极
C．电源的电动势为Bvd D．电源的电动势为Bvq

8．如图所示为磁流体发电机示意图,其中两极板间距d=20cm,磁场的磁感应强度B=5T,若入额定功率P=100W的灯泡,灯泡恰好正常发光,灯泡正常发光时的电阻R=400Ω不计发电机内阻,求：
(1)等离子体的流速多大？
(2)若等离子体均为一价离子,则每秒钟有多少个什么性质的离子打在下极板。

ｄ
Ｓ3
Ｓ2
Ｓ1
感光片
Ａ
9．下右图是测量带电粒子质量的仪器工作原理示意图。将某有机化合物的气态分子导入图中所示的容器A中，使它受到电子束轰击，失去一个电子变成正一价的离子。离子从狭缝S1　以很小的速度进入电压为U的加速电场区(初速不计)，加速后，再通过狭缝S2、Ｓ3 射入磁感强度为B的匀强磁场，其速度方向垂直于磁场区的界面PQ。最后，离子打到感光片上，形成垂直于纸面而且平行于狭缝S3的细线。若测得细线到狭缝S3的距离为d，求离子的质量m的表达式.

10．如图所示，回旋加速器D形盒的半径为R，用来加速质量为m，电量为q的质子，使质子由静止加速到能量为E后由A孔射出，求：
（1）加速器中匀强磁场B的方向和大小。
（2）设两D形盒间距离为d，其间电压为U，电场视为匀强电场，质子每次经电场加速后能量增加，加速到上述能量所需回旋周数。
（3）加速到上述能量所需的时间。
